| 風形成與風能概述 |
| Summary of Wind Energy |
風是由空氣流動引起的一種自然現象，空氣流動的主要原因是氣壓差別引起的，空氣由氣壓較高的地方流向氣壓較低的地方。空氣壓力隨高度而減小，在不考慮其他影響時，不同地點在同一高度的氣壓是相同的，空氣不會流動，因為空氣的流動是循環的，流走的空氣必須由其他空氣來補充。如果兩地點同高度的氣壓不同，則會引起空氣的流動。 太陽輻射熱是造成空氣壓力變化的主要原因，例如地球上各緯度所接受的太陽輻射強度不同，在赤道和低緯度地區，太陽輻射強度強，地面和大氣接受的熱量多、溫度較高；高緯度地區地面和大氣接受的熱量小，溫度低。這種高緯度與低緯度之間的溫度差異，北方地面氣壓要高于南方地面氣壓，南北之間的氣壓梯度，驅使空氣作水平運動。 因太陽輻射熱直接產生的典型風類有海陸風、山谷風、季風等，再加上其他地理因素就形成信風、臺風等類型的風。實際上的風可能由多種因素造成的，也就是說是以某種為主的兩種或多種風組成，在本欄目將對幾種典型風類進行介紹。 風的主要參數是風速與風向。 |
| 風速 |
我們平常說微風、小風、大風、暴風就代表不同的風速，風速是指空氣在單位時間內流動的水平距離，風速常用單位是m/s、km/h、knot（海里/小時，又稱“節”，）表示，其換算關系如下 |
1m/s=3.6km/h ??????? ?????1knot=1.852km/h 1km/h=0.278m/s ?????? ????1knot=0.514m/s |
在工程與科學領域是需要準確的數值，但平常只把風速進行簡單的分級，國際上通用的風力等級是英國人蒲福1805年擬定的蒲氏風力分級表，是根據風對地上物體所引起的現象將風的大小分為13個等級（0—12級），其風速值是平地上離地10米處的風速。1946年以后，又在原表基礎上，作了擴充，增加到18個等級（0—17級），見下表。 |
 |

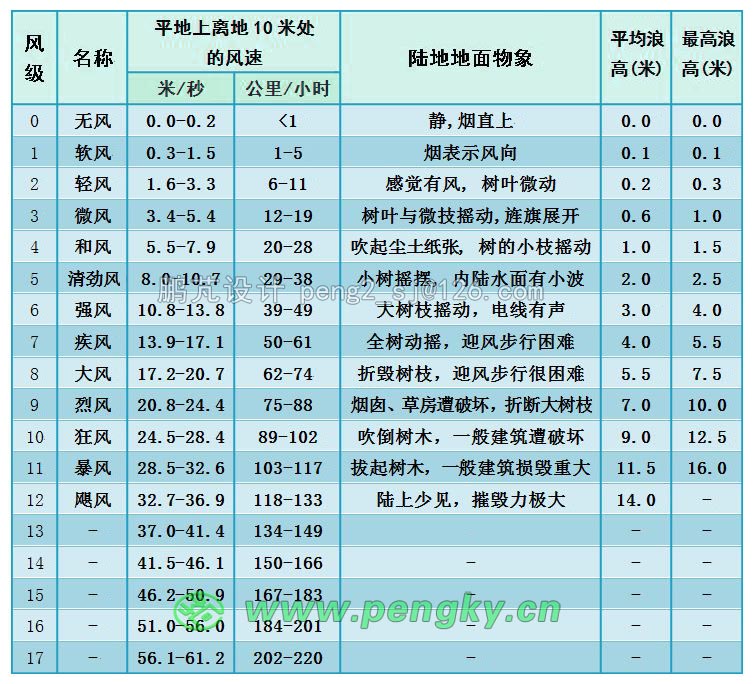

蒲氏風力分級表 |
在給定時間段內風速的平均值稱為平均風速。例如小時平均風速、日平均風速、月平均風速、年平均風速。 |
| 風向 |

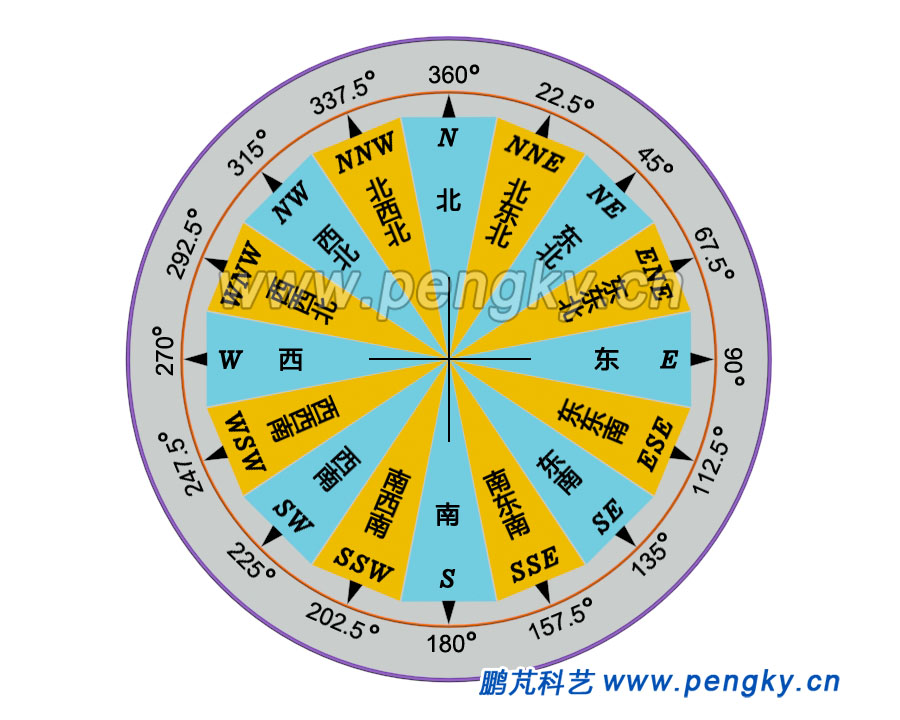

風向是指風吹來的方向，例如北風就是指空氣自北向南流動。風向一般用8個方位表示，分別為：北、東北、東、東南、南、西南、西、西北。 下圖是風的方向圖，有16個方位，標注有各方向的中英文名稱與角度。 |
 |
圖1--風向的方位圖 |
風速與風向可通過專用的傳感器進行測量，在大型風力機上都安裝有風速傳感器與風向傳感器，根據風速與風向的數據對風力機進行控制，使風力機工作在最佳狀態。 |
| 脈動風（湍流） |
事實上風速風向從來就是不穩定的，在靠近地面尤其不穩定，而且變化是隨機的。把風速頻繁變化的風稱為脈動風，也就是湍流。地面的山體，建筑等會阻礙氣流的運動，使風速風向發生變化，甚至產生漩渦，地面的城市建筑、森林的摩擦阻礙低空氣流運動，這就造成了湍流；水平氣流與局部上升的熱空氣相遇也會引起湍流；在風電場內，眾多的風力機的尾流也會引起湍流。 空間某點的脈動風速指某時刻該點上的瞬時風速與平均風速的差值，一般取10分鐘的風速平均值為平均風速。脈動風對風力機運行影響較大，特別是風速變化時間短的脈動風，所以風電場要建在脈動風較小的地區。 |
| 風能 |

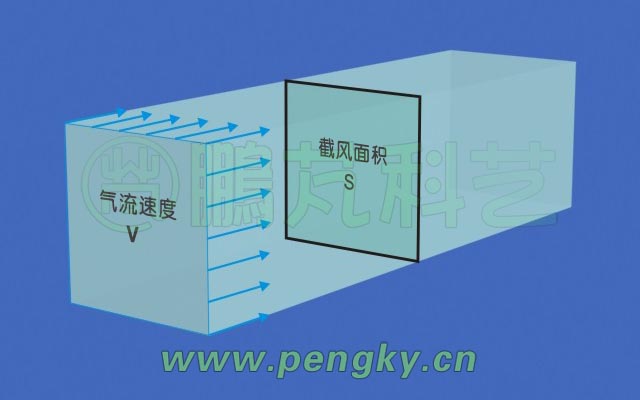

在太陽輻射作用下，空氣沿著水平方向運動，空氣流動所形成的動能就是風能。風能是太陽能的一種轉化形式，是可再生能源中最具開發前景的一種能源。 風能主要主要用于發電，一個地區是否適合建風電場就要做風能資源評估，評估主要依據是該地區的風功率密度。風功率密度是單位時間內氣流通過單位垂直投影截面積的風能。圖2中截面積S為1平方米，氣流方向與截面垂直，通過S的風能就是風功率密度。 |
 |
圖2—風功率測量 |

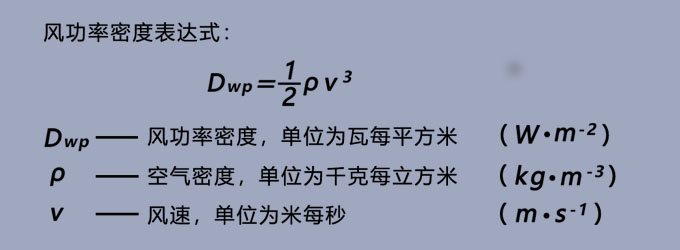

風功率密度不能直接測量到，是通過測量得到的風速值來計算。 風速的測量要在評估區域建測風塔，對于地形較為平坦的風場，可選擇一處安裝測風塔，對于地形較為復雜的風場，應選擇二處及以上安裝測風塔；測風塔高度應不低于擬安裝風力發電機組輪轂中心高度，通常采用高度為50m，70m，100m，120m，在上面安裝風速傳感器與風向風向傳感器。通過風速值來計算風功率密度，基本算式如下： |
 |

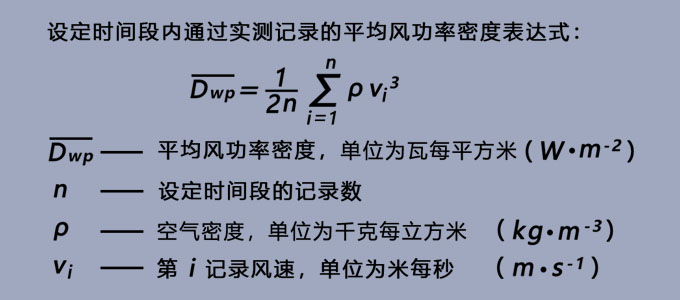

空氣密度要根據當?shù)氐暮０胃叨取囟鹊葋碛嬎悖ㄕ埩碚覅⒖假Y料）。上面的計算是依據當時的風速，作為風資源評估要用平均風功率密度，即氣流在給定時間內通過單位垂直截面積上的平均風能。 |
 |

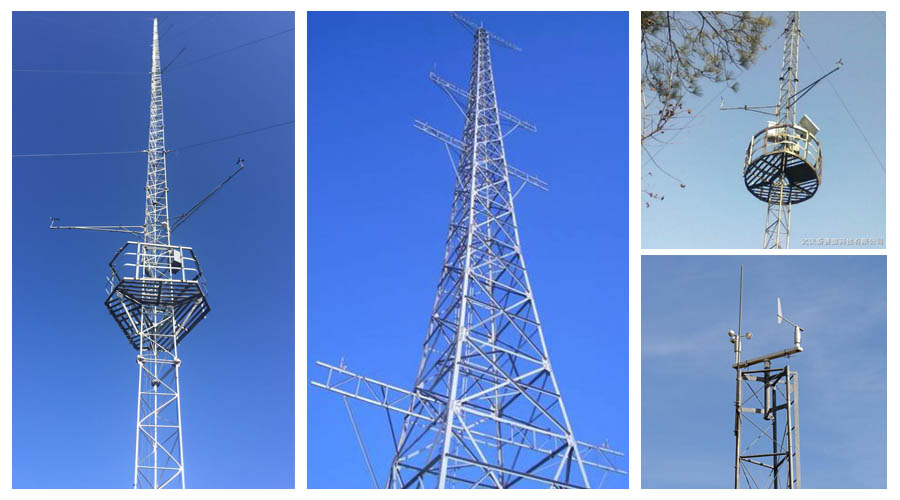

這樣可計算出日平均風功率密度、月平均風功率密度、年平均風功率密度。對于風能資源評估主要依據年平均風功率密度。 風電場依靠風力發電，要有足夠的風速，風電場要求年平均風速大于6m/s，年平均風功率密度不低于每平方米150W。有關風力機的風速問題可參見“垂直軸風力機園地”中“風能與風功率”與“風輪尺寸與額定風速”章節。 圖3是來自網絡的陸上測風塔照片。 |
 |
圖3—陸上測風塔 |

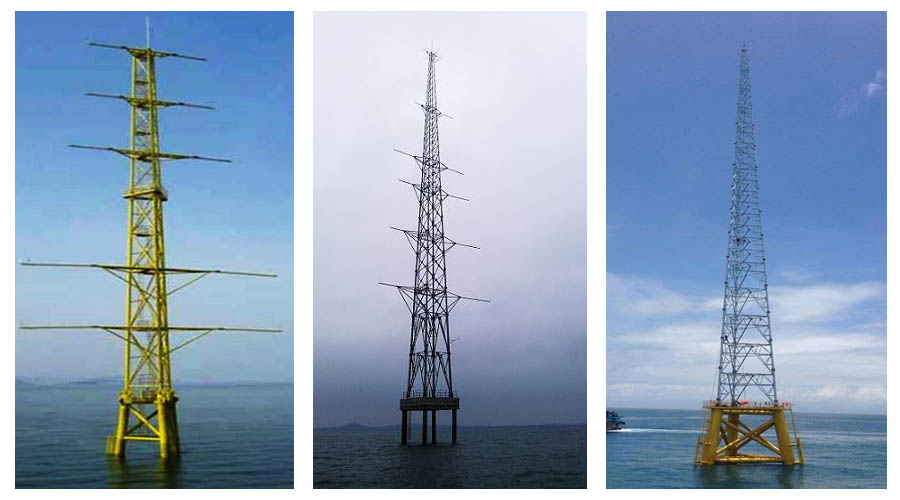

圖4是來自網絡的海上測風塔照片。 |
 |
圖4—海上測風塔 |
| 近些年測風激光雷達已在風能資源評估中得到應用，測風激光雷達放在地面就可測量數十米至數千米高的風向與風速，很是方便，目前由于價格昂貴還未能普及，有關介紹見多普勒測風激光雷達課件。 |
