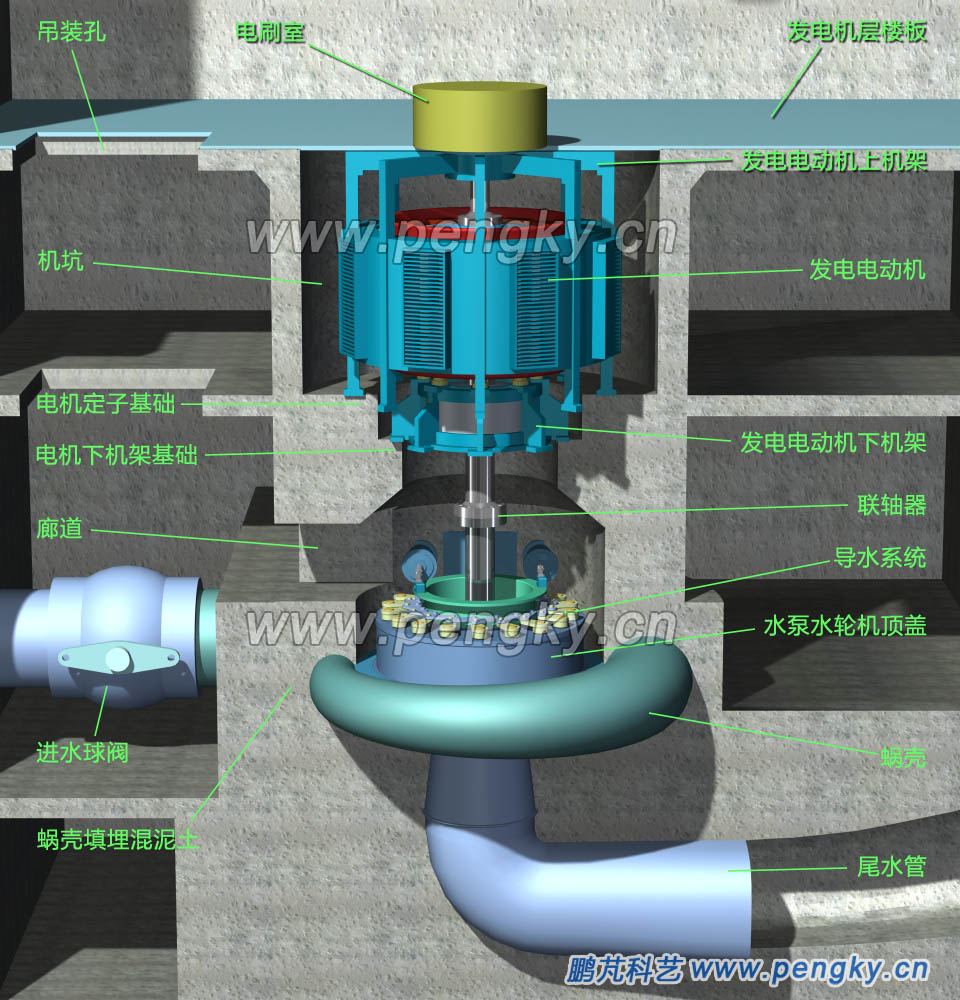

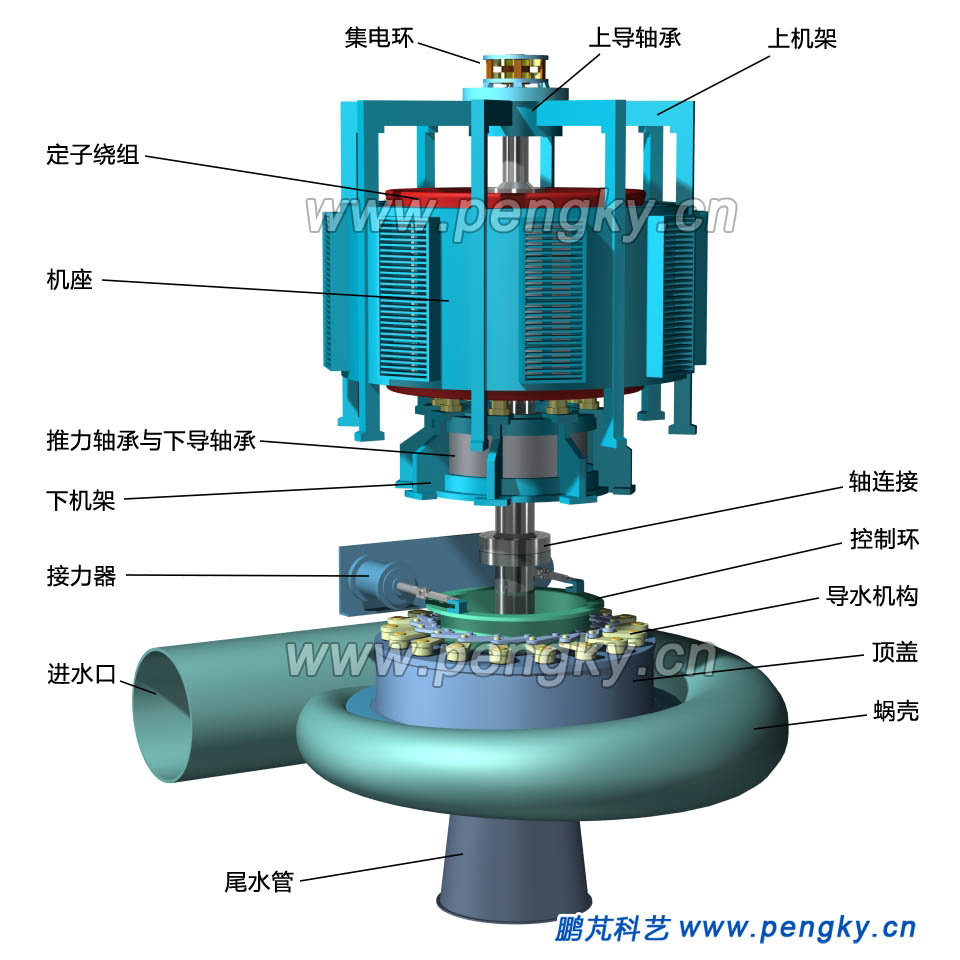

圖7是安裝在廠房中的二機可逆式水泵水輪機機組，發電電動機安裝在機坑內，機座固定在電機定子基礎平臺上，下機架固定在電機下機架基礎上，在上機架上面是發電機層，鋪有樓板，電刷間在樓板上。在樓板有吊裝孔，用來吊裝進水閥、水輪機維修部件等。

水泵水輪機的蝸殼與尾水管都是埋藏在混泥土基礎中，在頂蓋周圍與上部有一空間，是導水機構運行與維護空間，可通過廊道進入。

發電電動機的軸與水泵水輪機的軸通過軸上的法蘭連接成一根軸，發電機轉子與水輪機轉輪的重量，以及高壓水流對轉輪的沖擊力均由發電機下機架上的推力軸承承擔，所以電機下機架基礎要有很高的強度。

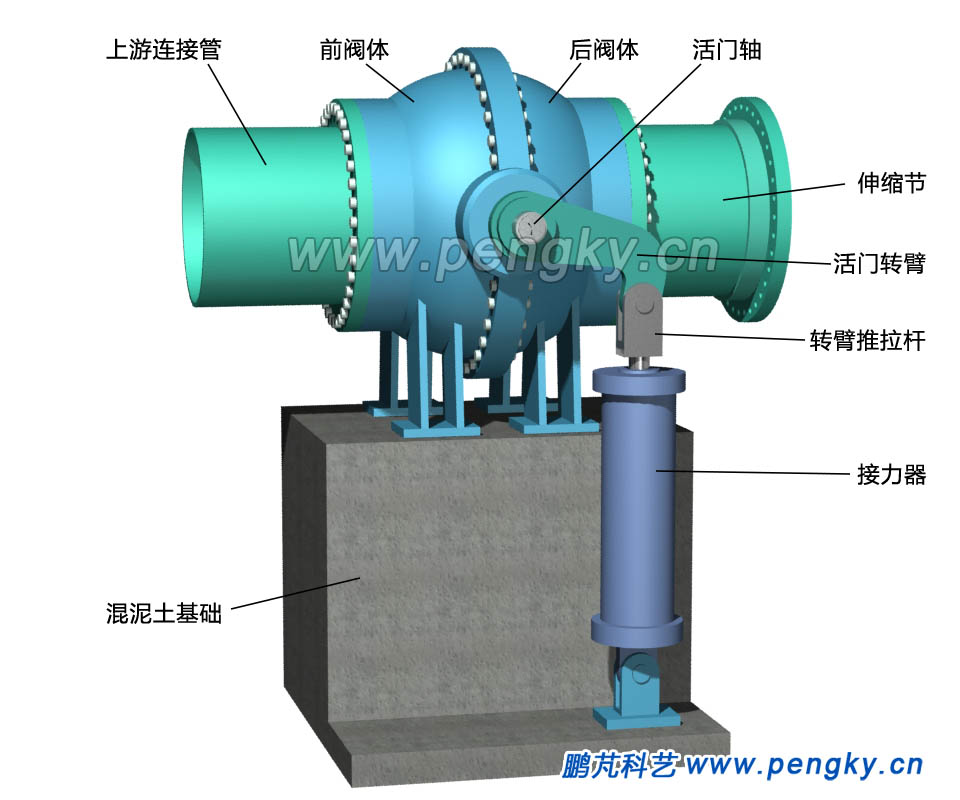

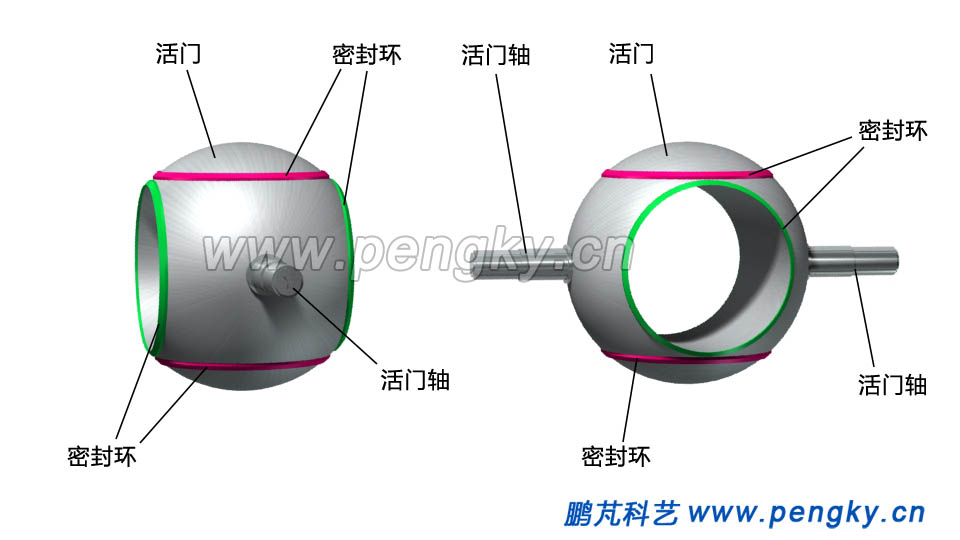

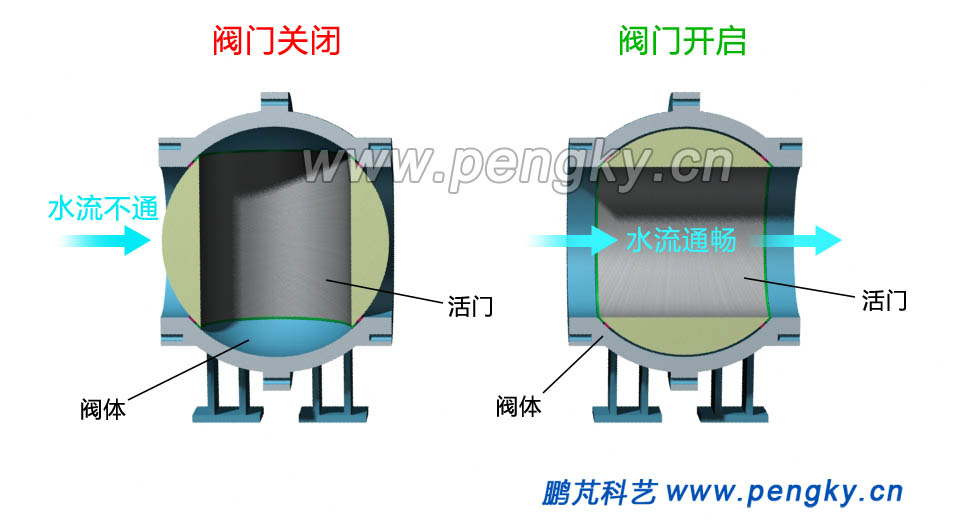

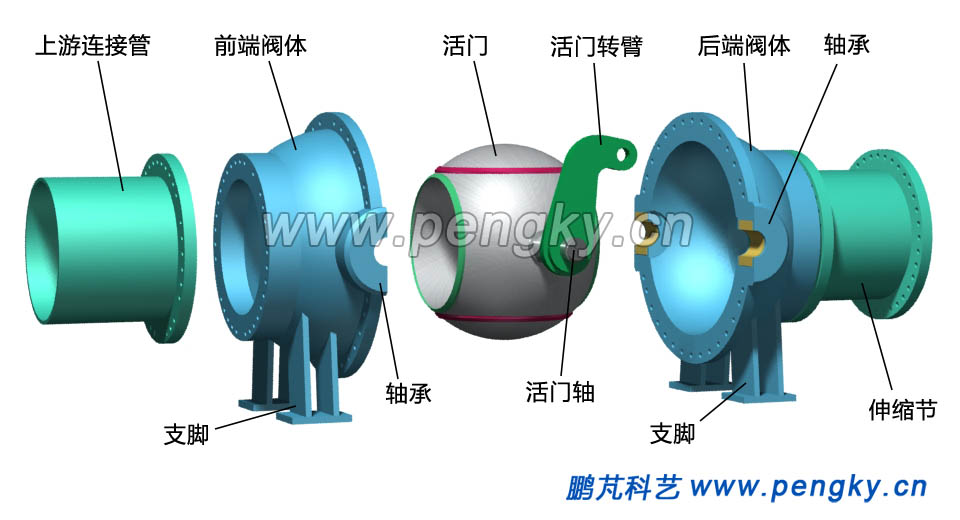

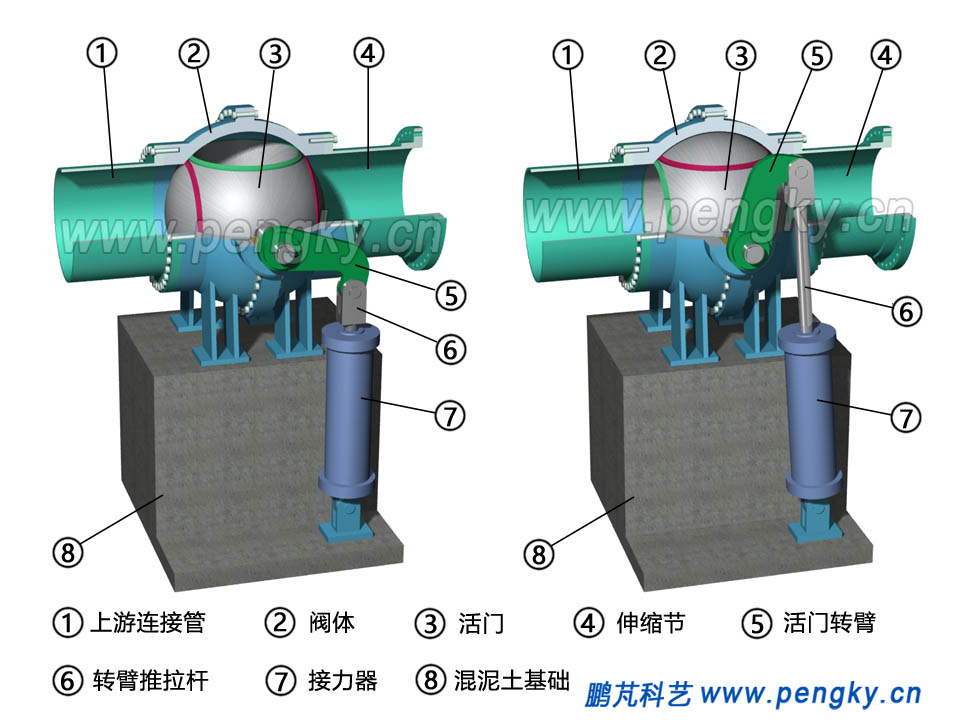

進水球閥與蝸殼進水管連接，另一端連接上游水管。

抽水蓄能電站地下廠房

抽水蓄能機組到下庫的出水管也是進水管，在向上庫泵水時，為了防止空化，水泵水輪機機組要安裝在下水庫水面以下的地方。抽水蓄能機組的淹沒深度大于普通水輪機組，一般為50m至60m，例如廣州抽水蓄能的淹沒深度為70m，所以抽水蓄能電站多采用地下廠房。

由于機組遠低于下水庫水面，合適的出水口往往會高于機組尾水管，故常有尾水管向上傾斜的布置，圖8是抽水蓄能電站地下廠房示意圖。

機組到上庫的壓力管道要承受巨大的水壓，管道建造成本高，在條件許可時采用中部式布置，把地下廠房建在上水庫與下水庫中間，可減小到上水庫壓力管道的長度，可節省投資。

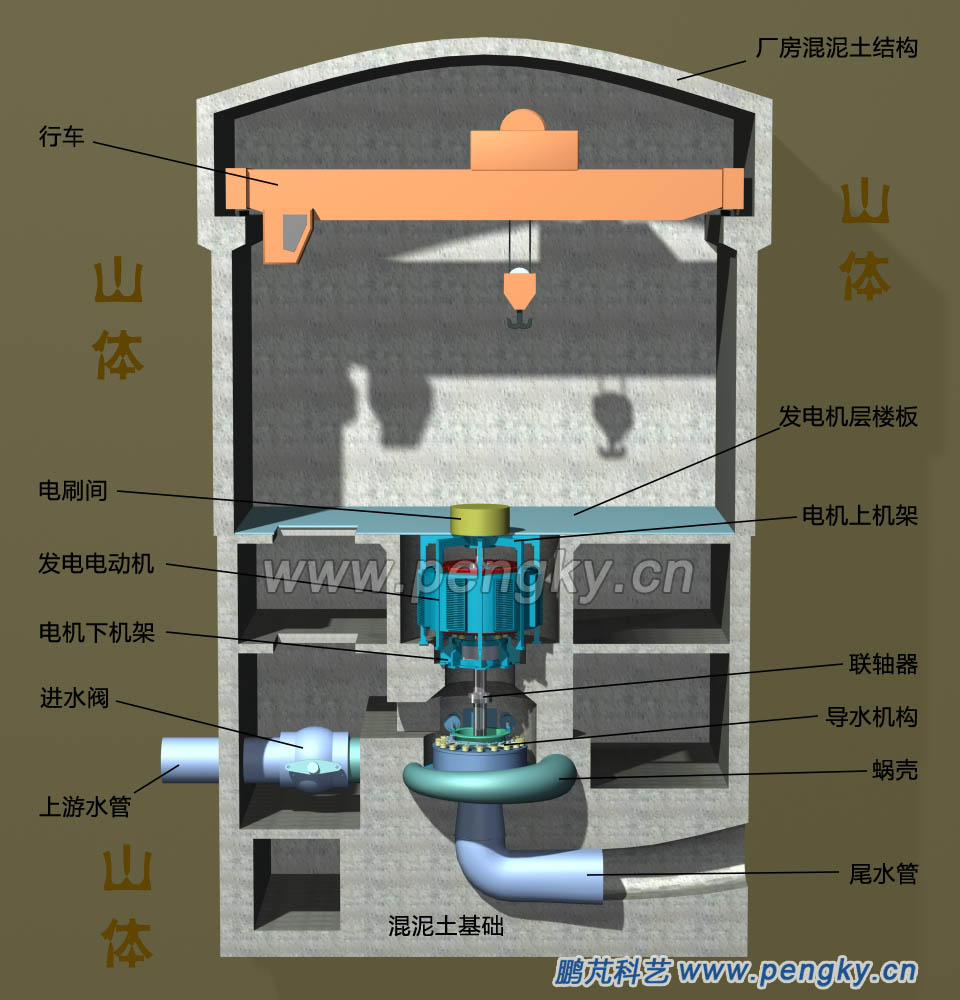

主廠房一般并列幾臺抽水蓄能機組，圖中表示僅有一臺機組的廠房橫剖面布置狀況，安裝有二機可逆式水泵水輪機機組，包括水泵水輪機，發電電動機，球閥等主要設備，整個電站廠房挖掘后用鋼筋混凝土澆筑成。進水主閥采用球閥，球閥可用于高水壓工作環境，在水頭小于250m的抽水蓄能電站也有采用蝶閥做進水閥。

除了水輪機工況時需要的調速系統外，大型發電電動機的啟動系統是抽水蓄能電站不可少的，目前變頻啟動方式在大型機組得到廣泛應用，不但能平穩的啟動電機旋轉，還可調節轉速，使水泵根據需要運行在最佳狀態。

廠房的壓縮空氣系統由空氣壓縮裝置、管道系統和測量控制三部分組成，壓縮空氣主要用于液壓系統油罐充氣與轉輪室壓水用氣。轉輪室壓水使轉輪露出水面，減小電機啟動時的阻力。廠房的液壓系統提供球閥、接力器等驅動機構所需的動力。

廠房還要安裝潤滑油路系統、輔助供排水系統、廠房供電力設備等，在圖中下方的混凝土空格中安裝這些設備。

電廠的主變壓器與開關站安裝在主廠房旁的洞室內，電廠的控制室也設在主廠房旁的洞室內，這些就沒在圖中表示。

圖8是抽水蓄能電站地下廠房剖面圖，整個廠房由鋼筋混凝土建造，廠房外都是山體。
