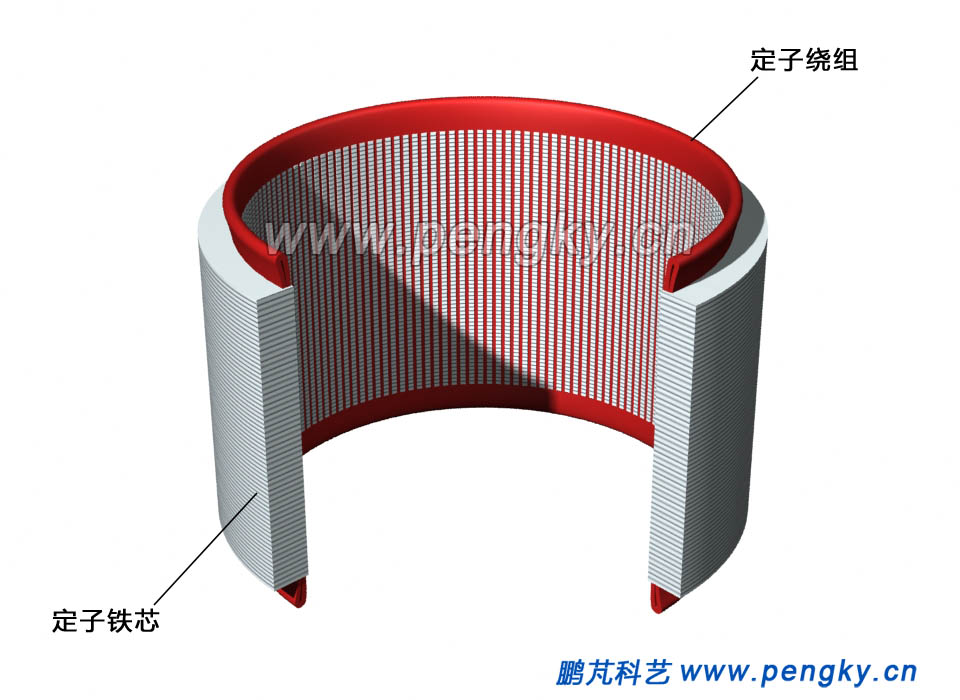

發電電動機的定子

發電電動機的機座

在上機架中心有上導軸承油箱，是安裝上導軸承軸瓦的地方，油箱的油用來潤滑與冷卻軸承。
在下機架中心有推力軸承與下導軸承油箱，可安裝下導軸承軸瓦與推力軸承瓦。在下機架上有8個制動器，用來制動轉子旋轉，在檢修時可抬高轉子。

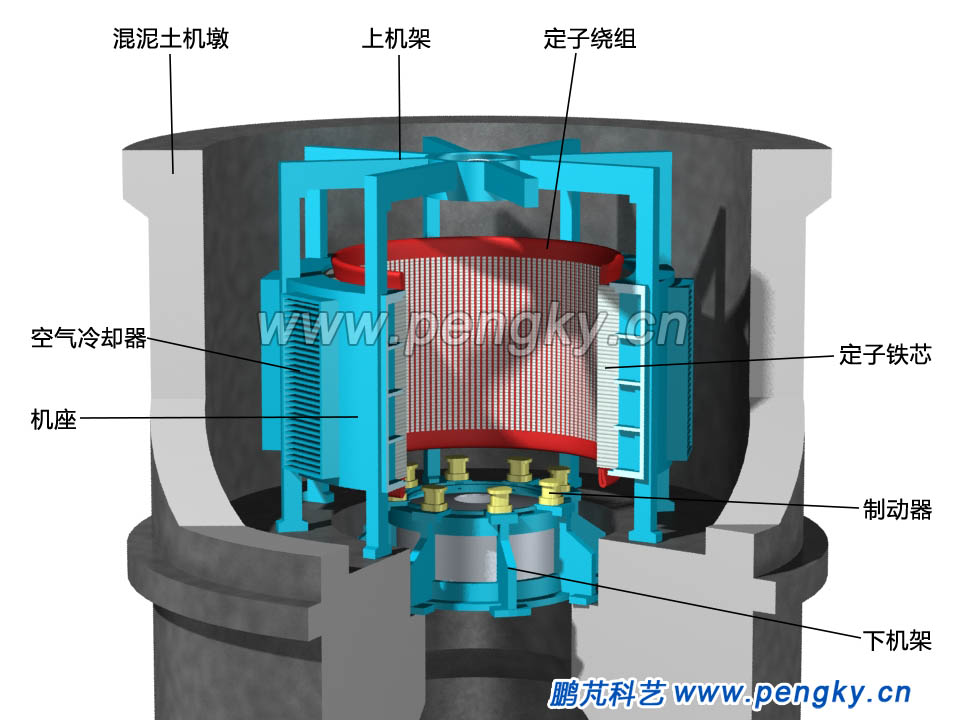

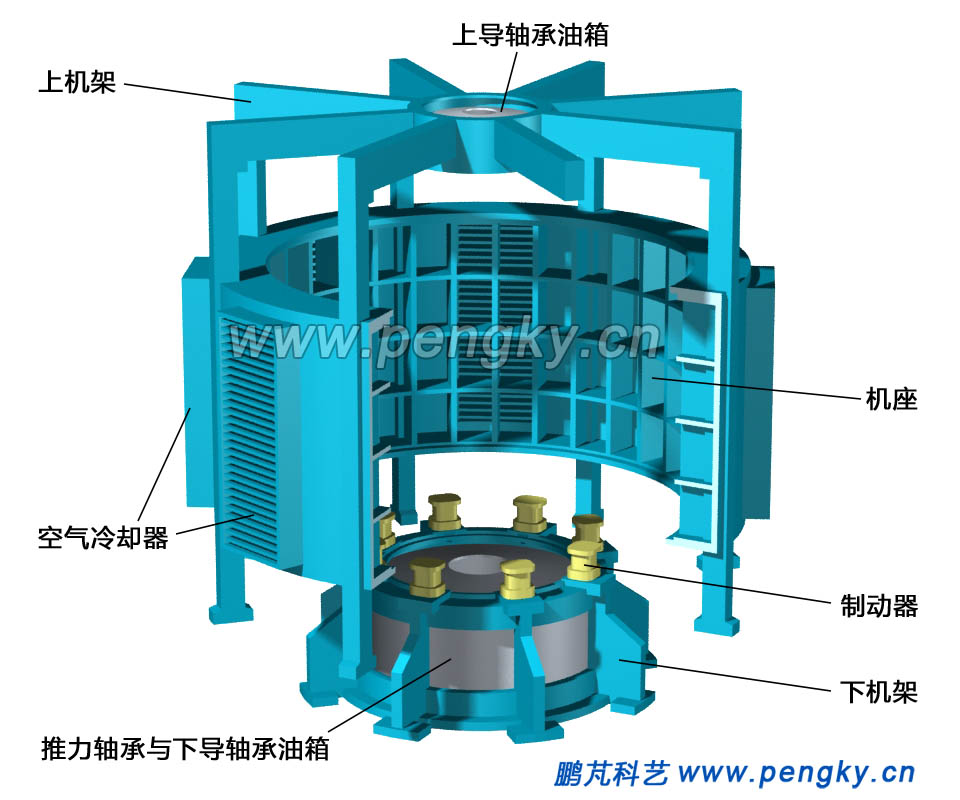

圖6是安裝在混凝土澆筑的機墩上的機座與機架，在機座中安裝了定子鐵芯與繞組。圖中有上機架，但在實際安裝中是吊裝轉子之后才能安裝上機架。

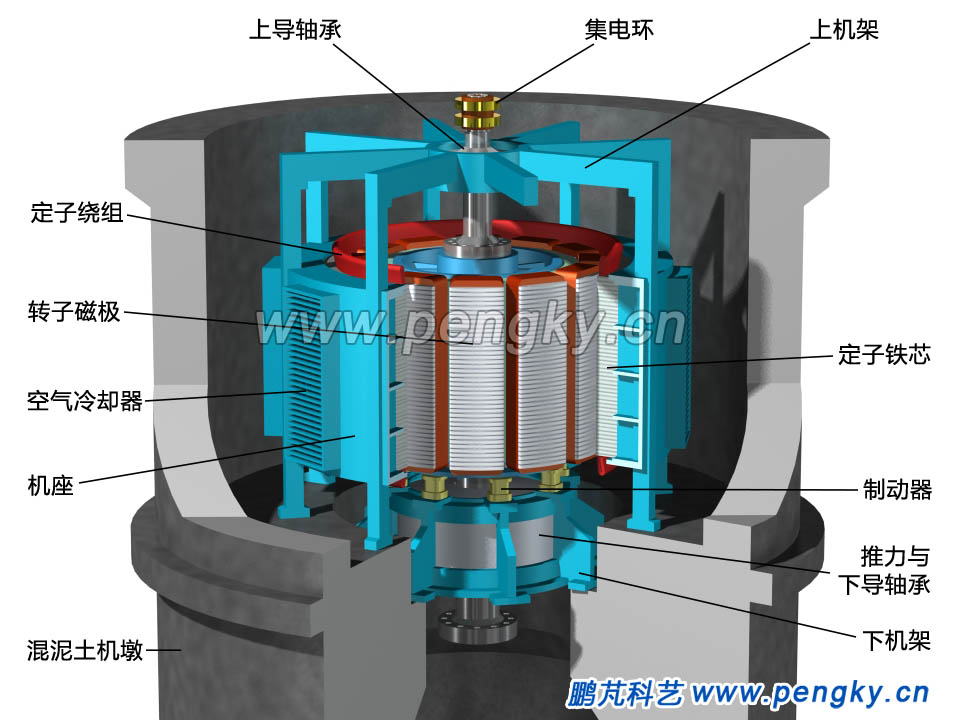

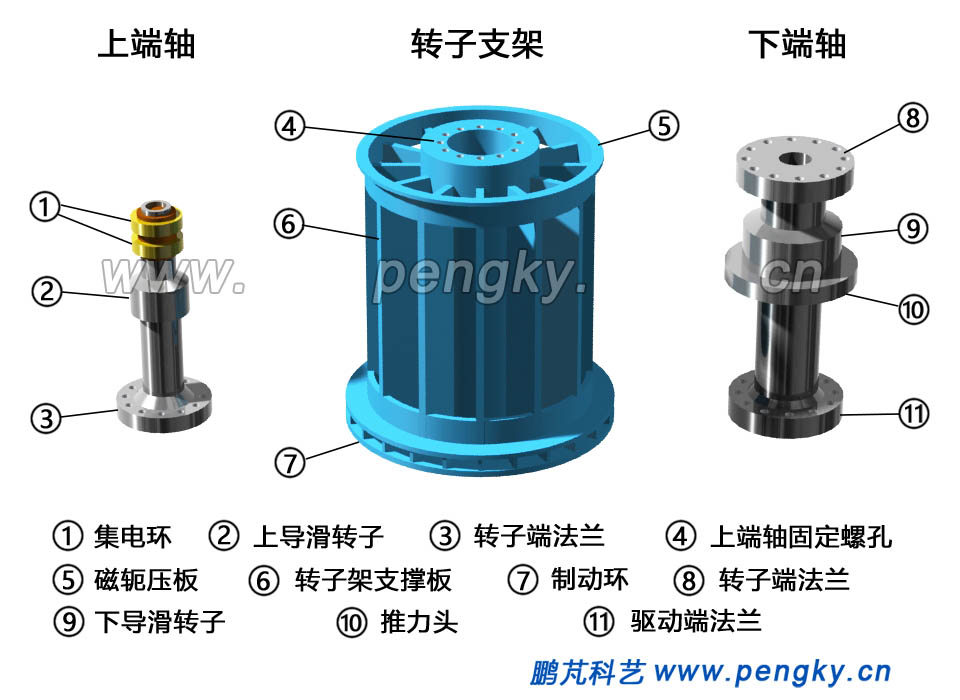

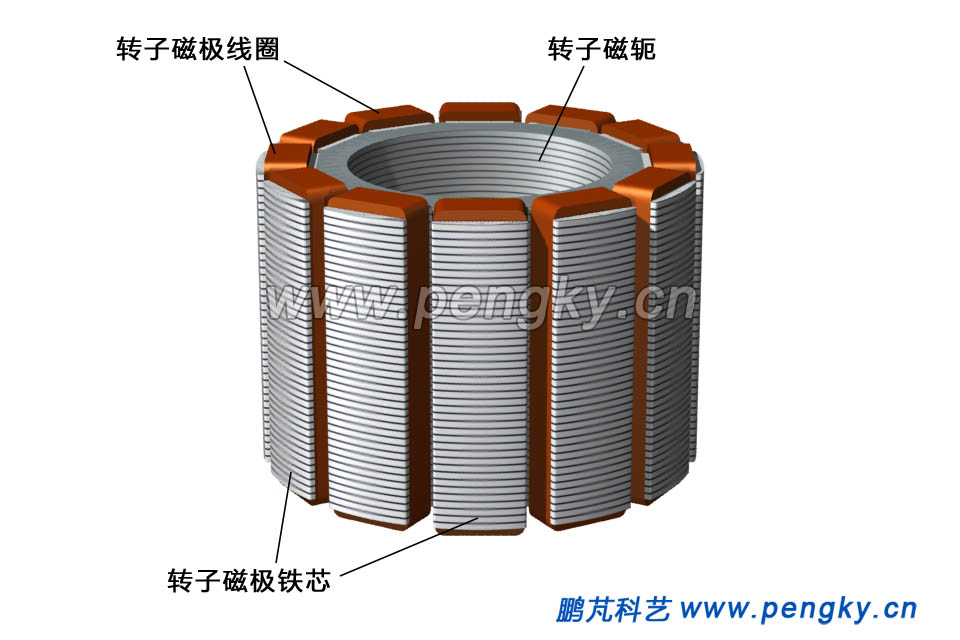

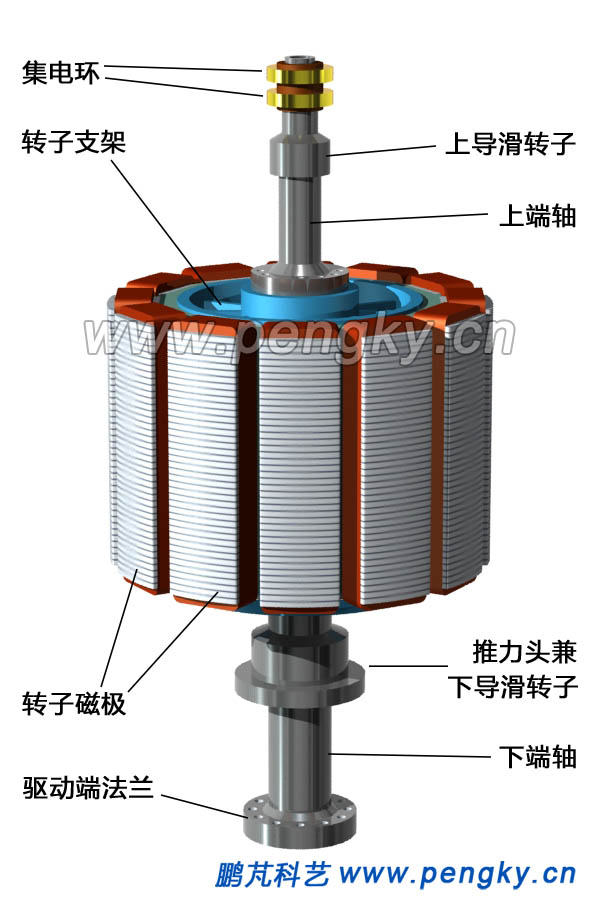

電動發電機的轉子安裝在上機架與下機架之間。圖7是安裝了轉子的發電電動機剖視圖，轉子插在定子中間，與定子有很小間隙，可以自由旋轉。

上導軸承安裝在上導軸承油箱內，軸承的軸瓦緊抱上導滑轉子，使上端軸處于機座中心位置。

下導軸承安裝在下機架中部的軸承油箱內，軸承的軸瓦緊抱下導滑轉子，使下端軸處于機座中心位置。在該軸承油箱內還有推力軸承，由壓力頭與下面的多塊推力軸承瓦組成，推力軸承受轉子與水輪機轉輪的重量，還要承受水輪受到的水沖擊力等等。

實際的安裝過程是把發電電動機軸法蘭與水泵水輪機軸法蘭連接后，才對整個軸（電機軸與水輪機軸）上的3個導軸承與推力軸承進行調整。

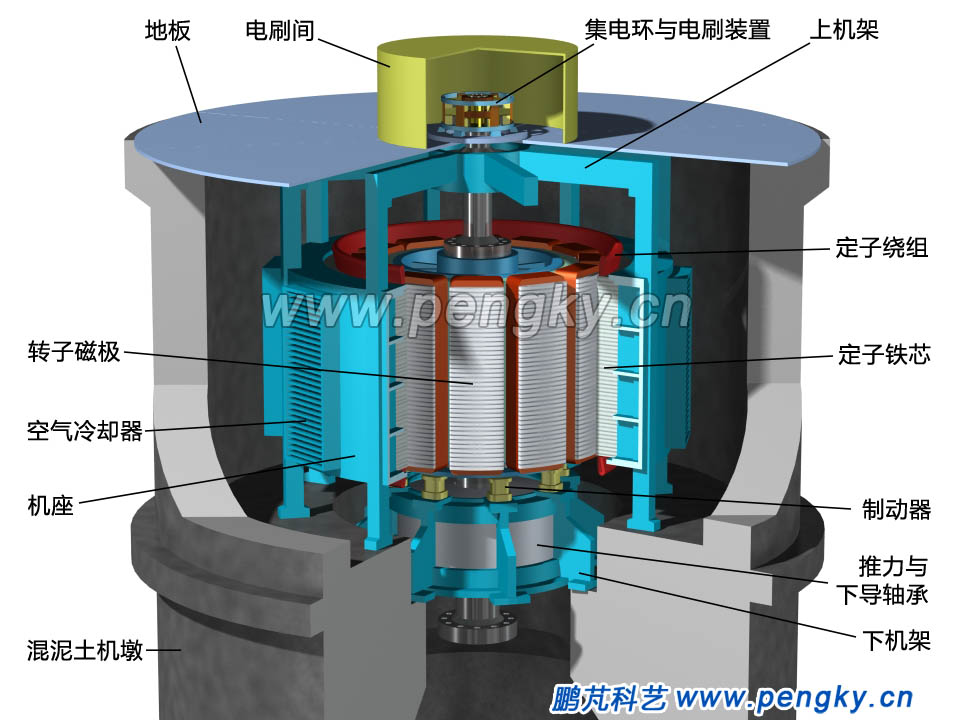

圖8是發電電動機的剖視圖，在機墩上鋪有地板，該地板與電站機房地面為同一平面。在地板上安裝電刷裝置，為轉子集電環提供電源。

雖然普通同步電機可以作為發電機也可以作為電動機使用，但真要在這兩種功能時都能高效安全運行還是要專門設計與制造的，特別是大型發電電動機。

由于水泵水輪機在兩種工況下的旋轉方向是相反的，發電電動機也要適合雙向運轉，除了兩種工況時對外的接線相序要切換，還要保證雙向運轉時的通風散熱與系統潤滑。

發電電動機運行在頻繁切換與啟動狀態、變化迅速，電流沖擊大，致使溫度變化大，特別是作為電動機啟動時，巨大的啟動電流造成溫度劇烈升高。頻繁的溫度大幅度變化會損壞機械結構特別是破壞繞組絕緣，這是設計與制造時要考慮的。

大型電動機的啟動是復雜的，啟動形式是多樣的，不同的啟動形式結構上也有區別，發電電動機的設計與制造要根據設計的啟動方式進行。

發電電動機運行在頻繁切換狀態、變化迅速，要求機械結構經得起沖擊，避免振動，防止疲勞。

總的說來，發電電動機的設計與制造比普通發電機與電動機的難度大，技術要求高。
