| 水平軸風力發電機組現場安裝 |
| On-Site Installation of Horizontal Axis Wind Turbines |
水平軸風力發電機組的機艙、塔筒、輪轂變槳設備、葉片在工廠生產后運到現場安裝。 |
| 1. 塔架底層設備安裝 |

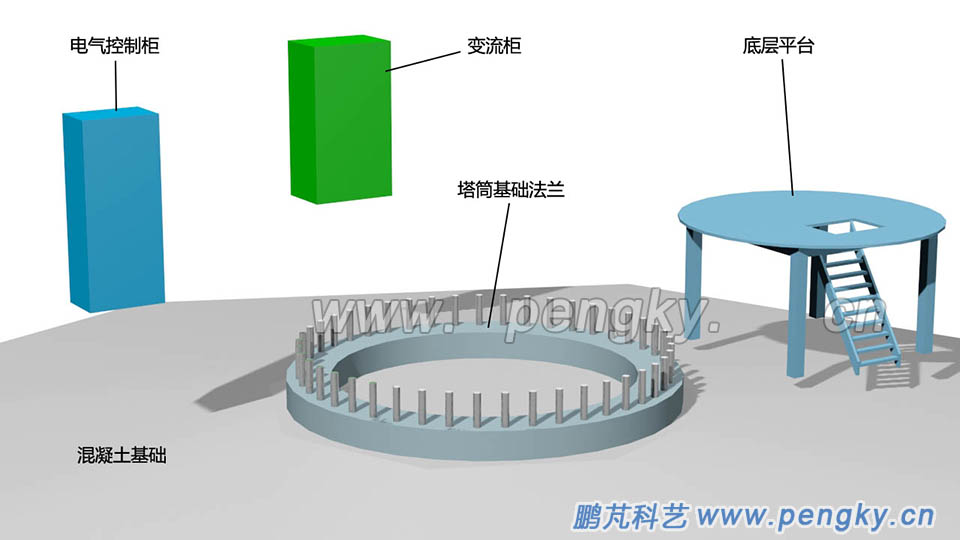

現場要挖好基坑，扎好鋼筋，澆灌混凝土基礎。在基礎上安裝塔筒基礎法蘭，然后安裝底層平臺，在平臺上安裝電氣控制柜與變流柜。 |
 |
| 圖1 ?風力發電機塔架基礎設備 |
 |

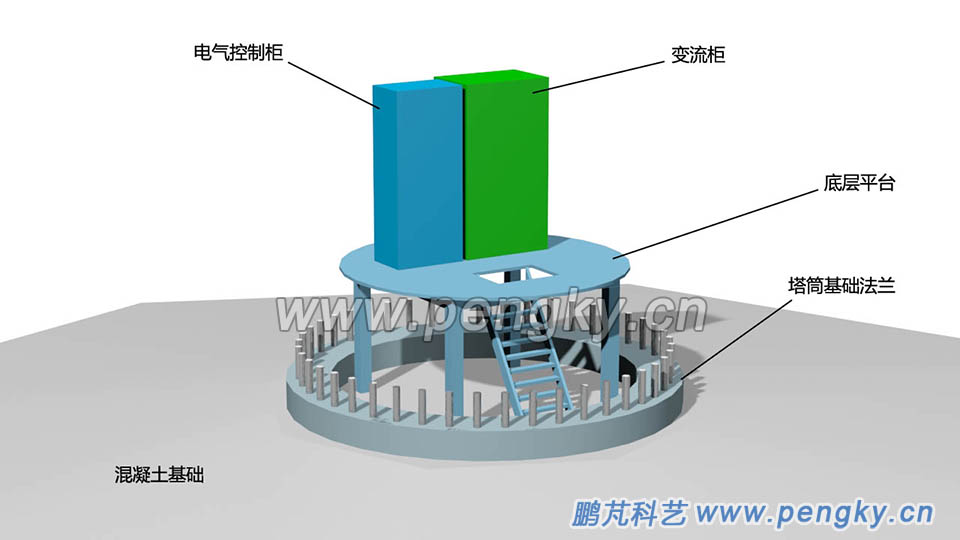

| 圖2 ?風力發電機塔架基礎設備安裝完成 |
| 2. 安裝測風裝置 |

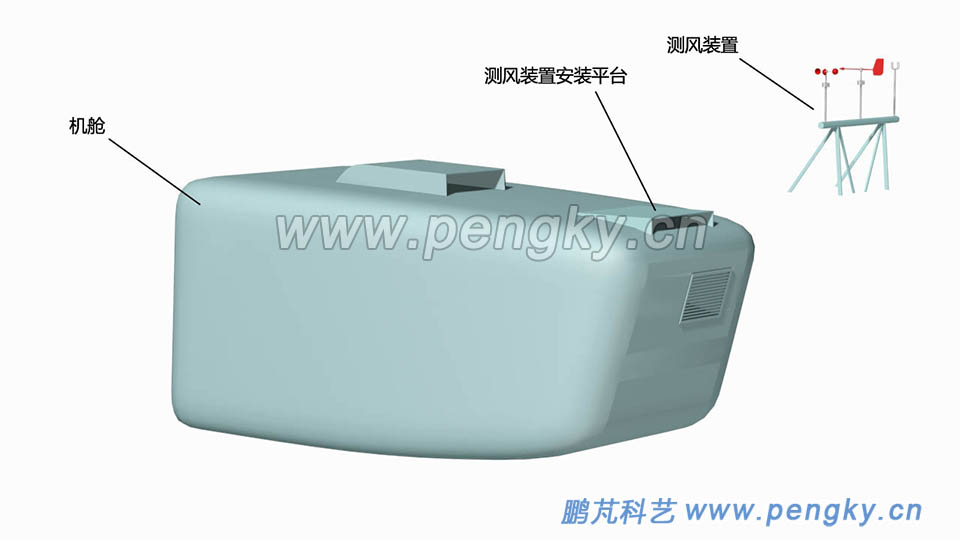

在機艙上部安裝測風裝置，風力機的測風裝置參見“風的測量”課件。 |
 |
| 圖3 ?在機艙上部安裝測風裝置 |
 |

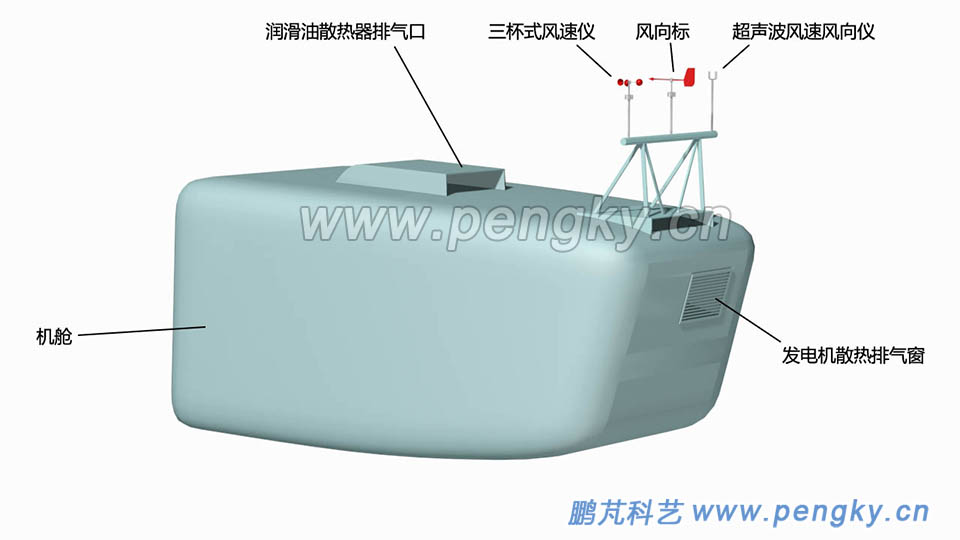

| 圖4 ?風力機的三種測風裝置 |
| 3. 塔架與機艙吊裝 |
風力發電機塔架一般由3節塔筒組成，塔筒多由鋼板卷成。塔筒內部結構參見“機艙設備與塔架”課件。 一般塔架由3節塔筒組成，模型塔架為2節塔筒。把塔筒與機艙運抵風力機安裝點附近。 |
 |
| 圖5 ?風力發電機的安裝現場 |

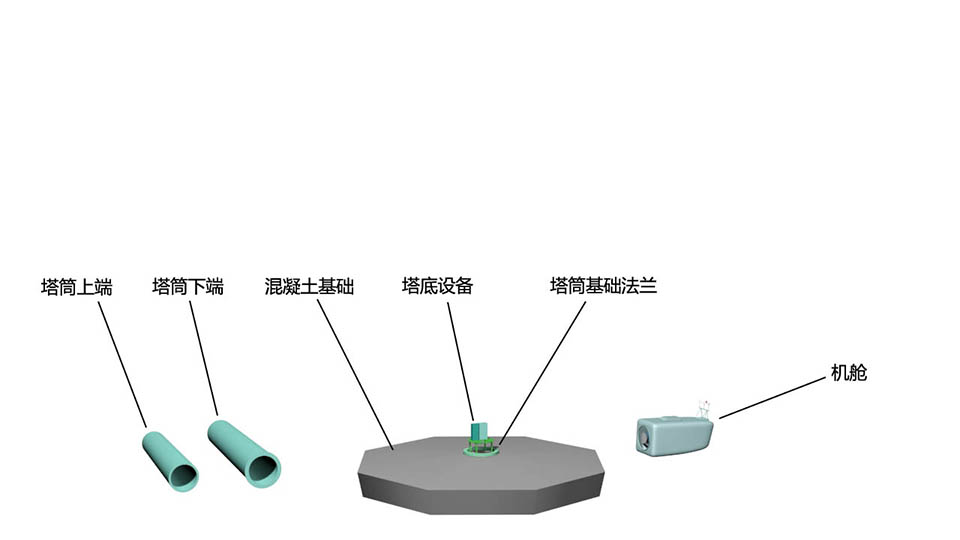

使用兩臺吊車起吊，將下塔筒上端系上起吊的吊帶，掛在主吊車上，將下塔筒下端系上起吊的吊帶，掛在輔吊車上，將下塔筒吊起，然后直立起來，再吊到基礎中心，座在基礎法蘭上。上緊法蘭螺母，將下塔筒固定。 |
 |
| 圖6 ?風力機齒輪箱與主軸組對與底座的裝配 |

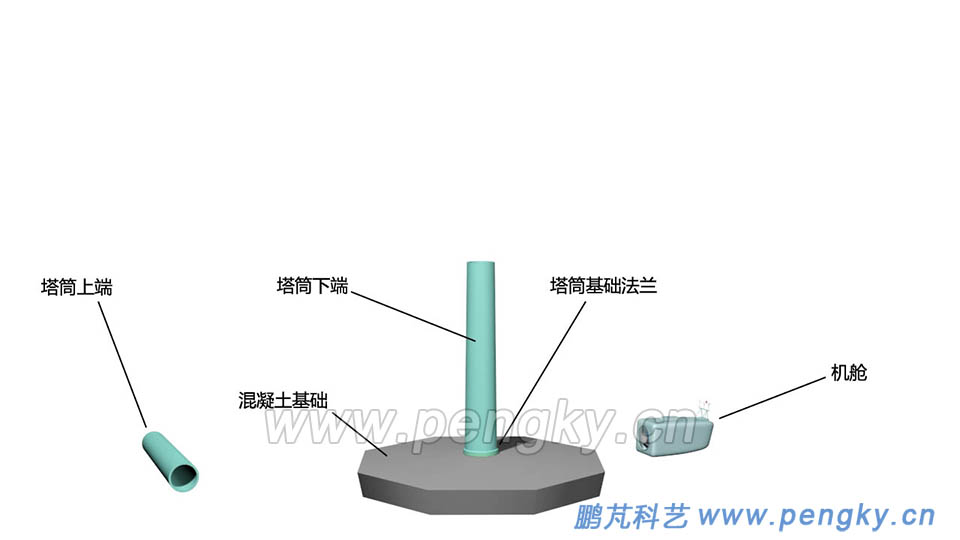

同樣將上塔筒吊到下塔筒上端，用螺栓將兩節塔筒連接固定。 |
 |

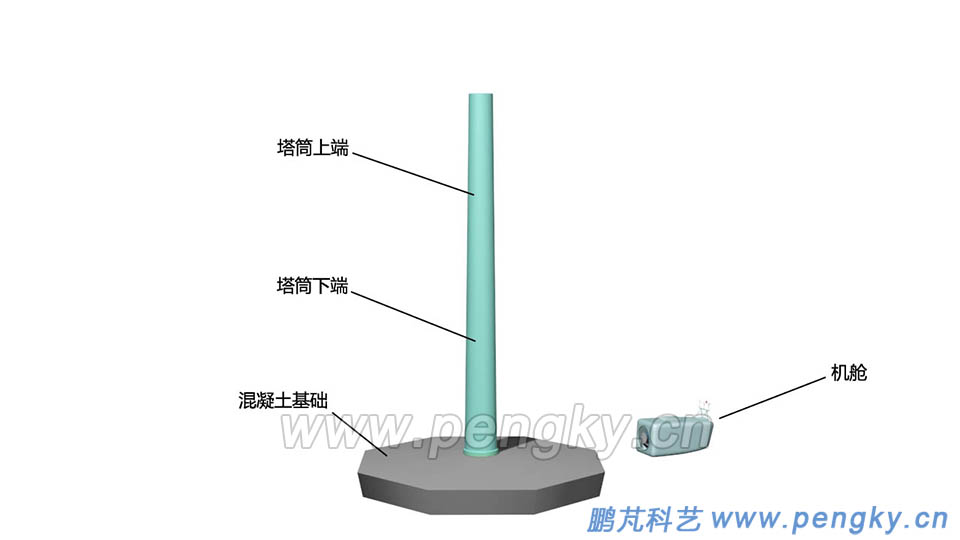

| 圖7 ?吊裝好風力機上端塔筒 |

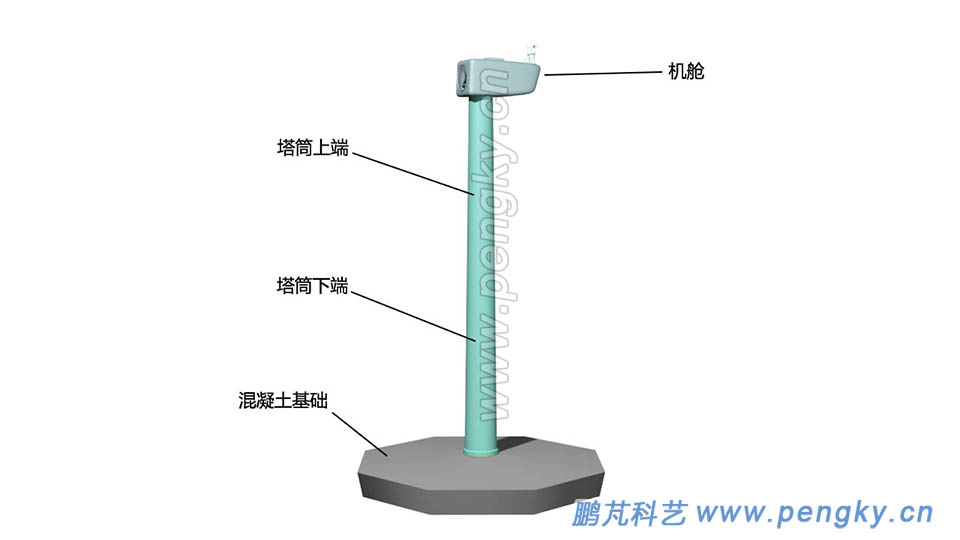

將機艙吊起，座在上塔筒上法蘭上，上法蘭上螺孔與機艙偏航剎車盤螺孔對齊，用螺栓將機艙安裝在上塔筒頂端。 |
 |
| 圖8 ?吊裝好風力機機艙 |
| 4. 風輪組裝 |

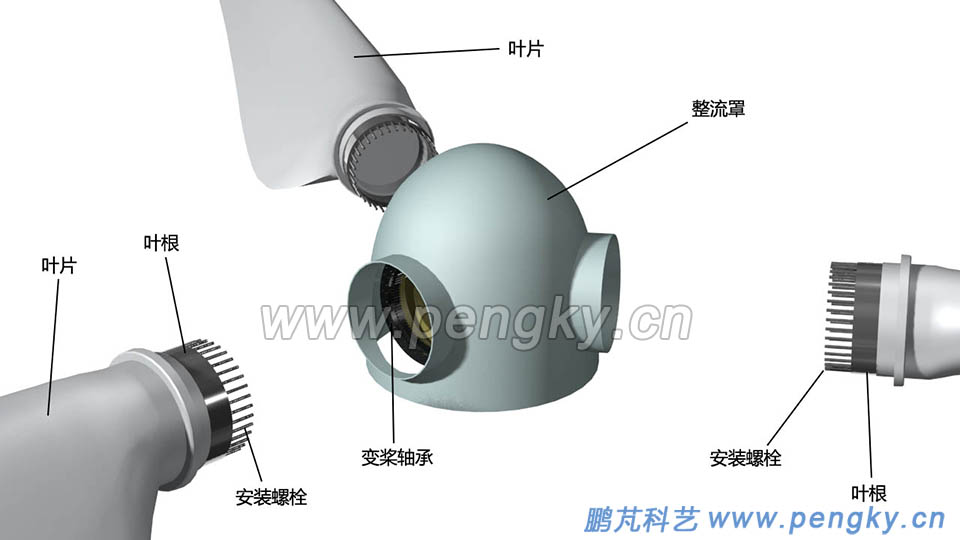

用吊車吊起葉片，將葉根的螺栓對準輪轂上的變槳軸承內圈進行安裝。依次把3個葉片裝配到輪轂上。 |
 |
| 圖9 ?風力發電機的輪轂與葉片 |
 |

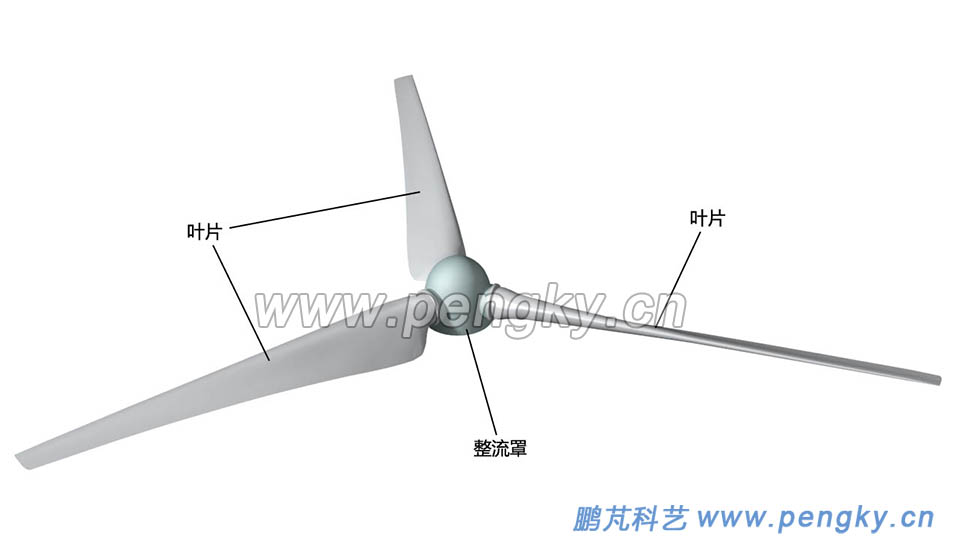

| 圖10 ?裝配好的風力發電機的風輪 |
| 5. 風輪吊裝 |
最后一個大工序是吊裝風輪 |
 |

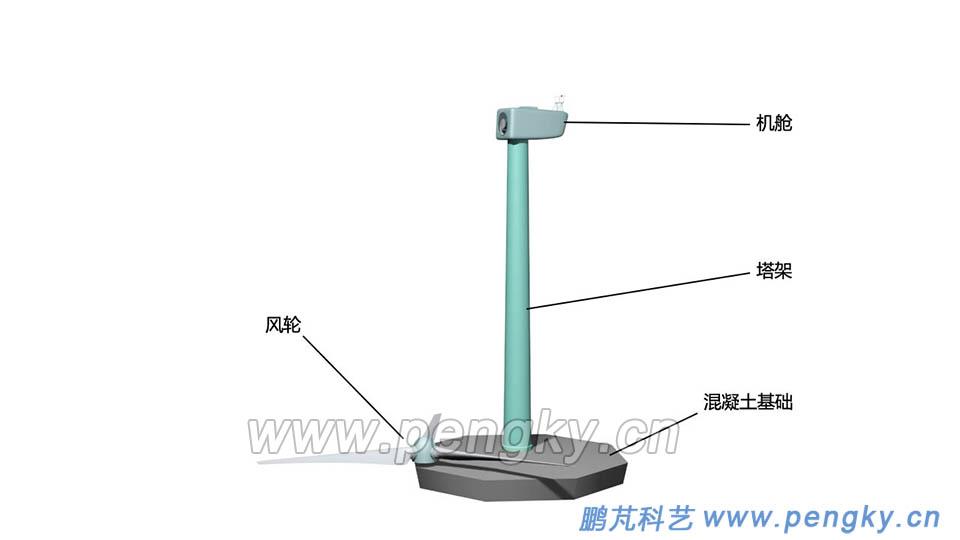

| 圖11 ?風力發電機組的風輪與塔架 |
使用兩臺吊車，將兩個吊帶分別掛在2個葉片的葉根處，掛在主吊車上，另一個葉片的葉端部位置用吊帶掛在輔吊車上。先將風輪水平吊起一定高度，再將風輪立起，再提升至機艙高度。把風輪靠近機艙，輪轂法蘭對準機艙主軸法蘭，用螺栓把風輪固定在風機主軸上。 |
 |

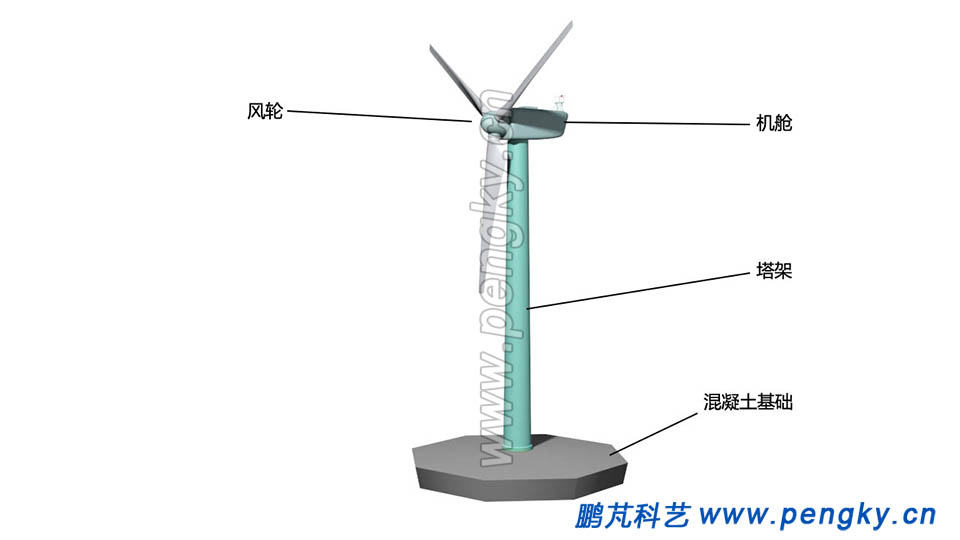

| 圖12 ?風力發電機組風輪安裝完畢 |
下面是水平軸風力發電機組現場安裝順序動畫 |
| 水平軸風力發電機組現場安裝順序動畫 |
 |
超大型風力發電機組的吊裝順序會有不同，葉片是最后吊裝的。機艙是安裝好輪轂（連整流罩）的，在塔架吊裝完成后，把帶輪轂的機艙吊裝在塔架頂端。轉動輪轂使一個變槳軸承的軸線為水平，水平吊起一個葉片，使葉根軸線對準變槳軸承的軸線，把葉片安裝在輪轂上。輪轂旋轉120°，吊裝第二個葉片，輪轂再旋轉120°，吊裝第三個葉片。海上風力發電機組都是這樣吊裝的。 課件動畫僅表示部件安裝的起始與結束狀態，不涉及具體裝配路徑與操作。為簡潔清晰，動畫中存在一物體穿越另一物體現象，請勿誤解。 |
|
