| 無壩水電站 |
| No dam Hydropower Station |
壩式水電站能有效的利用一段河流的水能量，條件是該段河道要有較大的落差。壩式水電站的投資大、建設周期長，水庫占用大面積土地，還會影響周邊環境的生態平衡，水壩還會影響船舶通航與魚類洄游。在河道落差不大的地方可建無壩水電站，無壩水電站是利用水的動能來發電的，由于沒有水壩就不存在上述問題。 利用水流的動能與風能利用類似，所有風力機的形式都可以用于水流發電，主要有以下幾種形式。 從固定方式看有水面漂浮式、水底固定式；從流體力學看有升力式與阻力式，從葉輪結構看主要有水平軸式與垂直軸式。這些結構形式的原理在風力機欄目都有介紹，在海流能發電欄目里也有介紹，下面是幾種常用形式。 |

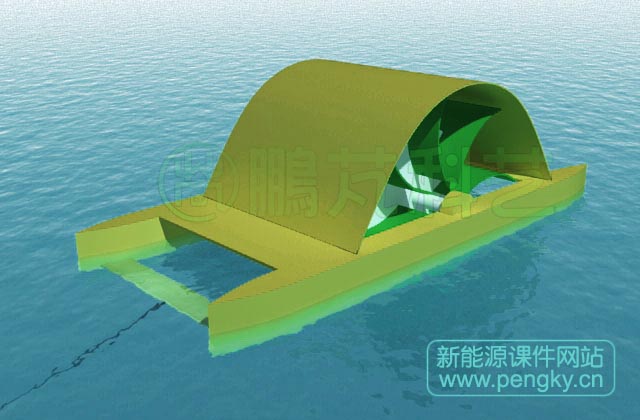

| 漂浮式水車 |
漂浮式水車?yán)玫氖枪爬系乃嚬ぷ髟恚瞧≡谒嫔系陌l(fā)電裝置，見圖1。有關結構參見海流能發電章節。 |
|
| 浮筒式水下風車 |
浮筒式水下風車也是漂浮在水面上的發電裝置，但葉輪安裝在浮筒下方，見圖2。有關結構參見海流能發電章節。 |
|

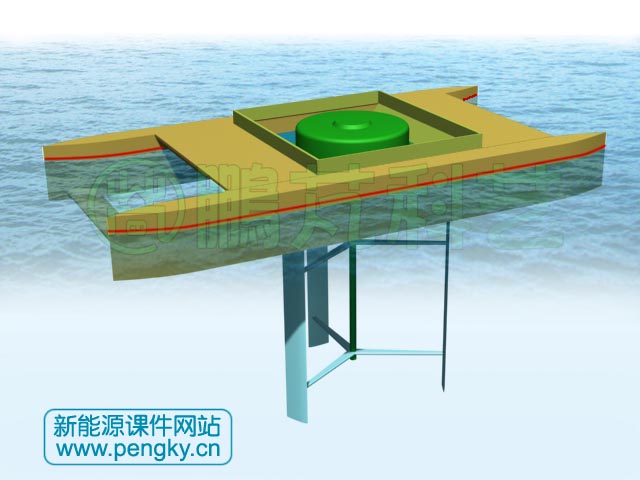

| 漂浮式垂直軸水下風車 |
漂浮式垂直軸水下風車也是漂浮在水面上的發電裝置，采用安裝在浮筒下方的垂直軸葉輪帶動上方發電機發電。見圖3。有關結構參見潮流能發電技術（二）章節。 |
|

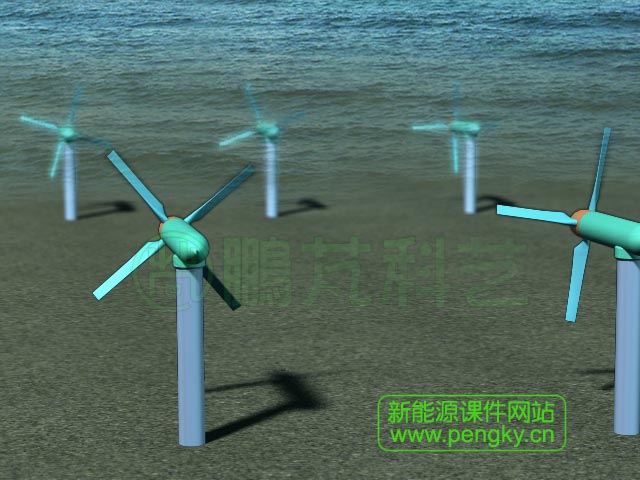

| 水下固定安裝風車 |
水下固定安裝風車就是安裝在水底的水平軸風力機，見圖4。有關結構參見潮流能發電技術（一）章節。 |
|

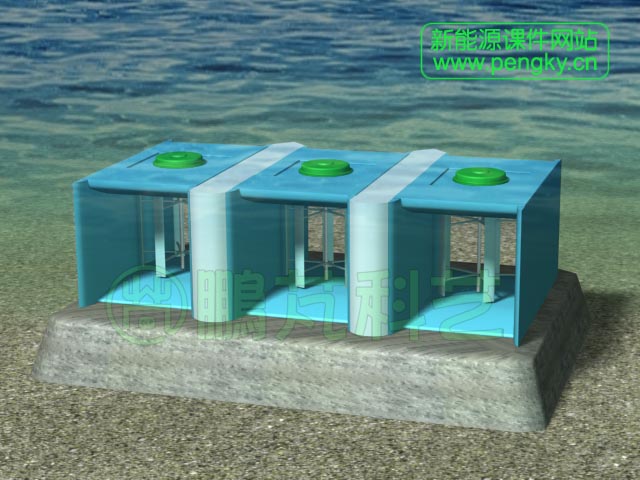

| 水下安裝垂直軸風車 |
這是安裝在水下的帶導流管的垂直軸風車，見圖5。有關結構參見潮流能發電技術（二）章節。 |
|

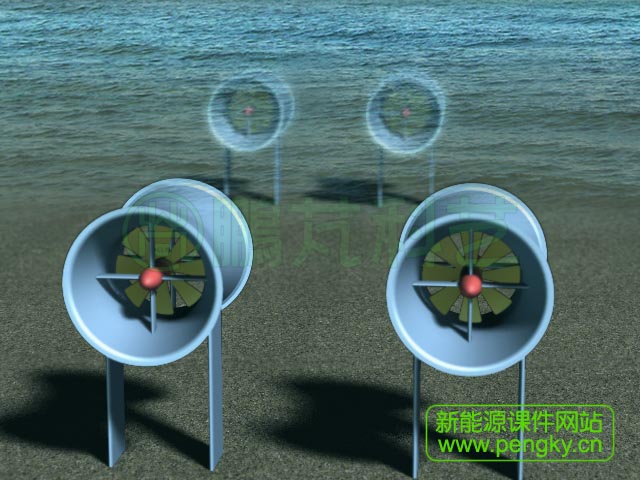

| 水下導流管水輪機 |
水下導流管水輪機是安裝在水下的帶擴散器的水平軸軸風車，也稱為導流管增速水輪機，見圖6。有關結構參見潮流能發電技術（一）章節。 |
|

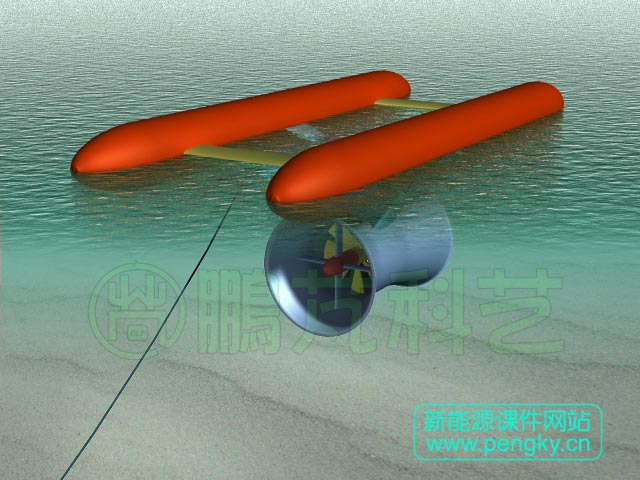

采用導流管增速水輪機的發電裝置可在前方設網，防止魚類進入，也可防止雜物卡住葉輪。導流管增速水輪機也可固定在浮筒下面，構成漂浮式發電裝置，見圖7。 |
|
采用無壩式發電裝置雖然對河流能量利用率很低，但本身發電效率并不低，裝置可大可小，放在河里就能發電，對于局部用電是簡單方便的方式，稍大機組也可并網。在一條落差不大的河中布置多臺發電裝置也可實現對河流水能的利用，而且對環境與生態影響極小，別看機小，但多了也可形成規模，組成大的分布式水電站。 |
