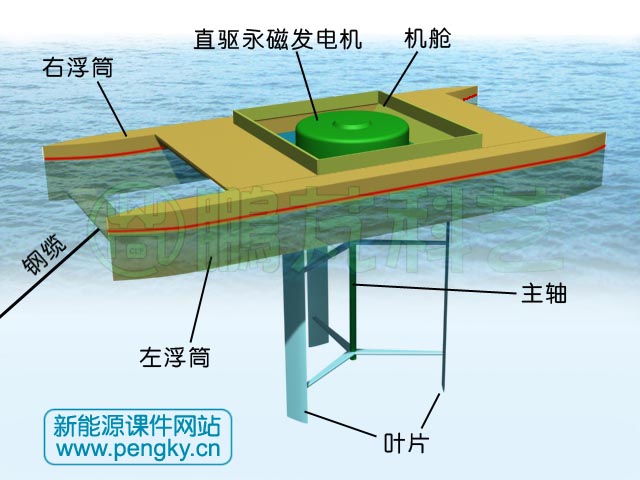

圖2是該潮流發電機的外觀圖，發電機安裝在兩個浮筒之間。潮流發電機是漂浮在海面上，浮筒上的紅線就是吃水線，潮流發電機由鋼纜（鋼鏈）牽引固定，鋼纜另一端連接海底的樁或錨上。發電系統的支撐載體可以是上述的雙體船式或躉船形式，也可以是其他結構形式，稱之為漂浮式支撐載體。

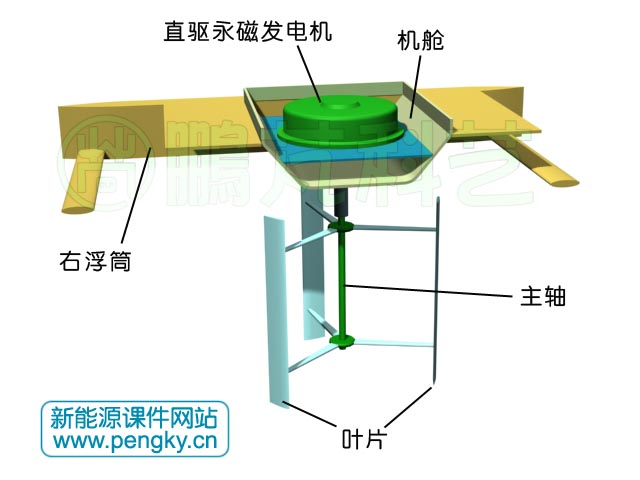

當海水流動時，安裝在支撐載體下方的葉輪被水推動旋轉，同時帶動上面的發電機發出電能。由于葉輪的轉軸是與水面垂直的，故稱為豎軸或立軸潮流發電機。

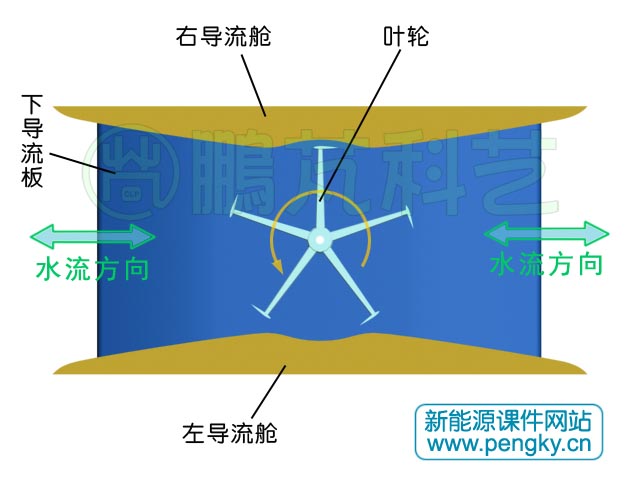

下面介紹的是具有擴張導流管的立軸潮流發電機，擴張導流管在風力機中稱為擴散器。在擴張導流管內有H型垂直軸升力葉輪，是5葉片葉輪。在葉輪的上下左右被擴張導流管包圍。擴張導流管的左右壁由空心艙體組成，見圖3。

擴張導流管與風力機中的擴散器工作原理是一樣的，通過擴張導流管中部的水流速度會得到明顯的提高，可明顯增加葉輪的輸出功率。

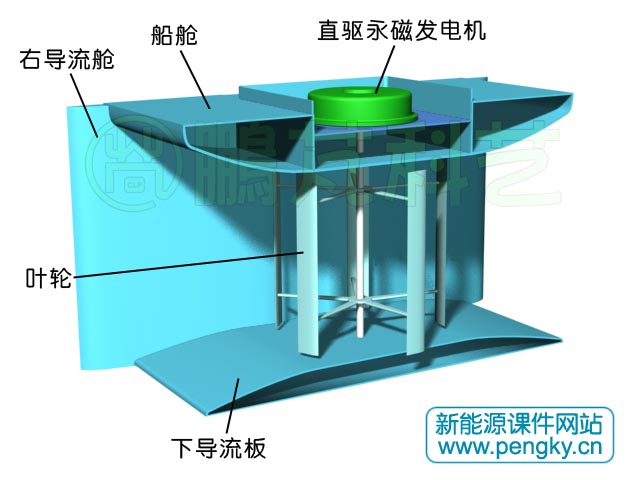

圖4是導流管豎軸潮流發電機的組成圖，擴張導流管的下面也是鋼板組成的空心體，上方的船艙也就是擴張導流管的上壁，直驅永磁發電機安裝在船艙內，與下方的葉輪同軸。

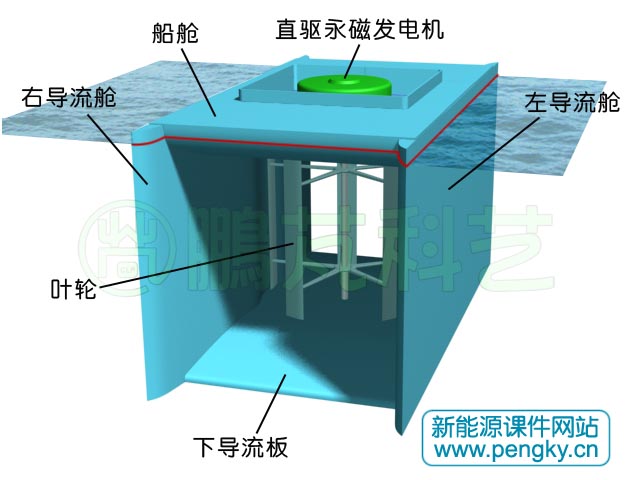

把左導流艙安裝好，圖5是整個擴張導流管立軸潮流發電機的外觀圖。右導流艙、左導流艙是空心密封艙，與船艙一同構成發電系統的支撐載體，使發電機系統漂浮在海面，圖中紅線是吃水線，該圖沒有顯示拖牽鋼纜。

立軸潮流發電機的葉片是直葉片，有利于采用可變槳距角技術，通過控制槳距角在不同的流速獲得較大的功率。 擴張導流管立軸潮流發電機可做成坐底式結構，就是直接固定在海底，可以減小暴風、巨浪的破壞。

以上立軸潮流發電機參考《海洋能源開發》一書，據報道哈爾濱工程大學研制的幾臺試驗樣機都取得了成功，新的大型擴張導流管立軸潮流發電站也進入試驗運行階段。

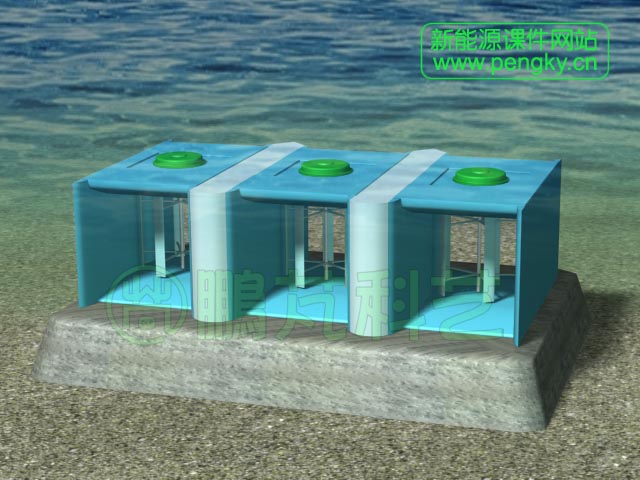

擴張導流管立軸潮流發電機可做成坐底式結構，就是直接固定在海底，可以減小暴風、巨浪的破壞,圖6是安裝在海底的3臺擴張導流管立軸潮流發電機組的示意圖。
