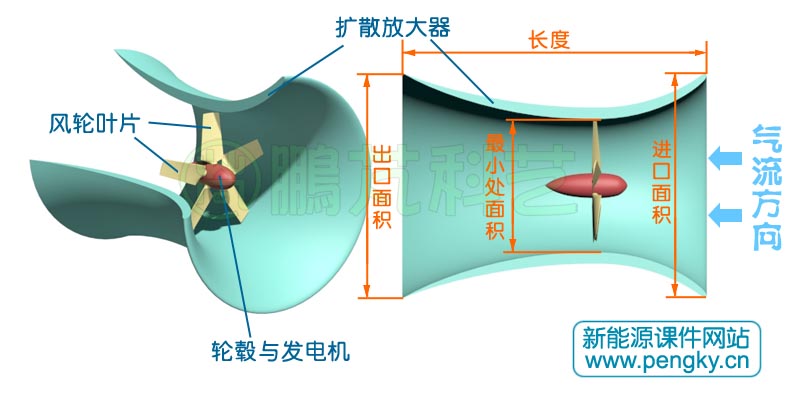

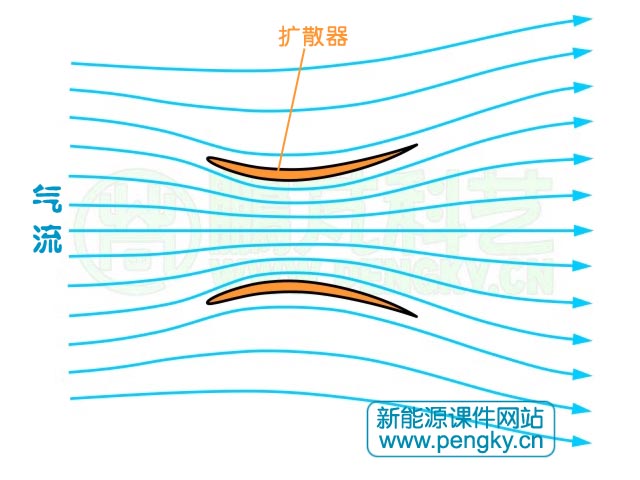

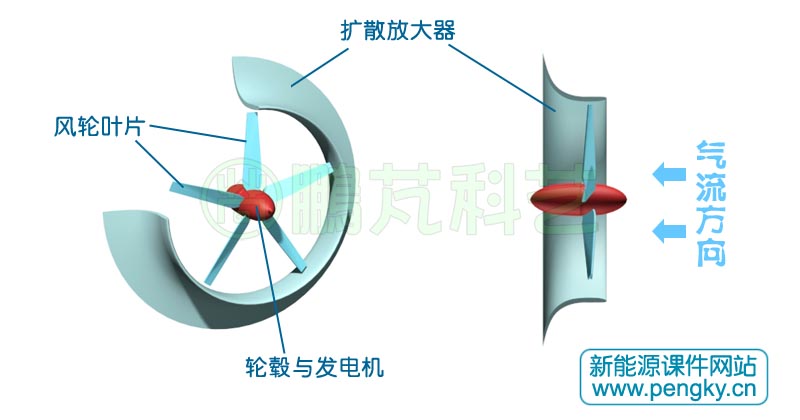

把一個圓管的截面做成圖1所示翼片，見圖2，圖中右圖是管子的側剖面圖，其剖面與圖1翼片相同；圖中左圖是管子的立體剖面圖，把這個圓管稱為擴散器。氣流流過圓管時，在中部截面最小處的流速比管外要快許多，把風輪安裝在中部截面最小處，這種由風輪與擴散器組合成的風力機稱為擴散放大型風力機。

如果管中流速能增加10%，則風功率可增加33.1%，相當于風輪的風能利用系數上升為原來的133.1%，是很可觀的。

目前常用的擴散器主要兩種，漸縮漸擴型與單一漸擴型。圖2所示的是漸縮漸擴型擴散器，氣流進入擴散器先收縮，經過最小截面后再擴散。

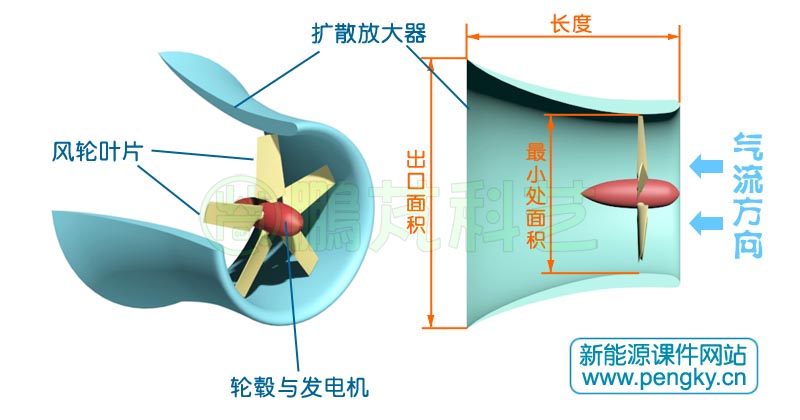

在圖3中展示的是單一漸擴型擴散器，圖中右圖是管子的側剖面圖，圖中左圖是管子的立體剖面圖，擴散器的前端沒有收縮部分，只有后部的擴散部分，故叫單一漸擴型擴散器。氣流進入擴散管后由于管截面擴大使氣流速度迅速降低，使管前后的壓差增加，增大入口處的氣流速度。

圖5是短管的單一漸擴型擴散器風力機示意圖。

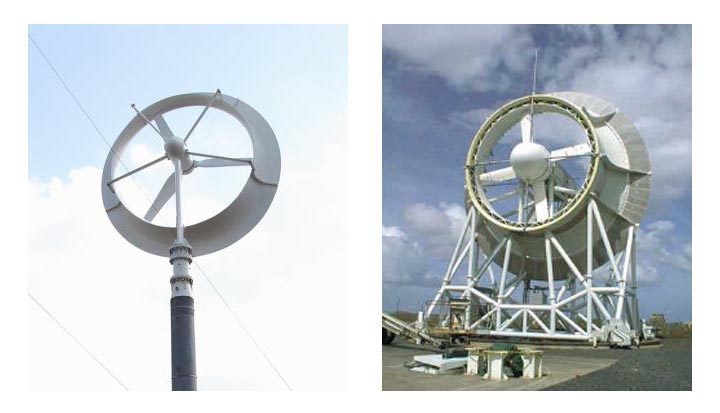

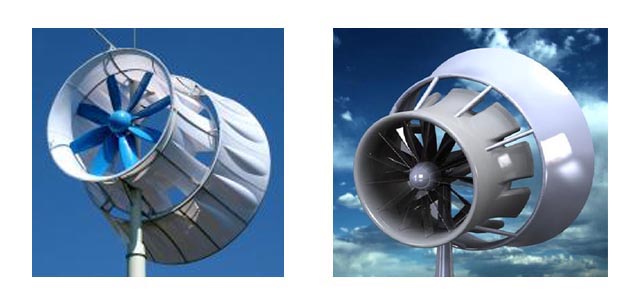

圖8與圖9是網絡上國外的擴散型風力機圖片。

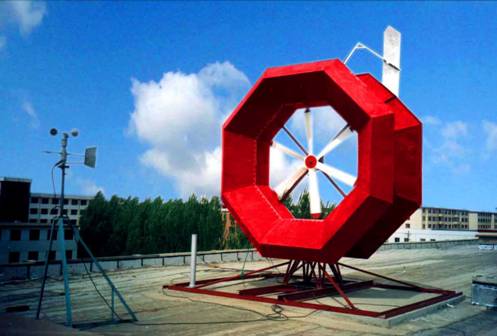

擴散型風力機可明顯提高風輪的效率，據有關文章介紹，國內某高校研制的200W小型擴散型風力發電機的風輪面積1.2平方米，在風速為10m時的風能利用系數為0.52，非常好，遠高于普通風力機。

擴散型風力機雖可明顯提高風輪的效率，但擴散器加大了對風的阻力、擴散器的重量使塔桿負荷加大，擴散器的制造與安裝成本明顯增高；如果采用增加風輪葉片長度來提高風輪的輸出功率，其成本增加或許要少些。對于MW以上的風力機，把直徑數十米的擴散器安裝到數十米高的塔架上，并能抵御強風，其工程龐大，費用將是十分高昂的。對于一個風力機的商用價值首先要考慮的是每發1kW電的設備的生產與安裝與維護成本，所以目前擴散型風力機僅用于微型與小型風力機。 垂直軸風力機也可以使用擴散器來提高風能利用率，帶擴散器的垂直軸風力機常用在海流發電中。

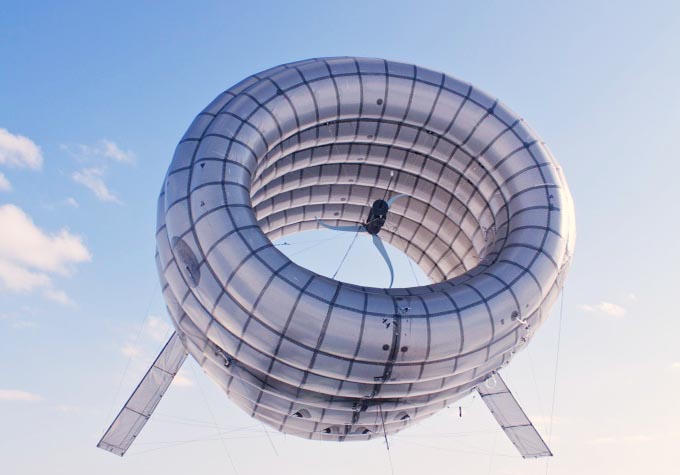

有國外的發明家利用充氣擴散器的方法巧妙的解決了大型擴散器的難題，這種充輕質氣體的擴散器飄浮在空中，用鋼纜（附電纜）牽引，不用塔架，即可獲得空中的高風速，又可擴壓增速，還能自動對風，確實不錯，見圖10。

不過擴散器將多年在空中飄浮，長期在強紫外線與強風作用下要保證蒙皮材料的強度與韌性，目前達到這種要求的材料恐怕還很昂貴，再說一些安全措施也要全面考慮。目前國外已有小型漂浮式擴散器風力機的試驗機型，對于大型風力機還要等材料科技的發展才能實現飄浮擴散器風力機的商業應用。

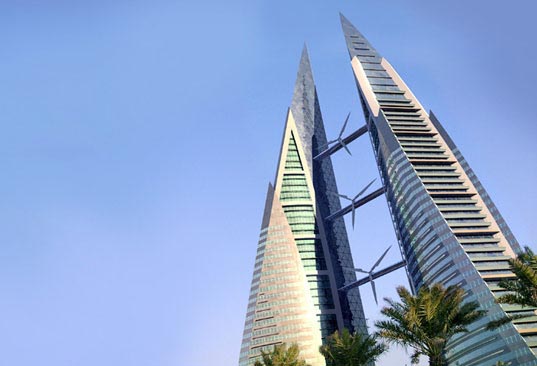

如果有合適的建筑空間被設計成擴散器，則是對擴散器原理很好的應用，圖10是在兩個高樓間形成擴散器，安裝3組風輪的成功案例。
