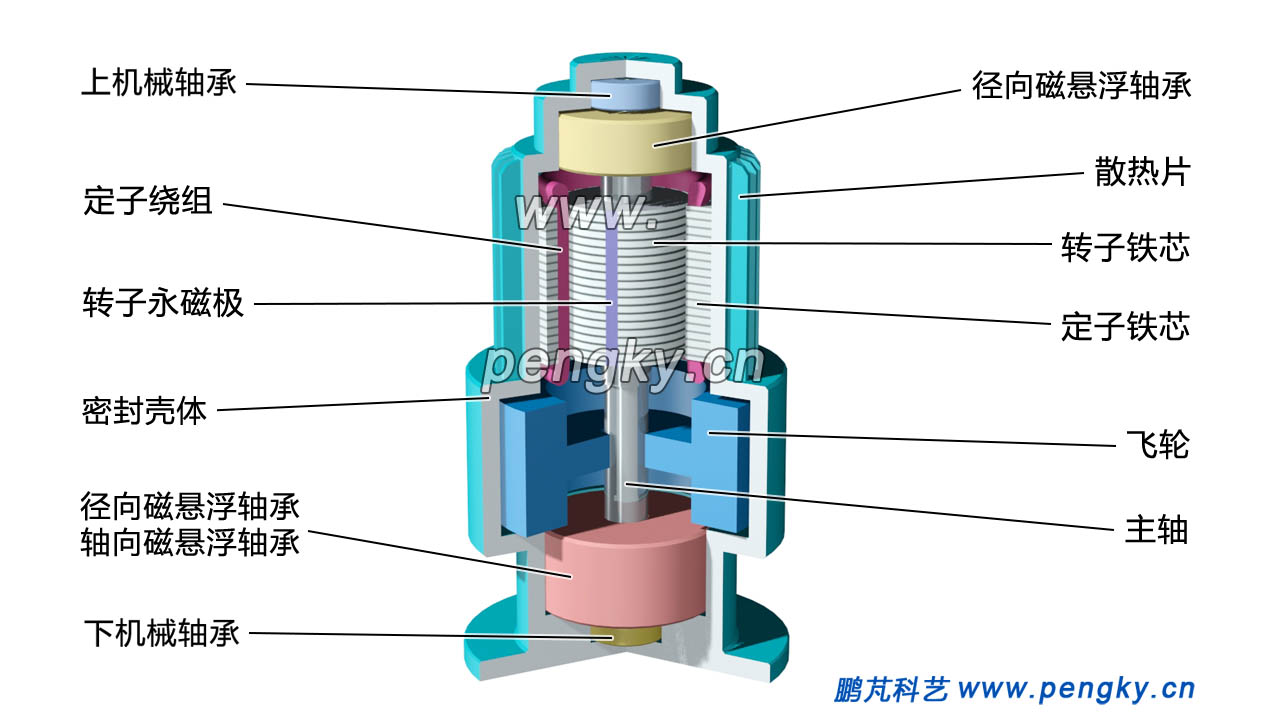

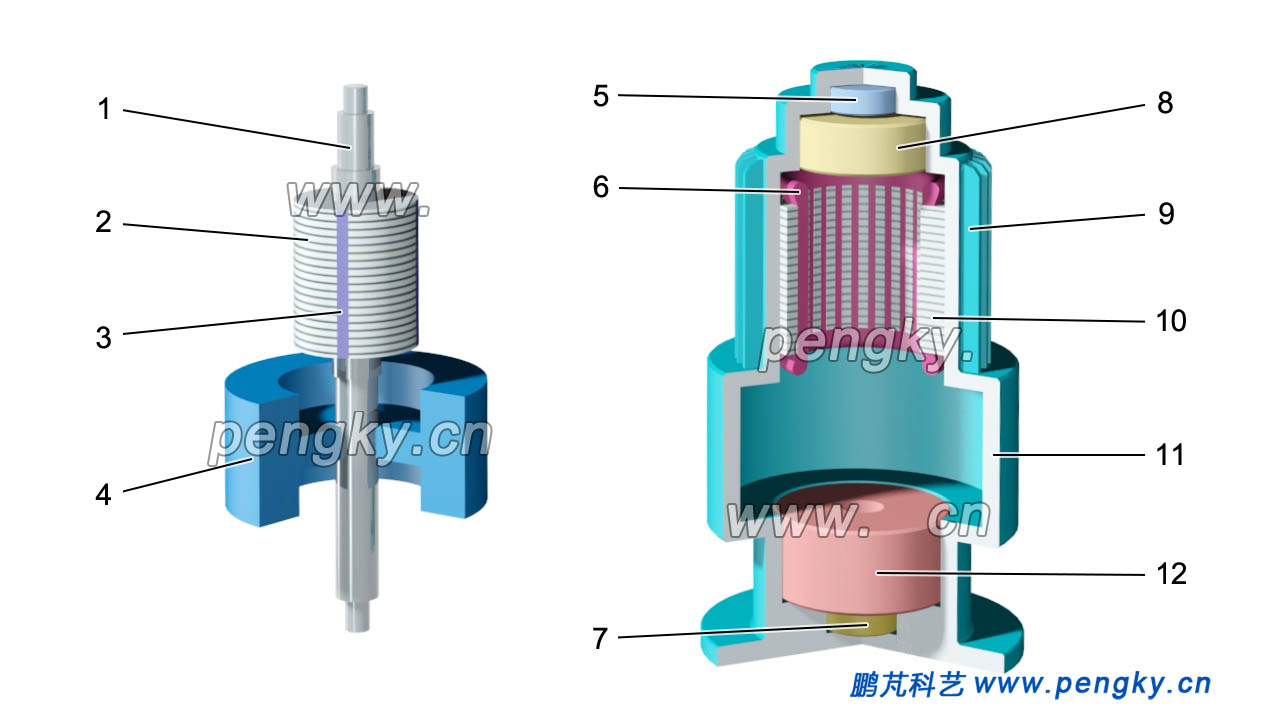

為了較清楚的展示內部結構，把旋轉部分分離出來顯示，見圖2。

1-主軸   ???2-電機轉子鐵芯 ? ??3-轉子內嵌永磁體   ??4-飛輪轉子   ??5-機械軸承
6-電機定子繞組 ?  ???7-機械軸承 ?   ???8-徑向磁懸浮軸承   ?  ??9-電機散熱片
10-電機定子鐵芯 ?   ?11-密封殼體 ?   ??12-軸向磁懸浮軸承與徑向磁懸浮軸承

下面就主要部件做簡單介紹。

飛輪轉子的輪轂與輪緣采用整體結構。飛輪可采用剛性材料（鋼材）制作，質量大但強度不高，限制轉速的提高。而采用高強度復合材料的飛輪轉子，雖質量較輕但轉速得到了成倍提高，前面說過飛輪的動能是與轉速的平方成正比，所以能使飛輪有更高的儲能量與儲能密度，而且設備的質量也降低了。以碳纖維為代表的復合材料具有強度極限大和密度低等優勢，是目前制作高速儲能飛輪的主選材料。

小型高速飛輪質量為數十公斤，大型飛輪質量達數噸。

飛輪與電機轉子固定在主軸上，同步旋轉。

飛輪儲能驅動電機主要有感應電機、磁阻電機、永磁電機。感應電機功率大，但在高速運行時能量消耗比較大、電機的效率較低，只能用在低轉速飛輪儲能中；磁阻電機轉子結構簡單、機械強度高、啟動性能好、適合高速運行，在對運行速度、調速范圍要求高的飛輪儲能領域有應用。

永磁電機由于具有功率密度高、轉速范圍大以及損耗低的優點，是飛輪儲能系統最常見的選擇，永磁電機結構參見永磁同步電動機課件。

本模型采用永磁電機，可作電動機又可作發電機。電機轉子內嵌有永磁體，轉子與飛輪安裝在主軸上，同步旋轉。電機定子鐵芯繞有三相繞組，定子安裝在機殼內，機殼外有散熱片，幫助電機散熱。

一些低轉速大質量的飛輪儲能裝置可用機械軸承，首先機械軸承由于會產生摩擦阻力，降低飛輪效率。高速旋轉時，摩擦損耗大，降低軸承壽命，使飛輪儲能系統維修頻率增加。

高速飛輪儲能裝置都采用磁懸浮軸承，在裝置上方有磁力徑向軸承，在裝置下方有磁力徑向軸承與磁力軸向軸承。軸向軸承支撐飛輪與電機轉子的質量，徑向軸承保證主軸保持在中軸線上。由于軸承轉動部分與固定部分沒有接觸，沒有摩擦，也就沒有阻力。有關磁力軸承參見磁力軸承課件。

在主軸兩端還要有機械軸承，稱之備用安全軸承，是飛輪存儲單元發生故障是的備用防護技術措施。

密封殼體是飛輪存儲裝置的機座與外殼，為了減少飛輪旋轉受到空氣的阻力，飛輪需運行在真空中，機殼要有很好的密封性。機殼也是重要的安全防護裝置，高速旋轉的飛輪如果破裂，碎片速度接近子彈速度，所以機殼要堅硬。故機殼也稱為真空保護罩。

下面是飛輪存儲裝置的旋轉演示動畫，為了看清飛輪旋轉運動，動畫轉速很慢，僅15rpm，實際轉速在10000rpm以上。

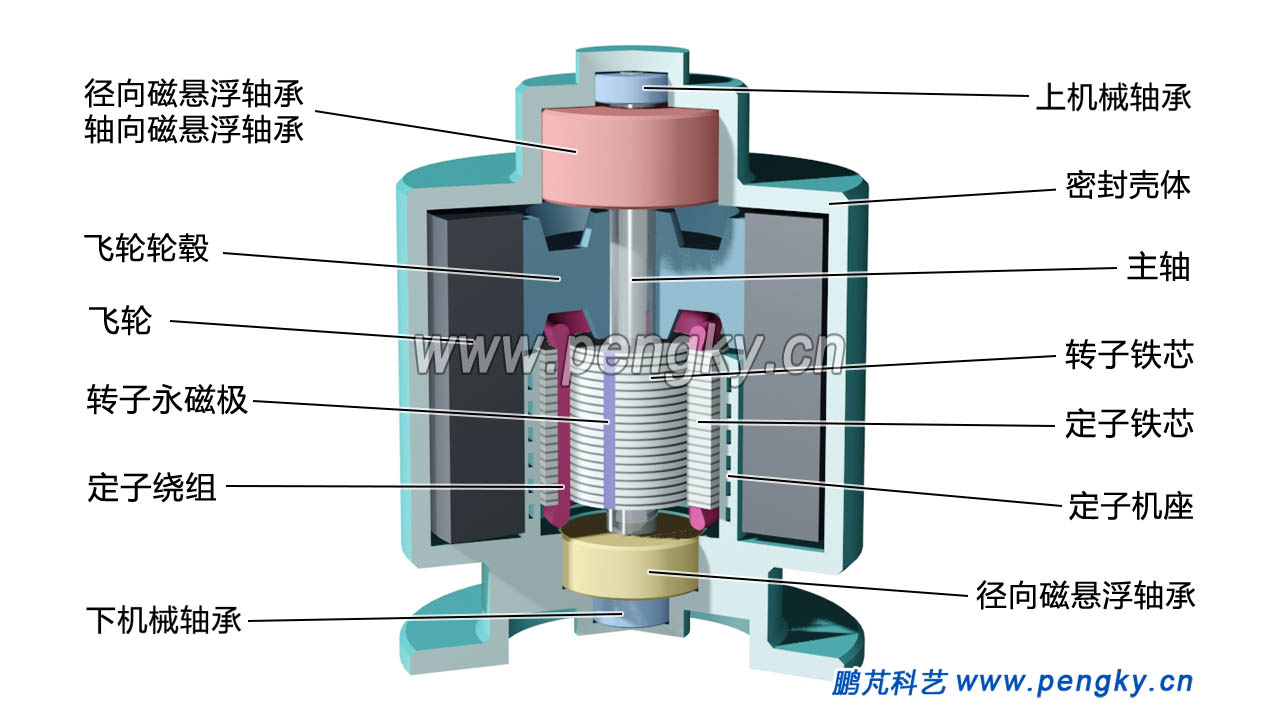

把電機置于飛輪輪緣的內側，可減少單元的高度，稱之為緊湊型結構。圖3是一個緊湊型飛輪儲能單元模型的剖視圖。

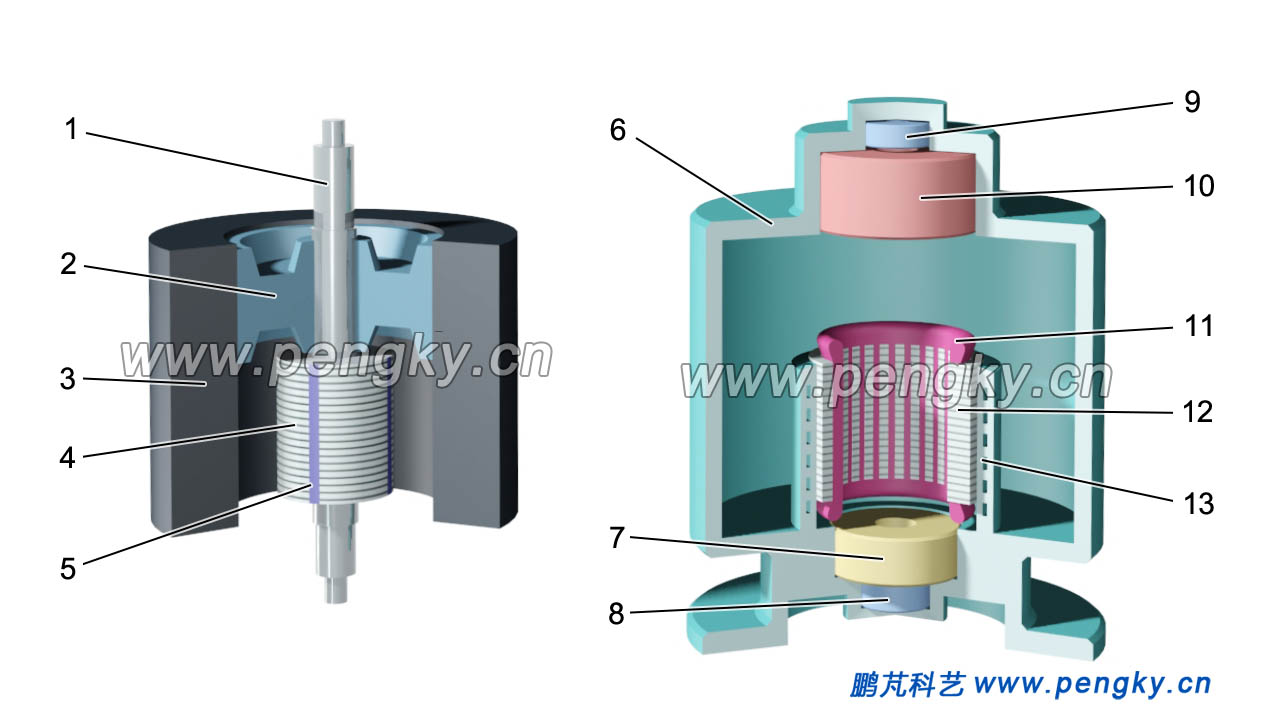

為了較清楚的展示內部結構，把旋轉部分分離出來顯示，見圖4。

1-主軸   ???2-飛輪輪轂 ?  ??3飛輪輪緣 ?  ??4-電機轉子鐵芯 ?? ??5-轉子內嵌永磁體 ??
6-密封殼體 ?     ?7-徑向磁懸浮軸承      ??8、9-機械軸承    ????11-電機定子繞組
10-軸向磁懸浮軸承與徑向磁懸浮軸承       ?12-電機定子鐵芯 ?    ?13-電機定子機座

下面就主要部件做簡單介紹。

飛輪轉子的輪轂與輪緣采用不同材料的結構形式。輪轂材料采用高強度合金制作、可采用高強度鋁合金（航空鋁）或及鈦合金。輪緣是飛輪主體，采用高強度金屬材料或碳纖維為代表的復合材料制作。

本模型采用永磁電機，可作電動機又可作發電機。電機轉子內嵌有永磁體，轉子與飛輪安裝在主軸上，同步旋轉。電機定子鐵芯繞有三相繞組，定子安裝在定子機座內。為了幫助電機散熱，定子機座除了支撐電機定子，還要起到幫定子散熱的功能，可以采用傳熱良好的金屬材料制作，或在機座內通過冷卻循環管路流動散熱介質進行散熱。

高速飛輪儲能裝置采用磁懸浮軸承，在單元上方有磁力徑向軸承與磁力軸向軸承，在裝置下方有磁力徑向軸承。在主軸兩端還有機械軸承，稱之備用安全軸承，是飛輪存儲單元發生故障是的備用防護技術措施。

密封殼體是飛輪存儲單元的機座與外殼，為了減少飛輪旋轉受到空氣的阻力，飛輪需運行在真空中，機殼要有很好的密封性。機殼也是重要的安全防護裝置。機殼要有幫助定子機座散熱的措施。

下面是緊湊型飛輪存儲單元的旋轉演示動畫，為了看清飛輪旋轉運動，動畫轉速很慢，僅15rpm，實際轉速在10000rpm以上。

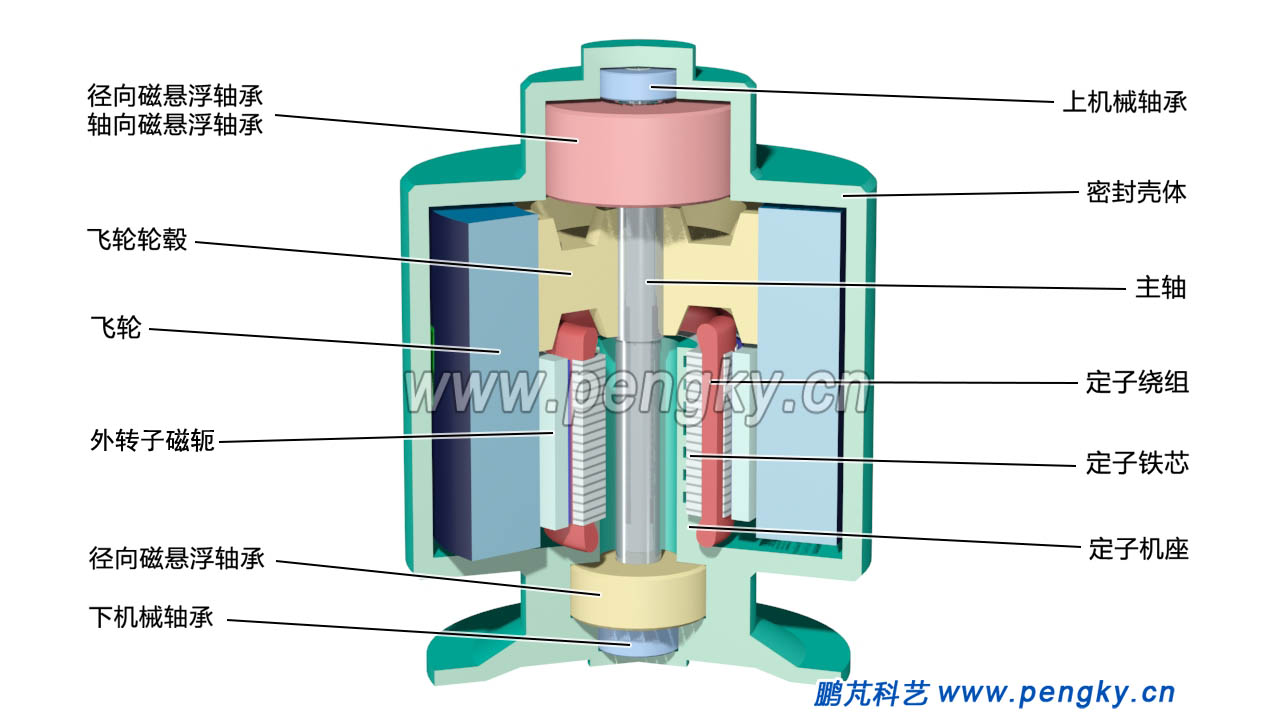

飛輪儲能單元緊湊型結構可采用內定子結構，電機定子在中部固定，轉子在外部旋轉，也可稱為外轉子結構，圖5是一個內定子型飛輪儲能單元模型的剖視圖。

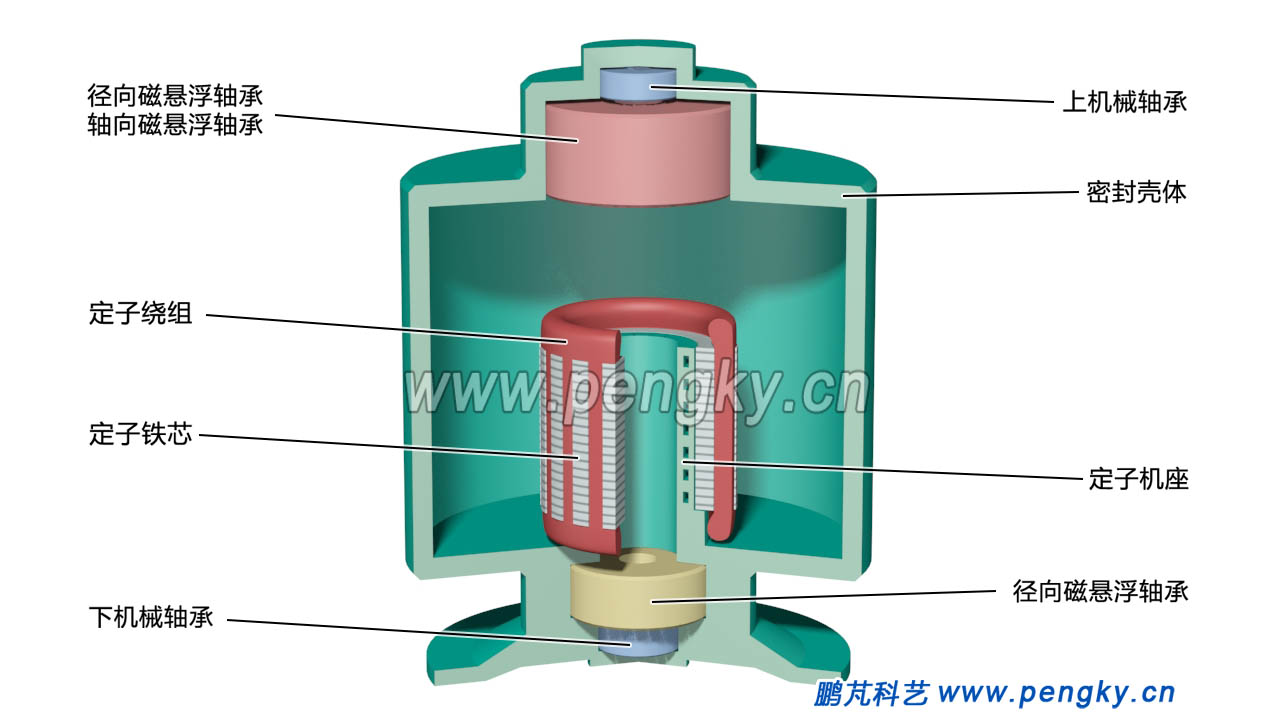

為了較清楚的展示內部結構，把旋轉部分分離出來顯示，圖6是靜止部分結構圖。

下面就主要部件做簡單介紹。

本模型采用永磁電機，可作電動機又可作發電機，電機采用內定子外轉子結構，定子鐵芯是18槽，用硅鋼片疊成，在槽內嵌有三相繞組。定子鐵芯固定在定子機座上，定子機座與機殼聯為一體，在機座內有冷卻介質流動通道，以幫助定子散熱。

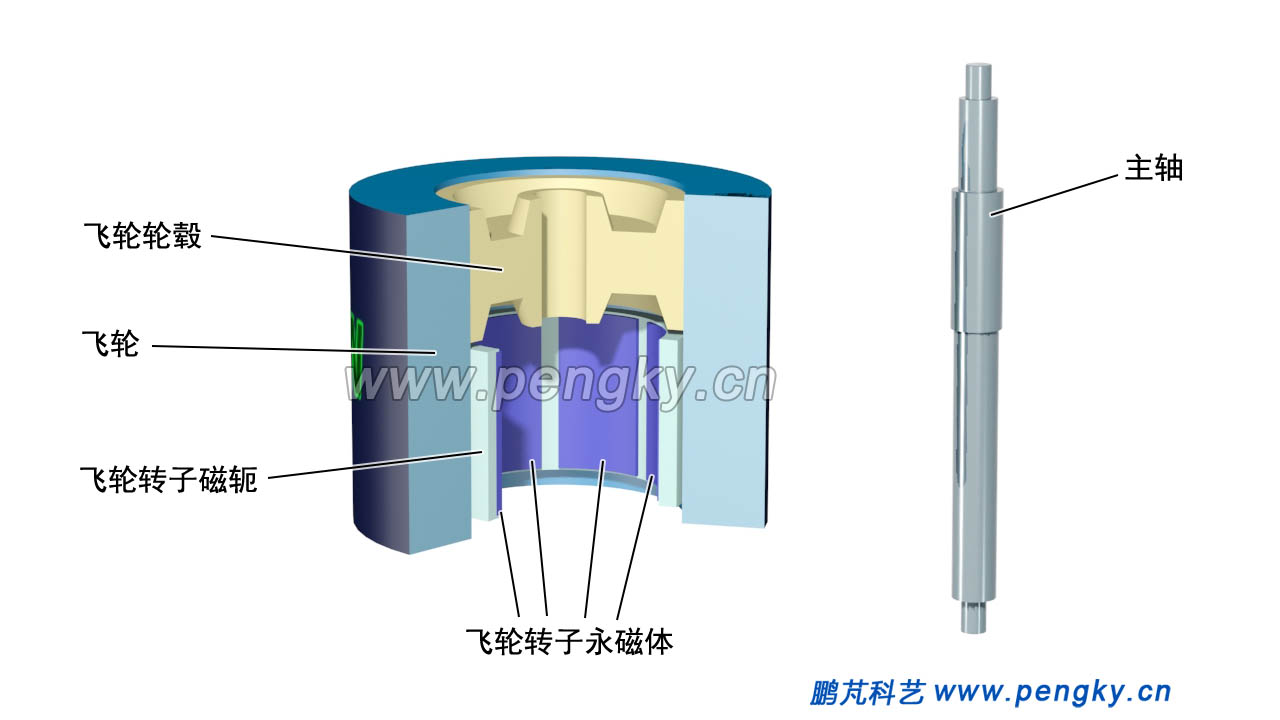

圖7是飛輪儲能單元的旋轉部分，為看清轉子永磁體把主軸分離開來。

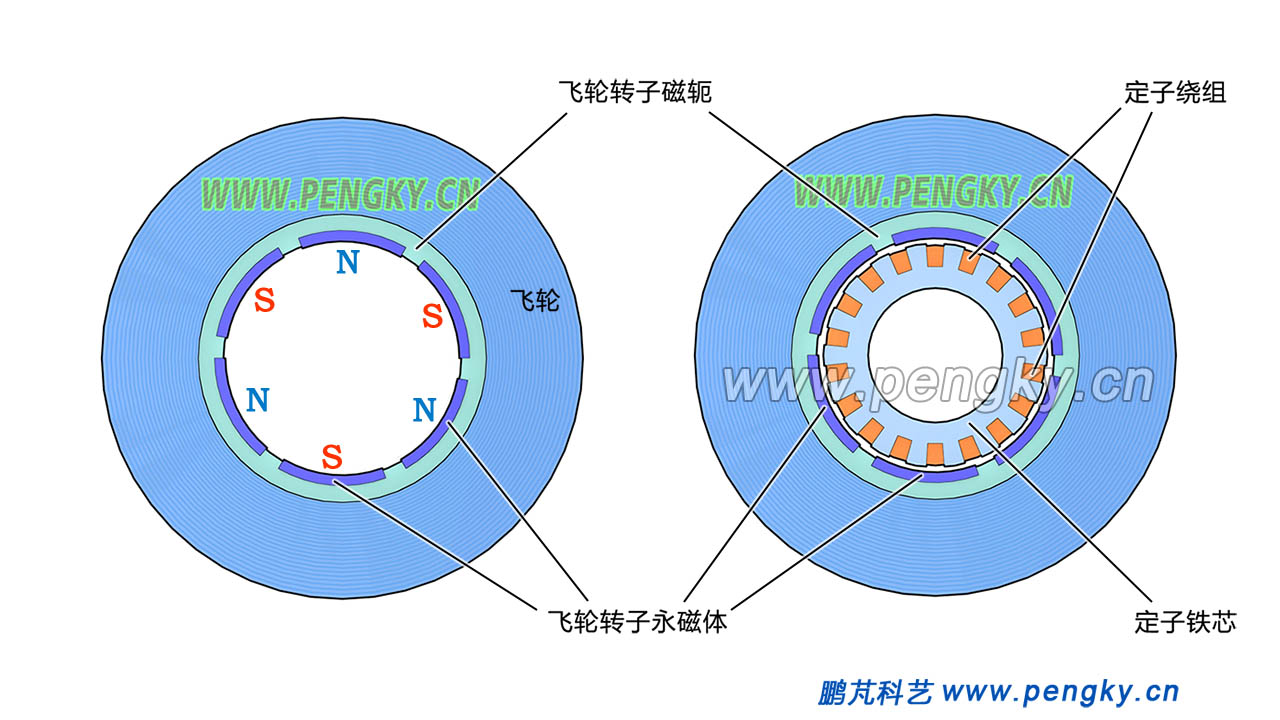

電機的外轉子由磁軛與永磁體磁極組成，磁軛為圓管形，6塊磁極鑲嵌在磁軛內圓周，磁軛固定在飛輪內圓周，見圖7。圖8是轉子徑向切面圖，左圖是轉子切面圖，右圖是轉子與定子的切面圖，更清楚的顯示轉子與定子的結構關系。

動畫3是轉子徑向切面動畫，演示外轉子旋轉狀態。

高速飛輪儲能裝置采用磁懸浮軸承，在單元上方有磁力徑向軸承與磁力軸向軸承，在裝置下方有磁力徑向軸承。在主軸兩端還有機械軸承，稱之備用安全軸承，是飛輪存儲單元發生故障是的備用防護技術措施。

密封殼體是飛輪存儲單元的機座與外殼，為了減少飛輪旋轉受到空氣的阻力，飛輪需運行在真空中，機殼要有很好的密封性。機殼也是重要的安全防護裝置。機殼要有幫助定子機座散熱的措施。

下面是外轉子飛輪存儲單元的旋轉演示動畫，為了看清飛輪旋轉運動，動畫轉速很慢，僅15rpm，實際轉速在10000rpm以上。

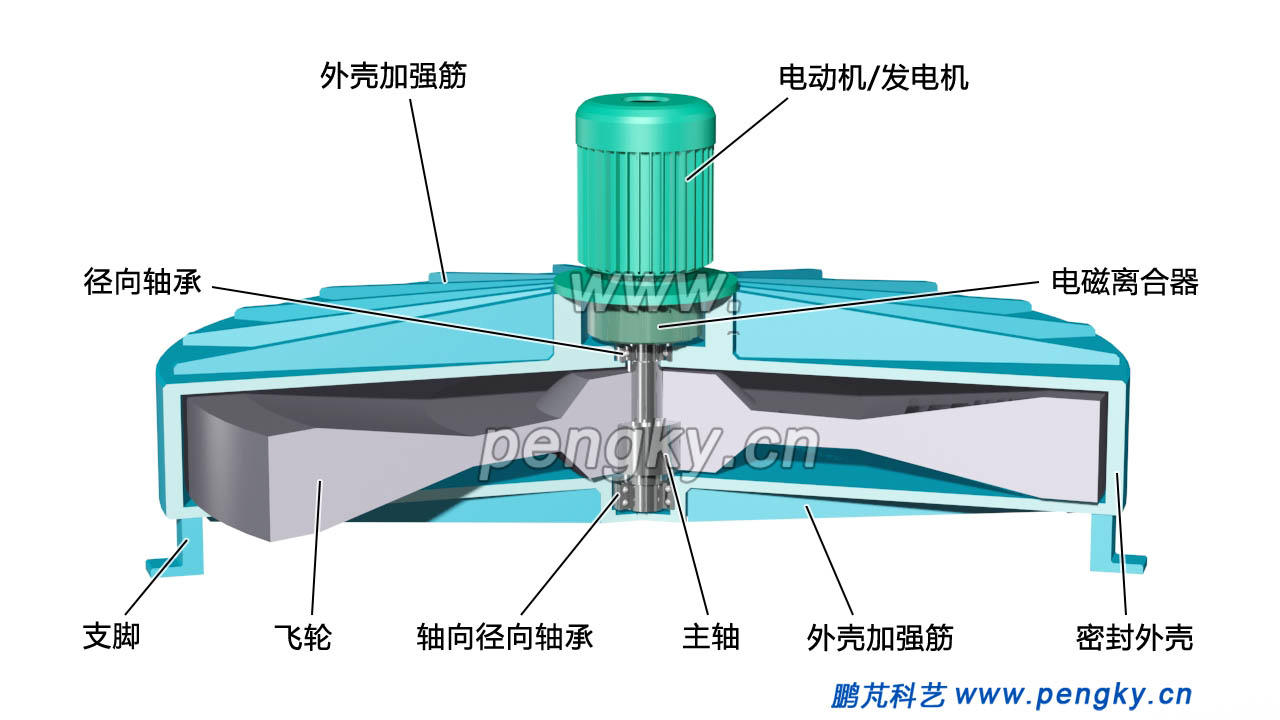

有些大功率的儲能單元采用大直徑飛輪，在一些過去的飛輪儲能系統中用得較多。圖5是這種飛輪儲能單元的模型剖視圖。

下面就主要部件做簡單介紹。

為增加飛輪存儲的動能，但電機轉速不太高時，就需增加飛輪的轉動慣量，對于園柱體轉動慣量與半徑平方成正比，在同樣質量時，半徑越大，轉動慣量越大，增大直徑是最有效的方法，故飛輪為餅形結構。但離心力與半徑成正比，考慮飛輪材料強度的限制，考慮最大轉速，以此作為飛輪直徑的設計值。飛輪中部較薄，輪緣較厚，采用高強度合金鋼制作。

大型電機較多采用感應電機，功率大，價格相對低廉，但轉速較低，一般只有幾千轉/分鐘。可直接使用50Hz交流電（按3000rpm）啟動運行，省去昂貴的變頻器。有關感應電機參見異步電動機構造課件。

由于轉速不是很高，軸承載荷大，多采用機械軸承，可大大降低軸承成本。在飛輪上方有徑向軸承，承受徑向載荷；在飛輪下方有雙向推力角接觸軸承，承受軸向與徑向載荷。

密封殼體是飛輪存儲單元的機座與外殼，為了減少飛輪旋轉受到空氣的阻力，飛輪需運行在真空中，機殼要有很好的密封性。機殼也是重要的安全防護裝置。

采用轉差式電磁離合器，可調節飛輪與電機間的耦合程度。在無變頻電源啟動電機時，需通過轉差式電磁離合器平穩啟動飛輪旋轉。

飛輪儲能單元的結構花樣很多，但常采用的是以上形式，其他結構形式有采用盤式電機，在電機二側安裝飛輪，這樣的結構較復雜，安裝麻煩，用的不多。
