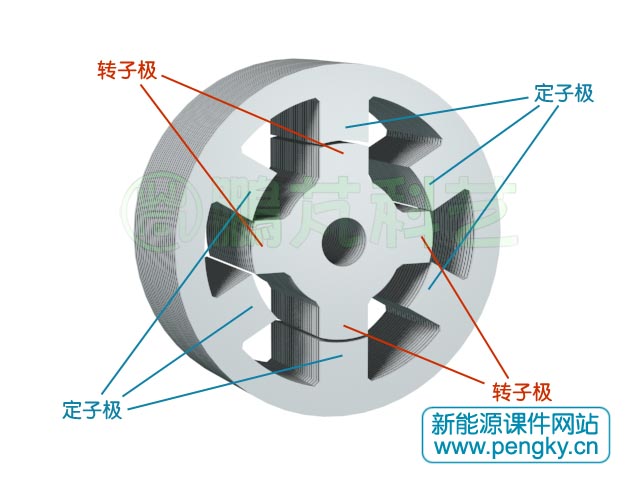

雙凸極發電機是磁阻電機的一種，本節介紹6/4極雙凸極發電機的工作原理。 雙凸極發電機由定子與轉子組成，圖1是雙凸極發電機的定子與轉子結構，定子與轉子由硅鋼片疊成，在定子的內周有定子極，該定子有6個極，在轉子外周有4個轉子極。這種結構稱為6/4極雙凸極發電機，與前節介紹的開關磁阻電動機的定子與轉子結構相同。 |
|
雙凸極發電機的定子可以是電勵磁或永磁勵磁或混合勵磁，本節介紹的雙凸極發電機定子采用電勵磁，在定子內側有勵磁線圈對定子勵磁，見圖2。 |
|

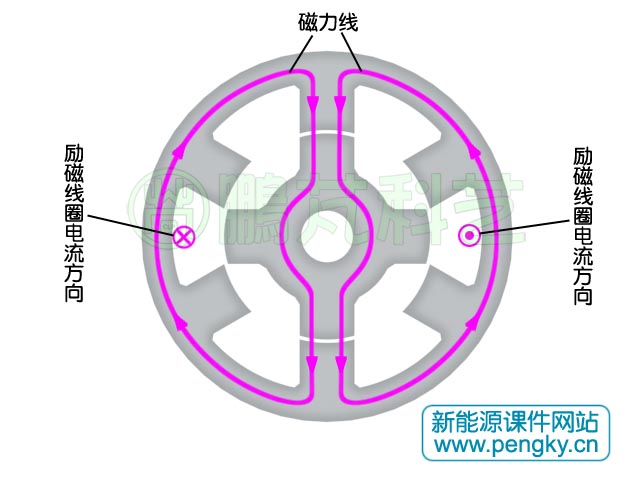

定子勵磁線圈通電產生磁場，磁力線走向見圖3，圖中紫紅色箭頭線是磁力線。 |
|

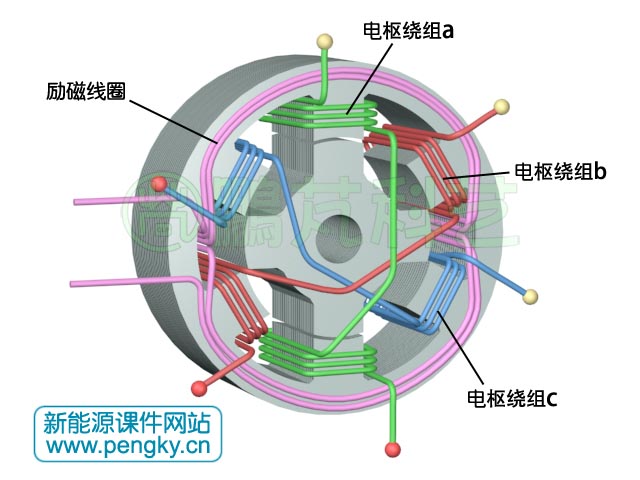

在6個定子極上繞上線圈，稱為定子極繞組或電樞繞組，軸對稱的線圈接成一組，定義綠色線圈為電樞繞組a，定義紅色線圈為電樞繞組b，定義藍色線圈為電樞繞組c。在線圈組端頭的紅色小球代表同名端。見圖4。 |
|

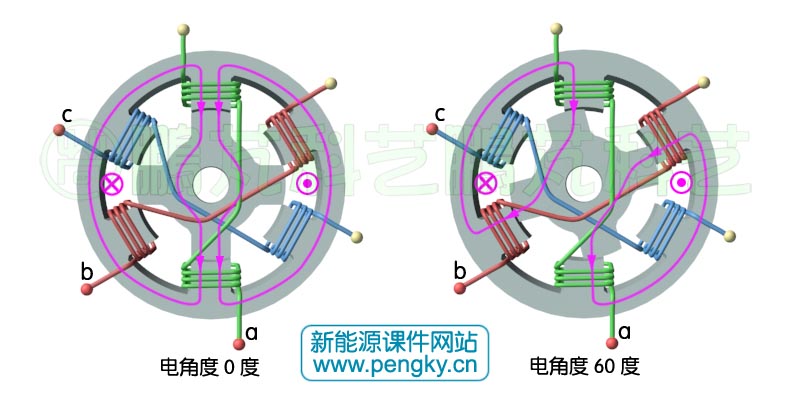

雙凸極發電機的轉子磁極與定子磁極間有很小縫隙。當某定子極與轉子極對齊時，該定子極磁通最大，如圖5左圖所示的電樞繞組a所在磁極；當其對向轉子槽口部分時，該定子極磁通最小，見圖6左圖與右圖與圖7左圖。 下面就轉子旋轉時各電樞繞組內磁通變化做簡單分析：轉子反時針旋轉，以轉子極對齊a組定子極為起始點，此時為電角度0度，電樞繞組a內磁通最大，電樞繞組b與電樞繞組c內磁通接近零，見圖5左圖。 當轉子旋轉到15度（機械角度）電角度60度時，電樞繞組a內磁通減半，電樞繞組b內磁通增大近半，電樞繞組c內磁通接近零，見圖5右圖。 |
|

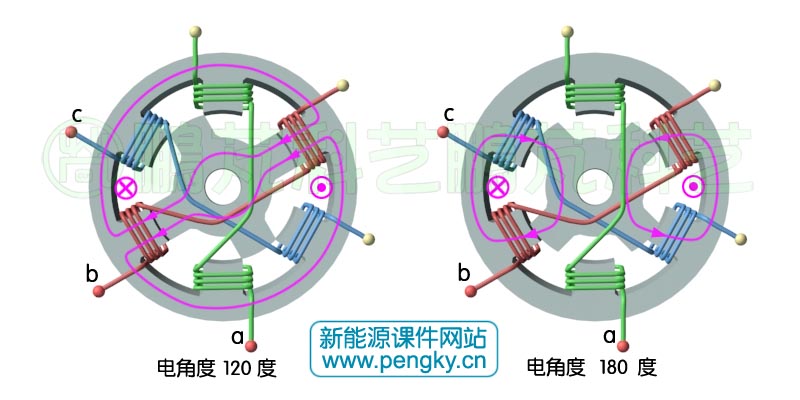

當轉子旋轉到30度（機械角度）電角度120度時，電樞繞組a內磁通下降近零，電樞繞組b內磁通增至最大，電樞繞組c內磁通接近零，見圖6左圖。 當轉子旋轉到45度（機械角度）電角度180度時，電樞繞組a內磁通近零，電樞繞組b內磁通減半，電樞繞組c內磁通增大近半，見圖6右圖。 |
|

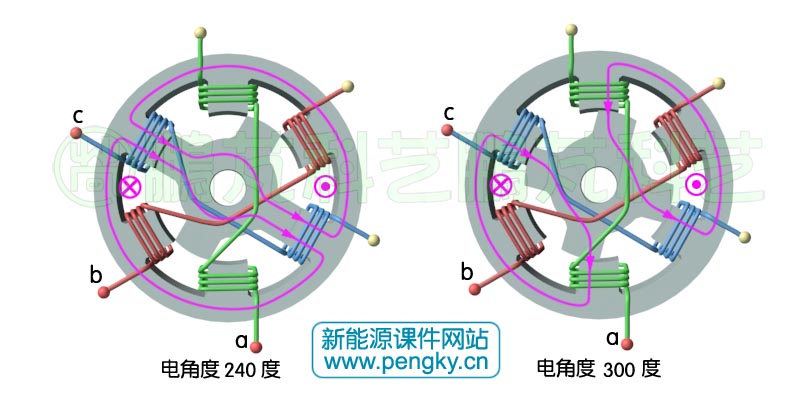

當轉子旋轉到60度（機械角度）電角度240度時，電樞繞組a內磁通近零，電樞繞組b內磁通下降近零，電樞繞組c內磁通增至最大，見圖7左圖。 當轉子旋轉到75度（機械角度）電角度300度時，電樞繞組a內磁通增大近半，電樞繞組b內磁通近零，電樞繞組c內磁通下降近半，見圖7右圖。 |
|

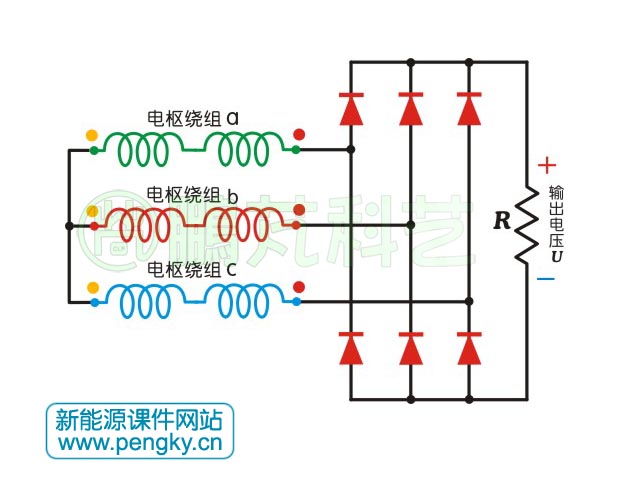

當轉子旋轉到90度（機械角度）電角度360度時，電樞繞組a內磁通增至最大，電樞繞組b內磁通近零，電樞繞組c內磁通下降近零，此時又回復到起始點狀態，即機械角度與電角度均為0度的狀態，見圖5右圖。然后轉子繼續旋轉，重復以上的循環。 把三個電樞繞組的同名端（標有紅色圓點）連到三相全橋整流器，三個非同名端（標有黃色圓點）連接在一起，組成圖8所示的三相雙凸極發電機直流輸出電路。 |
|

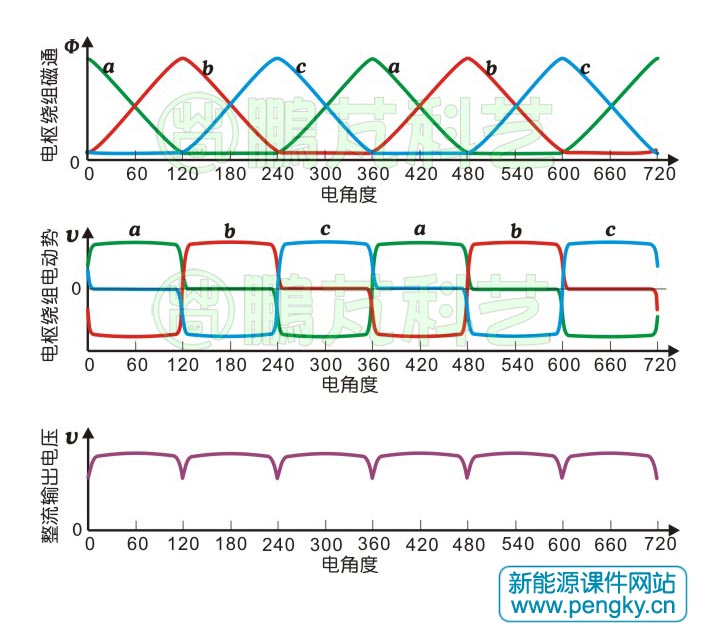

電樞繞組內磁通變化在繞組感生電動勢，以圖中線圈組同名端為正輸出端，通過下面電樞繞組磁通變化與輸出電動勢的波形圖來觀察其變化過程。上圖為三個電樞繞組內的磁通變化波形，綠色為電樞繞組a波形，紅色為電樞繞組b波形，藍色為電樞繞組c波形。中圖為三個電樞繞組感生電動勢變化波形，綠色為電樞繞組a波形，紅色為電樞繞組b波形，藍色為電樞繞組c波形。下圖為全波整流后在負載R上的電壓波形。 |
|
雙凸極發電機還有多種結構形式，例如8/12單相、8/6四相、6/8三相、12/8三相、10/4五相、10/8五相等等。由于雙凸極發電機輸出的電壓不是正弦波，諧波成分很大，既不適于變壓器變壓，又不適于遠距離輸送，也不適于一般交流電機使用，通常是把它就近整流成直流電再輸出，故稱雙凸極發電機為雙凸極直流發電機。 雙凸極發電機技術目前已基本成熟，中小型高速雙凸極發電機已在航空領域廣泛應用，大型多極的雙凸極發電機也開始進入風電等領域。 |
