風電與光電具有間歇性、隨機性和波動性的特點，而電網對于并網風電與光電的品質著較高的要求。因此，這些風資源集中的區域可能會出現大量棄風棄光現象。

2017 年全國風電發電量3057億千瓦時，因棄風限電損失電量為 419 億 kW.h，棄風率 13.7%。2017 年全國光伏發電量達1069億千瓦時，因棄光限電損失電量約為 73 億 kWh，棄光率 6.8%。

經過這些年的努力，棄風率與棄光率大大下降，2021年全年全國風電發電量6526億千瓦時，棄風電量206.1億千瓦時，棄風率約3.16%。2021年全國光伏發電量3259億千瓦時，棄光電量67.8億千瓦時，棄光率約2.08%。棄風棄光限電損失電量依然巨大。

新建的風電場、光電場會在更偏遠的地方，電網的敷設更加困難。發展風電與光電制氫技術有利于解決風電與光電就地消納問題，特別有利于實現分散式風力發電與光伏發電的規模化，風電光電與制氫技術耦合，既可將氫氣作為清潔燃?xì)鈱τ脩艄猓瑢崿F(xiàn)電力到燃?xì)獾幕パa轉換，也可將氫能利用在化工領域與交通運輸。

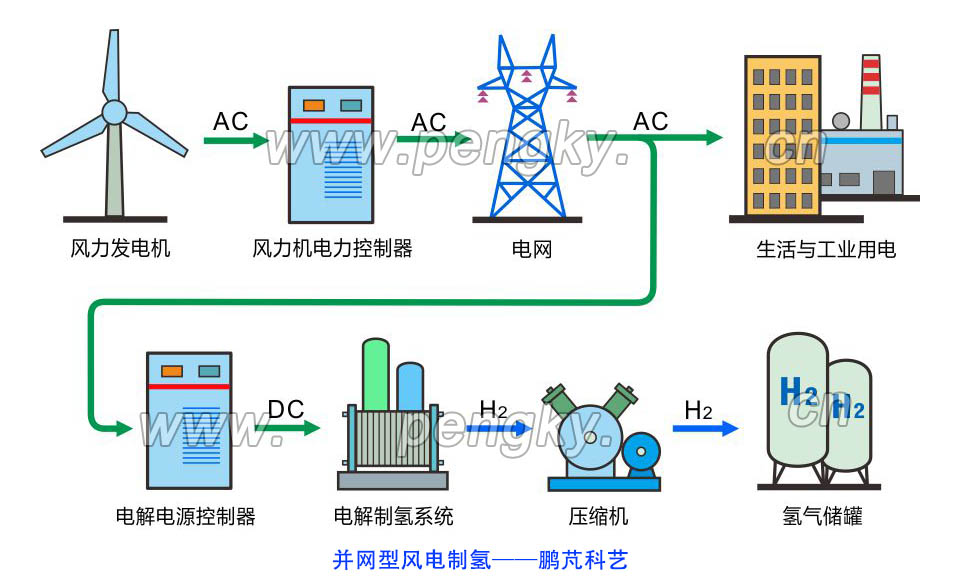

根據風電與網電連接形式的不同，可以將風電制氫技術分為３種類型：（１）并網型風電制氫；（２）離網型風電制氫；（３）并網不上網型風電制氫。

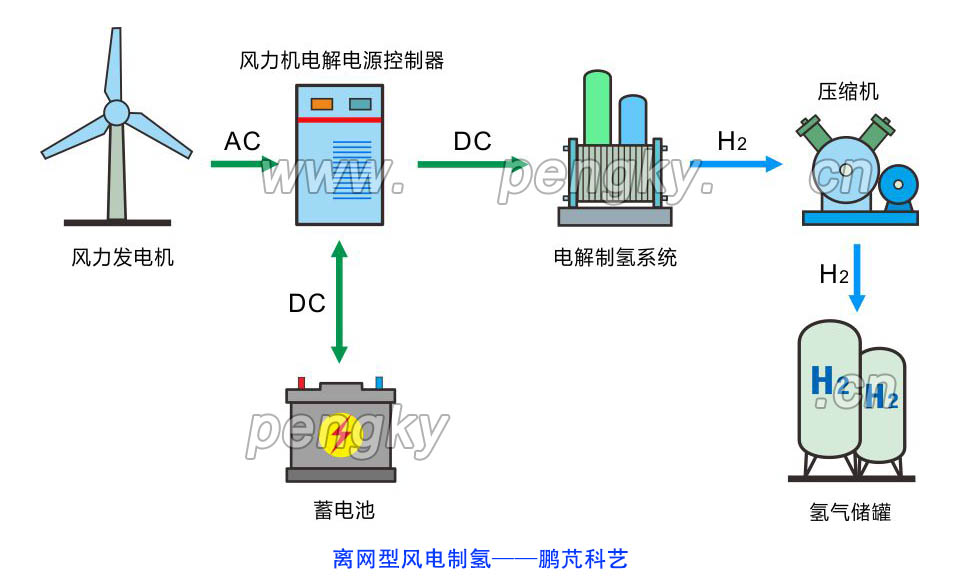

離網型風電制氫是將單臺風機或多臺風機所發的電能，不經過電網直接提供給電解水制氫設備進行制氫。風力發電機發出的交流電經過風力機電解電源控制器轉換為電解槽需要的直流電，水電解制氫設備產生的氫氣經氫氣壓縮機輸往氦氣儲罐。

由于電解槽要求供電穩定，但風力發電機輸出不穩定，系統中要配備蓄電設備（蓄電池），在風電富裕時向蓄電池充電，當風電不足時由蓄電池補充電力。

離網型風電制氫主要應用于分布式制氫，局部供能或用于燃料電池發電等。

圖2是離網型風電制氫系統示意圖。

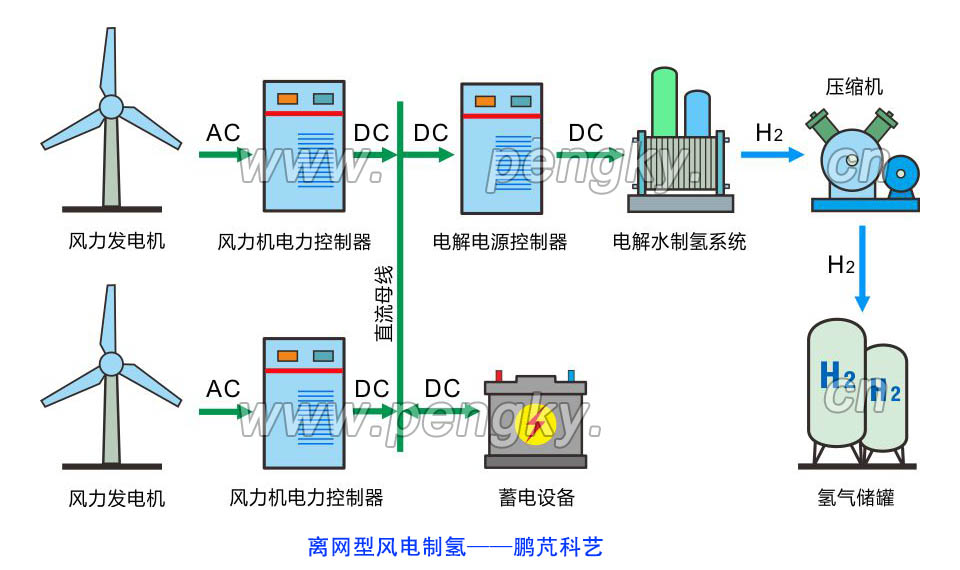

對于有多臺風力發電機的分布式風電場，各臺風機輸出經風力機電力控制器轉換成相同直流電壓，輸送到同一條直流母線上。然后輸送到電解水制氫電源控制器，轉換成電解槽所需直流電壓供電解水用電。電解生成的氫氣經壓縮機成為高壓氫氣輸送到氫氣儲罐。

系統有蓄電設備，蓄電設備含充放電控制電路，在風力發電機發電富裕時向蓄電設備充電，在風力發電機發電不足時向電解水制氫電源供電。

圖3是離網型風電制氫系統有多臺風力發電機示意圖。

離網型風電制氫系統主要應用在分布式制氫或局部應用于燃料電池發電 供能等場合。

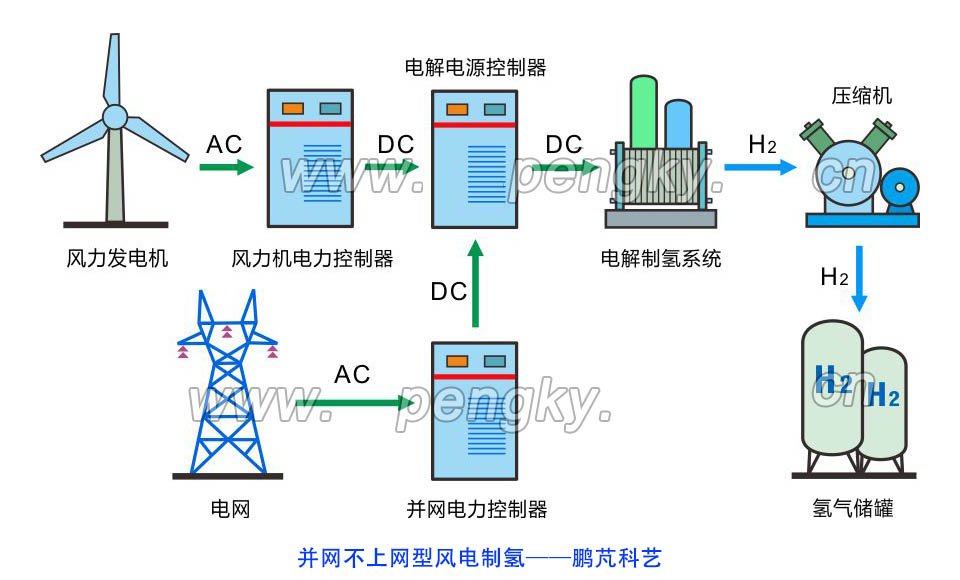

并網不上網型風電制氫是將系統與風電、電網相連，但是風電不上網，僅供電解水使用。當電解水電量不足時，從電網取電滿足制氫的用電需求。

圖4是并網不上網型風電制氫系統示意圖

光伏電解水制氫系統中光伏電池板與水電解槽之間的連接方式主要有兩種，一種為間接連接，另一種為直接連接。

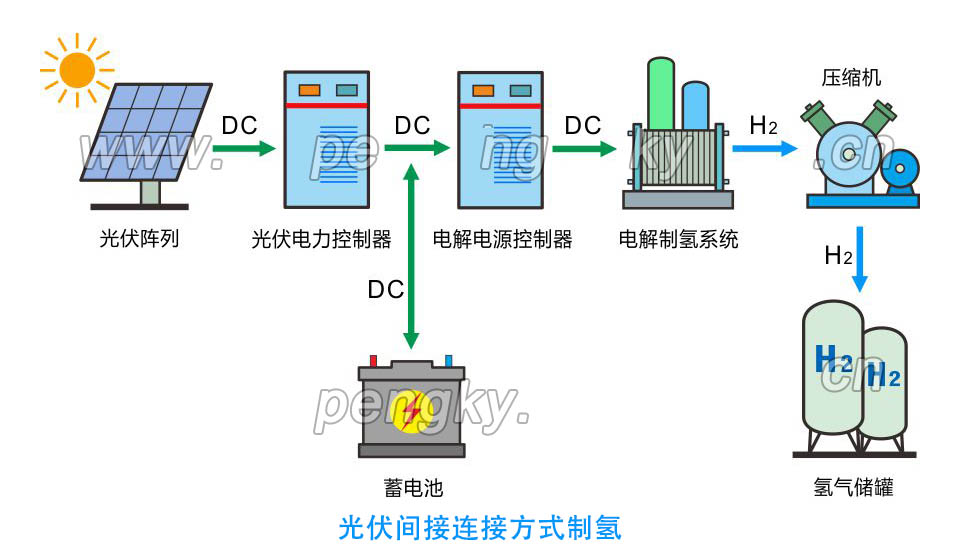

目前大多數光伏發電制氫系統采用間接連接方式，整套系統由光伏陣列、光伏控電力制器、蓄電池、電解電源控制器、電解制氫系統、氫氣儲存設備組成。

光伏控電力制器（最大功率點跟蹤控制器）控制光伏陣列工作在最大功率點附近，使系統獲得最大的電能輸出。由于光伏陣列發出的電能隨光照強度和環境溫度的變化存在較大的波動，采用蓄電池進行緩沖儲能使光伏系統有一個穩定的直流輸出電壓。電解電源控制器將該電壓轉換成電解槽所需工作電壓供電解水使用。電解水制氫設備輸出的氫氣經壓縮機壓縮成高壓氫氣輸入到氫氣儲罐儲存。

光伏電力控制器內含直流變換器，可將輸入的直流電壓轉換成所需的直流電壓。

圖5是光伏間接連接方式制氫系統示意圖

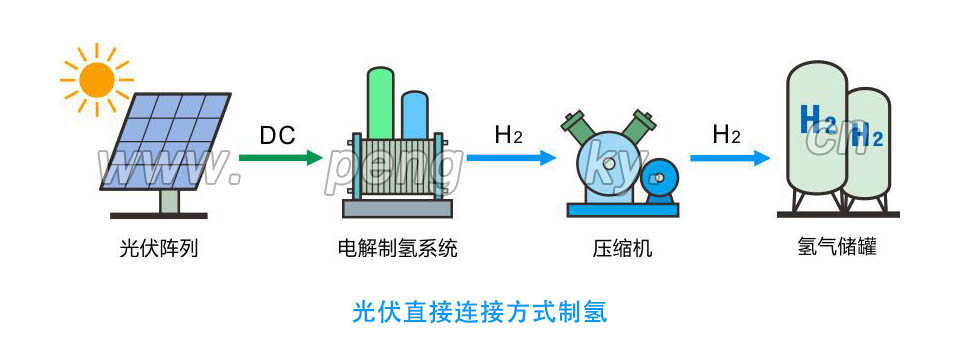

直接連接方式是指將光伏陣列輸出的直流電直接輸入電解槽。

由于省去光伏最大功率跟蹤器、蓄電池、電解槽電源，使系統簡單，故障率下降，成本大大降低。減少光伏控制器與電解槽電源等中間環節可以減少了近20%的電能損失。

但在直接連接系統中光伏陣列的輸出電壓和電流無法調節，光伏陣列會在偏離最大功率點的地方運行。而且光伏陣列的輸出電壓也很難滿足電解槽需要的電壓，會大大地降低系統的制氫效率。

如果結合當?shù)貧夂颉⑷照铡囟鹊葰庀髤?shù)，合理的設計光伏陣列、電解槽的工作參數，使光伏陣列輸出電能量與電解槽的輸入電能特性相近，直接耦合連接方式也可達到較好的工作效率。目前光伏直接連接方式制氫方式應用很少。

圖6是光伏直接連接方式制氫系統示意圖

風能發電和太陽能發電組成的功率輸出在時間上互補，在夏天時，太陽光照輻射強，光伏發電量較大，風力相對較弱，風力發電量小；在冬天時，太陽光照輻射弱，光伏發電量小，風力相對較強，風力發電量大。白天時，太陽光照輻射強，光伏發電量大，風力發電量較小；到了夜晚時，由于沒有太陽照射，光伏不能發電，而風力發電量較大。通過風光互補可獲得較穩定又充足的制氫電能。

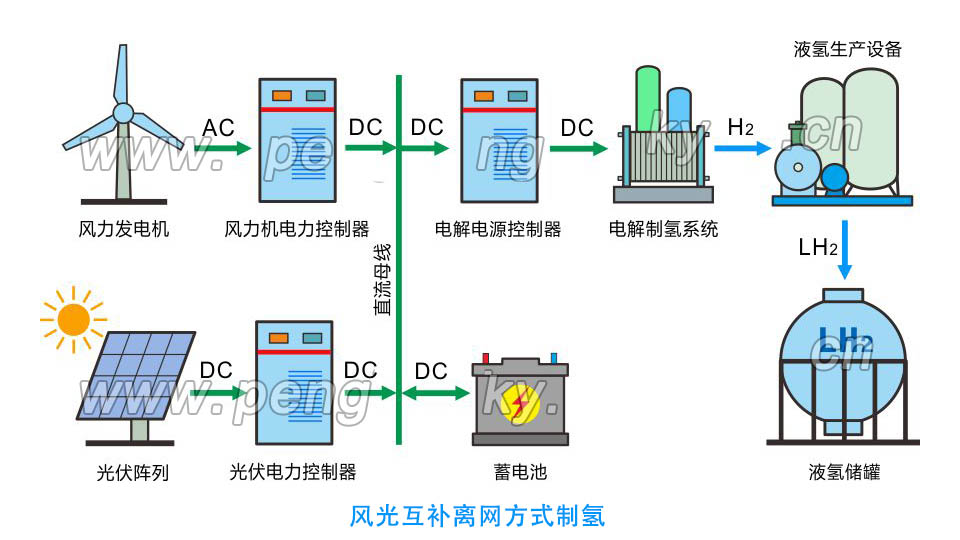

風力發電機輸出交流電經風力機電力控制器轉換成設定的直流電壓，輸送到直流母線上；光伏陣列輸出的直流電經光伏電力控制器轉換成設定的直流電壓，輸送到同一條直流母線上。

母線上的直流電輸送到電解水電源控制器，轉換成電解槽所需直流電壓供電解水用電。電解生成的氫氣經液氫生產設備成為低溫液氫輸送到液氫儲罐。

系統有蓄電設備，蓄電設備在風力發電機發電富裕時向蓄電設備充電，在風力發電機發電少時向電解水制氫電源供電。

圖7是離網型風光互補制氫系統示意圖。系統可有多臺風力發電機與多個光伏發電陣列組成。

風電與光電制氫過程完全無污染，生產的氫氣被稱為綠色氫氣，簡稱綠氫。

風電與光電生產的氫氣可以儲存起來，當電網電量不足時可以通過燃料電池發電輸送到電網，達到用氫氣儲能的目的，稱為風光發電制氫儲能。
