前面介紹了電解水制氫的生產設備與氫的液化，本課件介紹氫的儲存與運輸。

目前主要有氣態儲存、低溫液態儲存、固態儲存方式，氫儲存技術不單是解決氫的儲存，更多的是解決氫的運輸方式。本課件介紹技術成熟、普遍使用的氣態儲存與液態儲存。

氫處于氣態時稱為“氣氫”，常溫常壓狀態下密度為 0.089 g·L-1。氣氫的活性和擴散性極強，儲存運輸過程中易引發泄漏，產生安全隱患。

為能夠保證儲存量、降低運輸成本，通常采取提高儲存容器壓力的方式，減小儲氫容器的體積、提高氫氣的儲存與運輸效率。氣態儲氫多以高壓氣瓶為儲氫容器，早期的采用金屬壓力氣瓶，稱為Ⅰ型瓶，后發展成纖維復合材料纏繞氣瓶，即Ⅱ型瓶、Ⅲ型瓶和Ⅳ型瓶。

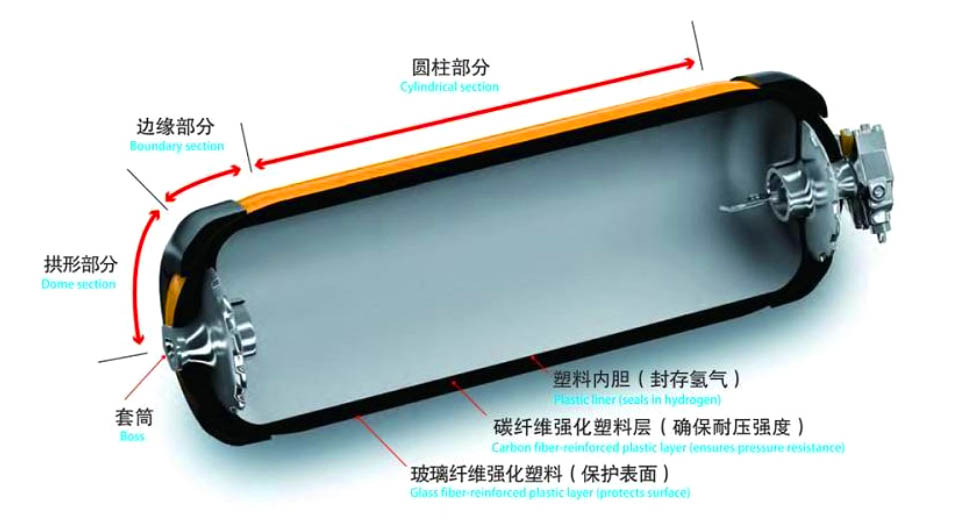

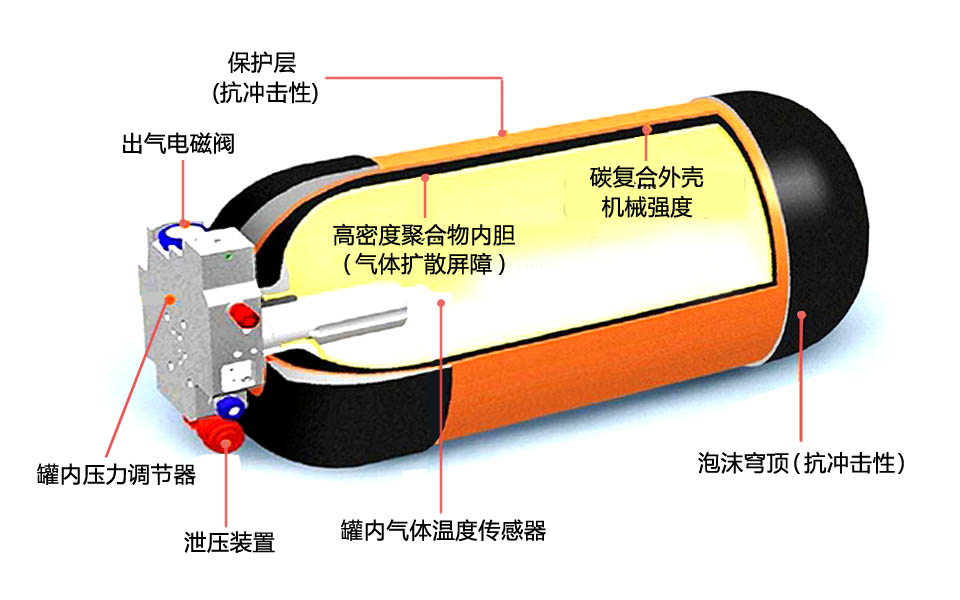

Ⅲ型瓶和Ⅳ型瓶是目前主流氣瓶，由內膽和碳纖維纏繞層組成。Ⅲ型瓶的內膽為鋁合金，Ⅳ型瓶的內膽為聚合物。碳纖維復合材料則以螺旋和環箍的方式纏繞在內膽的外圍，以增加內膽的結構強度。襯墊作為氫氣與復合層之間的屏障，防止氫氣從復合層基材的微裂紋中泄漏。采用了聚乙烯內膽與碳纖維全纏繞結構，目前Ⅳ型瓶的儲存壓力是70 MPa，我國也能生產Ⅳ型瓶。 圖1是用于氫燃料車的Ⅳ型瓶的結構圖（圖片來自網絡）。

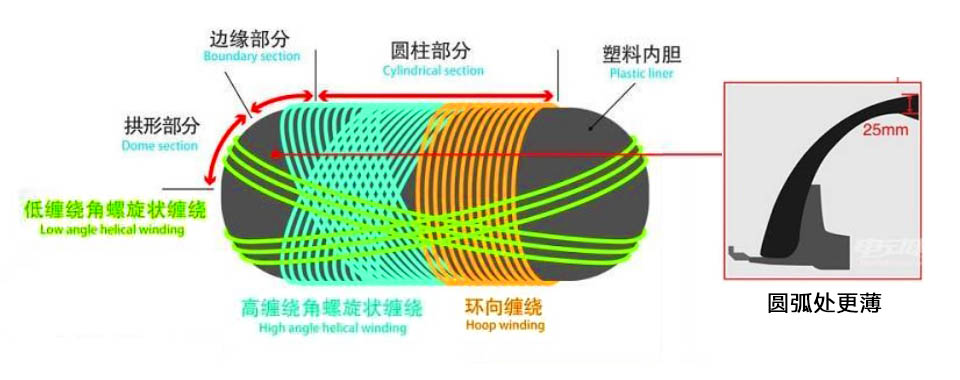

圖2是在聚合物內膽上纏繞碳纖維的示意圖（圖片來自網絡）。

圖3是某氫能源汽車配置的氫儲存瓶結構圖（圖片來自網絡）

氣氫加壓儲存的優勢：儲存容器制造難度較低；氣體壓縮機技術成熟。但氫氣壓縮過程中需消耗大量外部能量；對氫氣儲存容器的承壓強度、密封性要求高，氣瓶重量和尺寸較大，儲存的氫氣重量約占容器重量 1％～2％左右，儲氫量小、運輸成本高。

氫氣加壓、降溫冷卻至液化溫度以下轉為液體狀態時稱為“液氫”。處于一個標準大氣壓（約 0.1 MPa）下時氫氣的液化溫度為-253 ℃（20K）。液氫密度則約為氣態氫的 865 倍（約 76.98 g/L）。即使將氫氣壓縮至 70 MPa，其單位體積的儲存量也比不上液態儲存。

為了保證液氫處于20K的極低溫，儲氫容器必須強絕熱，采用雙壁層結構，內外壁層之間除保持高真空度，還要放置碳纖維、玻璃泡沫、膨脹珍珠巖、氣凝膠等絕熱材料。有些大容量長時間的儲存容器還要配置制冷裝置，確保液氫處于20K低溫。

為了進一步增加儲存量，可增加液氫的壓力，液氫是可以壓縮的，例如在－252℃下液氫的壓力從0.1 MPa增至23.7 MPa后，其儲氫密度從70 g/L增至87 g/L。這種高壓低溫液態儲氫容器不但要絕熱，還要耐高壓。

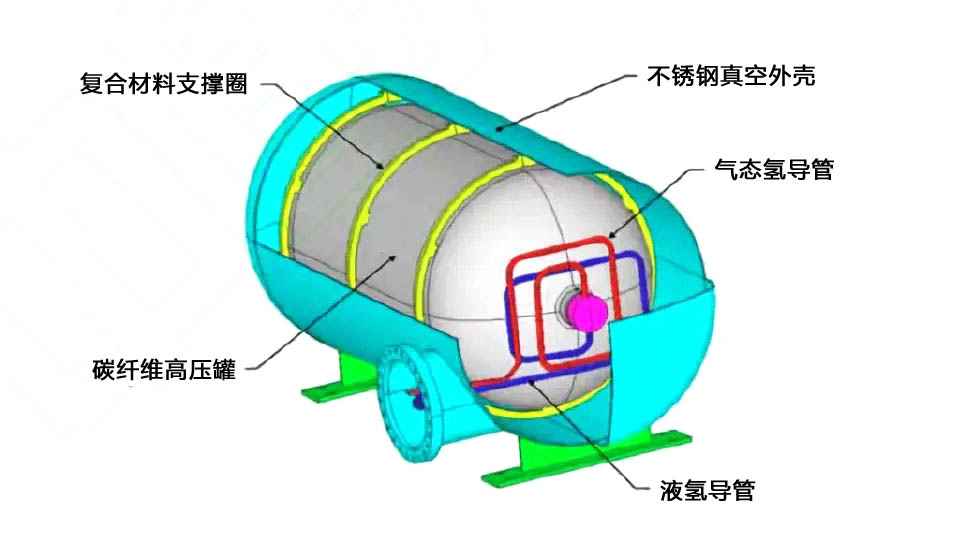

圖4為一種高壓低溫液態儲氫罐結構示意圖（圖片來自網絡），高壓儲氫罐內襯為鋁，外部纏繞碳纖維，可耐高壓。儲氫罐外殼由高反射率的金屬化塑料和不銹鋼組成，儲氫罐和外殼之間為真空狀態，兩著間由支撐圈固定，支撐圈是絕熱材料。

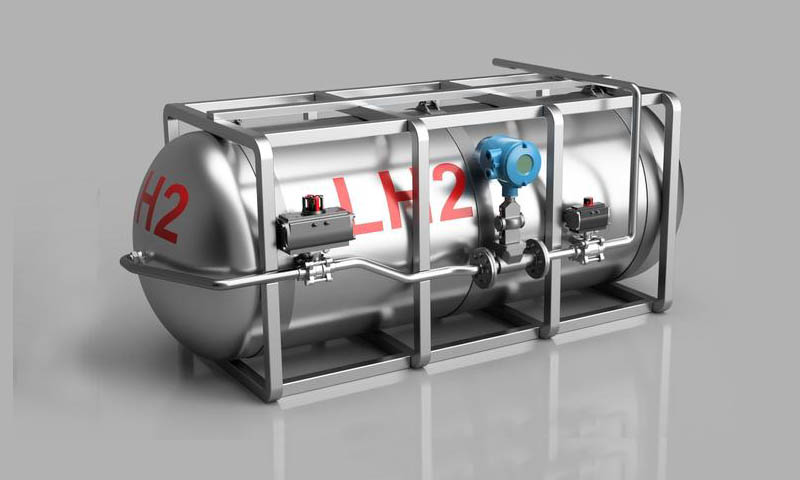

圖5是一種小型液氫儲罐（圖片來自網絡）

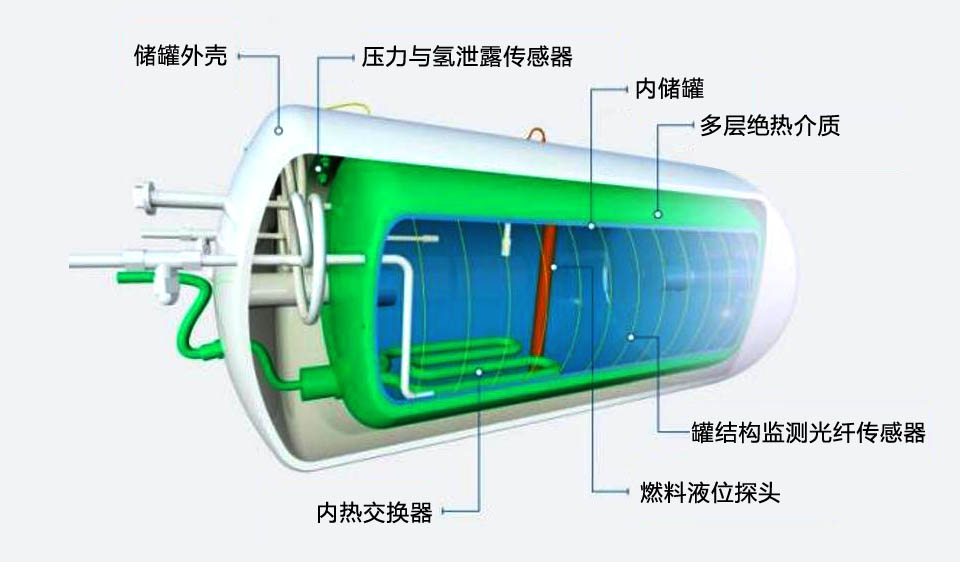

圖6是國外為民用航空研究開發的長壽命全復合材料液氫儲罐示意圖（圖片來自網絡）。采用內外雙罐設計，中間多層絕熱，內層包含一個燃料液位探頭、一個熱交換器和用于結構健康監測的無源光纖傳感器，外層裝有壓力和氫泄漏傳感器。

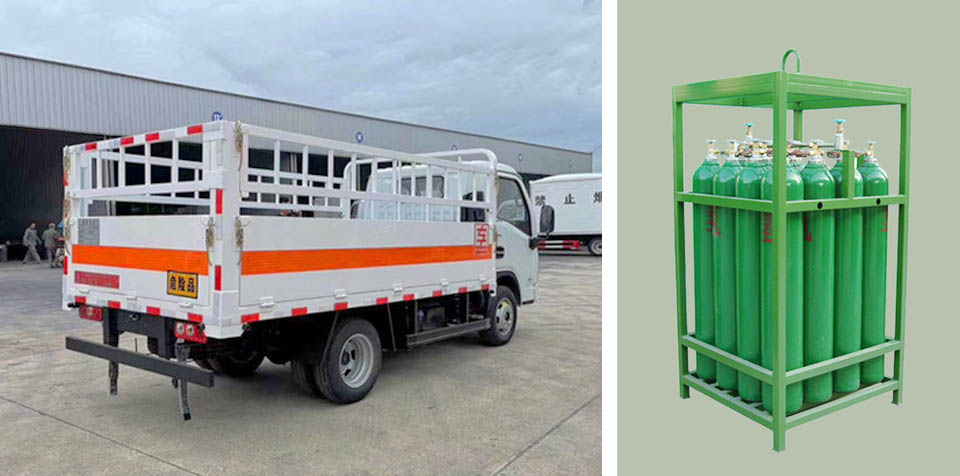

目前國內多采用高壓氣態運輸，高壓氫氣運輸分為集裝格和長管拖車兩類，其中，集裝格由多個40L的、壓力為15Mpa的高壓儲氫鋼瓶組成，類似氧氣瓶，運輸較為靈活，適用于需求量小的加氫站。圖7左圖是集裝格運輸車，右圖是裝有氣瓶的集裝格，把多個集裝格吊入集裝格運輸車進行運輸。（圖片來自網絡）

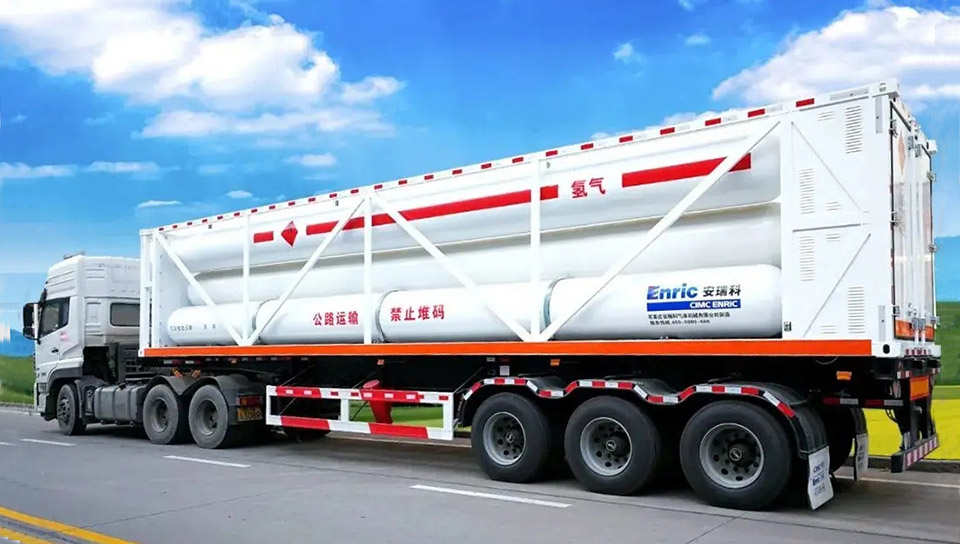

氣氫長管拖車結構為車頭部分和拖車部分，前者提供動力，后者主要提供存儲空間，由多個壓力為20Mpa、長約10m的高壓儲氫鋼瓶組成，可充裝約3500Nm3氫氣，且拖車在到達加氫站后車頭和拖車可分離，運輸技術成熟、規范較完善，國內的加氫站目前多采用此類方式運輸，圖8是氣氫長管拖車（圖片來自網絡）

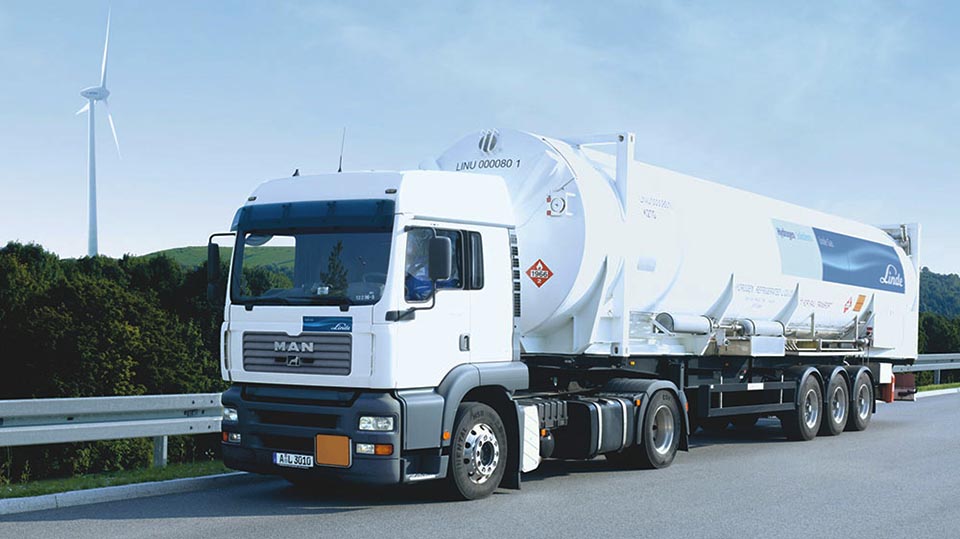

液氫槽罐車運輸是將氫氣深度冷凍至21K液化，再裝入隔溫的槽罐車中運輸，目前商用的槽罐車容量約為65m3，可容納4000kg氫氣。國外加氫站使用該類運輸略多于高壓氣態長管拖車運輸。圖9是液氫槽罐車（圖片來自網絡）。

管道運輸分為氣態管道運輸和液態管道運輸兩類。氣態管道直徑約0.25～0.3m、壓力范圍為1~3Mpa，每小時流量約310~8900kg氫氣。在歐美應用較廣。

液態管道采用真空夾套絕熱技術，由內層和外層兩個等截面同心套管構成，且兩個管套中間抽成真空狀態，防止內管內液氫的溫度擴散。

深冷鐵路槽車長距離運輸液氫輸氣量大、又相對經濟，儲氣裝置常采用水平放置的圓筒形杜瓦槽罐，存貯液氫容量可達100m3，部分特殊的擴容鐵路槽車容量可達120~200 m3。

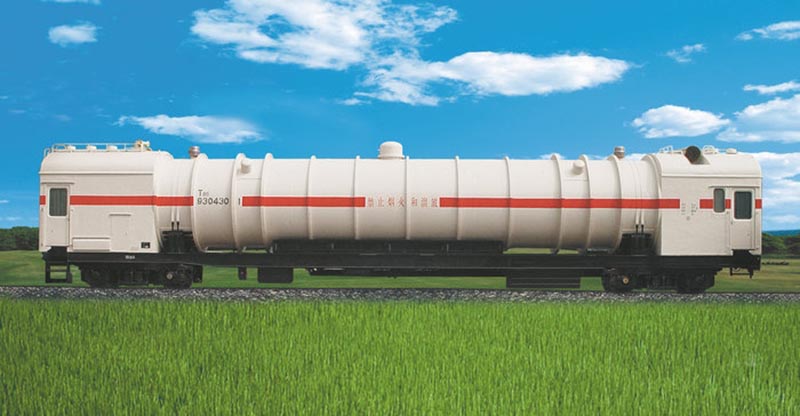

圖10是中國中車生產的T85型液氫罐車，罐總?cè)莘e85m3，可裝5t液態氫。（圖片來自網絡）

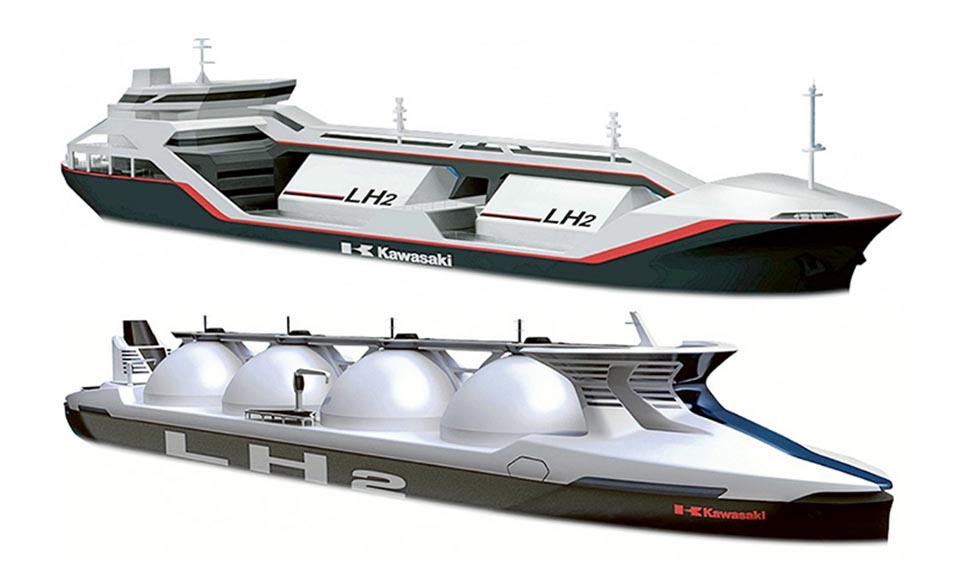

采用輪船運輸液氫，圖11是日本川崎重工運輸液氫的輪船結構圖，上面圖是采用2個方形液氫罐的運輸船，下面圖是采用4個球形液氫罐的運輸船。（圖片來自網絡）

氫氣液化過程消耗大量的能量，所消耗能量值約為所儲存氫能的30％左右；儲存液氫的容器為特制液氫罐，采用雙層真空絕熱壁面結構，并需加裝相關控制與安全保護裝置起到抗沖擊及減振作用，結構復雜性與加工成本高；外界熱量稍微滲入容器也會使其迅速氣化從而造成損失，因此，液氫氣化、泄漏也是必須面臨的重要問題之一。

高壓氣態氫、低溫液態氫輸送到用戶需要通過加氫設施對用戶進行加注。目前民用氫氣主要在交通運輸領域，例如氫能源小汽車、氫能源大客車（公交車）、氫能源大貨車等。氫氣通過加氫設施對車輛進行加注，下面簡介加氫站的基本組成。

加氫站氫氣來源主要是高壓氣罐運輸車，氫氣輸送管道。輸入的氫氣先輸進站內一級高壓氫氣儲罐緩存，壓力約20Mpa。經過氫氣壓縮機壓力達70Mpa，通過換熱器降溫使氫氣接近常溫，注入二級高壓氫氣儲罐儲存，高壓氫氣通過氫氣加注機向車輛加注。

高壓氣罐運輸車的氫氣也可直接經過氫氣壓縮機，通過換熱器降溫后注入站內高壓氫氣儲罐儲存。如果是管道氫氣，直接輸入氫氣壓縮機加壓。

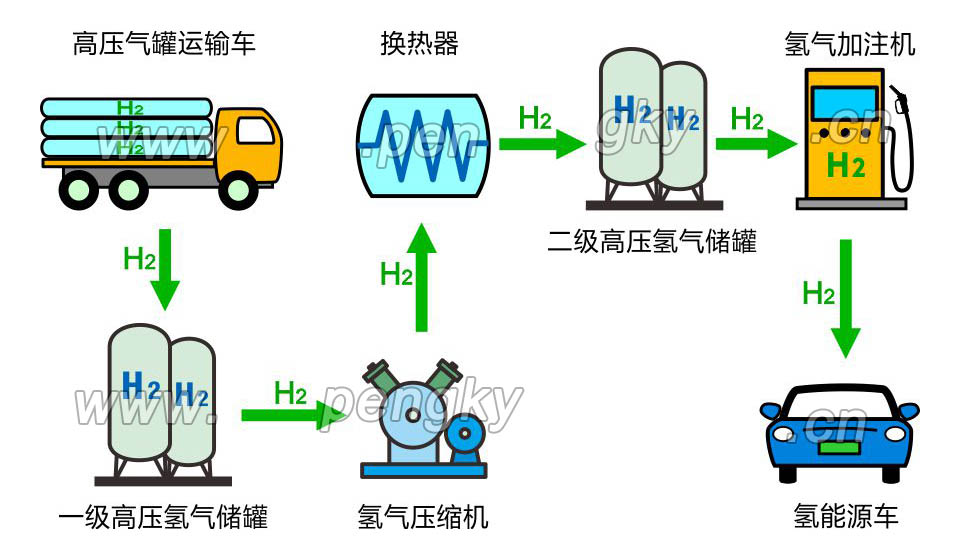

圖12是高壓氣態加氫站流程示意圖

加氫站液氫來源主要是液氫槽車，液氫先輸進站內液氫儲罐緩存。液氫經過液氫壓縮機加壓，約70Mpa，液氫通過蒸發器氣化成氫氣，注入高壓氫氣儲罐儲存，高壓氫氣通過氫氣加注機向車輛加注。液氫壓縮機與蒸發器的組合稱為液氫氣化器。

液氫槽車可直接連接液氫壓縮機，通過蒸發器氣化，然后注入站內高壓氫氣儲罐儲存。

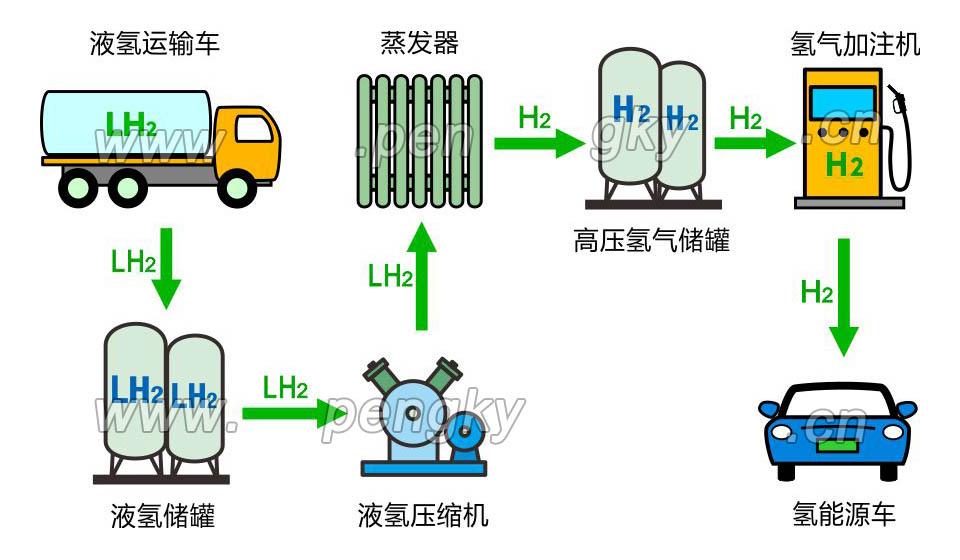

圖13是液氫加氫站流程示意圖
