氫氣液化技術

氫氣在101kPa壓強下，溫度是-252.87oC（20.28K）時變成液態氫。

液氫生產方法主要有三種液化循環：節流氫液化循環、帶膨脹機的氫液化循環、氦制冷氫液化循環。氦制冷氫液化循環安全性較好，但單位能耗也較高，氦氣制冷復雜，所以氦制冷氫液化循環目前用得少，本課件僅介紹前兩種方法。

利用節流閥的節流效應使原料氣液化的循環，也稱為林德液化循環。

壓縮氣體，通過節流膨脹，可使氣體溫度降低。但氫在低于80K 時進行節流才有較明顯的制冷效應。因此，必須借助外部冷源（如液氮）對氫氣進行預冷，在壓力高達10-15MPa，溫度降至70K以下時進行節流，才能以較理想的液化率(25%)獲得液氫。

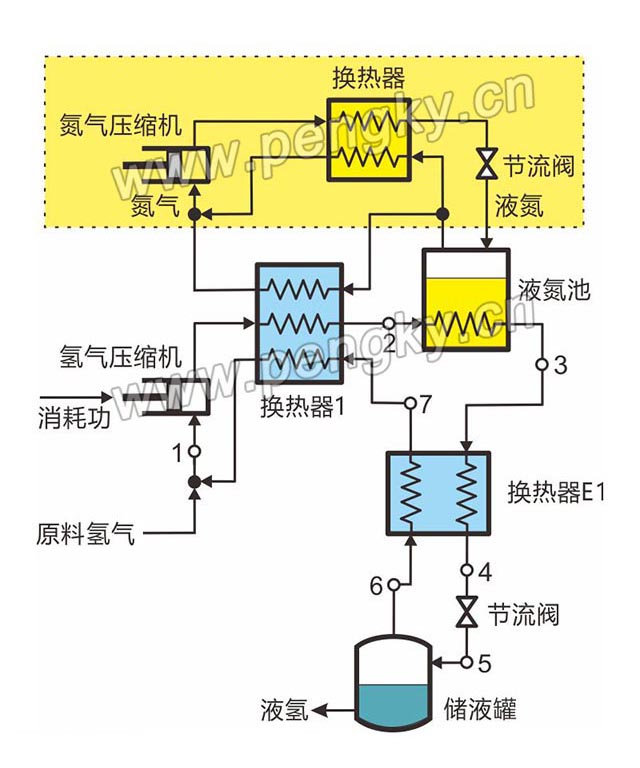

圖1是該系統的工藝示意圖。圖上方黃色部分為液氮生成部分，氮?dú)饨?jīng)氮?dú)鈮嚎s機壓縮后降溫，再通過節流閥膨脹生成70K左右的液氮到液氮池。

常壓、常溫的原料氫氣（狀態1）在壓縮機中壓縮，經換熱器降溫后實現等溫壓縮變?yōu)闋顟B(tài)2。然后再經液氮預冷為狀態3（溫度低于80K），經換熱器E1降溫到狀態4。通過節流閥等焓膨脹降溫到狀態5（溫度20K），部分氫氣轉變?yōu)橐后w從貯液罐排出；未液化的部分氣體（狀態6）在換熱器E1中復熱至狀態7。再把剩余冷量供給換熱器1，然后與原料氣匯合（狀態1）進入壓縮機，開始下一個熱力循環。

節流循環流程簡單，沒有在低溫下運轉的部件，可靠性較高。由于采用節流循環液化氫單位能耗高，僅在小型氫液化裝置中應用較多。

在絕熱條件下，壓縮氣體經膨脹機膨脹并對外作功，可獲得更大的溫降和冷量。下面簡介依據克勞德液化循環原理的液氮預冷帶膨脹機的液化循環系統。

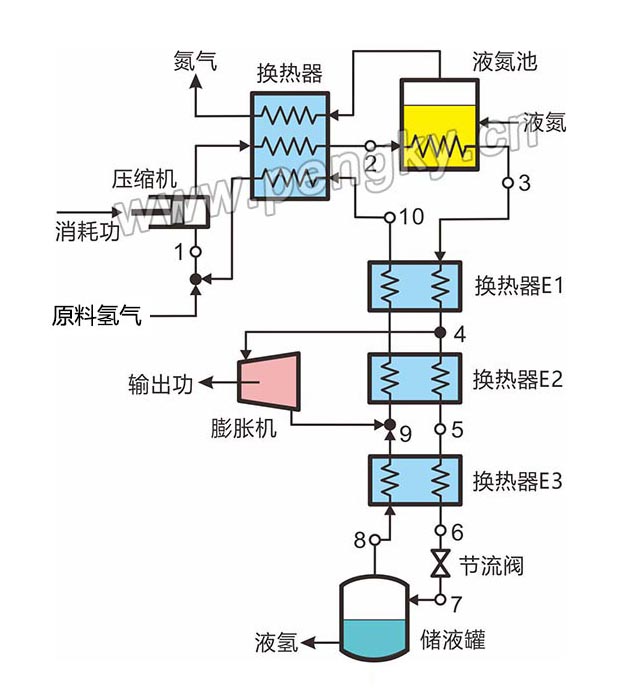

圖2是該系統的工藝示意圖。液氮生成部分原理與圖1一樣。

常壓常溫的原料氫氣（狀態1）經壓縮機壓縮，經換熱器降溫后實現等溫壓縮變?yōu)闋顟B(tài)2。然后再經液氮預冷為狀態3，經換熱器E1降溫到狀態4。

換熱器E1輸出的狀態4氣體分為兩部分，一部分氣體繼續經換熱器E2，降溫到狀態5，經換熱器E3降溫到狀態6。通過節流閥后等焓膨脹降溫到狀態7，部分氫氣轉變?yōu)橐后w從貯液罐排出，未液化的部分氣體（狀態8）在換熱器E3中復熱至狀態9。

換熱器E1輸出的狀態4氣體另一部分在膨脹機中等熵膨脹降溫至狀態9的氣體，與在換熱器E3中復熱至狀態9的氫氣匯合，在換熱器E2、E1中復熱至狀態10，再把剩余冷量供給換熱器，然后與原料氣匯合（狀態1）進入壓縮機，開始下一個熱力循環。

膨脹機膨脹制冷不僅可以效果好，膨脹機輸出的能量還可以補充系統消耗的能量，所以帶膨脹機的液化循環單位能耗較低。膨脹機的液化循環系統的工作壓力為3~4MPa，遠低于林德液化循環的工作壓力，使系統更安全。故目前在氫液化中的應用最為廣泛。

氫分子由兩個氫原子組成，但兩個原子核自旋方向不同，存在著正、仲兩種狀態。兩個原子核自旋方向相同的是正氫，兩個原子核自旋方向相反的是仲氫。常溫的氫氣穩定狀態含75%正氫和25%仲氫，稱為正常氫或標準氫。隨溫度降低仲氫濃度增加。穩定的液氫仲氫濃度為99.8%。

把常溫的氫氣液化后生成的是液態正常氫，是一種不穩定狀態。液態正常氫會自發地發生正態到仲態轉化，直到相應溫度下的平衡氫。氫的正到仲轉化是放熱反應，如果把液態正常氫直接裝入儲氣罐，盡管儲氣罐是絕熱的，液氫正到仲轉化放出的熱量會使液氫沸騰蒸發，蒸發的氫氣只能放空。24小時液氫大約要蒸發損失18% ，100小時后損失將超過 40%。

在氫的液化過程中采用催化劑實現正到仲的轉化，而且是幾級的催化轉化，每級溫度不同，采用的催化劑也不同，以達到最佳轉換效果。所以在氫液化循環流程中還有幾級正到仲轉化設備，圖2只是循環的基本流程，沒有正仲轉化這部分。由于氫的正到仲轉化是放熱反應，每級仲轉化設備還要有相應的降溫措施，這也是氫氣液化設備復雜的原因。

氫液化系統的主要設備從外觀看主要有氫氣壓縮機、氫氣液化器真空冷箱、氫氣儲罐、氮?dú)鈨?chǔ)罐、液氧儲罐、控制柜。

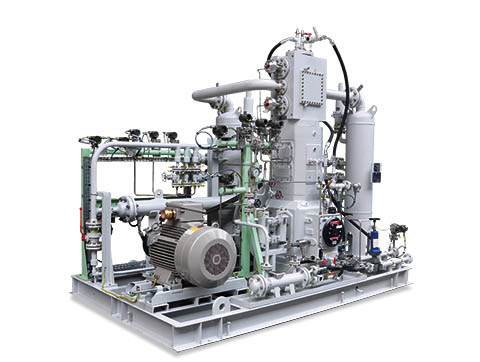

液化氫氣的壓縮機多數采用采用活塞式壓縮機。圖3是世界著名的壓縮機廠商蘇格蘭豪頓集團的活塞式壓縮機的圖片（照片來自網絡）。系統需2臺壓縮機，一臺用于壓縮氫氣，另一臺用于壓縮氮?dú)狻?

氫氣儲罐用來儲存純凈的原料氫氣，氮?dú)鈨?chǔ)罐儲存用來預冷的氮?dú)猓簹鋬?chǔ)罐用來儲存生產的液氫。液氫儲罐采用絕熱儲罐。

真空冷箱是氫氣液化的核心部分也稱為氫液化器，把所有深冷設備（多個換熱器、膨脹機、節流閥、液氮系統等）都集成在一個真空冷箱中，盡量減少冷量的損失。氫氣壓縮機把氫氣加壓后輸入到真空冷箱，氫氣在真空冷箱中冷卻液化。

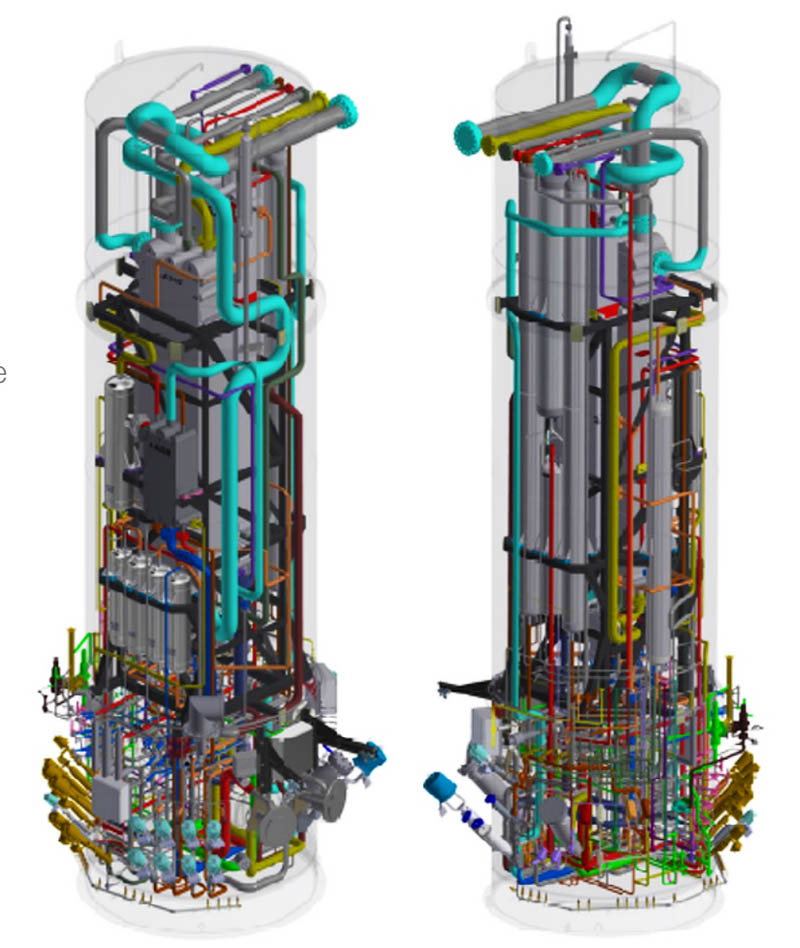

圖4是美國Chart公司的氫氣液化器真空冷箱的 3D 模型圖（圖片來自網絡）。圖片從相反的兩個角度顯示真空冷箱內部結構。

圖5是美國Chart公司的氫氣液化器真空冷箱吊裝照片（照片來自網絡）。真空冷箱采用垂直安裝。

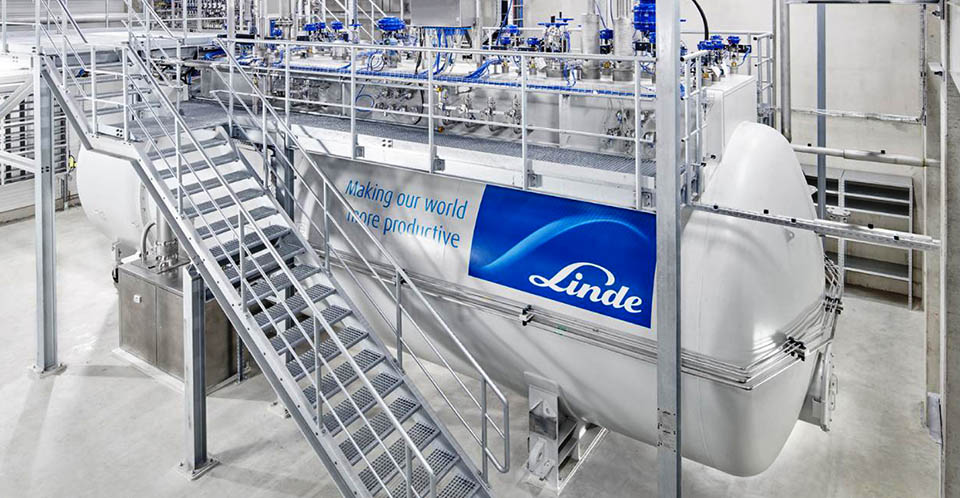

圖6是德國林德集團的氫氣液化器（真空冷箱照片），真空冷箱采用水平安裝。（照片來自網絡）

對于特大型氫氣液化系統，可采用多個真空冷箱，第一個冷箱將氫氣從環境溫度冷卻到 80 K，第二個冷箱從 80K 冷卻到 20 K，根據規模需要液氮系統也可單獨設個冷箱。

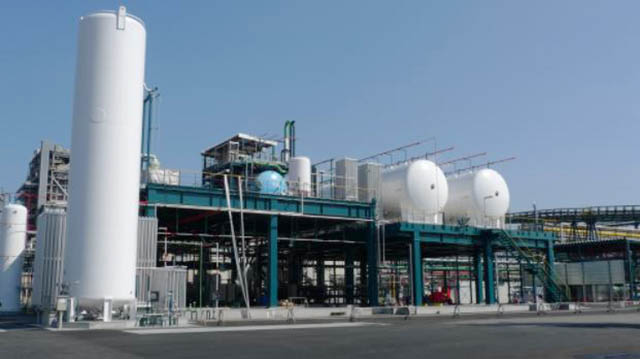

圖7是德國林德集團的特大型氫氣液化系統。

氫氣液化設備復雜，液化過程消耗大量的能量，所消耗能量值約為所儲存氫能的30％左右，儲存與運輸也較困難。目前國內液氫主要作為火箭發動機的燃料，液氫在民用領域的應用還未普及。
