風輪的實度

在“風力機基礎知識”一節中介紹了風輪實度的概念：風力機葉片（在風向投影）的總面積與風通過風輪的面積（風輪掃掠面積）之比稱為實度（實度比、容積比），是風力機的一個參考數據。

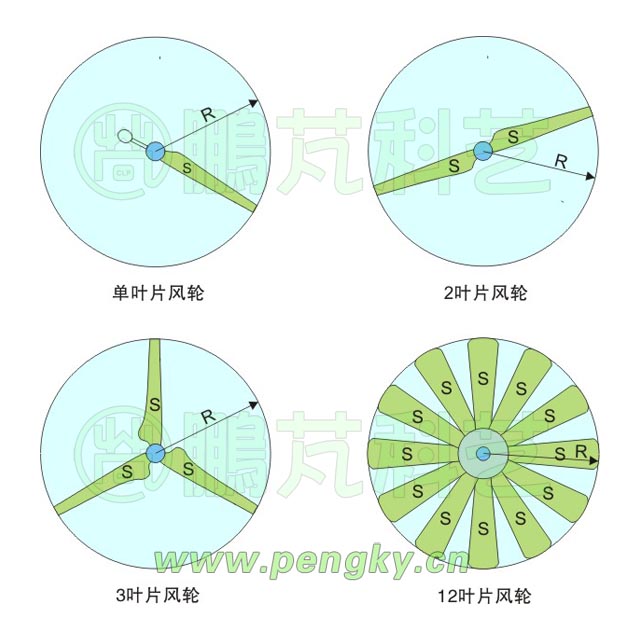

圖1是幾種水平軸風力機葉輪，繪有單葉片、雙葉片、三葉片、多葉片四種葉輪的示意圖，S為每個葉片對風向的投影面積， R為風輪半徑，B為葉片個數，σ為實度比，

在圖1中從單葉片到三葉片的風輪實度比小，是低實度風輪，12葉片的風輪實度比高，是高實度風輪。

目前絕大多數水平軸風力發電機的風輪采用3葉片形式，一段來自網絡的視頻顯示了這種風力機的風輪的結構。

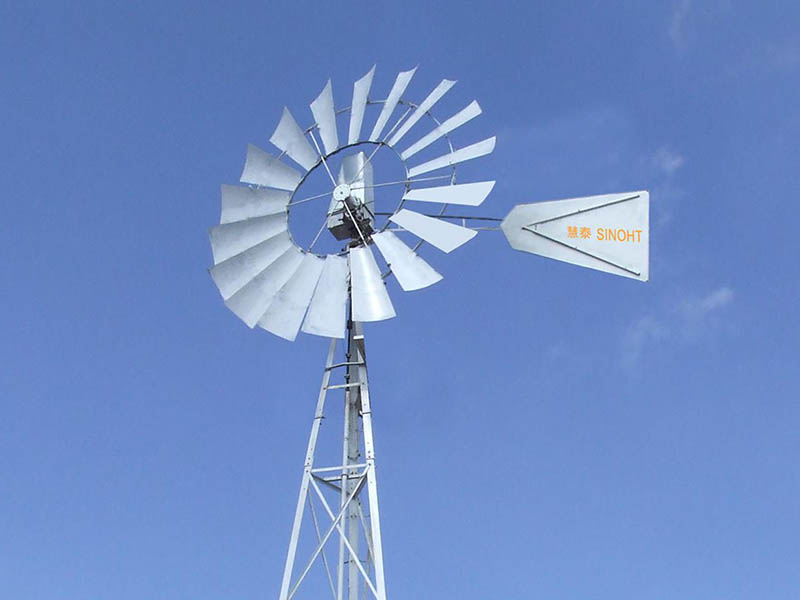

也有一些農用抽水風力機與一些小微型風力機采用多葉片的形式，見圖2。

一些初接觸風力發電機的人常發出疑問，認為三個細細的葉片讓大多數風都漏掉了，為什么不采用多葉片風輪以便接受更多風能。也有些人設計一些高實度風力機，甚至前后兩級高實度風輪的風力機，認為是風能利用率很高的風力機，其實高實度的風輪不一定能提高風能利用率，結果可能相反。

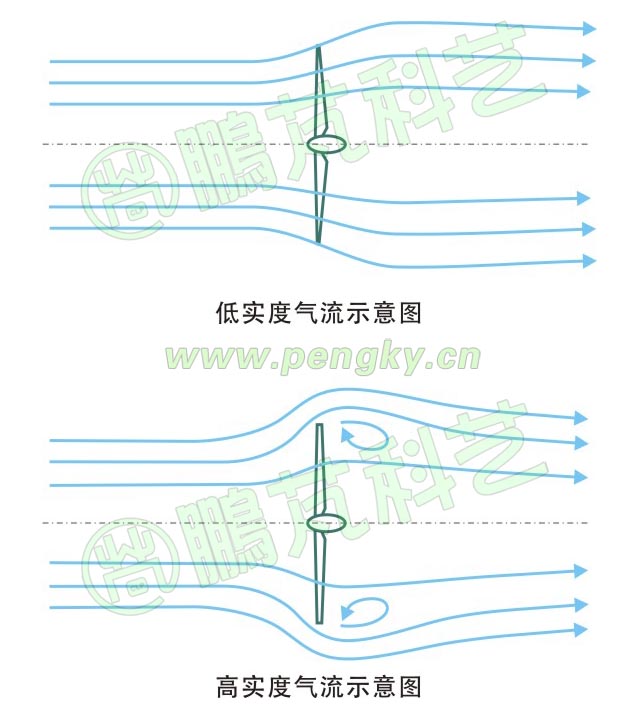

我們通過圖3來作簡單的解釋：圖中上部分是風通過普通三葉片（低實度）風輪的氣流示意圖，氣流通過葉輪做功后速度減慢，由于速度變慢氣流向四周發散，就有圖中所示的氣體發散的流動曲線。舉個例子，一隊人馬（按2列排列）沿路跑步，經過某點時的人速度減慢為原來的二分之一，在該點后這些減慢的人群將變?yōu)?列才能保持原有間距，將占用更寬的路面。

圖3下部分是風通過多葉片（高實度）風輪的氣流示意圖，多葉片大大增加了氣體通過的阻力，一部分氣流會分開繞過葉輪流向后方，這部分氣流沒有通過葉輪做功，所以葉輪實際得到的風能量減少了，這就是多葉片風力機得不到更多風能的重要原因。

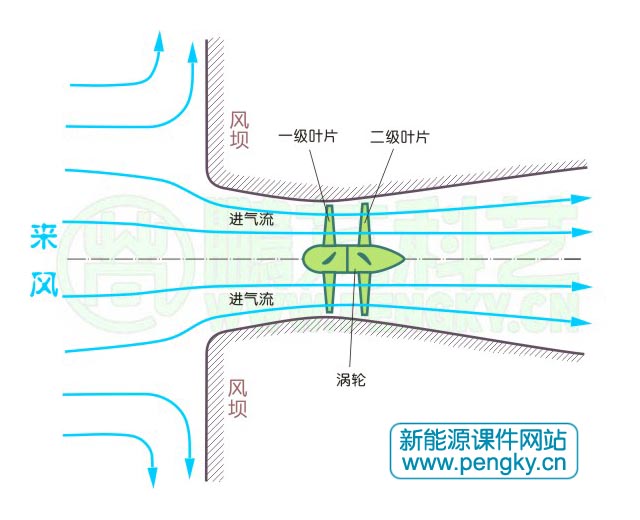

能不能不讓氣流繞過葉輪呢，那只有將風輪外圍的風擋住（圖4），設立一個風壩，風壩中開有氣流通道,風輪安裝在氣流通道中,這樣氣流就不會繞過風輪，由于風壩造成壩前與壩后有較大的壓差，通道的后段擴散使進入通道內的氣流速度會比原風速提高許多，足以推動實度較大的風輪高速旋轉，若風壩夠大，還可再增加一級風輪葉片來提高風能利用率。

如果僅從風壩前來風速度與風輪面積來計算風能利用率肯定超過貝茨極限，實際上應該把風壩的面積作為受風面積，這樣算來風能利用率就很小了，而且建立風壩會使成本大大增加，沒有實際應用價值，除非有現成的物體或建筑物充當風壩，由于這樣的風壩不會隨風向轉動的，也只能應用在風向長期較穩定的地方。

在風輪外周安裝擴散器，可以提高擴散器內的風速，也可適當增加風輪的實度，有關擴散器的應用見擴散放大器風力機一節。

低實度少葉片風輪是不是讓絕大部分氣流漏掉了呢？如果風輪沒有旋轉，風葉是靜止的，絕大部分氣流確實漏掉了，但在風輪高速旋轉時，情況就不同了。低實度風力機運轉速度較高，葉片線速度較風速高許多倍，有高的葉尖速比，在氣流通過葉輪厚度這段時間里，葉輪旋轉了較大的角度，所有葉片掃過了大部分通過葉輪的氣流，也就是說通過葉輪的大部分氣流都對葉輪做了功，所以低實度少葉片的風輪在高速旋轉時可獲得較多的風能。

而實度比過高的風輪，不但阻礙了氣流的通過，旋轉葉片的尾流還造成葉片間的相互影響、另外葉片失速等問題都會降低風力機的效率。

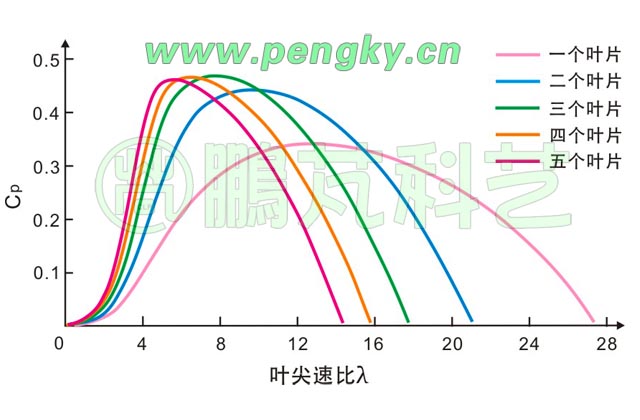

選取多少葉片合適，國內外做了大量實驗，圖5是從單葉片到五葉片水平軸風力機的風能利用系數曲線圖。橫坐標是葉尖速比，葉尖速比是風輪葉片尖端線速度與進風輪前的風速之比；縱坐標是風能利用系數（功率系數），風能利用系數是風力機獲得的功率與通過風力機葉片掃掠面積的風功率的比值。

從風能利用系數曲線圖中看到5葉片到3葉片都有較高的最大風能利用系數，但5葉片與4葉片在最大風能利用系數時尖速比范圍較小（即可用風速變化范圍較小）。由于風力發電機希望風輪轉速高（可減小齒輪箱的增速比），還要在較寬的風速范圍都能獲得高的風能利用系數，也就是要能在較寬的葉尖速比范圍工作，采用3個、4個、2個葉片運行在高葉尖速比時仍有高的風能利用系數。

低實度風輪葉片少，葉片較窄，比多葉片的高實度風輪造價低，所以采用低實度風輪，高尖速比運行是風力發電機的選擇，也就是三、二、四葉片是風力發電機常用的選擇，用得最多的是三葉片，這也就是“一根桿子三根針”的結構。當然選擇三個葉片還有風力機結構強度、外觀等其他原因。

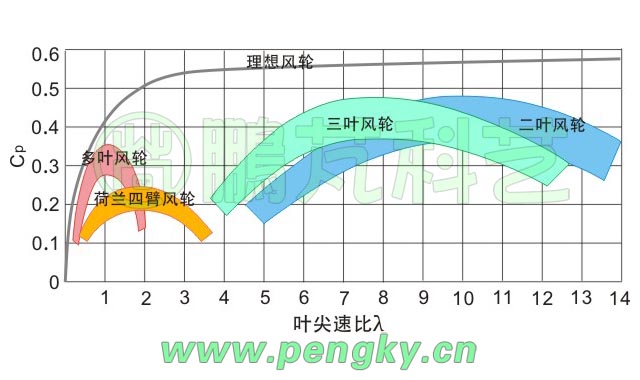

多葉片風輪的實度大，風能利用率相對低一些，在圖6中左側示意多葉片風輪（高實度風輪）的風能利用系數曲線，它的葉尖速比范圍也小（不超過2）。但多葉片風輪也有優點，同樣直徑的多葉片風輪比少葉片風輪在相同風速時輸出力矩大得多，而且低風速起動能力很強，所以在農村抽水、碾磨中用得較多。

在風速穩定的地區特別是低風速地區，根據不同用途，采用4至8個葉片的風力機有可能獲得較好的風能利用效果。多葉片風力機一般只用在固定葉片風力機，對于可變槳的風力機就要考慮增加葉片的成本。

以上只是簡單的介紹了風輪的實度與風能利用系數的基本常識，實際情況要復雜些，相同葉片數的風輪也會因葉片弦長（葉片寬度）不同而風輪實度不同，同時葉片的攻角、形狀都直接影響風力機的風能利用系數。

實度不僅僅在水平軸風力機有重要意義，在升力型垂直軸風力機中也很重要，真正運行在升力狀態下的垂直軸風力機多采用2個葉片或3個葉片，而且葉片窄，風輪實度很小。

還有一個有趣的問題：許多看過實際風力發電機的人會問三個葉片旋轉那么慢能發出電來嗎，實際上葉片旋轉并不慢，葉尖速度達每秒數十米。一臺風輪直徑100m的風力機，其風輪圓周長約314米，在普通風速下風輪轉速約每分鐘12轉，5秒一轉，此時葉尖速為每秒62.8米，每小時226公里，比高速公路上的汽車還快得多。風輪轉速不能太快，太快了對葉片強度要求高，會增加很多成本；而且高速旋轉的葉片會產生極大的噪聲。
