葉片可擺動的垂直軸風力機

在達里厄風力機一節中我們說過：為了使達里厄風輪不失速運行，葉尖速比至少要大于3，在風輪啟動過程中，葉尖速比是從小增大的，為了使風輪在葉尖速比小于3能運行，就必須使用可調攻角的葉片，也就是說葉片角度要可以改變。

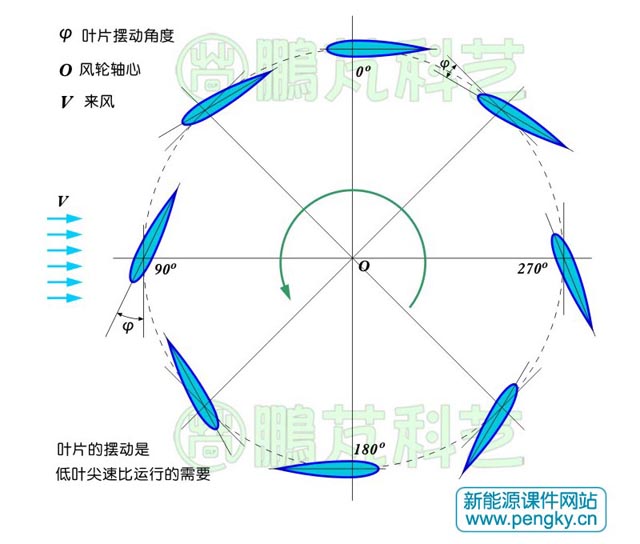

圖1是可擺動葉片在不同位置的擺動示意圖，表示在葉尖速比僅1.5時的葉片姿態。當葉片在向風側（90度）時，相對風速與葉片運行方向夾角接近34度，為保證不失速運行，葉片向內擺22度，這樣葉片與相對風速的攻角只有12度，不會進入失速狀態。葉片在背風側（270度）時，葉片向外擺22度，也不會進入失速狀態。

擺動的葉片即可解決達里厄風力機不能自起動的問題，又可改善達里厄風力機的工作特性。

垂直軸風力機的攻角控制比水平軸風力機麻煩多了，水平軸風力機僅在風速發生變化時才改變攻角，改變角度也不大；而垂直軸風力機葉片的攻角在風輪旋轉時是不斷變化的，即使風速不變?cè)诓煌恢眯枰臄[角也是不同的，其擺角的變化是連續不間斷的，風輪每旋轉一周葉片按規律左右來回?cái)[動一次。對于小型風力機風輪轉速為每秒數轉，葉片每秒就要左右來回?cái)[動數次。

控制葉片擺動的理想方法是采用微處理器根據功率要求、風向與風速調節翼片的擺角，使葉片在各個位置上都能產生最大的轉矩，采取這樣技術的達里厄風力機效率完全可以達到水平軸風力機的水平。但葉片連續不間斷的頻繁運轉要求葉片控轉機構有很高的靈活性與可靠性，制造加工的復雜與控制系統的可靠性要求使之成本高昂，只適用于大中型風力機，而且目前用于控制的數學模型還不成熟，尚無真正的應用案例。

采用機械控制機構來控制葉片角度主要有凸輪控制式與擺線控制式，凸輪控制式可得到較理想的角度變化，但控制變化規律是固定的，每個位置的擺動角度是不變的，對于不同的風速適應性較差，而且需要對風裝置。擺線控制式的角度變化不是最佳的，但可以改變控制角度的大小，以適應氣流速度與負載的變化，也需要對風裝置。

總的說來采用機械連桿、凸輪、滑塊的控制方式結構較復雜，用在風力機中顯得龐大笨重，高速運轉時的噪聲也大，一般只用在潮流發電裝置中作水輪機使用。

本節不介紹上述類型的風力機，僅介紹靠風力推動葉片擺動的風力機。

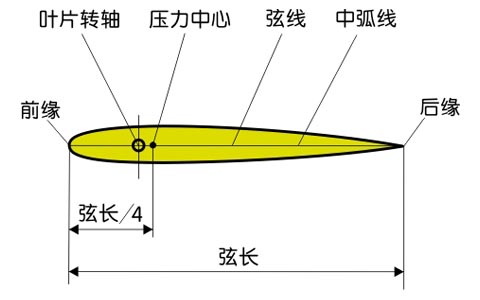

葉片采用對稱翼型，為長直型，葉片上有葉片轉軸，葉片轉軸在葉片弦線上，在葉片壓力中心前方，也就是在弦線四分之一前，風力就可推動葉片擺動，圖2是葉片轉軸位置圖。

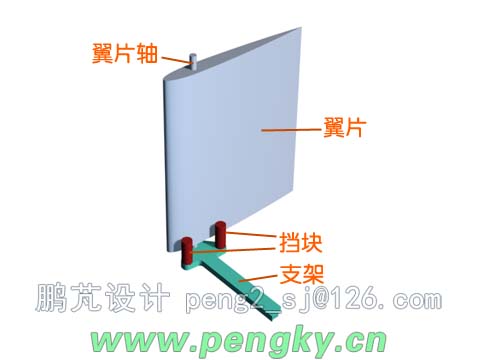

葉片通過葉片轉軸安裝在風輪支架上，圖3是一個葉片（截短圖）與支架（部分圖）。

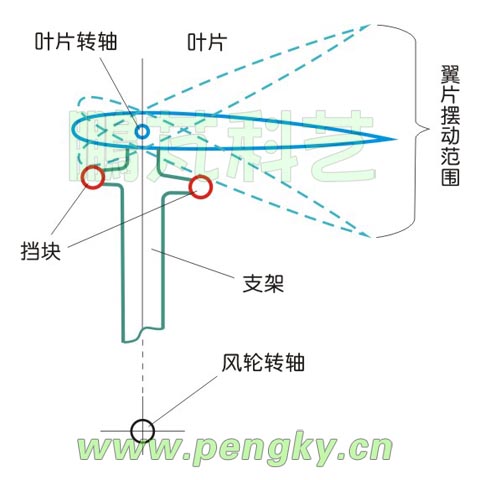

在支架上有兩個擋塊，限制葉片的擺動角度，葉片可在限制范圍內正負方向擺動,見圖4。

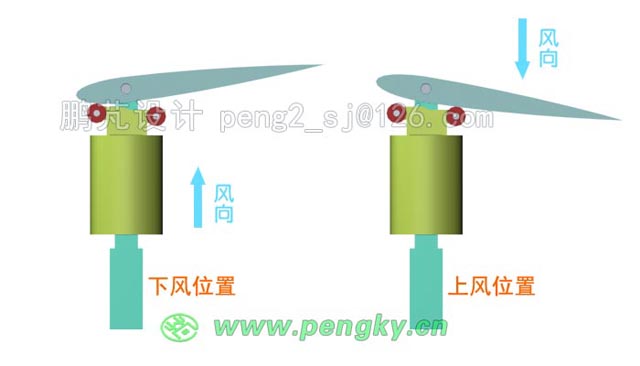

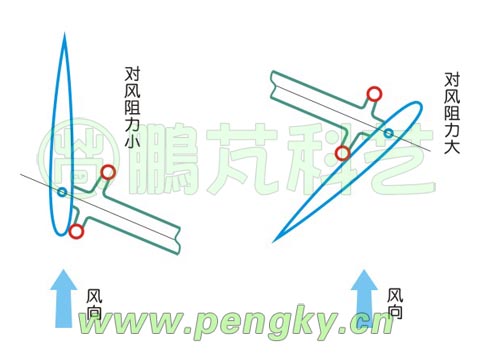

在靜止時，在風的作用下兩個葉片分別擺向不同位置，對風的阻力不同，兩葉片的阻力差就會產生轉矩使風輪旋轉。這就解決了自起動問題，在有三個以上葉片時，效果更好。圖5是風輪兩側對稱的兩個葉片在風作用下的初始狀態。

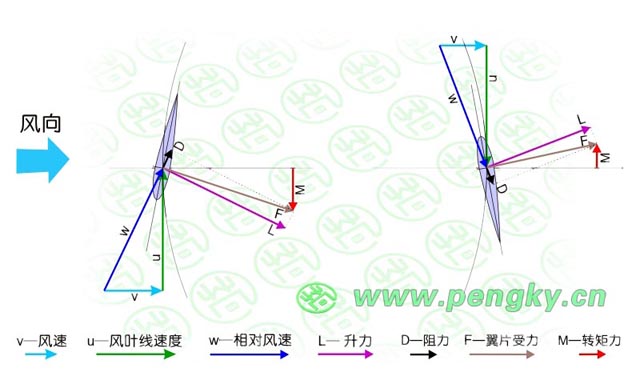

葉片隨風擺動可使風力機在較低的尖速比時能較好的工作，以適應較寬的風速范圍。葉片旋轉至風輪向風側時，葉片向風輪內側偏擺，葉片旋轉至風輪背風側時，葉片向風輪外側偏擺，均能形成較大的轉矩力，圖6左方是葉片旋轉至風輪向風側時受力狀況，圖6右方是葉片旋轉至風輪背風側時受力狀況。

這種方式的缺點是葉片順風位置較多，葉片在風向的兩側時是在擋塊中間位置，是隨風擺動位置，不產生升力，而且擋塊限制的范圍越大，順風位置的范圍越大。由于擺動角度的限制范圍不變，最大葉尖速比受到限制，如擺動的范圍是±15度，葉片的最高葉尖速比就不會超過4。

從機械角度講，葉片與與擋桿間的撞擊不但對結構有損害，也有較大的噪聲。

一種靠離心力的V形滑動擋塊可以根據風輪轉速改變擋塊的位置，可實現在不同轉速下有不同擺動角度限制，在進入正常運行時葉片幾乎不擺動,有較好的效果，但在擺動時仍有撞擊現象。這是國內較早推出的葉片擺動控制方法，有興趣者請閱專利《CN 1009569B》。

使葉片擺動角度連續可調，在風速低與轉速低時擺動角度大些，在風速高與轉速高時擺動角度要減小些，擺動不要有撞擊現象。一種利用風輪旋轉產生離心力推動擋輪來調節葉片擺動角度的方法可達到此目的。

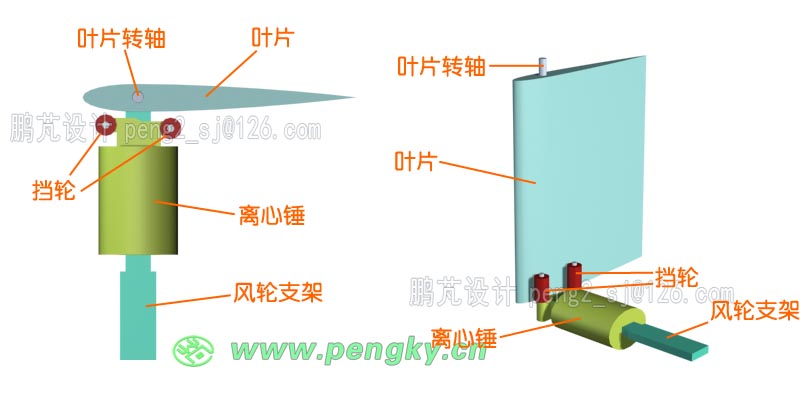

在風輪支架靠葉片位置設置一個滑道，在滑道上有一個滑塊，滑塊可在滑道上自由滑動，滑塊上有兩個檔輪，為加大滑塊質量附加了一個離心錘，圖7左圖為該結構頂視圖，右圖為該結構透視圖。由滑塊、兩個檔輪、離心錘共同構成離心滑動控制件。

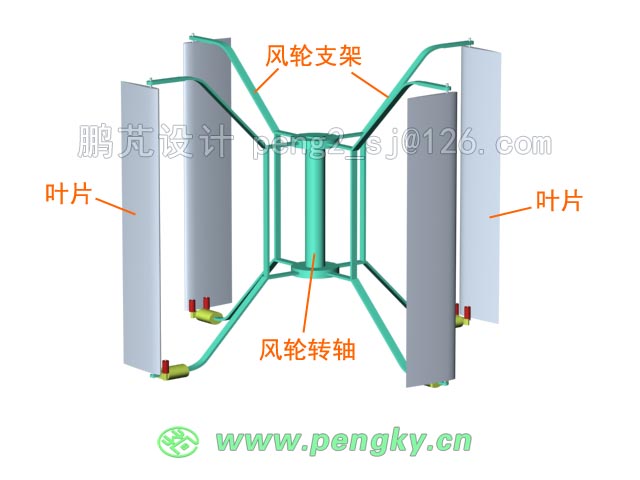

一個由4個葉片組成的風輪由圖8所示

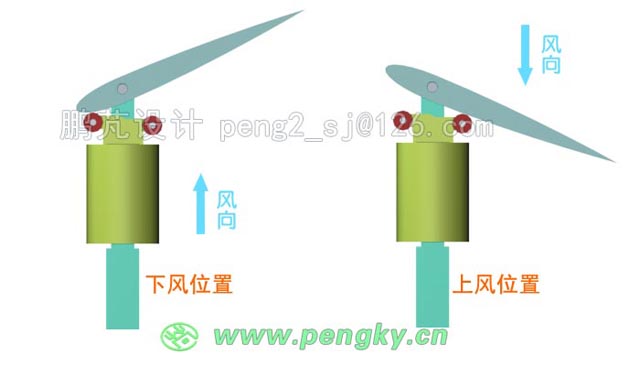

把風輪安裝在風力機主軸架上，風輪就會隨風旋轉。離心滑動控制件受到離心力作用而緊靠葉片，隨轉速增高其對葉片的壓力加大。在圖9中，是在轉速較低時，離心滑動控制件對葉片的壓力較小，風力推動葉片以較大角度偏擺，使葉片能在不失速的情況下工作，以取得較大的升力矩推動風輪旋轉。

在圖10中，是在轉速較高時，離心滑動控制件對葉片壓力較大，風力僅能推動葉片在較小的角度偏擺，在額定風速正常運行時，擺角基本為0，可使葉片在以較大的葉尖速比運行，以取得較大的風能利用系數推動風輪旋轉。

這種利用離心滑塊控制葉片擺動角度的效果是不錯的，不但能自起動，而且能在較寬的風速變化與較寬的負荷變化時較好的工作。但為保證葉片擺動的靈活性對滑動機械件加工要求高，滑動機械件的密封與維護都較麻煩。
