升力－阻力結合式垂直軸風力機

為解決達里厄風力機不能自起動的缺點，在在一些小型風力機轉軸上加裝阻力式風葉幫助起動，加裝雙S式風輪是簡單實用的方案，在阻力型垂直軸風力機欄目中對S式風輪的工作原理有詳細介紹，雙S式風輪結構簡單、緊固，任何風向都可起動旋轉。

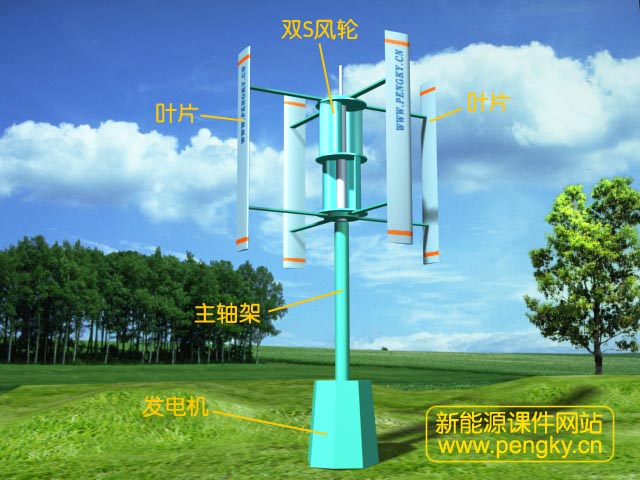

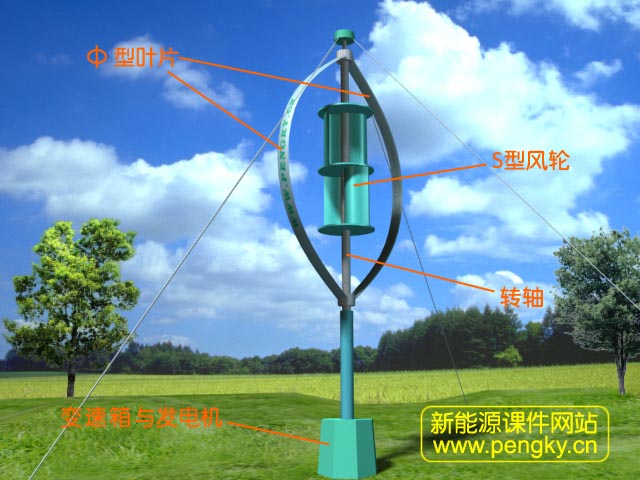

圖1為一個加裝雙S式風輪的達里厄風力機，也稱為Ｄ－Ｓ結合達里厄風力機，是升力－阻力結合式垂直軸風力機。

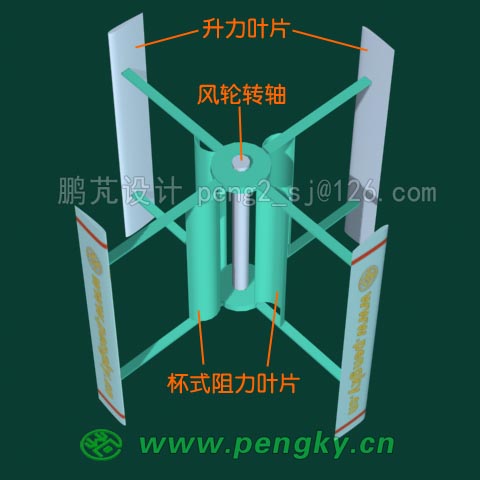

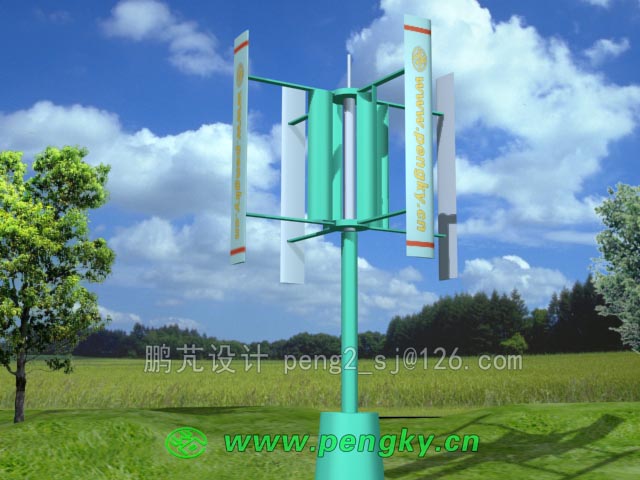

無論是加裝雙S式風輪或風杯式風輪都是同時應用了升力風力機與阻力風力機的技術，故把這種風力機稱之為升力-阻力結合型垂直軸風力機。 升力-阻力結合型垂直軸風力機雖然可以解決自起動問題，但也帶來一些新問題。下面以直的升力葉片為例作簡單分析：

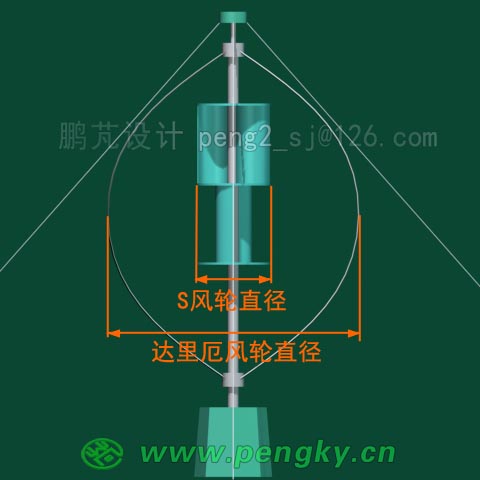

為簡化敘述把達里厄風力機的葉片稱為升力葉片，把S式風輪或風杯式風輪葉片稱為阻力葉片，當升力葉片風輪直徑是阻力葉片風輪的4倍時，升力葉片的葉尖速比超過3時阻力葉片的推力下降，隨升力葉片的葉尖速比繼續升高，阻力葉片慢于風速會產生較大的阻力，使風能利用系數下降。

如將升力葉片風輪直徑改為阻力葉片風輪的5倍以上可使升力葉片的葉尖速比運行到5，但由于阻力葉片風輪直徑的縮小，其起動力矩會明顯下降，是有利又有弊。具體多少合適，最好是以實際試驗結果決定。

也有方案在升力葉片風輪與阻力葉片風輪間設離合裝置，在升力葉片風輪進入運行后與阻力葉片風輪脫離，使阻力葉片風輪不拖后腿，但即使不拖后腿阻力葉片風輪的存在也會明顯影響升力葉片風輪的運行，特別是對下風面的升力葉片運行影響較大，使風力利用系數明顯降低；另一個問題是結構復雜了。

所以升力-阻力結合型垂直軸風力機也不是完美的方案，對于小型風力機為了結構簡單易維護、生產成本低還是較好的選用機型，但在大中型機不太合適，除了上述問題外，龐大的S風輪生產安裝都很麻煩，大風調速，強風保護都難以實現。

下面請觀看升力-阻力結合型垂直軸風力機模型運轉3D動畫。
