| S式阻力差風力機之一 |
| Savonius Type Wind Turbine |
兩個半圓柱面的葉片，一個凸面向風，另一個凹面向風，顯然在相同風力下后者對風的阻力比前者大。本小節介紹利用風的阻力差做功的風力機——Ｓ式阻力差風力機。 圖1是一個Ｓ式風力機風輪，兩個半圓柱面葉片對稱安裝在轉軸兩側，柱面朝向相反，呈Ｓ形排列。 |
|

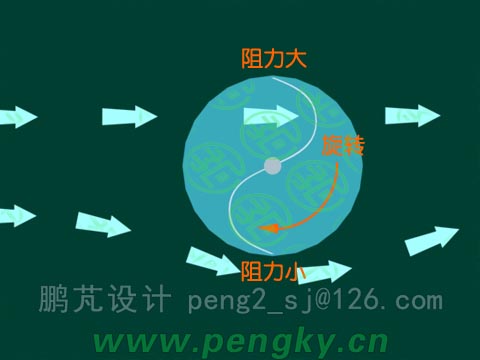

| 當垂直方向有風時，凹面向風的半圓柱面受到的風阻力要比凸面向風的半圓柱面大，兩側的阻力差將使風力機轉子轉動，見圖2。 |
|
| 請觀看Ｓ式風輪因阻力差而旋轉的３Ｄ動畫，動畫格式： .mp4，分辨率：800x480。 |
| 圖3--Ｓ式風輪因阻力差而旋轉的３Ｄ動畫 |
 |
| 圖3是一臺Ｓ式風力機，其轉子的軸垂直于地面安裝，是垂直軸風力機。由于結構在水平方向?qū)ΨQ(chēng)，任何方向的水平風力均可推動它旋轉。 |
|
| 當風向與兩半圓柱面直徑夾角很小時，靜止的葉輪不能起動，為防止這個死角，也為轉動平穩，Ｓ式風力機轉子一般由上下兩組葉片阻成，在水平方向相互垂直安裝，組成雙S風輪，見圖4。 |
|
| 風葉也可以是螺旋狀，同樣可防死角，旋轉平穩，也很美觀，見圖5。 |
|
Ｓ式風力機對風的利用效率在阻力型風力機中算高的，且轉矩較大，結構簡單，無對風裝置，性價比高，適合在小型風電應用，增速箱與發電機可安裝在地面，方便安裝維護。 請觀看兩種Ｓ式風力機運轉的3D動畫。動畫格式： .mp4，分辨率：800x600。 |
| Ｓ式風力機3D動畫 |
|
