繞線轉子感應電動機結構 |
Wound Rotor Induction Motor |
繞線轉子感應電動機是三相交流異步電動機的一種,其特點是轉子繞組不是籠型,是用導線繞制的三相繞組,下面通過一個模型介紹繞線轉子感應電動機的結構。

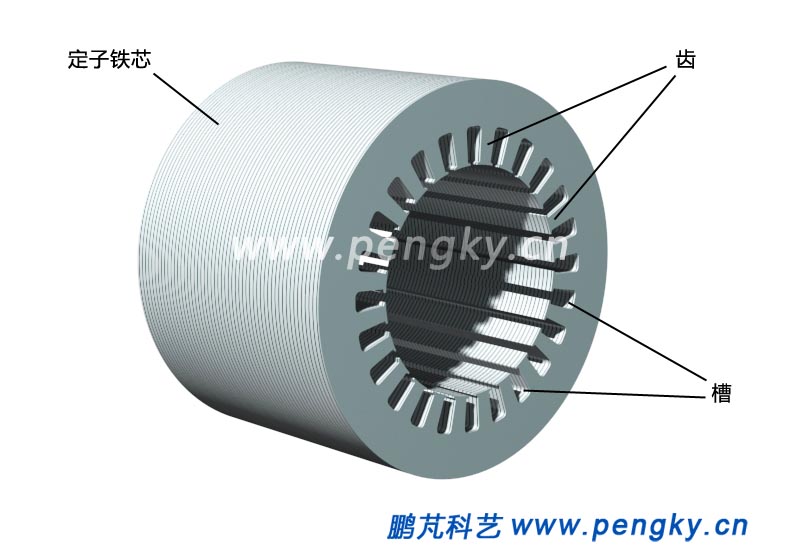

繞線轉子感應電動機的定子鐵心與繞組與籠型感應電動機相同,在鐵芯內圓有24個槽,用來嵌放定子繞組,見圖1。 |

圖1--定子鐵心 |

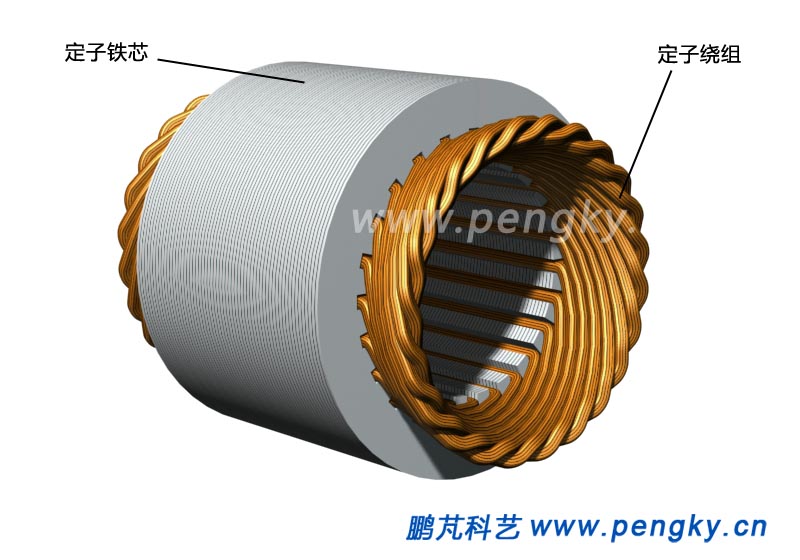

定子鐵芯的槽內嵌放著定子繞組,即三相交流繞組,三相繞組按2極24槽雙層疊繞法繞制,連接成星形,接入三相交流電源就可產生旋轉磁場,見圖2,繞組的三個引出端線通過機座上的接線盒引出(圖中未顯示)。 |

圖2--定子鐵心與繞組 |

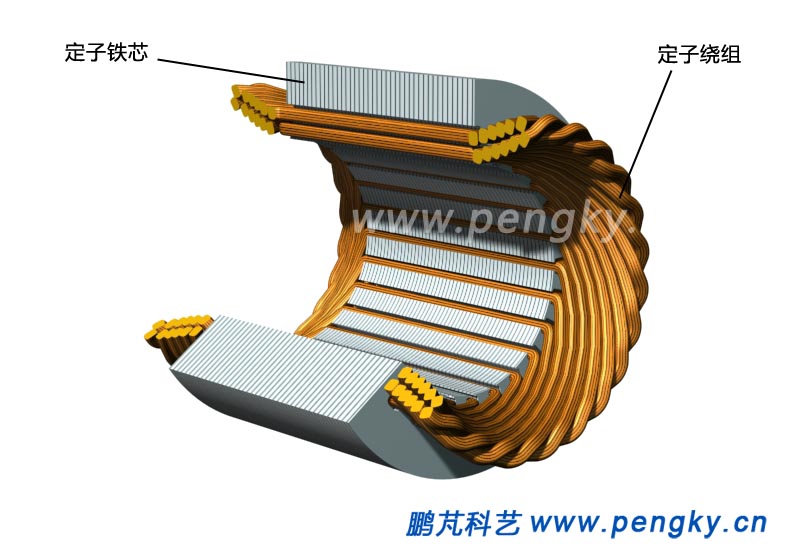

圖3是剖開的定子鐵芯與繞組圖。 |
 圖3--剖開的定子鐵芯與繞組 |

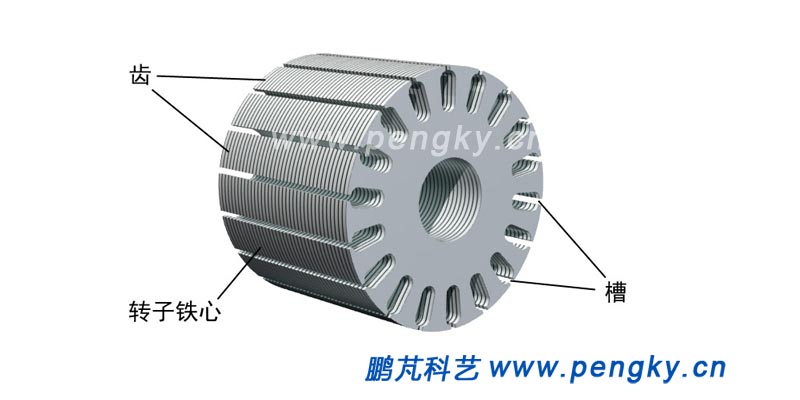

繞線轉子感應電動機的轉子鐵芯也由硅鋼片疊成,在鐵芯外圓有18個槽,用來嵌放轉子繞組,見圖4。 |

圖4--轉子鐵心 |
轉子鐵芯的槽內嵌放著轉子繞組,三相繞組按2極18槽雙層疊繞法繞制,連接成星形,接入三相交流電源也可產生旋轉磁場,見圖5。不管定子與轉子的槽數各為多少,定子繞組與轉子繞組的極數必須相同,例如同為2極、4極、6極、8極等。 |

圖5--轉子鐵心與繞組 |
對于功率較大電機,多是4極以上,其繞線轉子用帶絕緣的扁銅條做線圈,每槽有上下兩根扁銅線,采用雙層波繞法,把各相線圈串聯而成。
轉子繞組線端通過集電環與電刷引出,下面通過一套較簡單的電刷與集電環裝置介紹其基本結構。
電刷由潤滑性與導電性好的石墨質材料壓制而成,電刷裝在刷握內,刷握上有壓緊電刷的彈簧壓片;刷握安裝在刷桿上,刷桿是絕緣的,刷桿上安裝3套獨立的刷握,位置對應3個集電環,每套刷握有2個電刷,共有6個電刷。

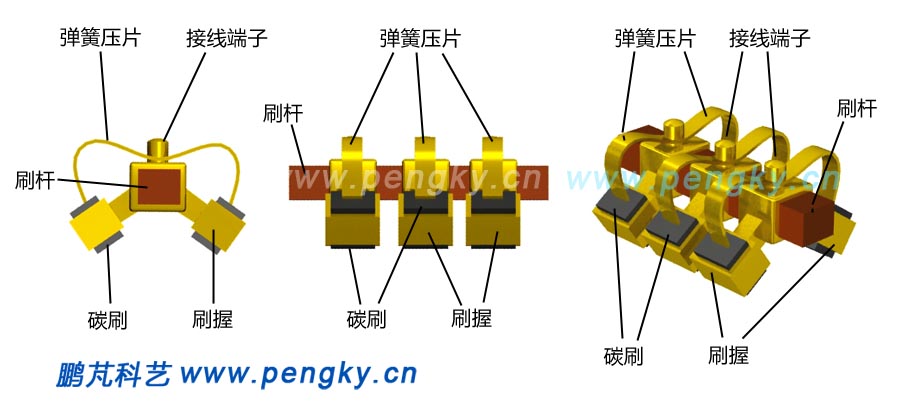

圖6中左圖是該電刷裝置的軸向視圖,中圖是該電刷裝置的徑向視圖,右圖是該電刷裝置的立體圖。實際使用的電刷壓簧一般采用在較長范圍內壓力較穩定的彈簧片,如渦狀彈簧或恒壓彈簧,請參考鏈接的內容。 |

圖6--電刷結構圖 |
集電環較多采用黃銅或錳鋼等導電良好、潤滑耐磨的材料制成,3個獨立的集電環緊固在絕緣套筒上,保證環與環,環與轉軸之間都是互相絕緣的。每個集電環通過一根導電桿引出作為接線端,導電桿穿過其他集電環時由絕緣套管隔開,3個導電桿分別連接3個集電環,相互絕緣。

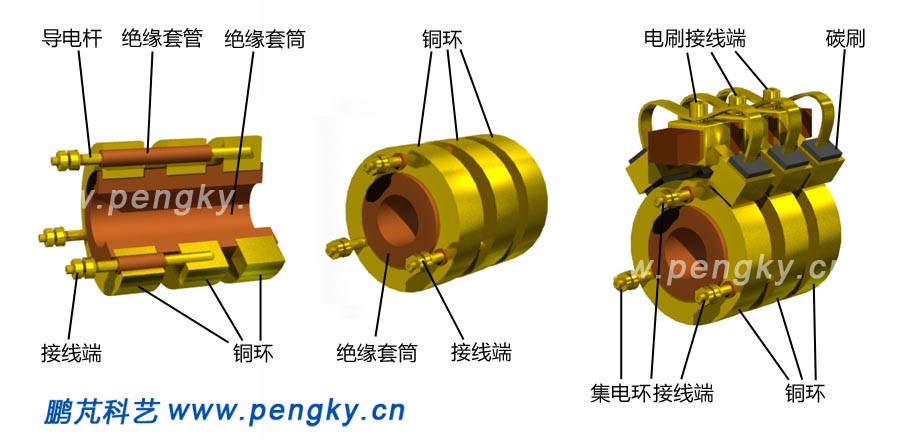

圖7左圖是剖開的集電環,表示導電桿與集電環的連接或絕緣,A導電桿直接連接集電環1,B導電桿穿過集電環1連接集電環2,C導電桿穿過集電環1與2連接集電環3。圖7中圖是完整的集電環;圖7右圖是集電環與電刷的組合圖,電刷被彈簧壓片壓向集電環,保證電刷與集電環的良好接觸。 |

圖7--集電環結構圖 |

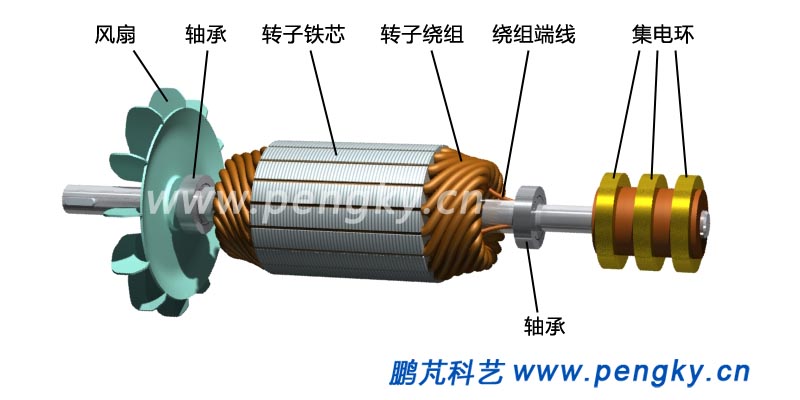

把集電環緊固在電機轉軸上,轉子繞組的三根引出端線穿過轉軸上的槽連接到三個集電環上,在轉軸上還裝有散熱風扇,見圖8(圖中沒表示線端與集電環的連接)。 |

圖8--繞線感應電機轉子 |
轉子安裝在定子內,由固定在機座兩端的端蓋支撐,轉子軸承安裝在端蓋上。在轉子集電環一側安裝著電刷罩,三個電刷固定在電刷罩內,刷握上的彈簧緊壓著碳質電刷,保持電刷與集電環緊密接觸,見圖9,三個電刷通過電刷罩上的接線盒引出(圖中未顯示)。 |

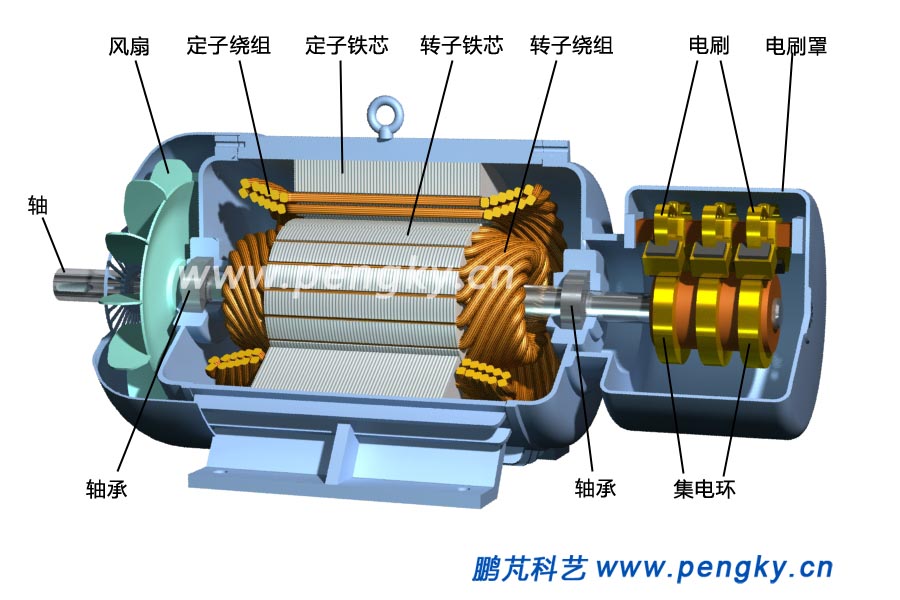

圖9--繞線轉子感應電動機剖視圖 |
本例中繞線轉子感應電動機的散熱方式與籠型感應電動機相同,這里不再介紹。

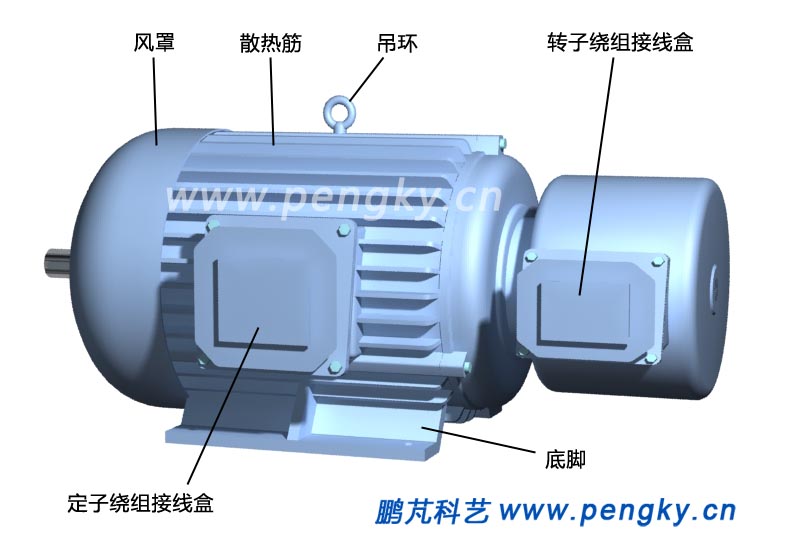

圖10是繞線轉子感應電動機的外觀圖。 |

圖10--繞線轉子感應電動機外觀圖 |
下面簡介繞線轉子感應電動機的控制電路。
籠型感應電動機起動電流大,特別是大型電動機,降壓起動電路復雜龐大,采用繞線轉子感應電動機可簡單的實現起動與調速,用較小的起動電流實現較大的起動力矩。
在轉子繞組串入起動電阻或頻敏變阻器對電機起動進行控制,圖11是起動電路示意圖。起動過程中對起動電阻的控制可根據允許起動電流大小來調整起動電阻的大小,電阻由大漸小直到電機進入正常異步轉速切除電阻;也可以根據設定時間控制電阻的變化。
外接電阻不但可控制起動電流,在正常運行時也能小范圍調整電機帶負荷時的轉速。 |

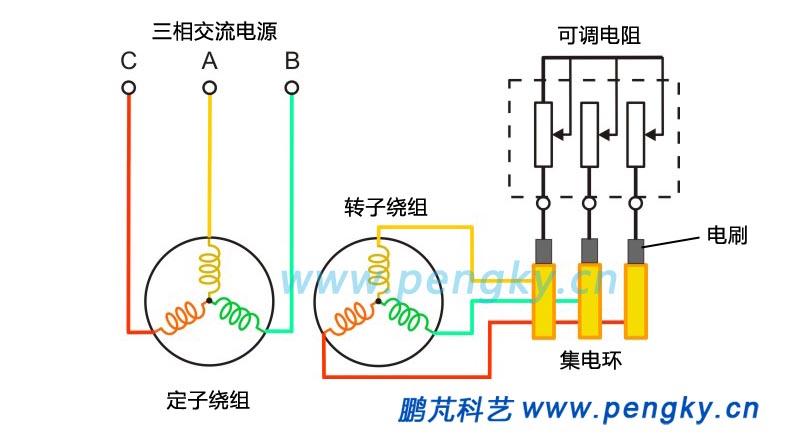

圖11--繞線轉子感應電動機啟動電路示意圖 |
在轉子繞組與電源間接入雙 PWM 交—直—交變頻器可實現電機轉速?gòu)牡陀谕睫D(zhuǎn)速到高于同步轉速的調速控制。由于變頻器僅輸出轉子繞組所需電流,可采用小型低壓變頻器,相對采用大型變頻器直接控制電機電源要便宜。
有關雙 PWM 交—直—交變頻器對繞線轉子感應電動機的控制原理請另參閱有關技術資料,圖12是該調速系統主電路示意圖。 |

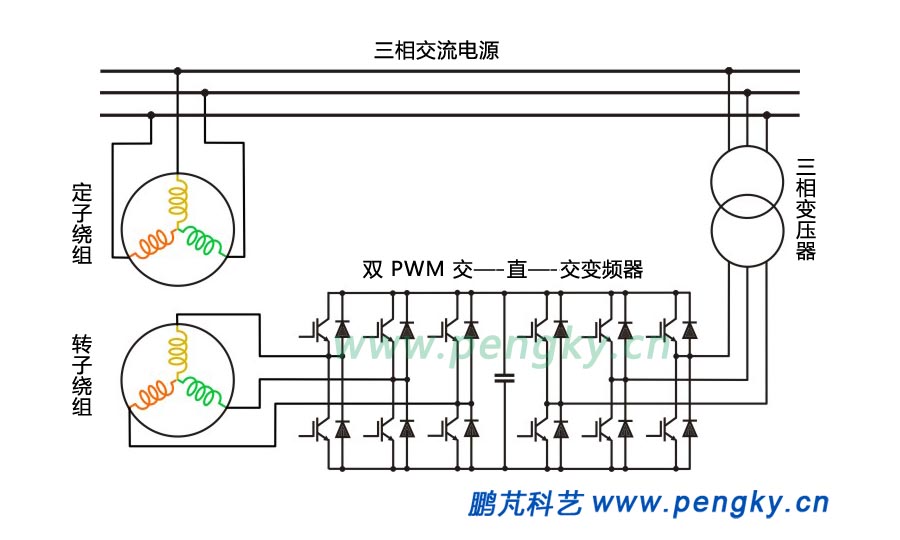

圖12--采用變頻器的調速電路示意圖 |
|
