在葉片可擺動的升力型垂直軸風力機模型制作課件中，已對這類模型制作的主要程序與方法做了介紹，在本節介紹固定葉片的升力型垂直軸風力機模型制作就簡單多了。

制作模型主要材料如下:

鋁帶3條，寬20mm，厚3mm，長1000mm，主要用來做風輪支架。

鋁帶1條，寬25mm，厚3mm，長1000mm，主要用來做塔架主架。

鋁帶2條，寬12mm，厚2mm，長1000mm，主要用來做塔架支撐架。

桐木片寬100mm，厚12mm，長500mm的2片，或1000mm一片，用來制作葉片，為避免削壞可備用一片。若用輕木片要選密度稍高的，以保證強度。

8mm直徑的鋼軸較硬，普通鋼鋸較難鋸斷，可直接買650mm長的（請賣家裁好）。

長寬各300mm的夾板一塊，厚15mm至20mm，面積可更大些，作底座用。

M3螺絲，長10mm、15mm、20mm、25mm、各一些， M3螺母、平墊圈一批，彈簧墊圈少許。

M4 螺絲，長15mm、25mm、35mm各一些，M4螺母、墊圈一些。

木螺絲備用。

主要網購零件有：

內孔8mm鋅合金微型帶座軸承，數量2個。

臥式光軸支撐座：型號SHF8，內孔8MM，材質鋁合金，數量2個。

一模60齒凸臺齒輪：內孔徑8mm，數量1個，做風力機齒輪，次級小齒輪根據發電機軸徑選擇。

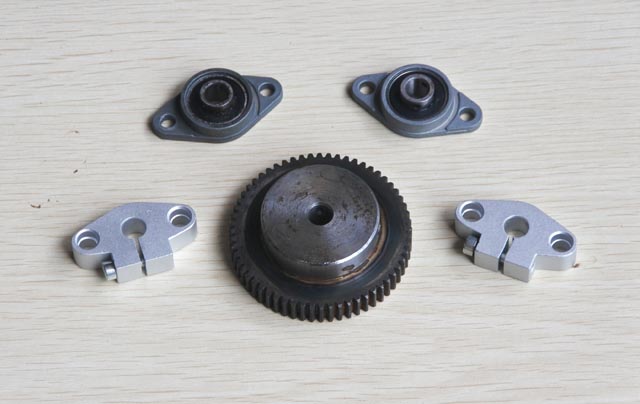

圖1上面是2個鋅合金微型帶座軸承，兩側是2個臥式光軸支撐座，中間是一模60齒凸臺齒輪。

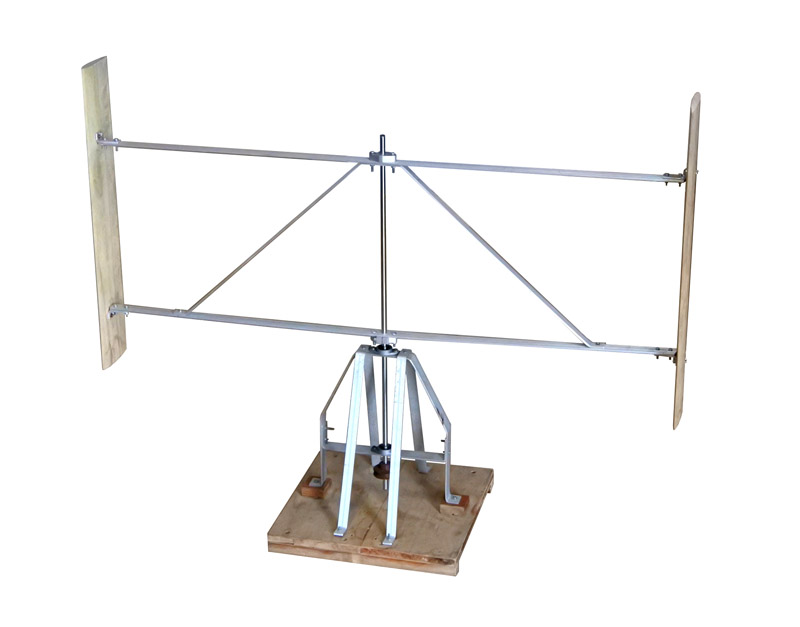

這是一個兩葉升力型垂直軸風力機模型，葉片用寬100mm，厚12mm的桐木板制成，選1000mm長的桐木板，或500mm長的桐木板2塊制作。若用輕木板要選密度略高的，低密度的輕木板強度太低。

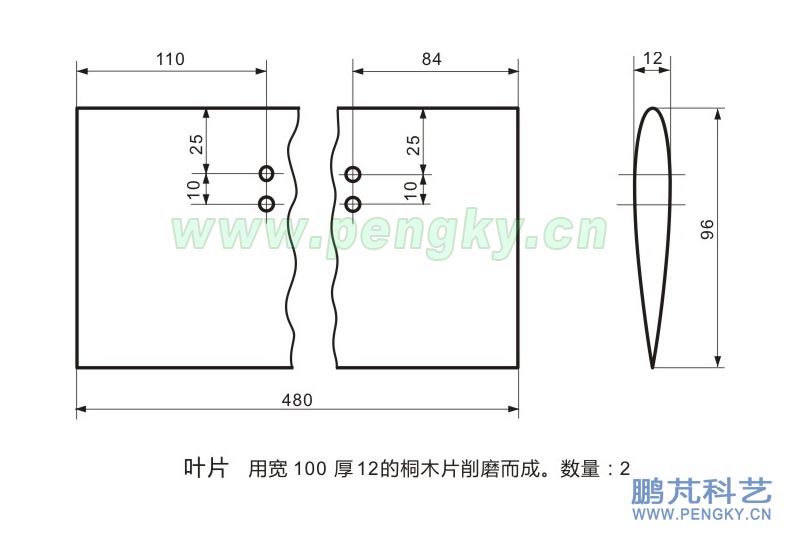

葉片參考NACA0012翼型制作，尺寸見圖2。

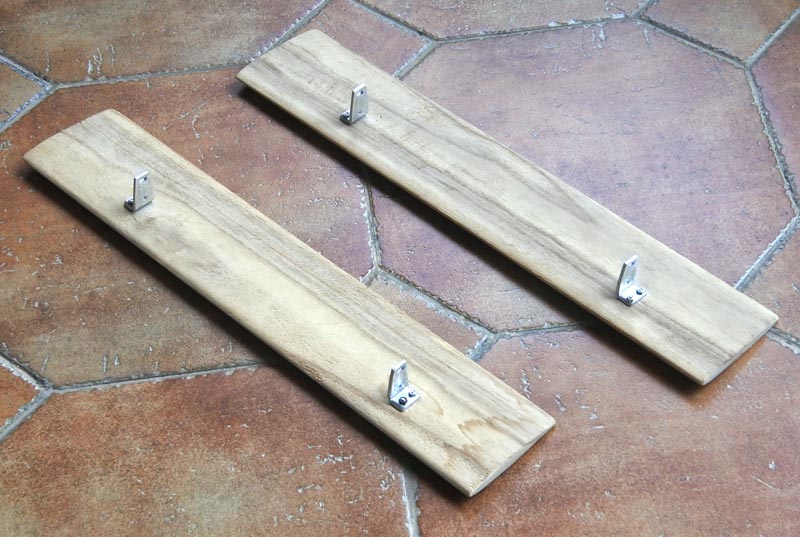

先用木工刨子或刀把板材削成大致形狀，再用木工銼修整，用粗砂紙打磨，最后用細砂紙磨光滑，圖3是做好的風力機模型葉片照片，已安裝了葉片彎角件。

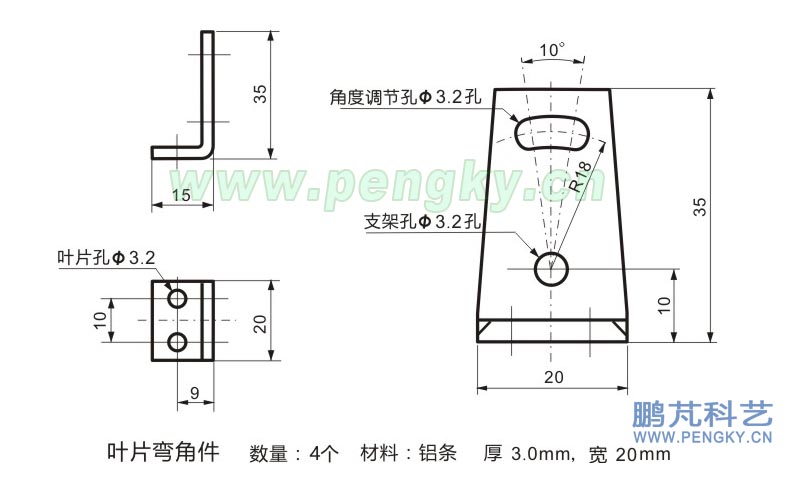

風力機葉片通過葉片彎角件安裝在風輪支架上，彎角件尺寸見圖4，為清楚顯示彎角件的開孔尺寸與形狀，右側的圖放大了一倍。

葉片弦線相對到主軸的連線的角度基本垂直，但具體應用中還需微調角度，所以彎角件上開了一個腰子型孔，方便對葉片的調整。

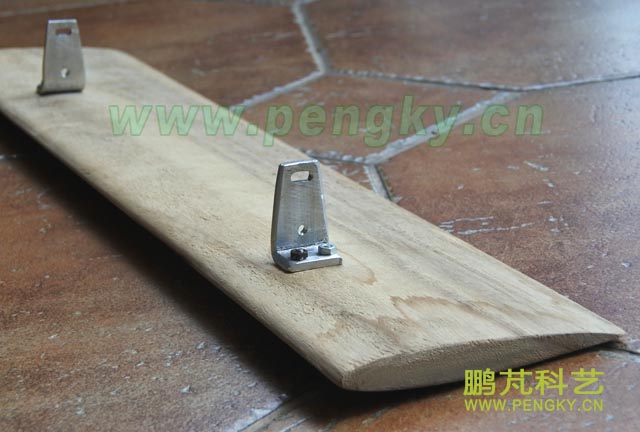

圖5是安裝在葉片上的彎角件照片。

風輪支架用寬20mm厚3mm的鋁條制作，一般網購的材料多為1米長，所以支架總長定為900mm，裁剩下的鋁條用來制葉片彎角件。

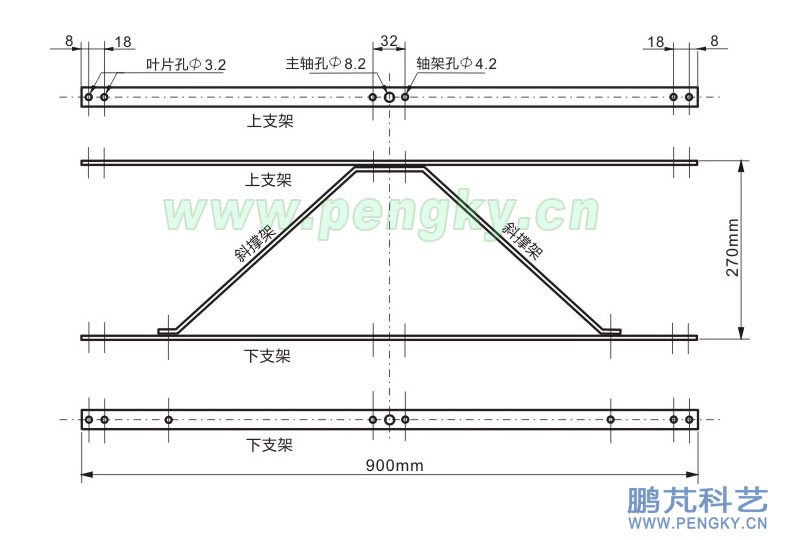

圖6是風輪支架的尺寸圖，圖上方是上支架圖，下方是下支架圖。支架中部鉆8.2mm的孔用來穿8mm的主軸。兩邊的4.2mm孔是固定直軸立架的（具體尺寸根據直軸立架決定），端頭的兩個3.2mm的孔是連接葉片彎角件的。

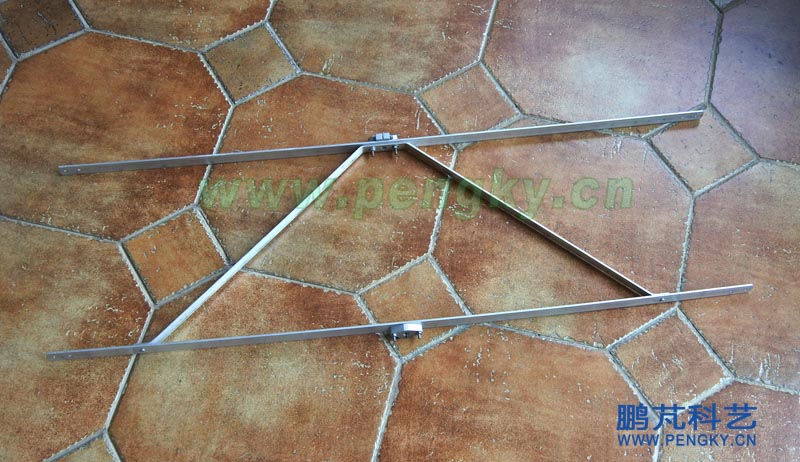

圖7是風輪支架的照片。

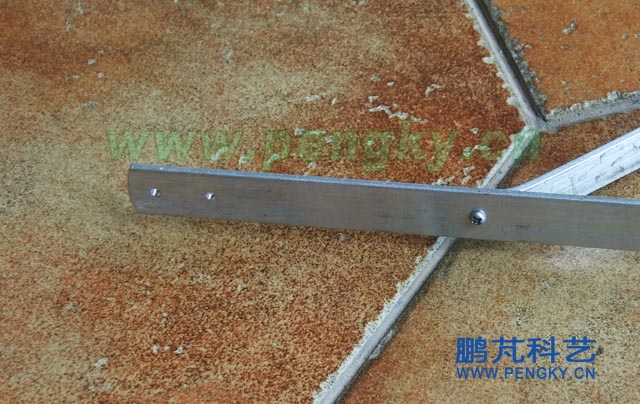

圖8是風輪支架端部照片。

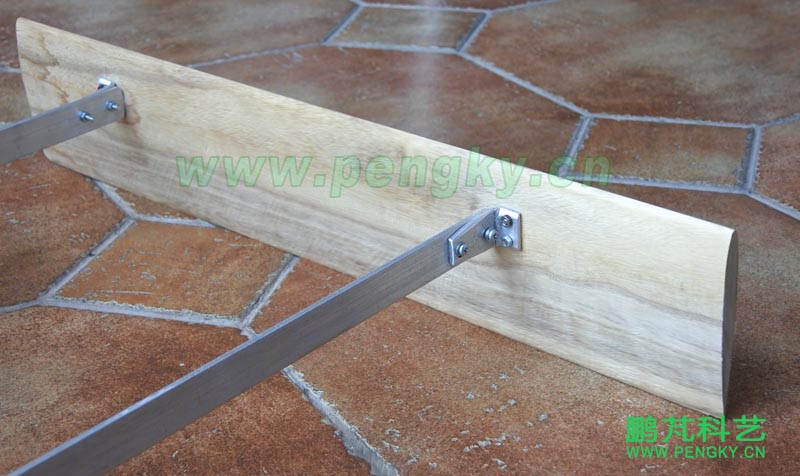

圖9是把葉片安裝在風輪支架端部的照片。

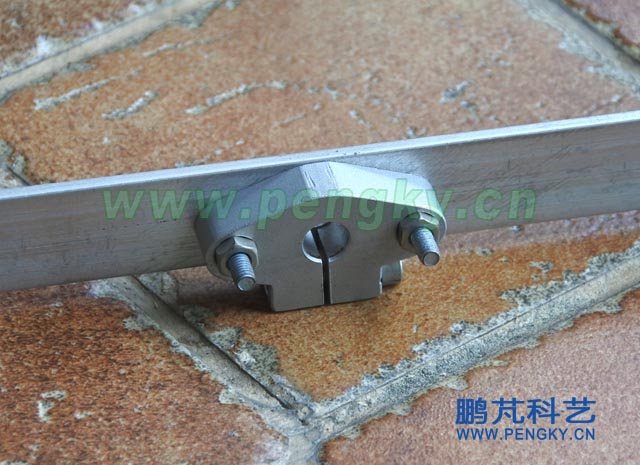

圖10是安裝在風輪支架上的軸固定件，采用直軸立架，規格是軸徑8.0mm。

塔架可參考葉片可擺動的升力型垂直軸風力機模型的塔架制作，但這一臺模型的尺寸大了許多，尺寸要加大。主架用寬25mm，厚3mm的鋁條制作，用寬12mm，厚2mm（或大些）的鋁條做斜支撐架。具體尺寸這里不提供了，制作者可根據自己情況設計制作。塔架上穿主軸的孔為9mm，大一些避免與主軸有摩擦。

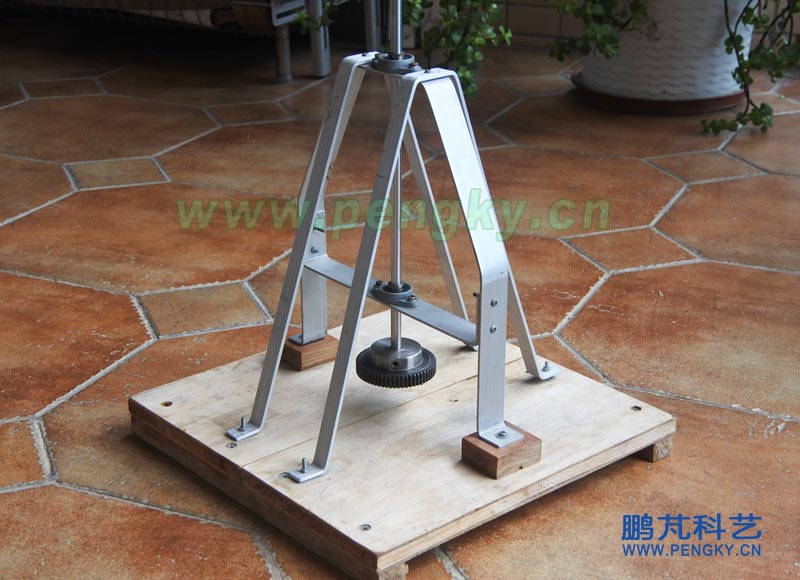

風輪軸采用軸承安裝在塔架上，上下各一個，見圖11。

把風輪架安裝在主軸上，見圖12。

由于塔架底座太小（大了不方便收藏），在實驗時要用重物壓住底座。

對于固定葉片的升力型垂直軸風力機，該模型尺寸仍嫌小，需要較大的風速，且風要平穩，無湍流時方可正常運轉。運轉前要人工啟動轉動。
