| 拋物面槽式太陽能發電系統 |
| Parabolic Trough Solar Power System |
| 太陽能熱發電系統主要由集熱系統、熱傳輸與交換系統、發電系統組成。 |
聚光集熱系統 |

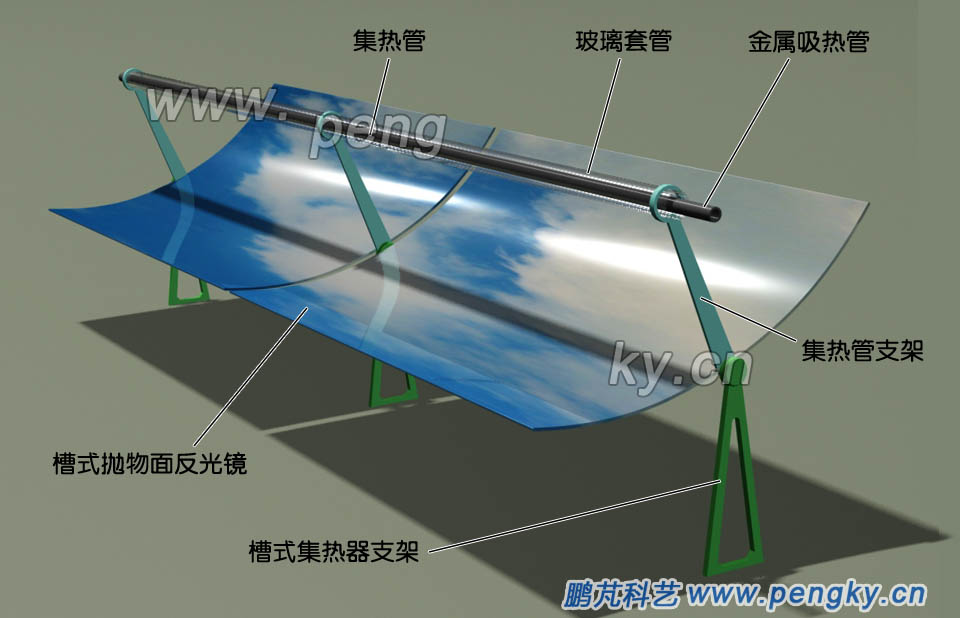

| 槽式太陽能熱發電系統采用槽型拋物面反射鏡聚光來會聚熱量發電的，主要由槽型拋物面反射鏡、集熱管、跟蹤機構組成。反射鏡一般由玻璃制造，背面鍍銀并涂保護層，也可用鏡面鋁板或鏡面不銹鋼板制造反射鏡，反射鏡安裝在反光鏡托架上。槽型拋物面反射鏡將入射太陽光聚焦到焦點的一條線（焦線）上，焦線上聚集了高達80倍的太陽輻射，在焦線上裝有集熱管。圖1是槽型拋物面槽式集熱器示意圖。 |
|
| 真空集熱管 |

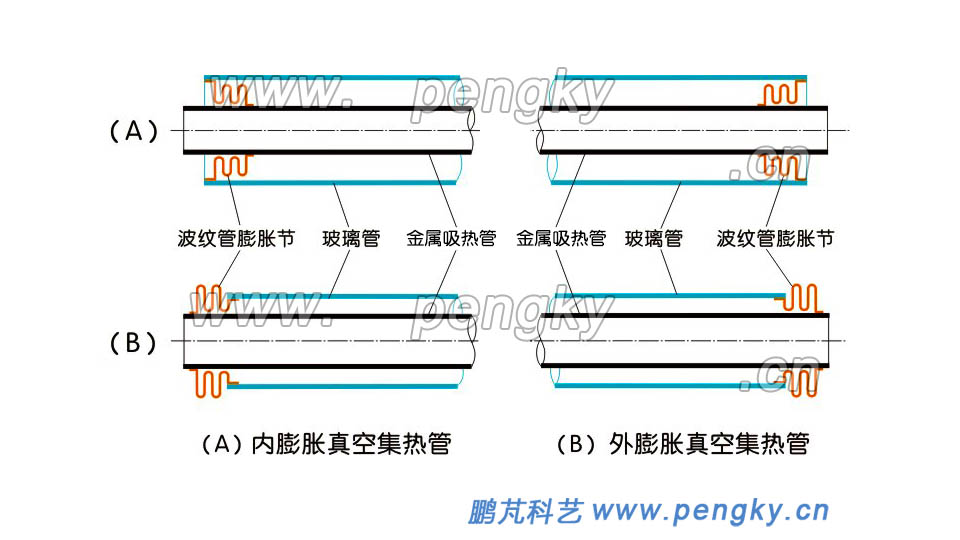

| 真空集熱管采用直通形式，內有金屬吸熱管，用來吸收太陽光加熱內部的傳熱液體，一般用不銹鋼制作，管外壁外有黑色吸熱涂層。為了減小熱量散發，集熱管外層裝有玻璃套管，在玻璃套管與吸熱管間有空隙并抽真空。由于玻璃管與金屬吸熱管的膨脹系數相差較大，而且兩管的溫度也不同，玻璃管與金屬吸熱管間的熔接封裝技術很重要，一般采用波紋管制成的膨脹節來過渡。膨脹節裝在玻璃管內的稱為內膨脹真空集熱管，見圖2（A）圖；膨脹節裝在玻璃管兩端外側的稱為外膨脹真空集熱管，見圖2（B）。 |
|

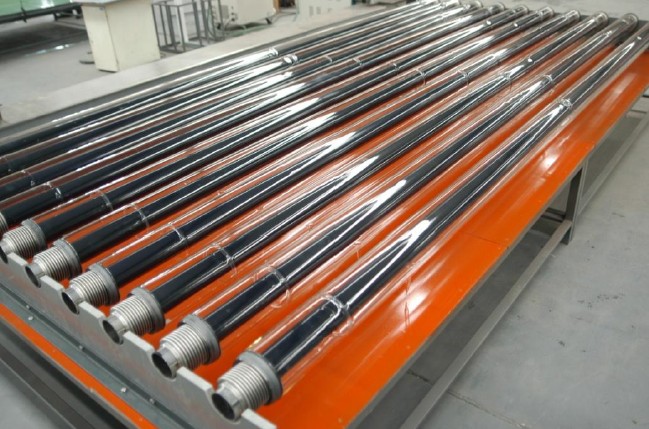

圖3是網上的一張真空集熱管的照片。 |
圖3--真空集熱管 |
| 空腔集熱管 |

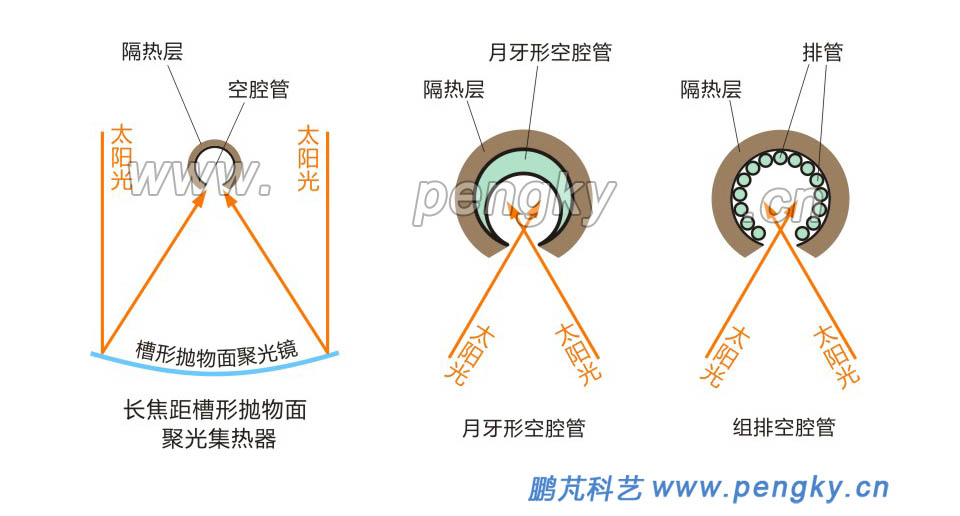

空腔集熱管的工作原理是利用空腔體的黑體效應，充分吸收聚焦后的陽光。空腔集熱管的結構為一圓管，外表面包裹隔熱材料，在圓管柱面長度方向開一窄縫，形成一柱形腔體。圖4左圖是空腔集熱管與聚光鏡，為了提高空腔體的黑體效果，開縫較窄，限制了入射光的角度，不像真空集熱管采用短焦距，而采用長焦距聚光鏡來聚集。 空腔集熱管中的傳熱液體導管主要有兩種結構，圖4中圖與右圖是兩種空腔集熱管的截面圖。中圖的液體導管是月牙形管，圖中淺藍色表示傳熱液體，稱這種為月牙形空腔集熱管。右圖則是采用多根細圓管排在空腔管的內壁，細圓管是液體導管，稱這種空腔集熱管為組排空腔集熱管。 |
|
| 腔體式接收器不需要抽真空，不需要涂光學選擇性涂層，沒有玻璃和金屬的封接，僅采用傳統的材料和制造工藝，制造成本較低，便于維護。但是腔體式接收管的開縫較窄，對聚光精度、跟蹤精度、安裝精度要求都較高。 |
| 聚光集熱系統的布置 |

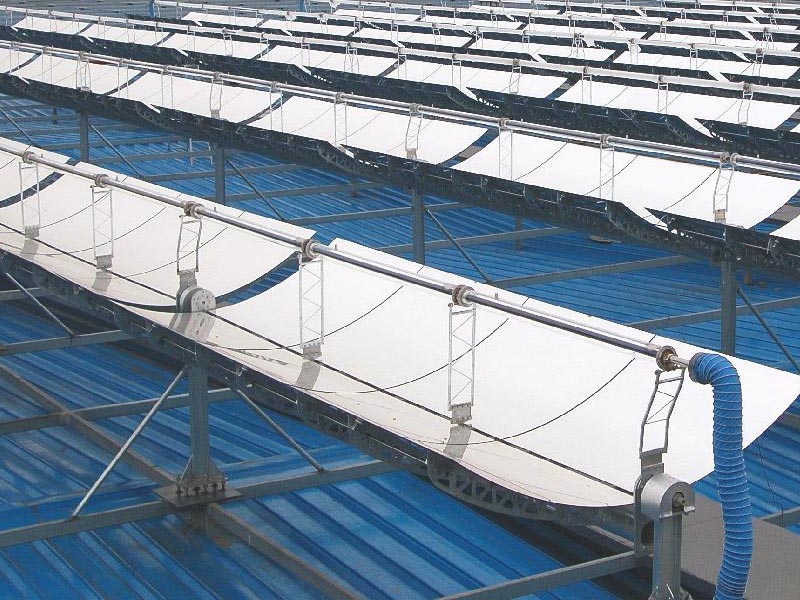

集熱管通過接收器支架與反射鏡固定在一起構成槽式集熱器，在反光鏡托架上有與集熱管平行的軸，集熱器通該軸安裝在集熱器支架上，可繞軸旋轉。 槽式集熱器的跟蹤方式一般采用東西軸向布置，只需定期調整仰角，機構簡單方便但效率較低；也可南北軸向布置，單軸跟蹤陽光，需自動跟蹤控制系統，效率較高；如果集熱器轉軸與地球轉軸平行效率更高，如果同時保證集熱管與陽光垂直則效率最高，但結構復雜，集熱管的管間連接也復雜。 太陽能熱發電需配一套蒸汽發電設備，適合較大的發電場，功率一般都在MW級以上，接受陽光的面積也很大，多達數萬平米，所以槽式太陽能熱發電場是由許多槽式集熱器串并連組成，圖5是網上的一張槽式太陽能熱發電場照片。 |
|
| 熱傳輸與交換系統 |

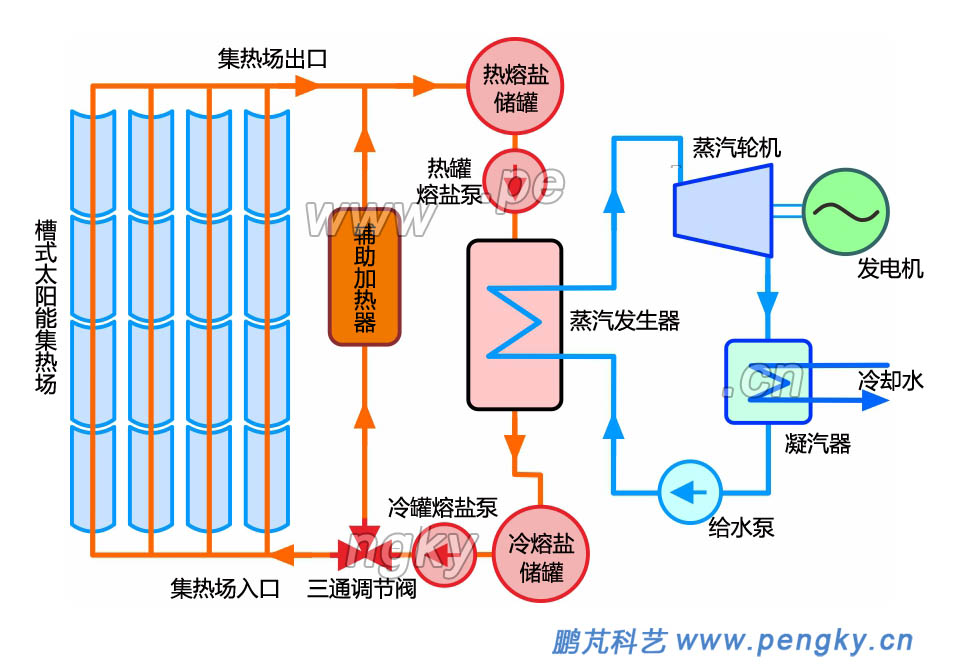

此前槽式太陽能熱發電系統多是采用導熱油為流動傳熱工質，集熱系統工作溫度較低，致使發電機組的效率遠低于常規火電站。采用熔融鹽作為高溫傳熱儲熱介質，可以將工作溫度提升到550℃以上，在聚光集熱條件相同的前提下，能大幅提高電站的發電效率與年發電量。下面介紹的系統是采用熔融鹽作為高溫傳熱儲熱介質。有關導熱油為流動傳熱工質的系統在《拋物面槽式太陽能發電系統（提高）》有介紹。 550℃的熔鹽介質能產生535℃的過熱蒸汽，發電效率比導熱油介質高許多。熔融鹽一般采用60% 硝酸鈉和40% 硝酸鉀混合熔鹽液體。 熔鹽液進入集熱場溫度略高于200℃，槽式集熱器把熔鹽液加熱到至550℃。由于槽式太陽能熱發電系統的熱傳輸管道特別長，為減小熱量損失，管道外要有保溫材料、輸送管道要盡量短。 系統采用雙罐儲熱系統，有冷熔鹽儲罐與熱熔鹽儲罐，為維持系統穩定運行，熔鹽儲罐的容量要足夠大。 從集熱場出口輸送來的550℃熔鹽液直接進入熱熔鹽罐，通過熱熔鹽泵把550℃的熔鹽液輸入到蒸汽發生器，把進入熱交換器的水加熱成535℃的高溫蒸汽，水蒸氣去推動蒸汽輪機旋轉帶動發電機發出電來。在熱交換器釋放熱量后的熔鹽液約200℃，輸入到冷熔鹽罐。冷罐熔鹽泵把熔鹽液輸送到集熱場入口，進入集熱管加熱。系統基本組成見圖6。 蒸汽發生器主要由預熱器、蒸汽發生器、過熱器、再熱器組成，有關具體介紹見《拋物面槽式太陽能發電系統 （提高）》 在云彩擋住陽光時，熱熔鹽罐仍可提供穩定的熱熔鹽液，保證系統穩定運行。大型熔鹽罐可保證夜間也能發電。 |
|
長時間沒有陽光時，需開啟輔助加熱器來加熱熔鹽，此時三通調節閥打開到輔助加熱器的通道，冷熔鹽罐的熔鹽液在輔助加熱器加熱后輸送到熱熔鹽罐，維持系統的運行。輔助加熱器一般采用燃?xì)饧訜帷?/p> |
| 發電系統 |
從蒸汽發生器輸出的過熱蒸汽送往蒸汽輪機發電，從蒸汽輪機排出的水蒸汽經冷凝器轉為水，再由給水泵送往熱交換器，再次產生過熱蒸汽推動蒸汽輪機。發電機發出的電經變壓器轉換成高壓電輸送到電網。 下面請?jiān)诰€觀看槽式太陽能熱發電系統原理3D動畫，動畫中的管式熱交換裝置模型外殼用半透明顯示。 |
| 拋物面槽式太陽能發電系統原理動畫 |
 |
