在拋物面槽式太陽能發電系統課件中介紹了有關基礎知識，在本課件對有關熱力系統的組成與工藝流程進行介紹。

在拋物面槽式太陽能發電系統中要用到許多二通閥門與三通閥門，實現各種工作狀態的控制，這里介紹三通閥門的工作狀態在圖1顯示了三通閥門的4種工作狀態。

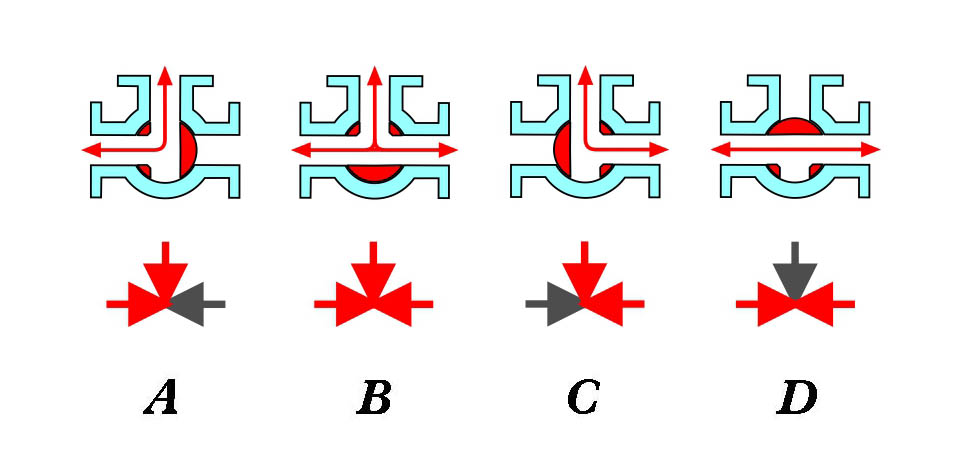

圖1中上排圖是三通閥門的工作狀態，淺藍色是閥體（外殼），紅色的是閥球，閥球上開有T形通道。A為向左的L形流通狀態。B 為閥球順時針旋轉90°時，三口流通狀態。 C為閥球繼續順時針旋轉90°時，為向右的L形流通的狀態。D為閥球繼續順時針旋轉90°時，為左右直通狀態。

圖1中下排圖是三通閥門的圖形符號，對應上排閥門狀態。開通的口為紅色，深灰色為關閉口。在后面的系統圖中均以該符號表示開通狀態。

目前已運行的拋物面槽式太陽能發電站的傳熱流體多數為導熱油，因為有關技術成熟。導熱油為聯苯-聯苯醚類導熱油或硅氧烷導熱油，其最高工作溫度為400℃。

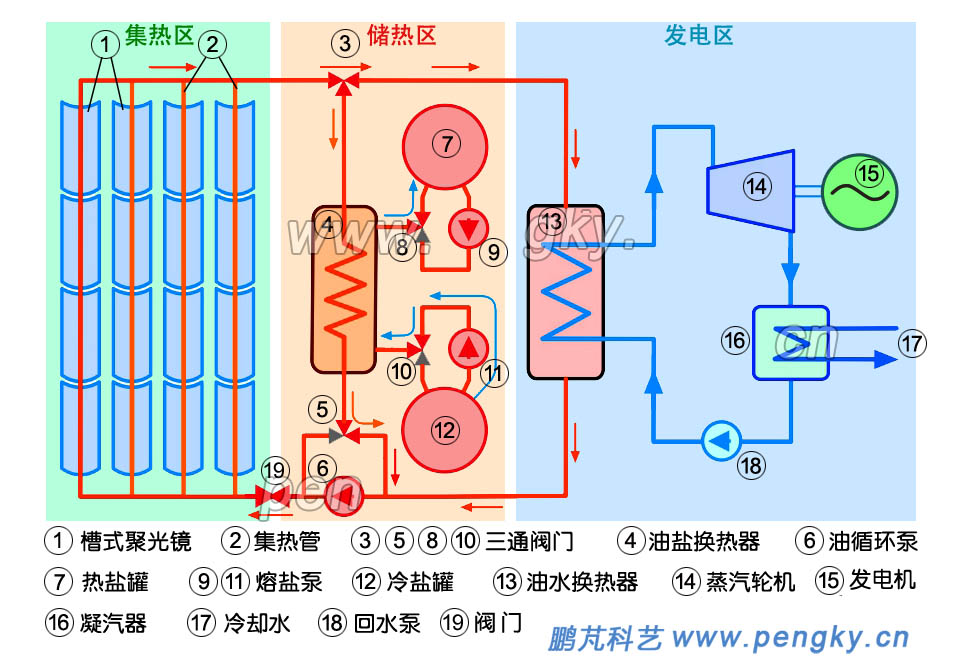

圖2為導熱油槽式太陽能熱發電系統框圖，系統主要由集熱場、儲熱系統、發電系統組成，在圖中分別為集熱區、儲熱區、發電區三部分，本課件主要介紹導熱油的儲熱方式。

集熱區由多個拋物面槽式集熱器串并組合而成，一個30MW的電站的反射鏡總面積約需200000m²，正常運行時，集熱區能輸出393℃的高溫導熱油。回輸?shù)郊療釁^(qū)的導熱油約為250℃。

發電區主要有油水換熱器（蒸汽發生器），蒸汽輪機，發電機，凝汽器，給水泵。

實際的蒸汽發生器主要由預熱器、蒸汽發生器、過熱器、再熱器組成，均為管殼式換熱器結構。集熱區393℃的導熱油在蒸汽發生器⑬中把加熱水轉換為370℃的蒸汽，蒸汽推動蒸汽輪機⑭旋轉，帶動發電機⑮發出電來。在蒸汽輪機做功后的蒸汽到凝汽器⑯冷卻成水后，被給水泵⑱輸入蒸汽發生器再次加熱轉換為蒸汽。

在蒸汽發生器⑬釋放熱量后的導熱油由循環泵⑥輸送到集熱區加熱。

2.3. 儲熱區

陽光強度因云彩而變化，為了保持系統穩定發電，系統必須有儲熱裝置，集熱區393℃的導熱油還要輸送到儲熱區把熱量存儲起來。儲熱區采用熔融鹽作為儲熱介質，其價格低廉，性能穩定。儲熱采用雙罐熔鹽蓄熱，設有冷熔鹽罐⑫與熱熔鹽罐⑦。

2.3.1系統儲熱

集熱區393℃的導熱油通過油鹽換熱器④加熱熔鹽，此時冷熔鹽罐⑫中低溫熔鹽液通過冷罐熔鹽泵⑪輸入到油鹽換熱器④，被加熱后進入熱熔鹽罐⑦存儲。釋放熱量后的導熱油由油循環泵⑥輸送到集熱區加熱。

2.3.2 儲能投運

由于多云或夜晚，集熱區輸出不足或沒有時，就由儲能系統提供發電所需能量。

熱熔鹽泵⑨從熱熔鹽罐⑦抽出熱熔鹽液，熱熔鹽液在油鹽換熱器④把導熱油加熱，釋放熱量后的低溫熔鹽液回到冷熔鹽罐⑫。被加熱的導熱油通過油循環泵⑥推動進入發電區做功發電。

釋放熱量后的導熱油被油循環泵⑥輸送到油鹽換熱器④加熱。

由于導熱油的最高工作溫度不超過400℃，產生的蒸汽溫度最高375℃，發電效率較低；油鹽換熱系統會損失部分熱量，使系統效率進一步降低。近年來，高溫熔鹽集熱管技術成熟，采用熔鹽液作為傳熱流體的槽式太陽能熱發電系統得到發展。

從集熱場輸出的熔鹽液溫度可以達到550℃，產生的蒸汽溫度540℃。蒸汽溫度大幅度提高可大大提升發電效率。集熱系統和儲熱系統都采用熔鹽，取消了油鹽換熱系統，儲熱系統大大簡化，減少了熱損。由于儲熱溫度提高，存儲同樣熱能的熔鹽罐的容量可縮小60%，大大節約工程投資。熔融鹽一般由硝酸鈉和硝酸鉀組成二元熔鹽（60% 硝酸鈉+40% 硝酸鉀的混合物) ，具有比熱高、流動性好、在工作溫度區域不發生相變、熱穩定性高等優點。

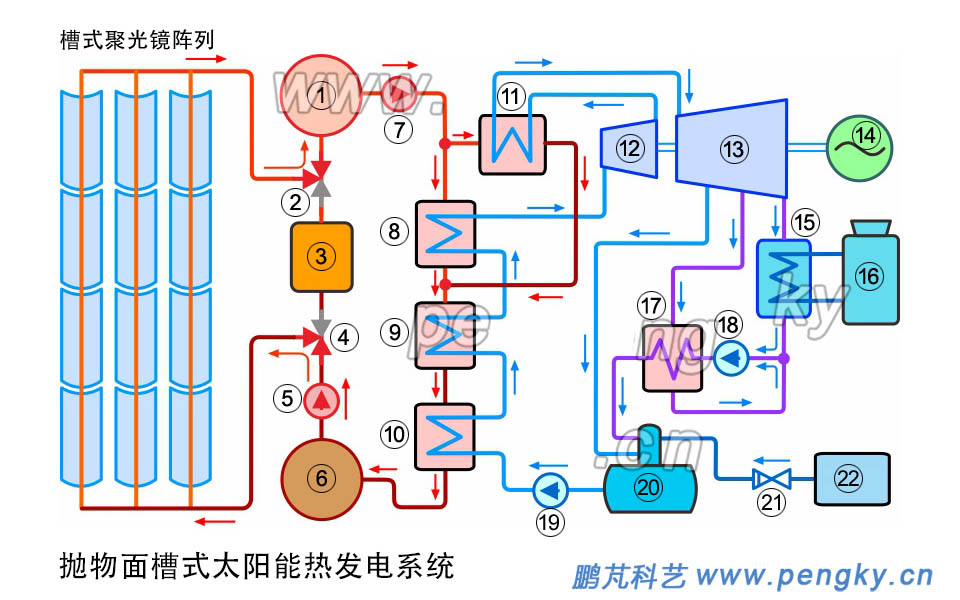

圖4 是采用熔鹽作為傳熱流體的槽式太陽能熱發電系統框圖，圖中紅色箭頭線表示熔鹽液走向，蘭色箭頭線表示水與蒸汽走向。系統儲熱采用雙罐熔鹽蓄熱，設有冷熔鹽罐6與熱熔鹽罐1。

從集熱場輸出的熔鹽液直接輸入到熱熔鹽罐1，熱罐熔鹽泵7將熱罐中的熱熔鹽液輸送到蒸汽發生系統，把水加熱成高溫蒸汽，釋放熱量后的熔鹽液進入冷熔鹽罐6。冷罐熔鹽泵5將冷熔鹽液輸送到集熱場再次加熱。

2.1.1 蒸汽發生系統

蒸汽發生系統主要由預熱器、蒸發器、過熱器、再熱器組成，根據設計選用合適的管殼式換熱器組成，例如預熱器與蒸發器可用Ｕ形管式換熱器，過熱器與再熱器可用發卡式換熱器。

熱熔鹽罐1的高溫熔鹽液（565℃）被熱罐熔鹽泵7加壓輸入到過熱器8與再熱器11，然后依次經過蒸汽發生器9與預熱器10，釋放熱量后的熔鹽液（約290℃）流入冷熔鹽罐。

除氧器的純凈水（約250℃）被給水泵加壓送到預熱器，然后進入蒸汽發生器，水轉換成350℃的水蒸氣，水蒸氣進入過熱器后生成550℃的高溫高壓的過熱蒸汽，過熱蒸汽進入高壓汽輪機12做功，做功后的蒸汽溫度降低，要通過再熱器11升溫到550℃成為高溫中壓蒸汽再進入低壓汽輪機13做功，推動低壓汽輪機旋轉，高壓汽輪機與低壓汽輪機為同軸旋轉，一同帶動發電機14旋轉發電。

2.1.2 回?zé)崤c給水系統

在低壓汽輪機做功后的蒸汽必須冷卻成水，再次送去蒸汽發生系統進行循環，在整個汽水循環中使用的是純凈水，純凈水不可以浪費。蒸汽冷卻成水是通過凝汽器完成的，凝汽器15中裝有大量的銅管，管中通有循環冷卻水。汽輪機的排汽與凝汽器銅管接觸被冷卻，放出汽化潛熱變成凝結水，凝結水溫度一般為40℃左右。吸收熱量的冷卻成水到冷卻塔16降溫。

凝結水由凝結水泵18輸送到低壓加熱器17，低壓加熱器的熱源是從低壓汽輪機抽出的蒸汽，該蒸汽釋放熱量后與凝結水一同送到低壓加熱器，升溫至200℃左右送到除氧器20進行除氧，因為水中含有氧氣就會腐蝕蒸汽發生系統，除氧是必需的。系統采用熱力除氧，利用低壓汽輪機抽出的蒸汽進行除氧，同時對被除氧的水進行加溫。除氧器的水通過給水泵（高壓水泵）輸送到預熱器（高壓加熱器），進入蒸汽發生系統，進行水汽循環。

蒸汽在循環過程中總會有些泄漏，要對系統系統進行補水，熱電廠都有純凈水生產設備22，供給系統用水，在正常運轉時只是少量補水。可以通過除氧器進行補水，也可以通過凝汽器補水，或通過控制同時對兩者進行補水。

在多云天氣或夜晚進入儲能投運，就由熱熔鹽罐1存儲的熱量提供發電所需能量。熱熔鹽罐中的熱熔鹽液通過熱罐熔鹽泵7輸送到蒸汽發生系統，把水加熱成高溫高壓蒸汽，釋放熱量后的熔鹽液進入冷熔鹽罐6。

蒸汽發生系統與回?zé)崤c給水系統運行流程與正常運行相同，就不再介紹了。圖5 是熔鹽槽式太陽能熱發電系統儲能投運流程圖。

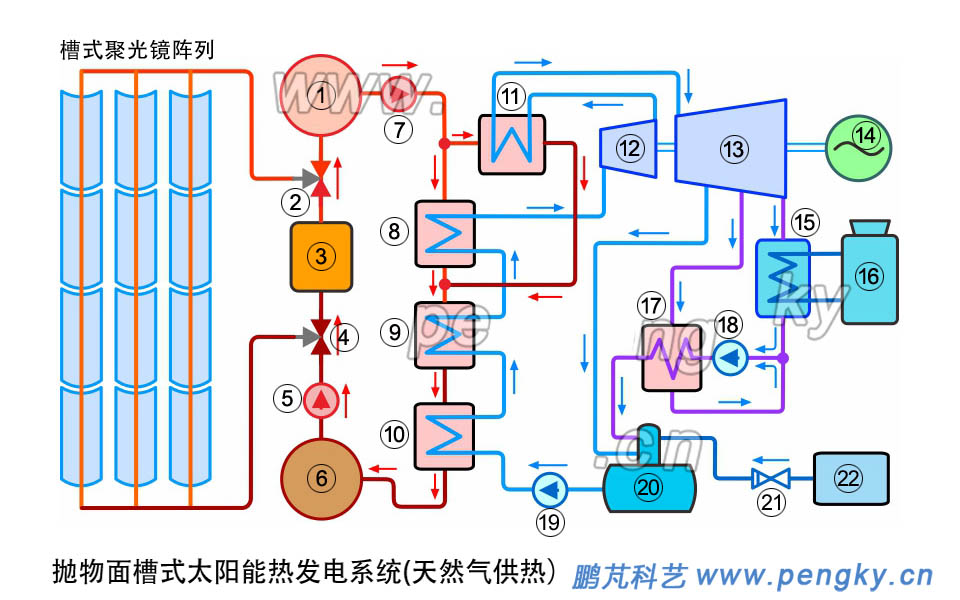

如果較長時間沒有陽光，熱熔鹽罐1存儲的熔鹽液不足，需通過燃氣鍋爐3提供發電所需能量。冷熔鹽罐6中的低溫熔鹽液通過冷罐熔鹽泵輸入到燃氣鍋爐3，熔鹽液在鍋爐中被加熱到565℃，進入熱熔鹽罐1。

其他運行流程與正常運行相同，就不再介紹了。圖6 是熔鹽槽式太陽能熱發電系統燃氣供熱流程圖。

以上介紹僅為系統的主要的設備與流程，一些數據只作為參考，實際系統根據不同設計會不同。實際系統要復雜得多，一些熱交換部件兩流體溫差大時可能是2級串聯，例如低壓加熱器是由2個或多個換熱器串聯組成，從汽輪機多級抽出的蒸汽進行加熱。預熱器也由2個或多個換熱器串聯組成。實際系統中有多個泵，有各種控制閥門，大量的儀表與傳感器。
