換熱器又稱熱交換器，是將熱流體的部分熱量傳遞給冷流體的設備。換熱器在化工、能源、、動力、食品等工業生產中廣泛應用。本課件主要介紹聚光太陽能熱發電中常用的換熱器，如預熱器 、蒸發器、過熱器、再熱器等。

本課件僅介紹管殼式換熱器，主要由外殼與管束組成。外殼與管束可以用同一金屬材質，也可用不同材質。本課件為了顯示清晰，采用不同材質，外殼是不銹鋼色，管束是銅合金色。

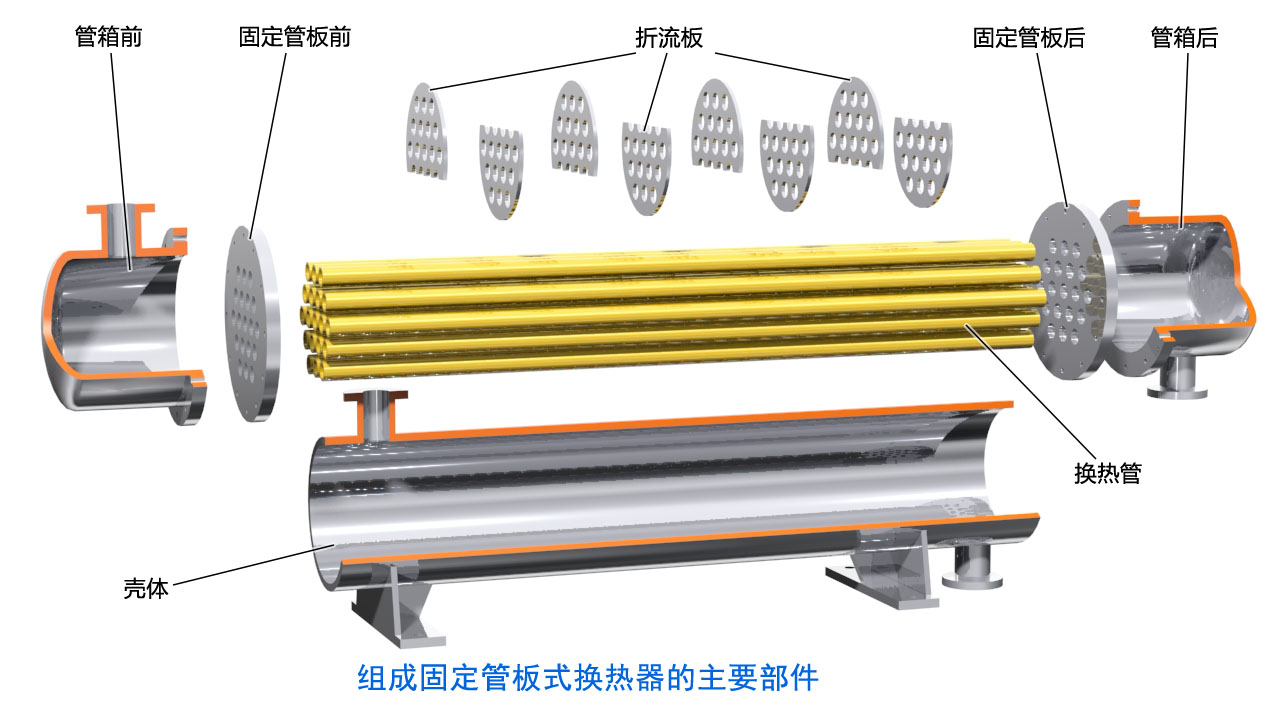

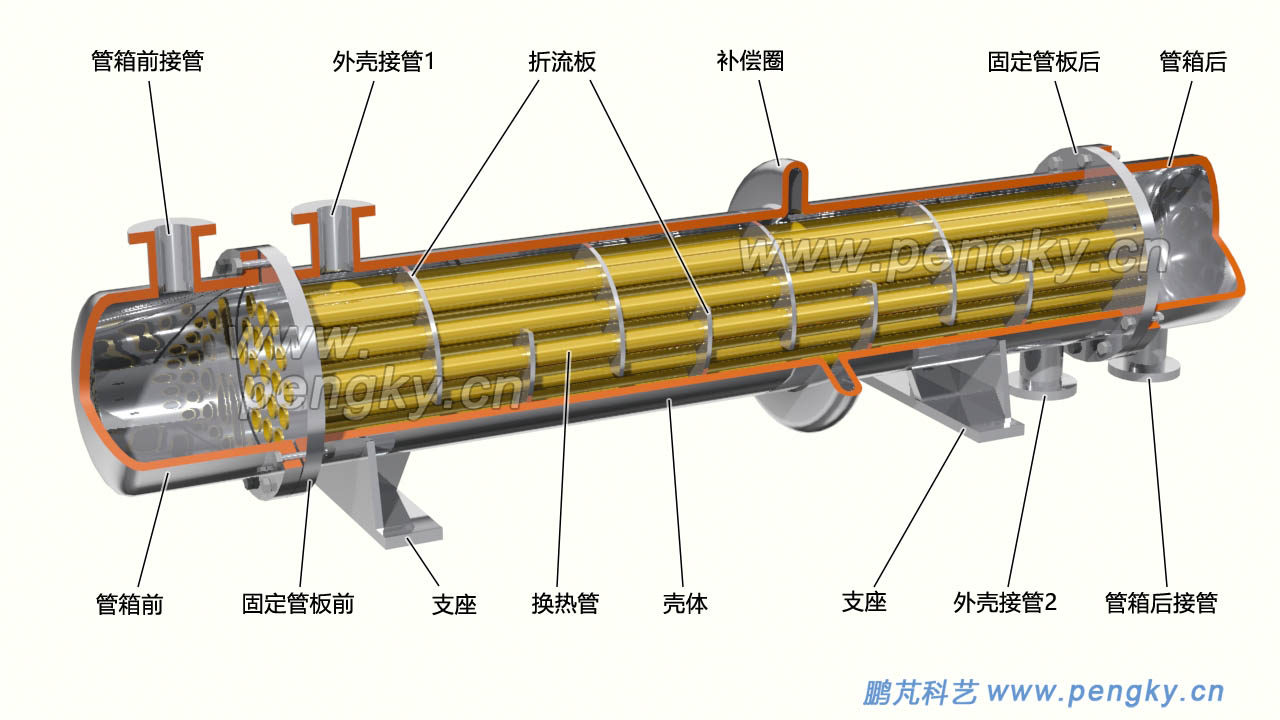

固定管板式換熱器主要由由殼體、換熱管、固定管板、折流板（擋板）、管箱等部件組成，見圖1

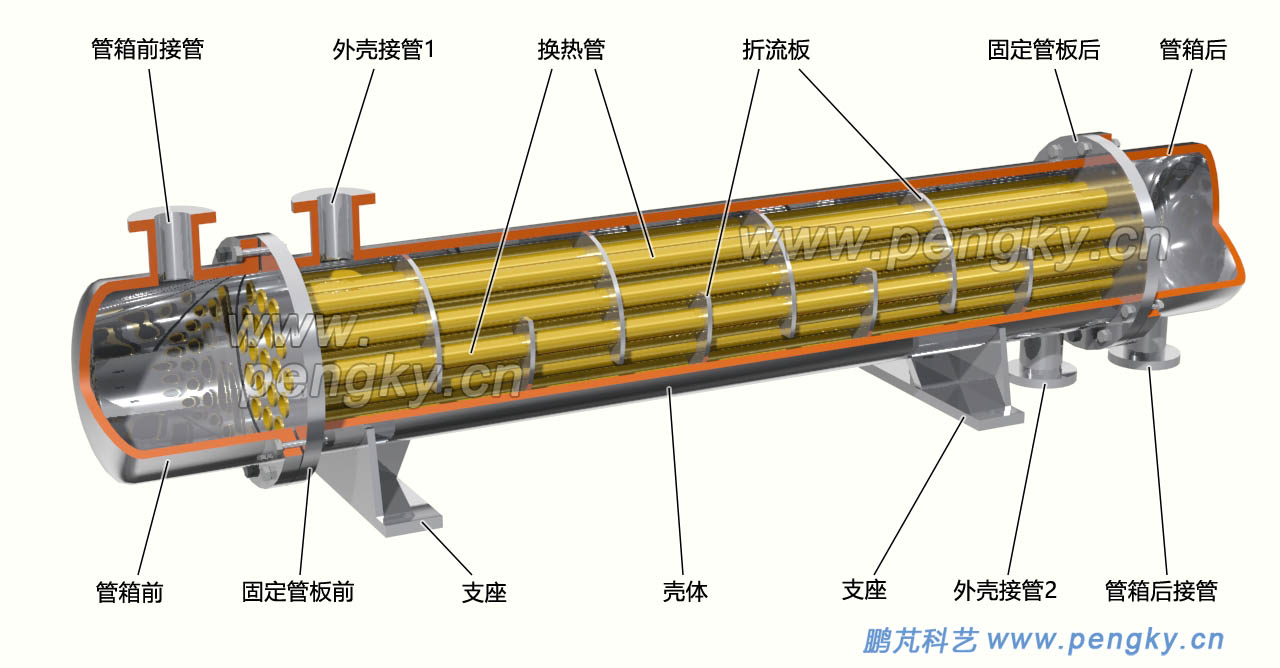

固定管板式主要裝配順序?yàn)椋簩?strong>換熱管插入折流板，組成管束；將管束插入前固定管板，將換熱管前端頭與前固定管板密封焊接（或?qū)茴^進行脹接）；將管束插入殼體；插入后固定管板；將殼體與兩端的固定管板進行密封焊接；將換熱管后端頭與后固定管板密封焊接（或?qū)茴^進行脹接）；將前管箱與后管箱與殼體兩端的管板用螺栓緊固。圖2是完整的固定管板式換熱器剖視圖。

下面有一段視頻，簡單介紹了固定管板式換熱器的主要裝配順序

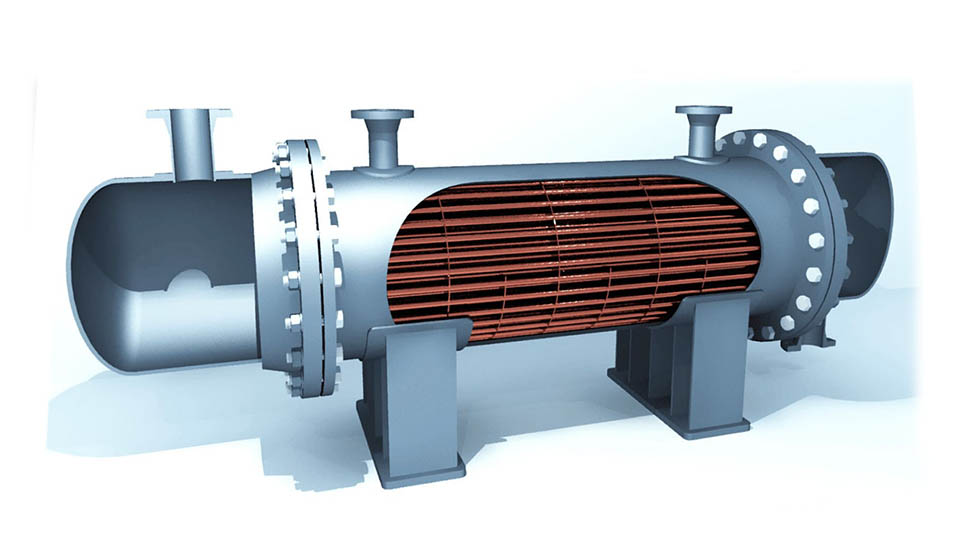

多數換熱器的管束有很多根換熱管，見圖3,（圖片來自網絡）

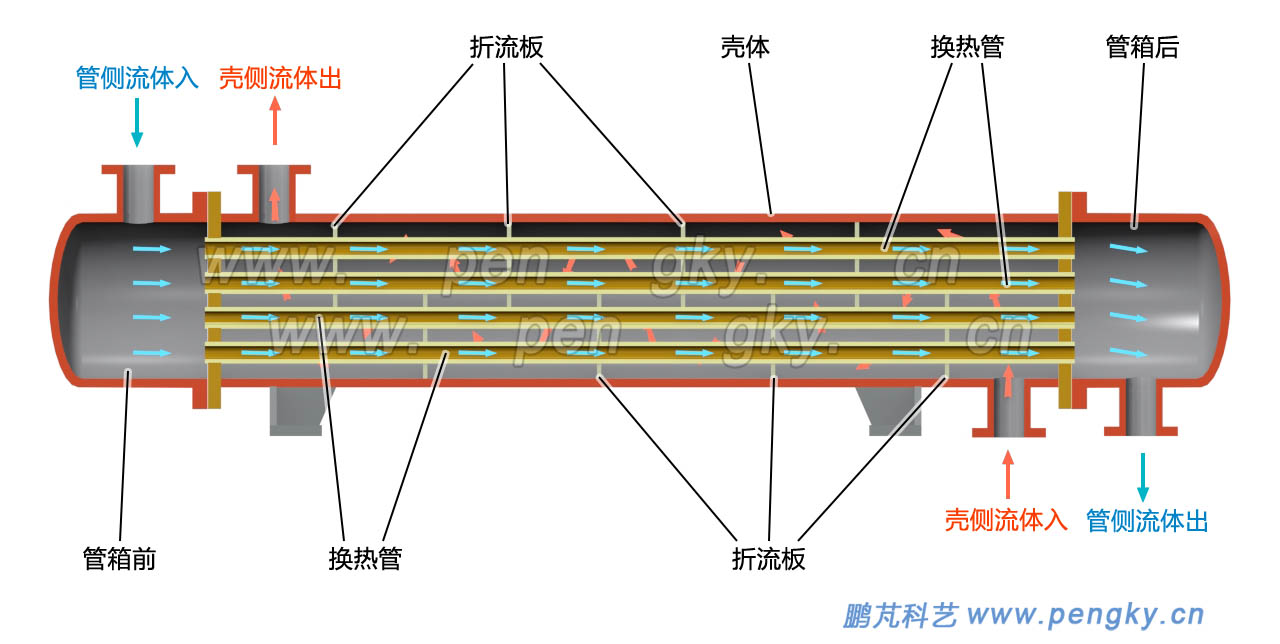

圖4是固定管板式換熱器的流體熱交換流向圖，流體1（藍色箭頭）從前管箱接管進入前管箱，從前管箱穿過換熱管到后管箱，從后管箱接管流出。流體2（橙紅色箭頭）從殼體下后方接管進入，通過殼體內空間（換熱管外部）從殼體前上方接管流出。兩流體被換熱管管壁分開。

流體1走換熱管稱為走管側，是管程流體，流體2走管道外的殼體內，稱為走殼側，是殼程流體。兩側流體通過換熱管的管壁交換熱量。為了加長殼程流體的行程，使殼程流體充分接觸換熱管管壁，在殼體內安裝多塊折流板，使殼程流體上下曲折流動。折流板有多種排列方式，可使殼程流體左右流動，或者螺旋式流動。

流體1（管程流體）是被加熱流體，流體2（殼程流體）是熱源流體。同樣，被加熱流體也可以走殼程，熱源流體走管程。

下面有一段視頻，是固定管板式換熱器的流體熱交換流向動畫

固定管板式換熱器結構簡單，制造較容易。打開前管箱與后管箱，就可對換熱管進行機械清洗。
缺點是管殼無法打開，殼內無法機械清洗，殼程流體要求流動性好，不結垢。由于外殼與換熱管是固定焊死的，當殼程流體與管程流體溫度差大時，殼與管膨脹量不同，易造成損壞。故一般要求殼程流體與管程流體溫度差不超過50度。

如果在殼上增加補償圈，可解決殼程流體與管程流體溫度差大變形的問題，見圖5。但有補償圈的外殼制造麻煩，而且殼程流體壓力大時會增加殼的長度方向變形力。

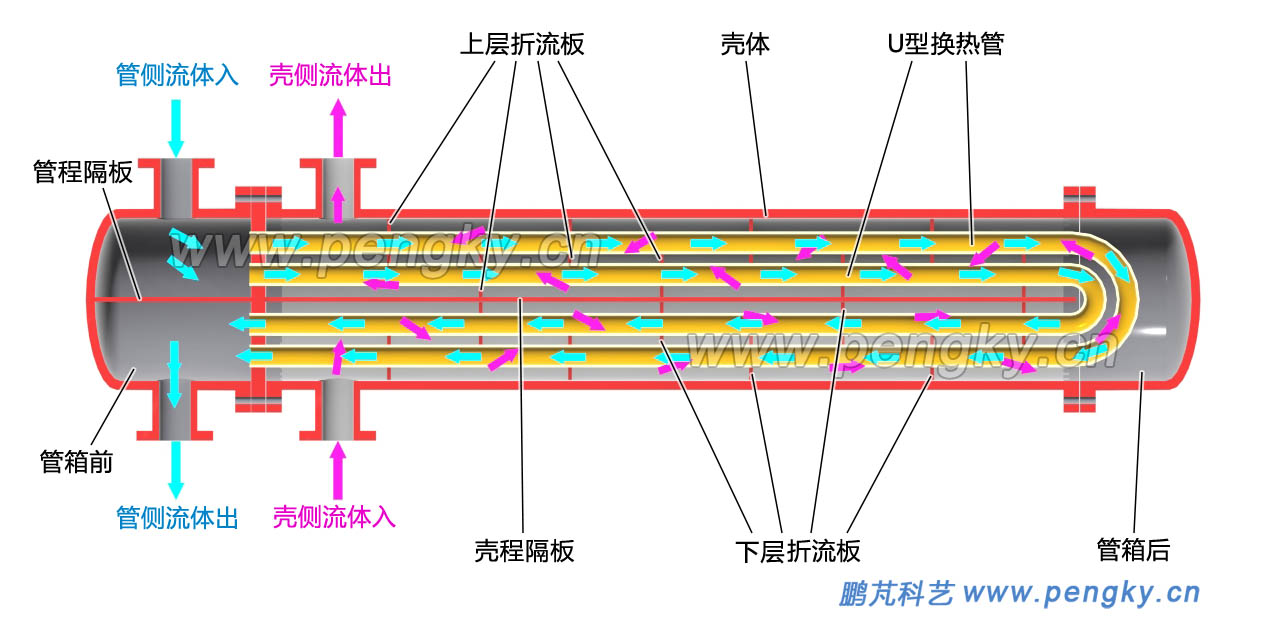

Ｕ型管式換熱器的特點是換熱管為U型，前管箱中部有管層隔板，管程流體（藍色箭頭）從前管箱接管1進入前管箱上部，進入換熱管；從換熱管另一端流出回到前管箱下部，從前管箱接管2流出。本模型的殼程流體（紅色箭頭）也走U形，在殼中部有殼層隔板，殼程流體從殼體下部殼體接管2進入，流到后管箱轉回，從殼前部上部殼體接管1流出。見圖5，見圖6。

下面有一段視頻，是Ｕ型管式換熱器的流體熱交換流向動畫

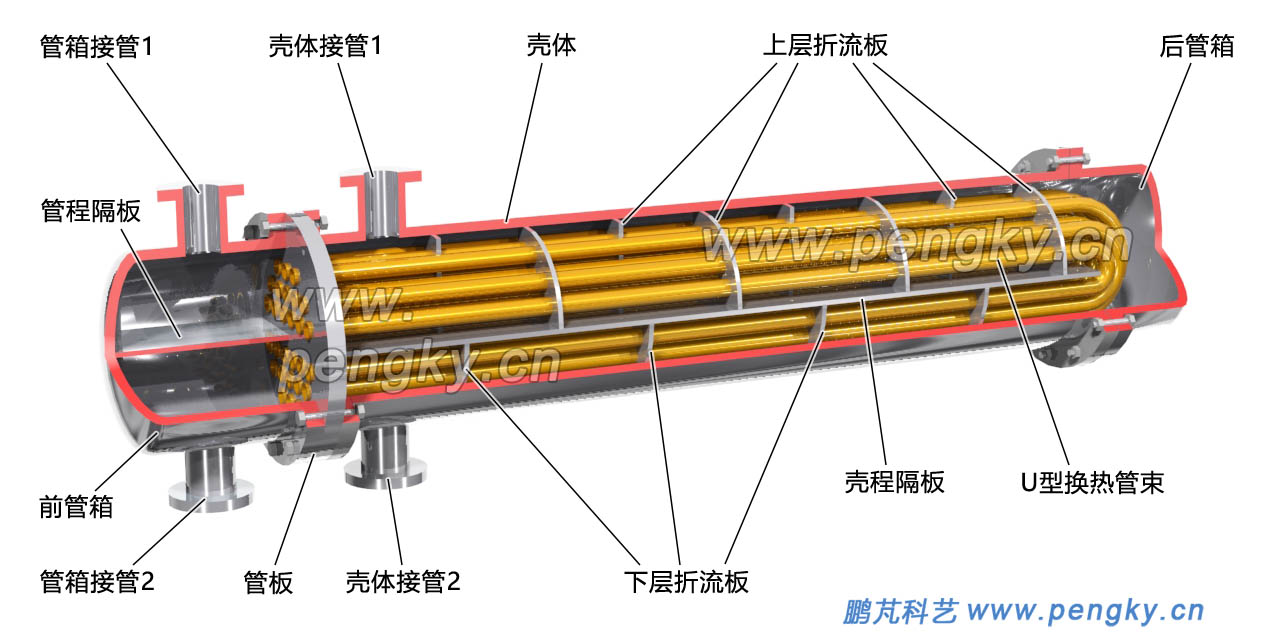

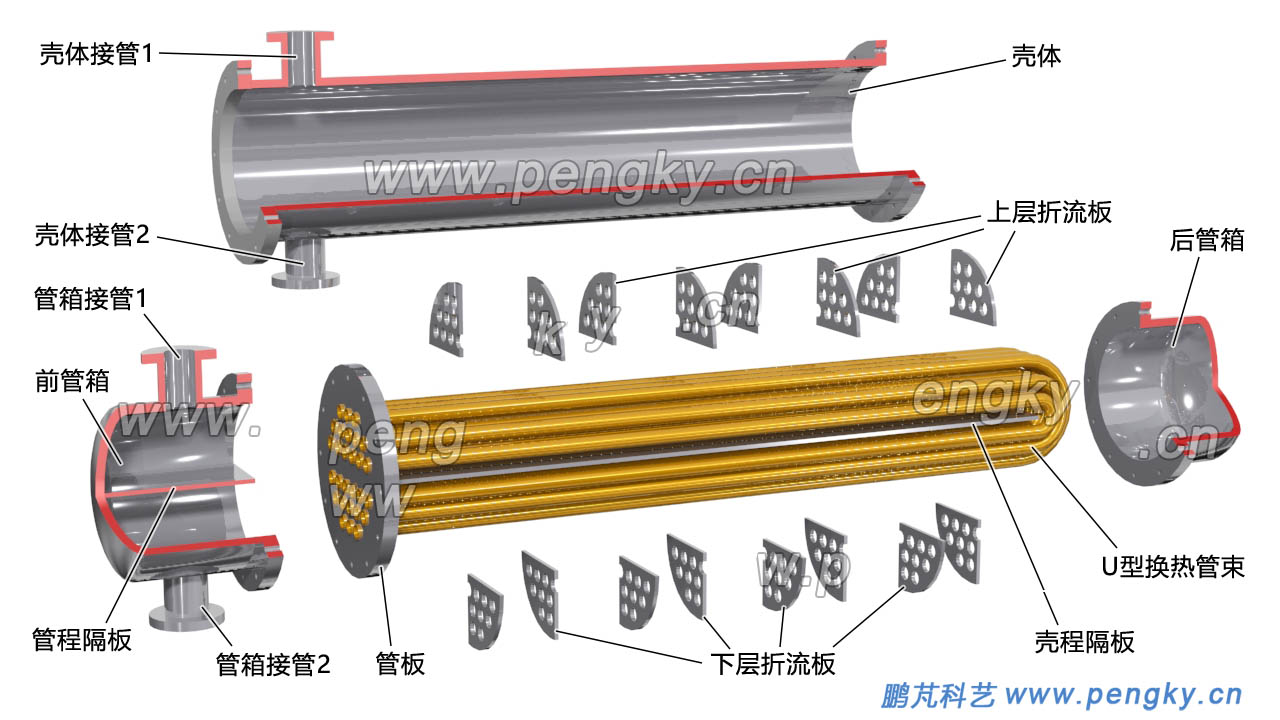

Ｕ型管式換熱器主要由殼體、U型換熱管束、管板、上層折流板、下層折流板、和管箱等部件組成。見圖7。

主要裝配順序?yàn)椋簩?strong>U型換熱管插入折流板，組成U型管束；把殼程隔板與管板連接（連接方式依材料定），將U型管束插入管板，與管板密封焊接（或脹接）。將U型管束插入殼體，將前管箱與后管箱與殼體兩端的法蘭用螺栓緊固。圖8是完整的Ｕ型管式換熱器剖視圖。

Ｕ型管式換熱器的優點是換熱管伸縮不受殼體限制，可用在殼程流體與管程流體溫度差較大的場合。打開前管箱與后管箱，抽出U形換熱管束，就可清洗殼體。但Ｕ型換熱管內很難機械完整清洗。

Ｕ型管式換熱器殼程也可不設殼程隔板，像固定管板式換熱器一樣。

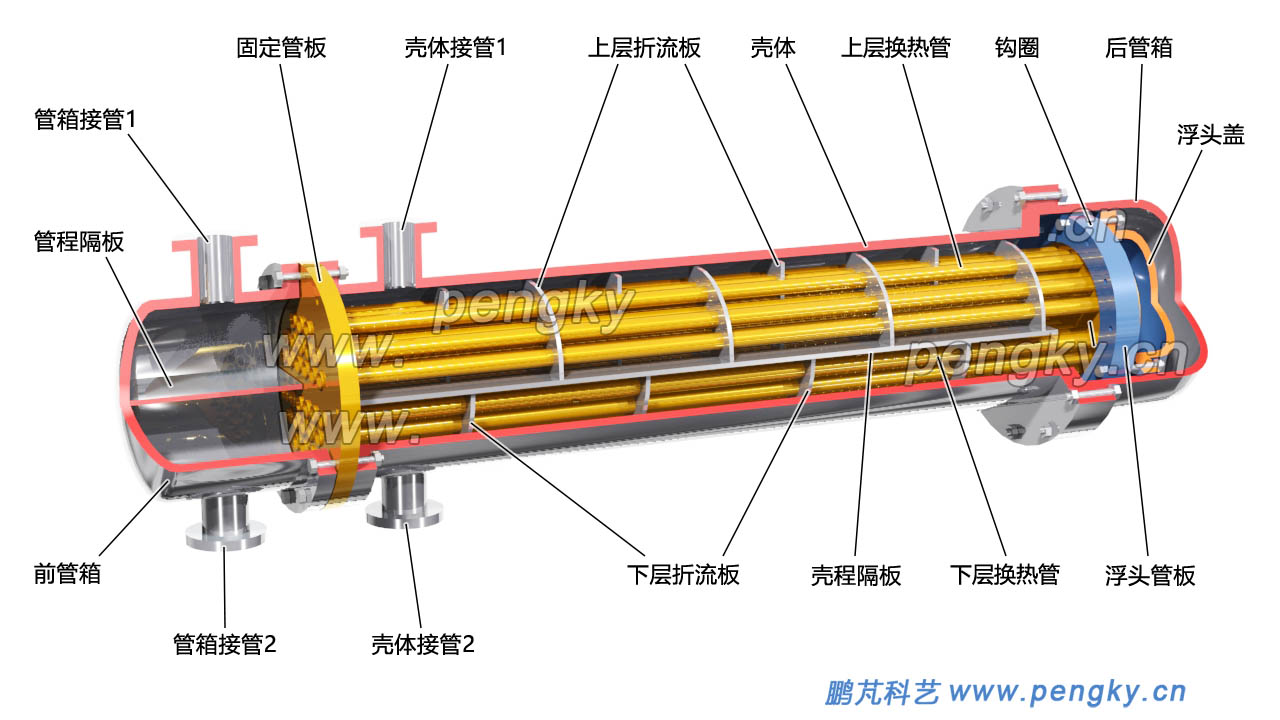

浮頭式換熱器的流體走向類似Ｕ型管式換熱器，不同的是換熱管是直管，管程流體進入上層換熱管，在浮頭蓋內轉向進入下層換熱管，再?gòu)?strong>前管箱下層流出。浮頭式換熱器的結構剖視圖見圖8

浮頭式換熱器前部分結構與Ｕ型管式換熱器相同，后部分的浮頭部分較復雜。換熱管與浮頭管板是焊接密封的，浮頭管板比殼體內經略小，保證換熱管束插入殼體。為了使管程流體從上層換熱管束轉到下層換熱管束，又要不外漏，與殼程流體隔離，用一個浮頭蓋把浮頭管板蓋上。

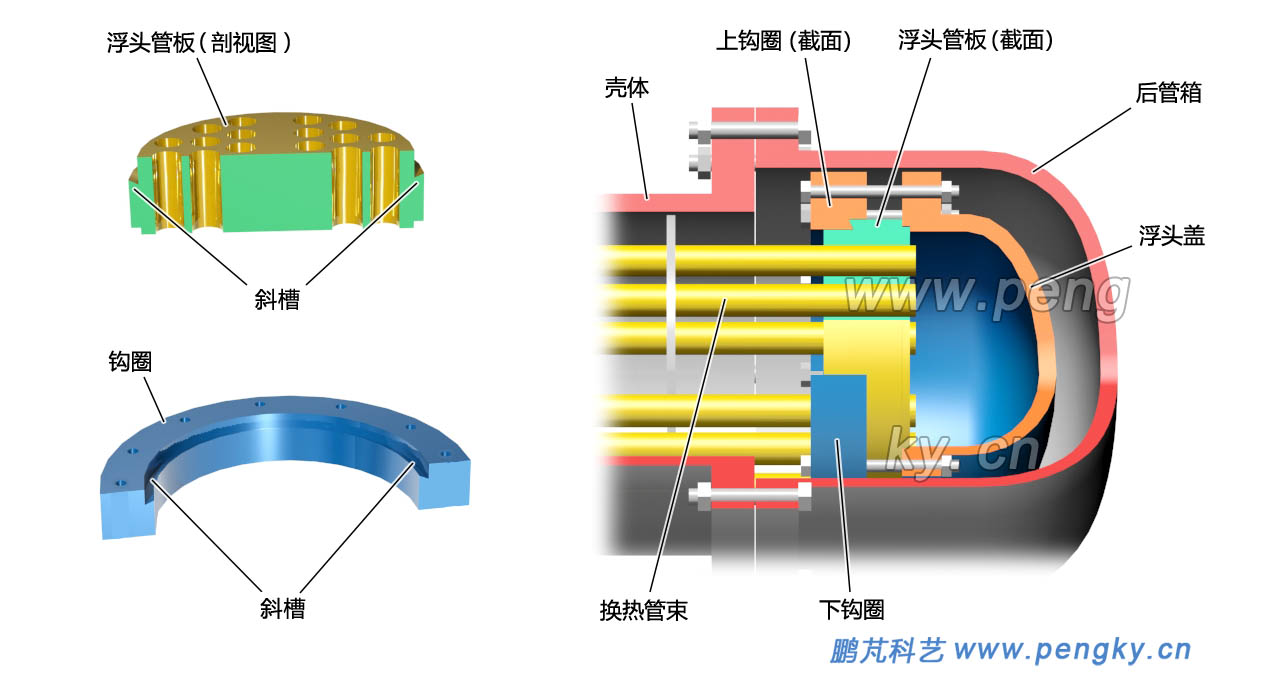

浮頭蓋與浮頭管板的緊密配合是通過鉤圈來連接的，浮頭管板與鉤圈都有斜槽，見圖10左圖，浮頭管板的斜槽與鉤圈的斜槽可相扣，然后用螺栓把鉤圈與浮頭蓋緊固即可。見圖9右圖。鉤圈有上下2個，合攏才能抱住浮頭管板。

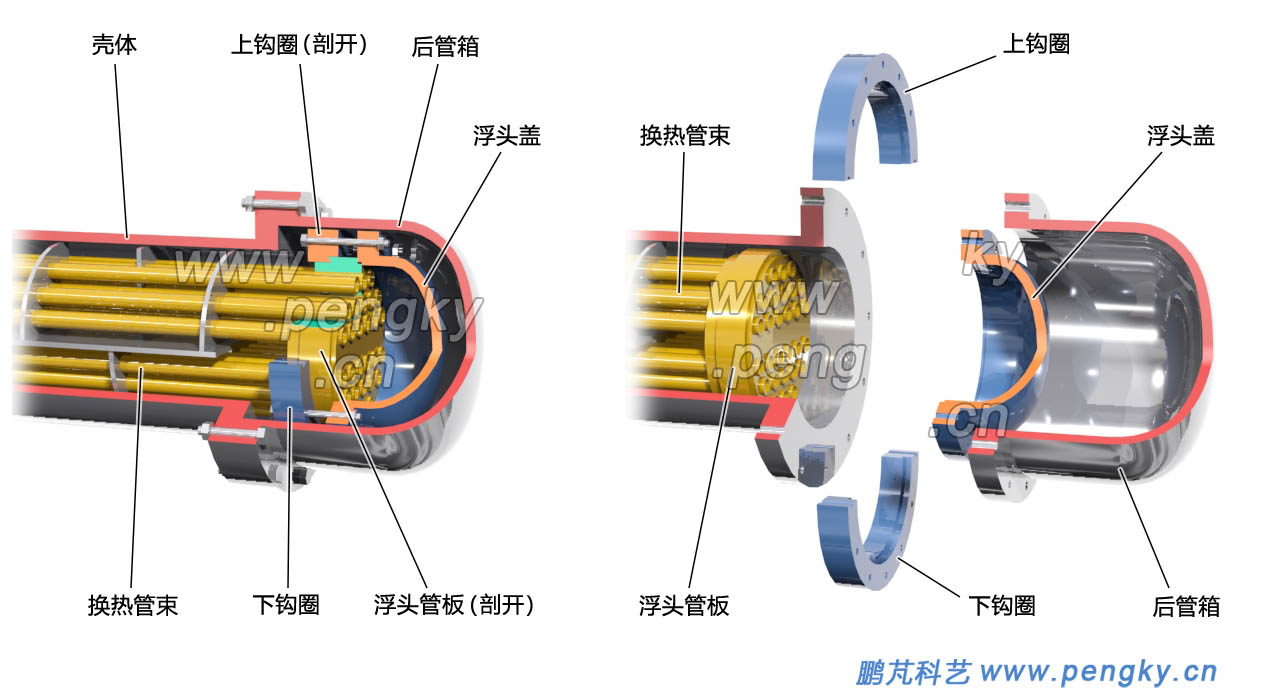

圖11左圖是浮頭蓋裝配固定的狀態，右圖是旋開后管箱螺栓，打開后管箱；旋開浮頭蓋螺栓，打開浮頭蓋；分開上鉤圈與下鉤圈，換熱管束即可從殼體中抽出。

浮頭式換熱器解決了兩流體溫差大引起的膨脹問題，同時解決了殼體內的機械清掃與換熱管內的機械清掃。

缺點是制造復雜，成本較高。

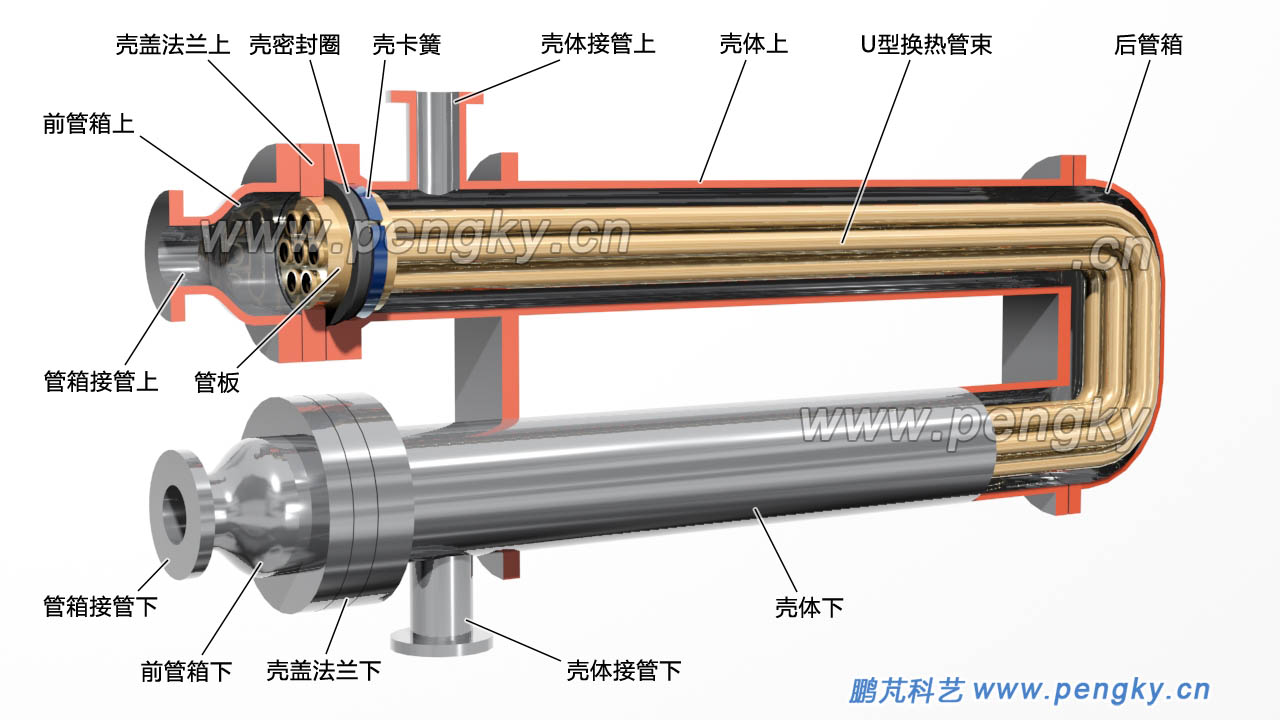

如果把管板式換熱器做得很長（無需折流板），可以實現長流程的逆流換熱（殼程流體與管程流體反向流動），這種純逆流傳熱效果好。但設備體積過長不但占地方，還影響結構強度。如果把設備折彎成U形發夾的形狀，可解決這個問題，這就是發夾式換熱器。

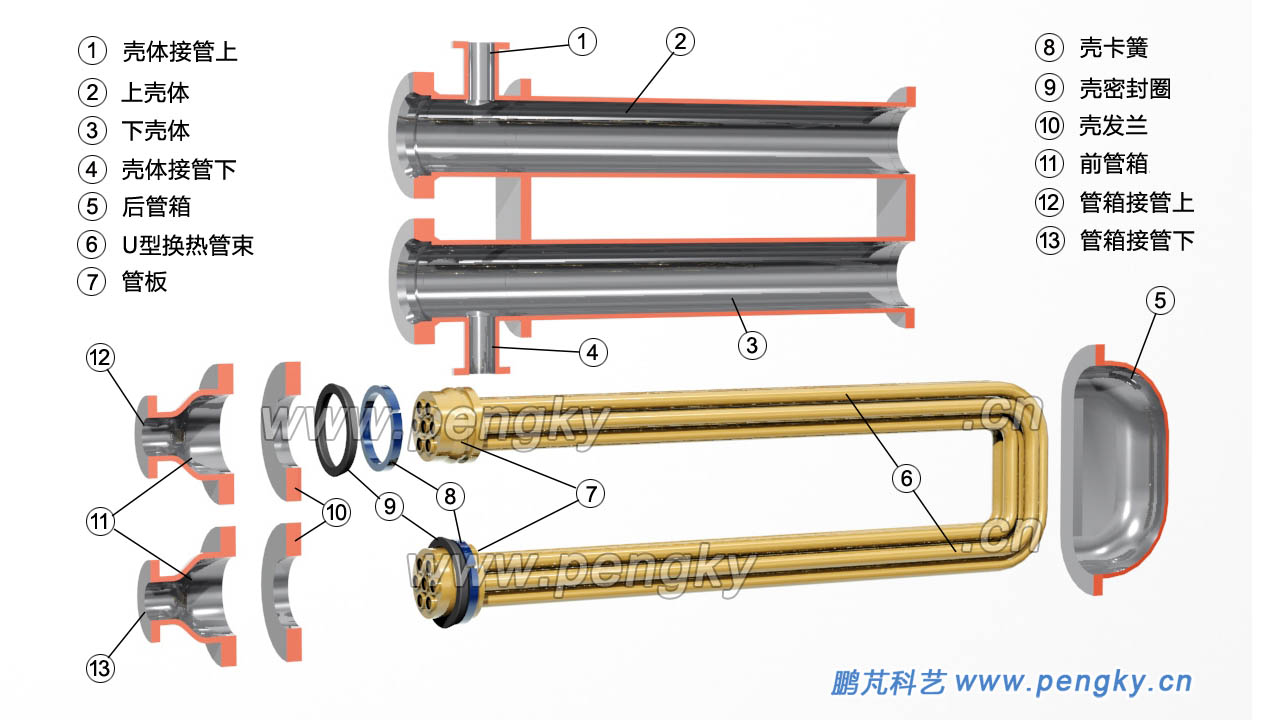

發夾式換熱器主要由殼體、U型換熱管束、前管箱、后管箱、殼法蘭、殼卡簧、殼密封圈等組成，見圖12

將U型管束端口插入上管板與下管板，焊接或脹接密封形成U形管束。管板直徑略小于外殼內徑，保證管束可插入或拉出殼體。將U型管束插入殼體，在管板上套進殼卡簧，使卡簧卡在管板的卡簧槽中。在管板上套進密封圈，套上殼蓋法蘭，蓋上前管箱，用螺栓把前管箱與殼體緊固。將后管箱與殼體緊固。見圖13

發夾式換熱器站地面積小，管流程長，熱交換充分，流體進入交換器可達到大的溫度變化。發夾式換熱器可承受兩流體較高的溫度差別，不會因熱膨脹引起故障。

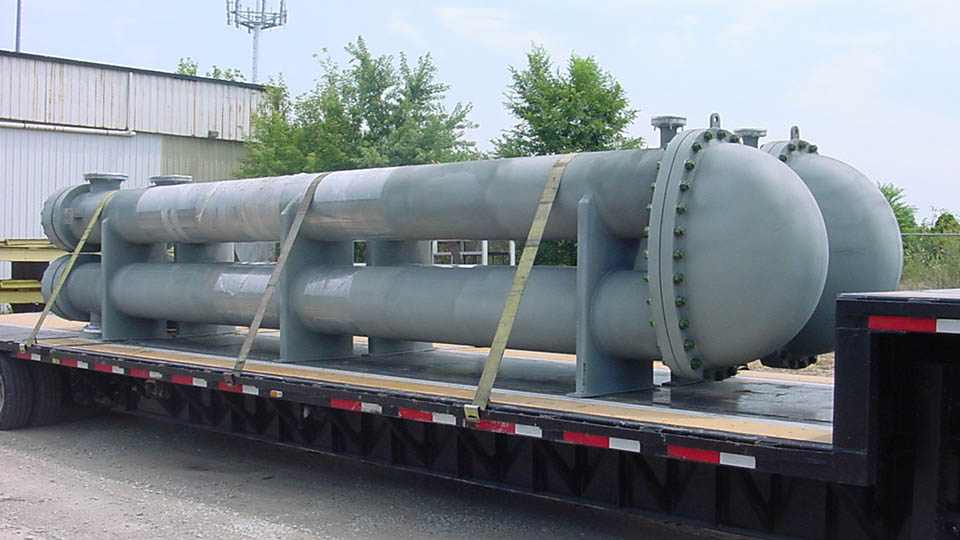

圖14是發夾式換熱器的照片（照片來自網絡），照片上有2個待發貨的發夾式換熱器。

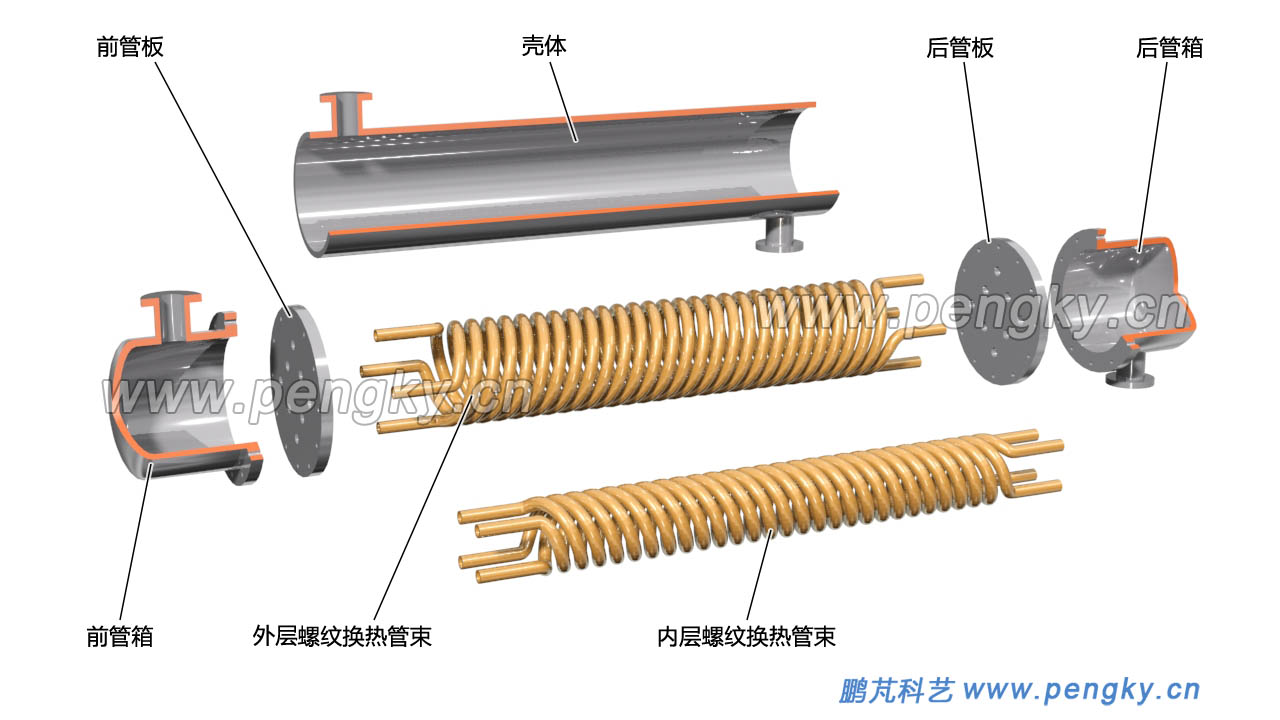

繞管式換熱器或稱螺旋管式換熱器，繞管式換熱器與固定管板式換熱器的結構相似，工作方法相同。不同的是換熱管采用螺旋狀纏繞管。在模型中有內外兩層纏繞管，每層有4根管，兩層傳熱管的螺旋方向相反，見圖15。一般繞管式換熱器有多條換熱管，有多層，相隔兩層的換熱管螺旋方向相反，見圖17。

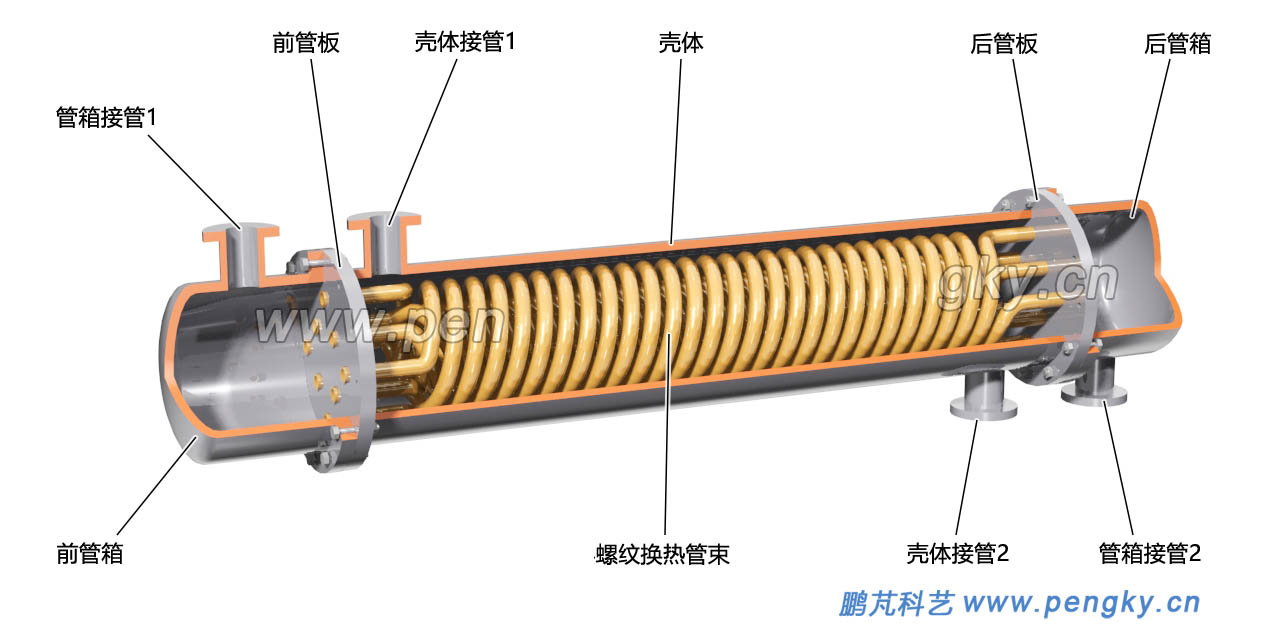

圖16是繞管式換熱器的剖視圖。繞管式換熱器多半是垂直安裝，課件為了排版方便，采用水平顯示。

繞管式換熱器結構緊湊，單位體積換熱面積大。如果把換熱管分組單獨引出殼體，可同時進行多股流體換熱。繞管式換熱器的缺點是流動阻力大；要求流體沒有雜質，不會結垢；制作工藝復雜，成本高。

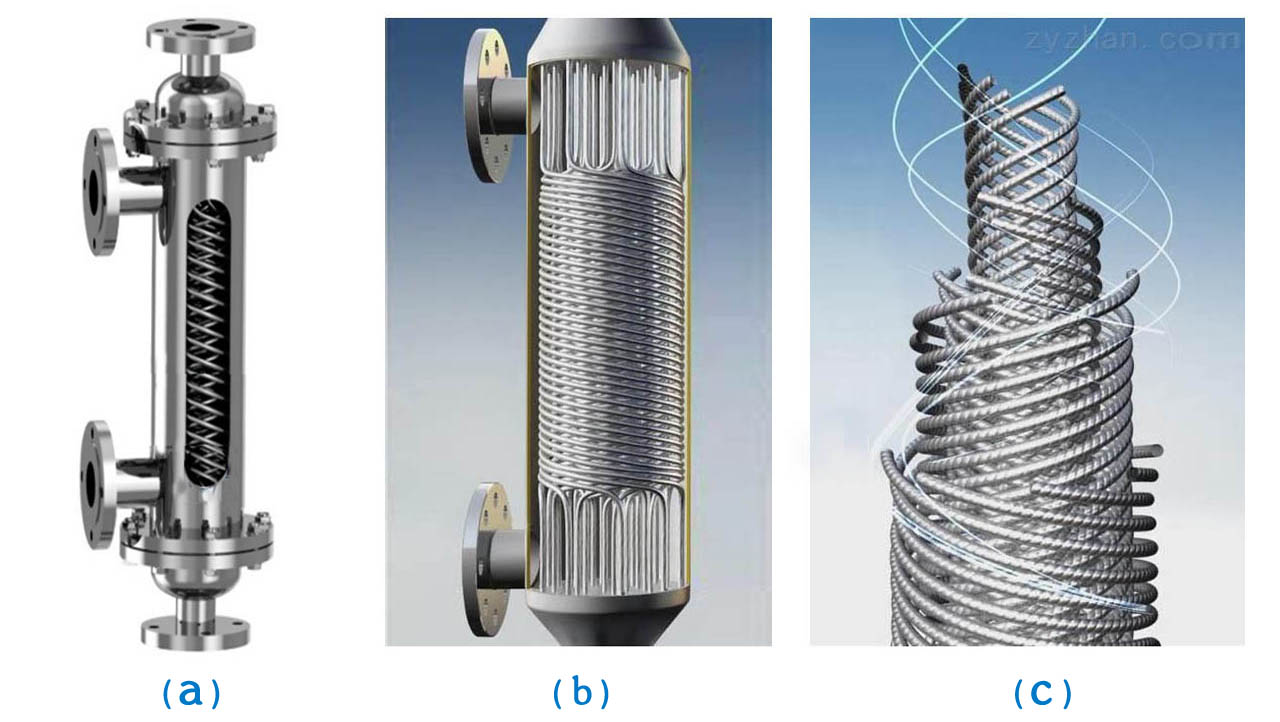

圖17是來自網絡的圖片，左邊2張圖片是刨開外殼的圖片，圖a是小型高壓繞管式換熱器，圖b是大型繞管式換熱器，圖c是內部纏繞的換熱管狀態。

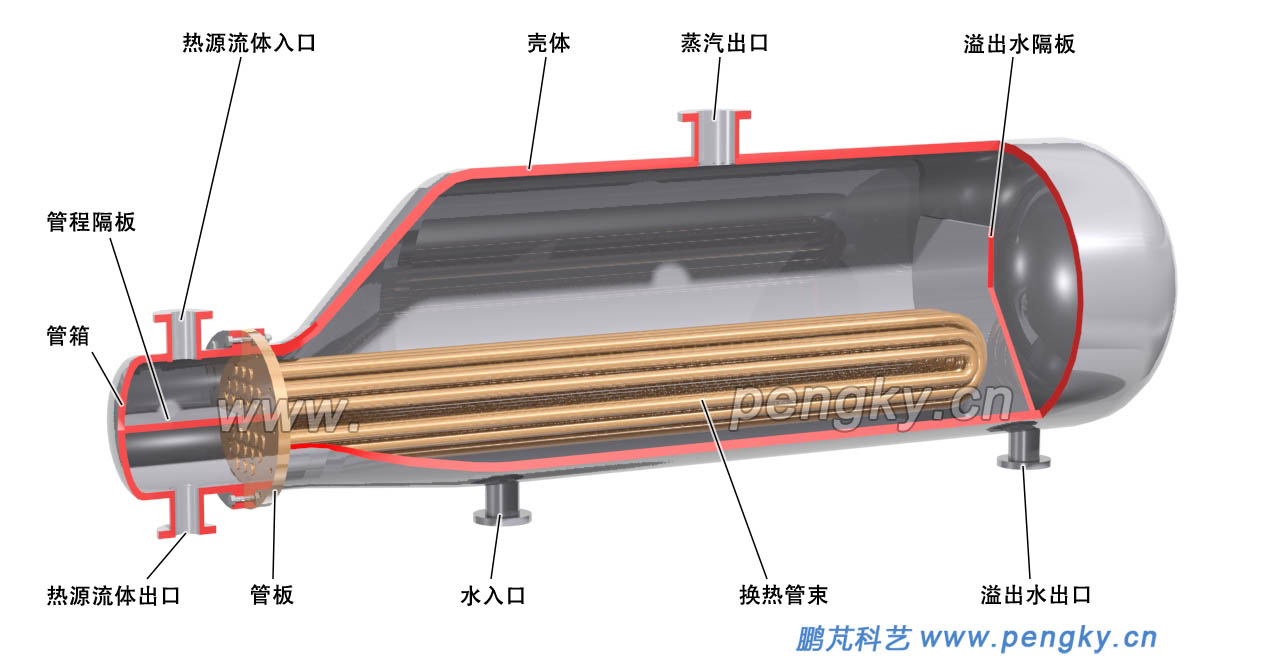

釜式蒸發器與Ｕ型管式換熱器的結構類似，工作方法相同。釜式蒸發器可將液體（例如水）加熱沸騰產生蒸汽。

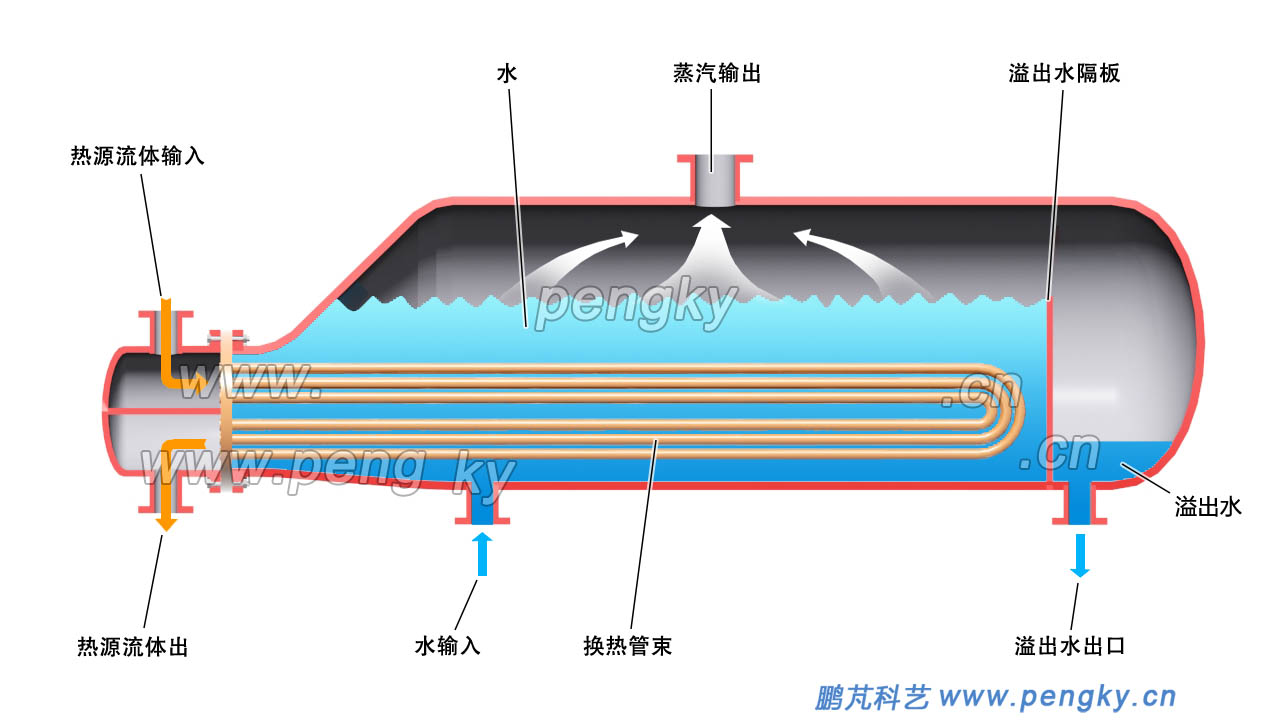

釜式蒸發器主要由殼體，U型換熱管束，管箱組成。釜式蒸發器的熱源流體走管程，被加熱的水在釜式蒸發器的殼體內，殼體較大，是水和蒸汽分離的空間，殼體下方有水入口與溢出水出口，殼體上方有蒸汽出口。在殼體內有隔板（堰）。見圖18

待汽化的水從底部水入口進入，淹沒管束，當液位超過隔板（堰）時會溢出，保證殼體上部有合適的蒸汽分離空間，堰起到控制水位的作用。熱源流體從管箱上部口進入換熱管束，通過換熱管束后從管箱下部口排出。高溫?zé)嵩戳黧w加熱殼中的水，水沸騰產生的蒸汽從殼體上部蒸汽出口排出。溢出水由水泵輸入進水回路，再次進入蒸發器，見圖19。

釜式蒸發器是自然循環蒸汽發生裝置，在聚光太陽能熱發電系統中，用于較低溫度，較小流量場合。在采用導熱油作為傳熱流體的槽式太陽能熱發電系統中多采用釜式蒸發器。

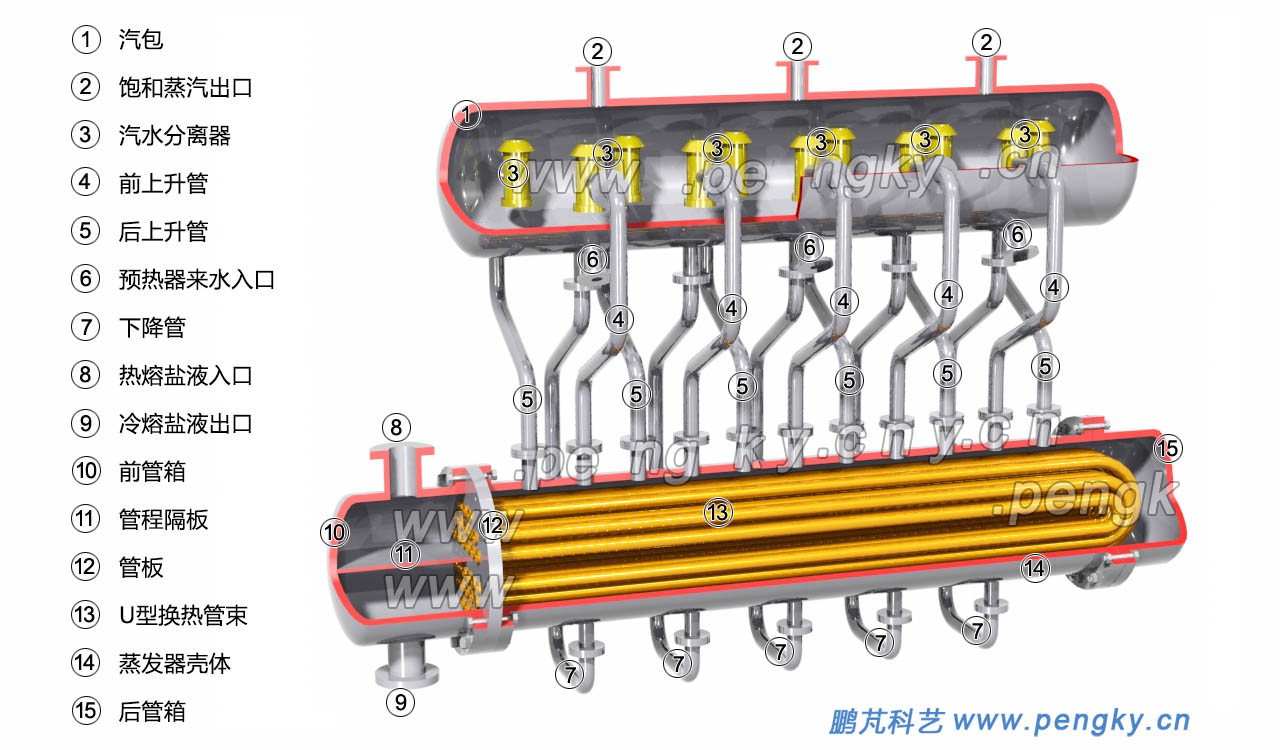

在聚光太陽能熱發電系統中多用到汽包式蒸發器，由蒸發器、汽包與連接管組成，圖20是臥式汽包式蒸發器的結構圖。

蒸發器與Ｕ型管式換熱器結構相同，主要由外殼⑭與U型管⑬組成，但殼程沒有殼層隔板與折流板。殼體下方有一排進水入口，殼體上方有一排汽水混合物出口。汽包主要由汽包殼體①與汽水分離器③組成，汽水分離器③在汽包殼體內，每個汽水分離器通到殼外。殼體下方是水出口，殼體上方是飽和蒸汽出口 ②，殼體下側方是給水入口⑥。

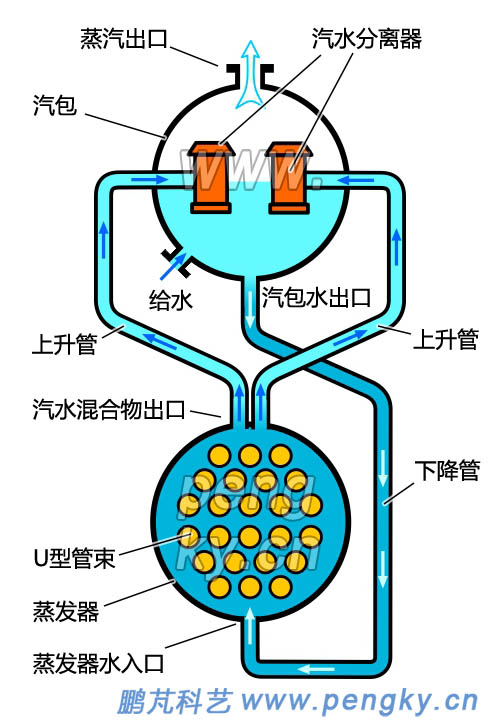

蒸發器上面的汽水混合物出口通過上升管④連接到汽包的前排汽水分離器，上升管⑤連接到汽包的后排汽水分離器。汽包下面的水出口通過下降管連接到蒸發器下方的水入口。圖21清楚顯示了上升管與下降管的連接。

蒸發器殼程充滿用于被加熱蒸發的水，熱熔鹽液從入口⑧進入，經過U型管⑬釋放熱量加熱水，然后從出口⑨流出。水在蒸發器被加熱成汽水混合物，從上升管到汽包內的汽水分離器，汽水混合物被分離成水與蒸汽，蒸汽從上方蒸汽出口輸出，水從下降管輸送到蒸發器。在圖21中有箭頭表示汽或水的流動方向。

汽包式蒸發器的給水是從汽包的給水口輸入，在聚光太陽能熱發電系統中，蒸發器的給水來自預熱器。

在自然循環的蒸汽發生系統中，汽包與蒸發器高度差要大，以保證水汽能靠密度不同形成自然循環。在強制循環的蒸汽發生系統中，汽包出水通過強制循環泵壓入蒸發器，汽包與蒸發器的高度差可小很多。有關使用介紹見《塔式太陽能光熱發電系統（提高篇）》。
