12槽10極分?jǐn)?shù)槽集中繞組永磁電機 |
12 Slot 10 Pole Fractional Slot Concentrated |
Winding Permanent Magnet Motor |
在前面已經介紹了12槽8極分?jǐn)?shù)槽集中繞組永磁電機的工作原理,在本課件中介紹12槽10極分?jǐn)?shù)槽集中繞組永磁電機的工作原理與基本結構,其組成與結構與12槽8極分?jǐn)?shù)槽集中繞組永磁電機相同,僅是轉子為10極,雖轉子極數略變,繞組連接確大不相同,本課件說明分?jǐn)?shù)槽集中繞組永磁電機槽數與極數配合的多樣性。 |
12槽10極分?jǐn)?shù)槽集中繞組永磁電機的定子與轉子 |

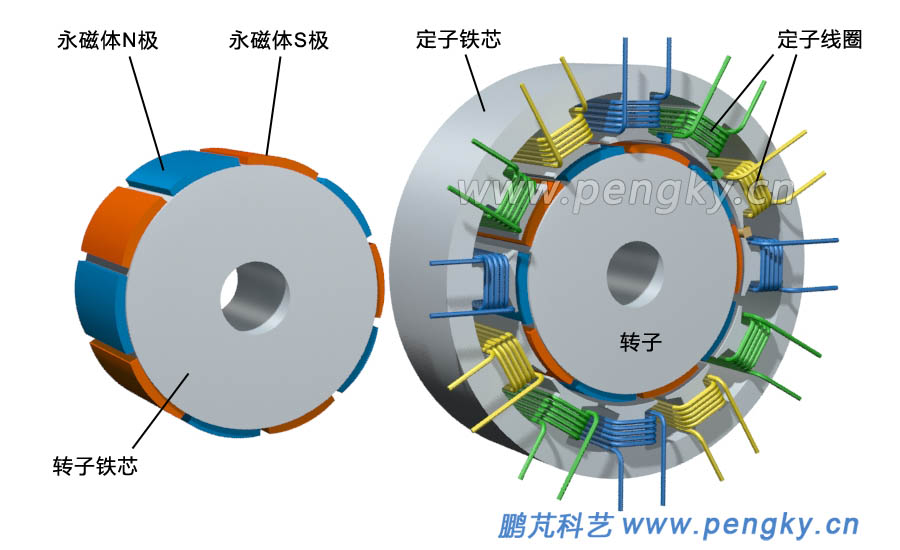

12槽10極的定子鐵芯與線圈與12槽8極相同,轉子則為10極,由10個永磁體組成,見圖1。左圖是轉子主要組成示意圖,右圖是定子與轉子組合圖。 |

圖1. 分?jǐn)?shù)槽集中繞組永磁電機定子與轉子 |

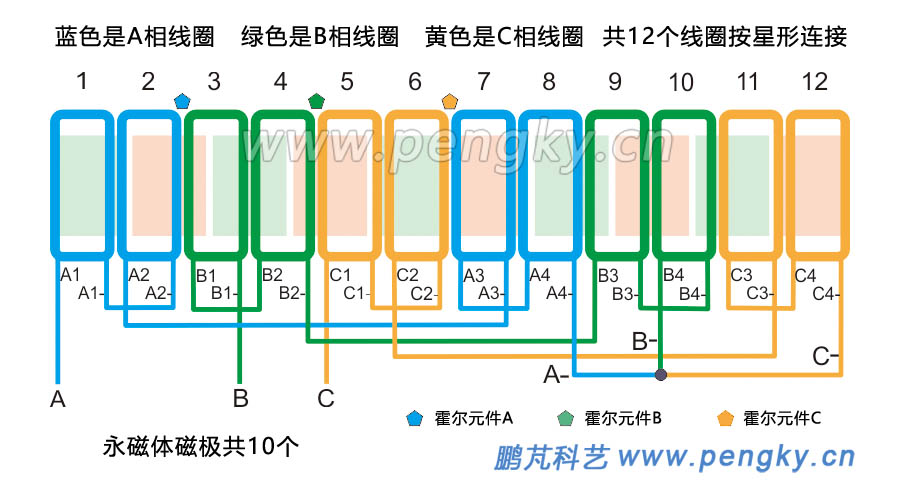

線圈的連接與8極完全不同,相鄰的兩個線圈反向串聯作為一個相的繞組,在圖2中藍色線圈1和2反向串聯作為A相繞組1,藍色線圈7和8反向串聯作為A相繞組2,兩個再連接組成A相繞組。綠色的B相繞組與黃色的C相繞組連接方式相同,A相繞組、B相繞組、C相繞組組成星形連接,具體連接見圖2。 |

圖2. 12槽10極分?jǐn)?shù)槽集中繞組永磁電機展開圖 |
同樣采用三個霍爾元件進行位置檢測,霍爾元件安裝在定子兩個齒極間的空隙處,當轉子的兩個磁極交界處通過霍爾元件時,霍爾元件檢測到極性變化,發出信號控制驅動電路進行三相電流的切換,具體安裝位置見圖2與圖4。

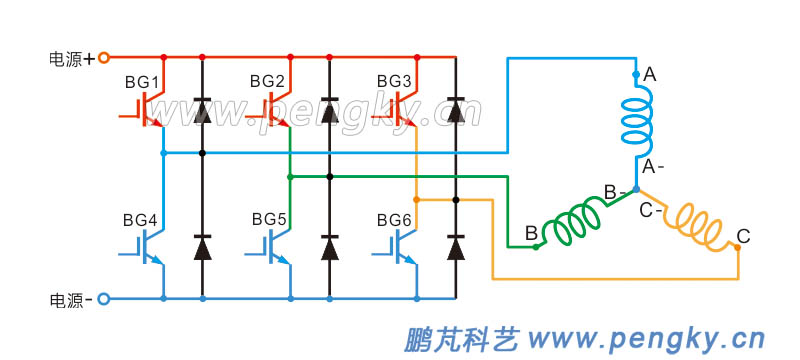

電機的驅動電源由三相橋式電路組成,圖3是連接示意圖。與三相逆步電動機或三相同步電動機不同,該永磁電機輸入的不是正弦波,在每時刻僅有兩相通電。 |

圖3. 永磁電機三相驅動電路圖 |
12槽10極分?jǐn)?shù)槽集中繞組永磁電機工作原理 |

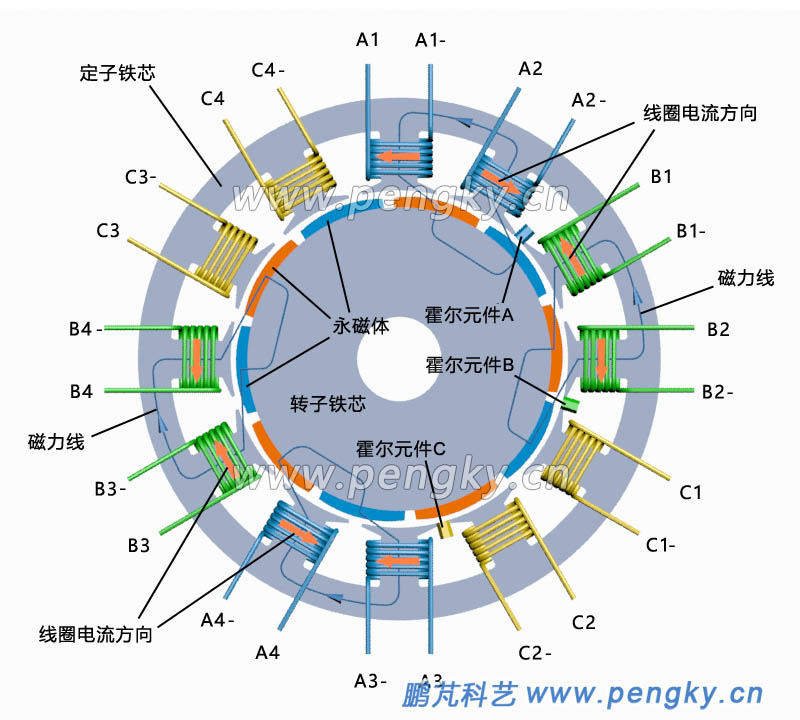

為了直觀清晰的演示分?jǐn)?shù)槽集中繞組永磁電機的工作原理,采用磁阻電機原理來分析轉子受力旋轉的原理。圖4是電機模型的正視圖,用來分析電機的工作原理。圖中線圈端的標注與圖2相同,線圈上的紅色箭頭表示此時線圈電流方向,藍色線表示此時的磁力線與方向。 |

圖4. 12槽10極的分?jǐn)?shù)槽集中繞組永磁電機工作原理圖 |
定子繞組有6個開通狀態,6個狀態為一個周期,一個周期轉子旋轉72度,轉子旋轉一周需5個周期,把6個狀態的時間段分別稱為T1、T2、T3、T4、T5、T6。

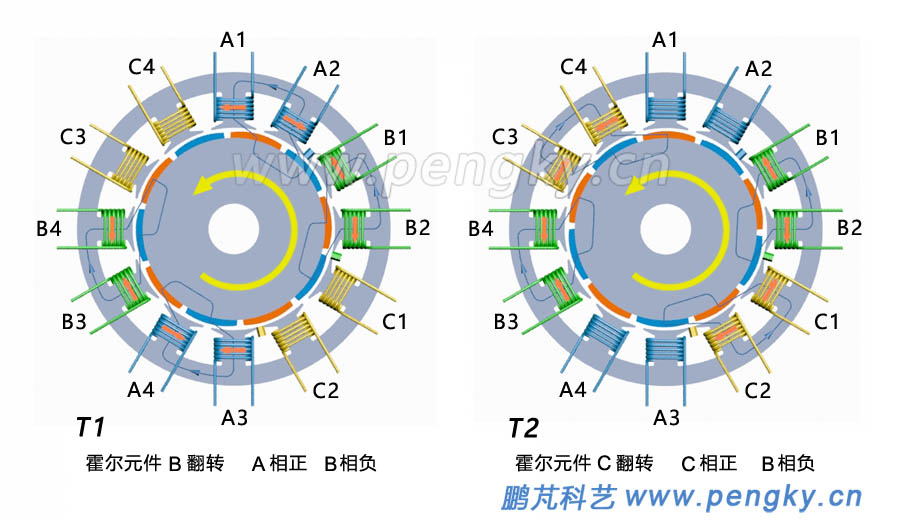

在進入T1時刻,霍爾元件B檢測到轉子磁極由S變?yōu)镹,驅動電源輸出為A相正、B相負,兩相線圈產生的磁場吸引轉子旋轉,見圖5左圖。
在進入T2時刻,霍爾元件C檢測到轉子磁極由S變?yōu)镹,驅動電源輸出為C相正、B相負,兩相線圈產生的磁場吸引轉子旋轉,見圖5右圖。 |

圖5. 12槽10極永磁電機旋轉原理圖-1 |

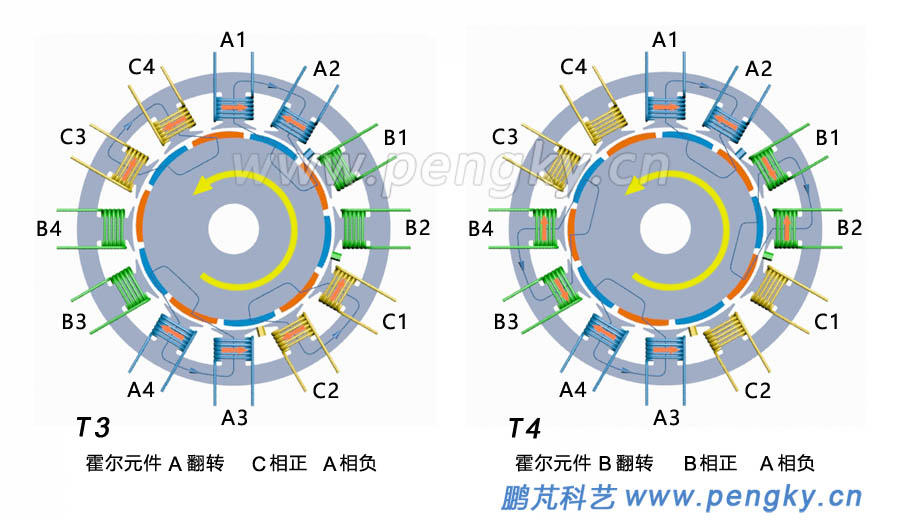

在進入T3時刻,霍爾元件A檢測到轉子磁極由N變?yōu)镾,驅動電源輸出為C相正、A相負,兩相線圈產生的磁場吸引轉子旋轉,見圖6左圖。
在進入T4時刻,霍爾元件B檢測到轉子磁極由N變?yōu)镾,驅動電源輸出為B相正、A相負,兩相線圈產生的磁場吸引轉子旋轉,見圖6右圖。 |

圖6. 12槽10極永磁電機旋轉原理圖-2 |
在進入T5時刻,霍爾元件C檢測到轉子磁極由N變?yōu)镾,驅動電源輸出為B相正、C相負,兩相線圈產生的磁場吸引轉子旋轉,見圖7左圖。
在進入T6時刻,霍爾元件A檢測到轉子磁極由S變?yōu)镹,驅動電源輸出為A相正、C相負,兩相線圈產生的磁場吸引轉子旋轉,見圖7左圖。 |

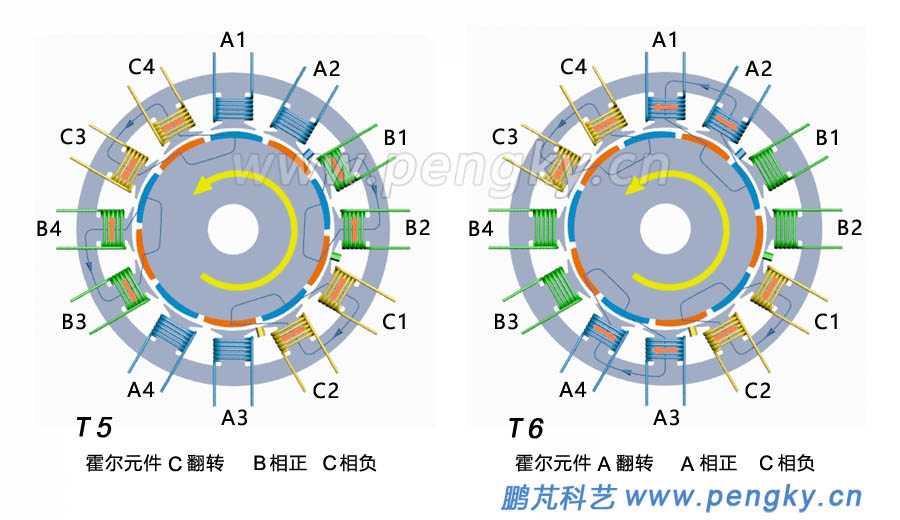

圖7. 12槽10極永磁電機旋轉原理圖-3 |
T6結束再次進入T1,重新循環,轉子就不停的旋轉下去。
下面演示的就是這一循環過程的動畫。 |
|
12槽10極分?jǐn)?shù)槽集中繞組永磁電機原理動畫 |

|
12槽10極分?jǐn)?shù)槽集中繞組永磁電機的基本結構 |
定子鐵芯由導磁良好的硅鋼片沖制后疊成,在12個定子齒極上繞有12個線圈,組成三相繞組,見圖8。 |

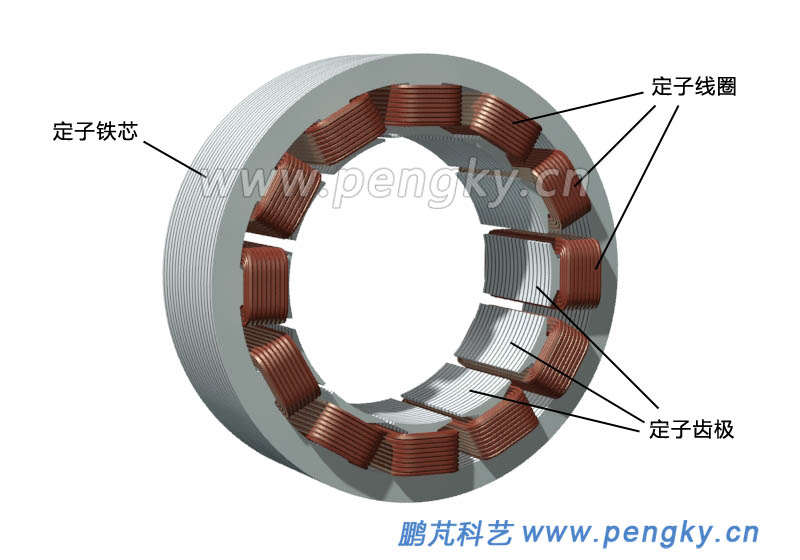

圖8. 12槽集中繞組永磁電機定子結構圖 |

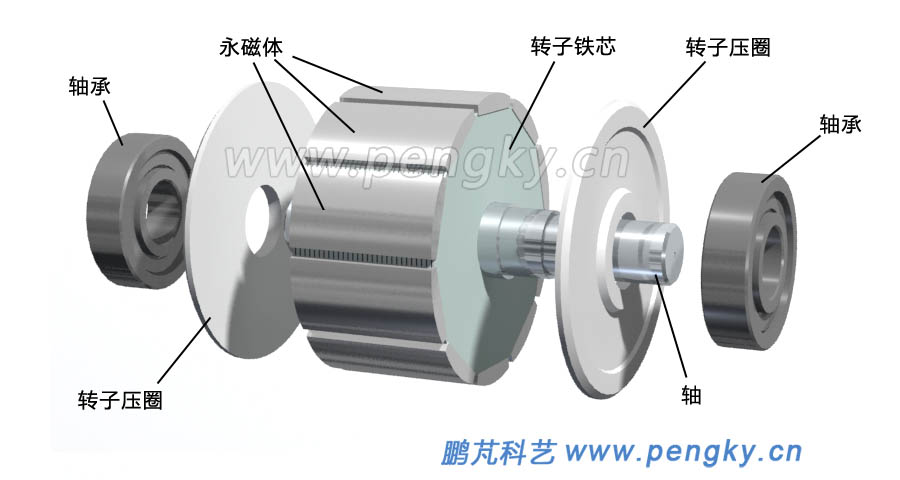

轉子鐵芯也由硅鋼片疊成,壓入轉軸,在外圓周均勻粘貼10片永磁體,兩端用轉子壓圈壓緊,裝上軸承,組成轉子,圖9是轉子結構的爆炸圖。 |

圖9. 永磁電機轉子結構圖 |

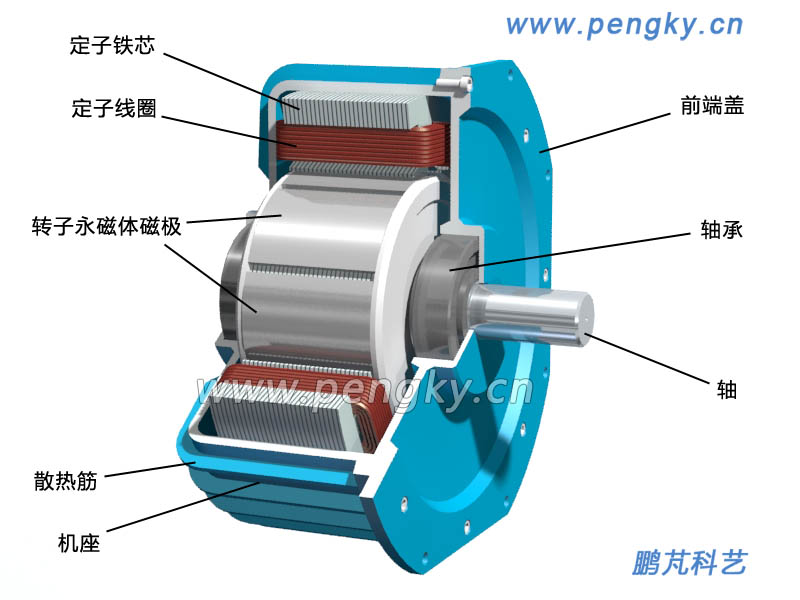

把定子壓入機座外殼,插入轉子,裝上前端蓋,完成電機模型組裝,見圖10。 |

圖10. 12槽10極分?jǐn)?shù)槽集中繞組永磁電機結構圖 |
分?jǐn)?shù)槽集中繞組永磁電機的基本結構都差不多,近些年在電動自行車與電動汽車中廣泛用作直驅輪轂電機,往往采用內定子外轉子結構,槽數與極數較多,充分發揮大轉矩低轉速的優點。 |
|
