| 12槽8極分?jǐn)?shù)槽集中繞組永磁電機 |
| 12 Slot 8 Pole Fractional Slot Concentrated |
| Winding Permanent Magnet Motor |
分?jǐn)?shù)槽集中繞組永磁電機具有轉矩特性優異，定位轉矩小、轉矩波動小的優點。下面通過一個12槽8極的分?jǐn)?shù)槽集中繞組永磁電機模型介紹其原理與基本結構。 |
| 12槽8極分?jǐn)?shù)槽集中繞組永磁電機結構簡介 |

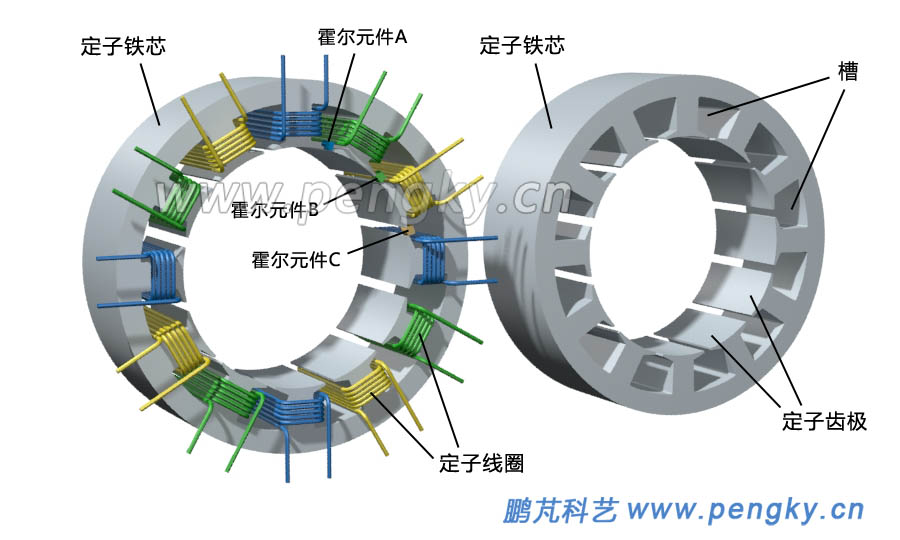

分?jǐn)?shù)槽集中繞組永磁電機的最大特點是集中繞組，圖1右圖是定子鐵芯結構，鐵芯內圓周開了12個槽，形成12個齒，每個齒端部有極靴。把線圈直接繞在定子齒極上，所有線圈節距為1，稱為集中繞組，共12個線圈。 為顯示清晰在原理介紹時采用單層線圈表示，圖1左圖是繞有線圈的定子。顯然，集中繞組的線圈端部長度短，銅損小，效率就高；繞組無重疊，相間絕緣好；線圈易機械下線，降低生產成本。 |
|

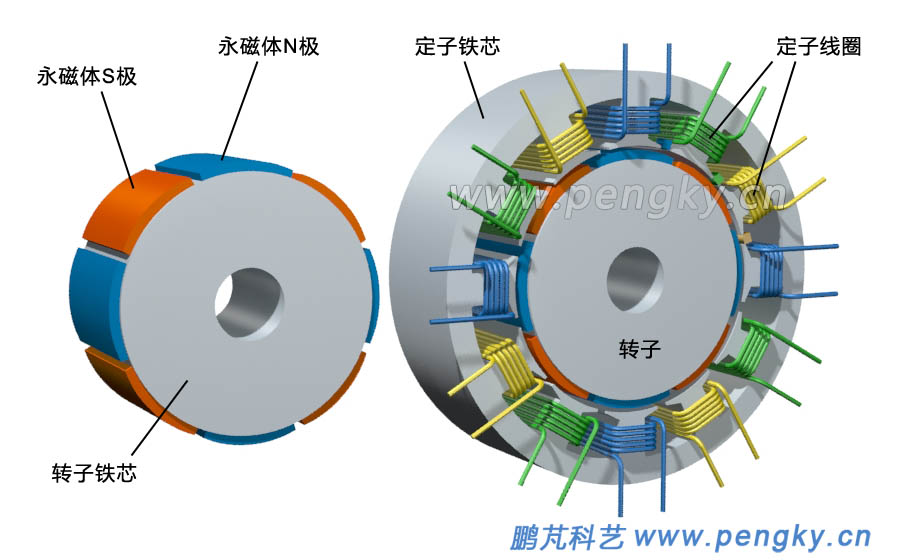

對于12個槽的分?jǐn)?shù)槽集中繞組永磁電機的轉子可以是8個極，10個極，14個極，16個極。本模型的永磁體轉子有8個極（4對極），8個永磁體采用表面貼片式，磁極的磁場方向?yàn)?strong>徑向，藍色永磁體磁場方向向外，為N極；紅色永磁體磁場方向向內，為S極。圖2左圖是轉子結構示意圖，右圖是定子與轉子布置圖。 |
|

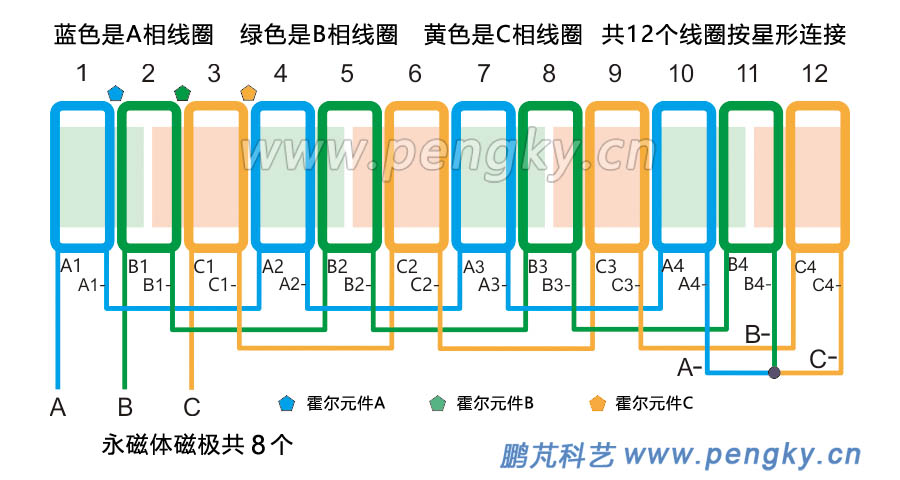

在圖2中，4個藍色線圈串聯組成A相繞組；4個綠色線圈串聯組成B相繞組；4個黃色線圈串聯組成C相繞組。各相繞組的線圈連接見圖3，12個線圈組成三相繞組，三相的末端連接起來構成星形接法。 |
|

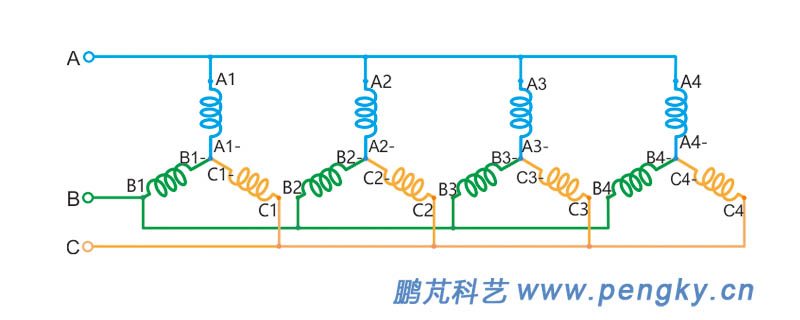

也可以由3個單個的繞組組成星形連接，再并聯使用，見圖4。并聯線圈要重新設計，線要細些，匝數要多些。 |
|

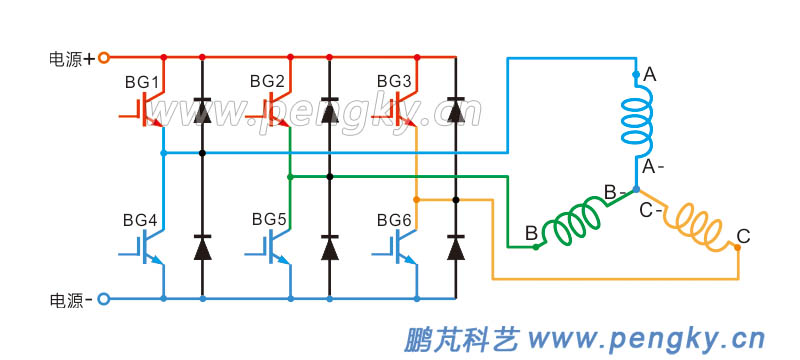

電機的驅動電源由三相橋式電路組成，圖5是連接示意圖。與三相逆步電動機或三相同步電動機不同，該永磁電機輸入的不是正弦波，在每時刻僅有兩相通電。 霍爾元件安裝在定子兩個齒極間的空隙處，當轉子的兩個磁極交界處通過霍爾元件時，霍爾元件檢測到極性變化，發出信號控制驅動電路進行三相電流的切換，共有霍爾元件A、霍爾元件B、霍爾元件C三個霍爾元件,見圖1、圖3、圖6。 |
|
| 12槽8極分?jǐn)?shù)槽集中繞組永磁電機工作原理 |

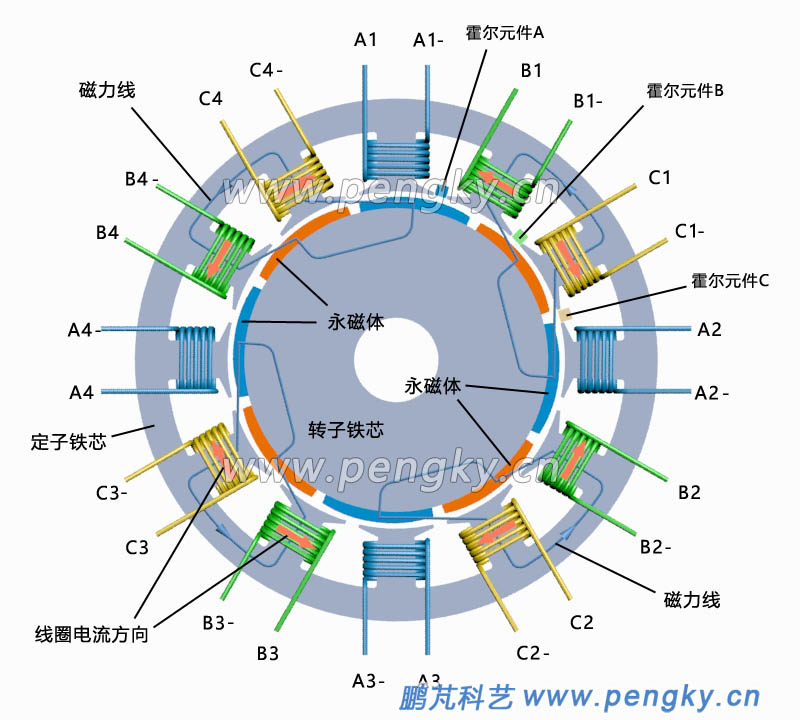

| 為了直觀清晰的演示分?jǐn)?shù)槽集中繞組永磁電機的工作原理，采用磁阻電機原理來分析轉子受力旋轉的原理。圖6是電機模型的正視圖，用來分析電機的工作原理。圖中線圈端的標注與圖3相同，線圈上的紅色箭頭表示此時線圈電流方向，藍色線表示此時的磁力線與方向。 |
|

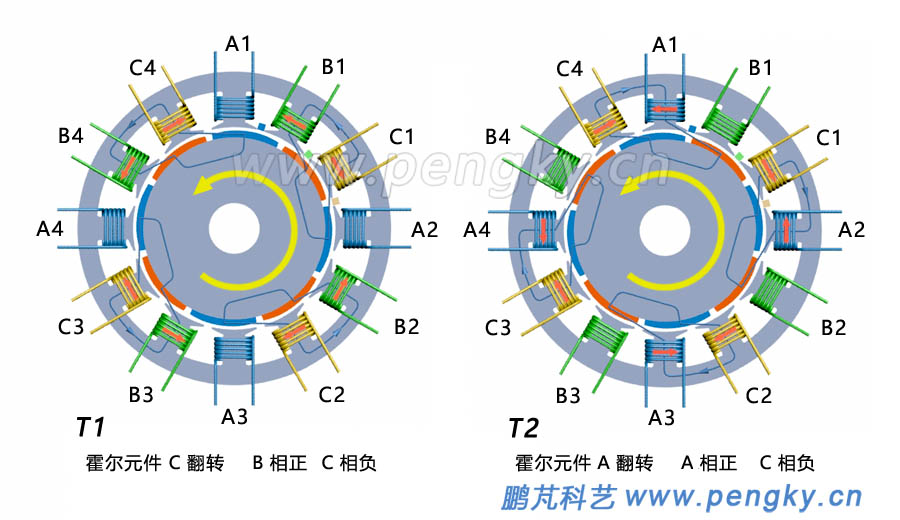

定子繞組有6個開通狀態，6個狀態為一個周期，一個周期轉子旋轉90度，轉子旋轉一周需4個周期，把6個狀態的時間段分別稱為T1、T2、T3、T4、T5、T6。 在進入T1時刻，霍爾元件C檢測到轉子磁極由S變?yōu)镹，驅動電源輸出為B相正、C相負，兩相線圈產生的磁場吸引轉子旋轉，見圖7左圖。 在進入T2時刻，霍爾元件A檢測到轉子磁極由N變?yōu)镾，驅動電源輸出為A相正、C相負，兩相線圈產生的磁場吸引轉子旋轉，見圖7右圖。 |
|

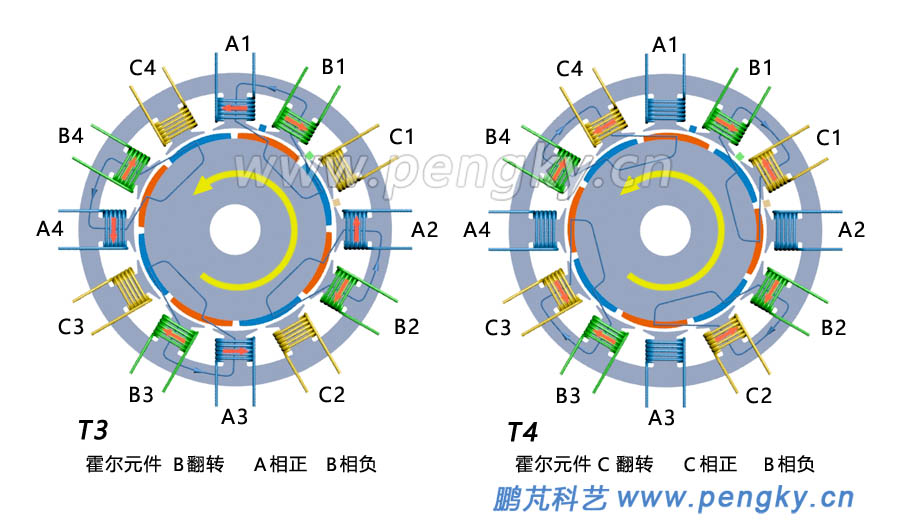

在進入T3時刻，霍爾元件B檢測到轉子磁極由S變?yōu)镹，驅動電源輸出為A相正、B相負，兩相線圈產生的磁場吸引轉子旋轉，見圖8左圖。 在進入T4時刻，霍爾元件C檢測到轉子磁極由N變?yōu)镾，驅動電源輸出為C相正、B相負，兩相線圈產生的磁場吸引轉子旋轉，見圖8右圖。 |
|

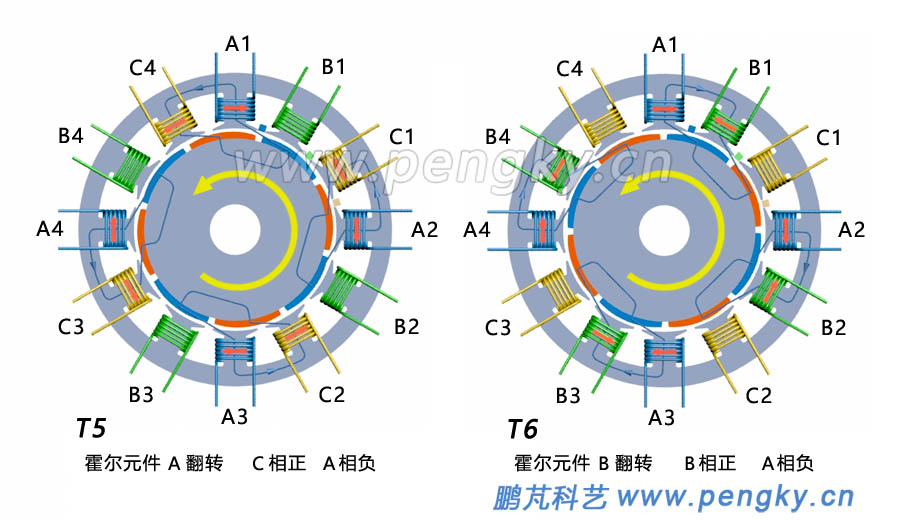

在進入T5時刻，霍爾元件A檢測到轉子磁極由S變?yōu)镹，驅動電源輸出為C相正、A相負，兩相線圈產生的磁場吸引轉子旋轉，見圖9左圖。 在進入T6時刻，霍爾元件B檢測到轉子磁極由N變?yōu)镾，驅動電源輸出為B相正、A相負，兩相線圈產生的磁場吸引轉子旋轉，見圖9右圖。 |
|
T6結束再次進入T1，重新循環，轉子就不停的旋轉下去。 下面演示的就是這一循環過程的動畫。 |
| 12槽8極分?jǐn)?shù)槽集中繞組永磁電機原理動畫 |
 |
| 分?jǐn)?shù)槽集中繞組永磁電機的槽極數組合 |

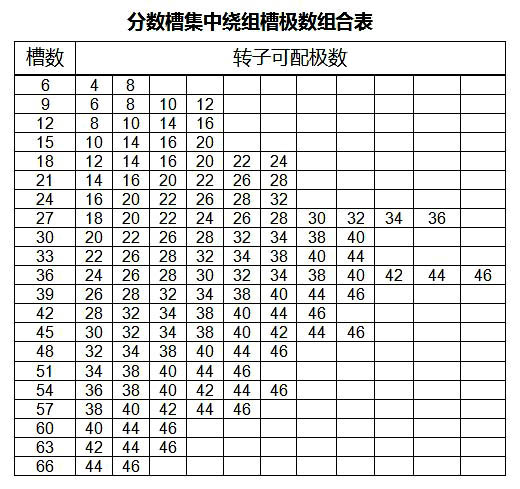

| 分?jǐn)?shù)槽集中繞組永磁電機的定子槽數與轉子磁極數可以有多種組合，在下表在列出了各種定子槽數可采用的轉子磁極數。 |
|
在下個課件介紹12槽10極分?jǐn)?shù)槽集中繞組永磁電機的原理與基本結構。 |
| 結束語 |
分?jǐn)?shù)槽集中繞組永磁電機適宜做成大轉矩，低轉速電動機，在電動車領域得到廣泛應用，作為直驅式輪轂電機。目前最多是作為電動自行車驅動電機，作為電動汽車輪轂電機也得到應用。輪轂電機為獲得大轉矩與較低轉速，電機采用多槽與多極的形式。直線電機也可以做成分?jǐn)?shù)槽集中繞組永磁直線電機。 |
