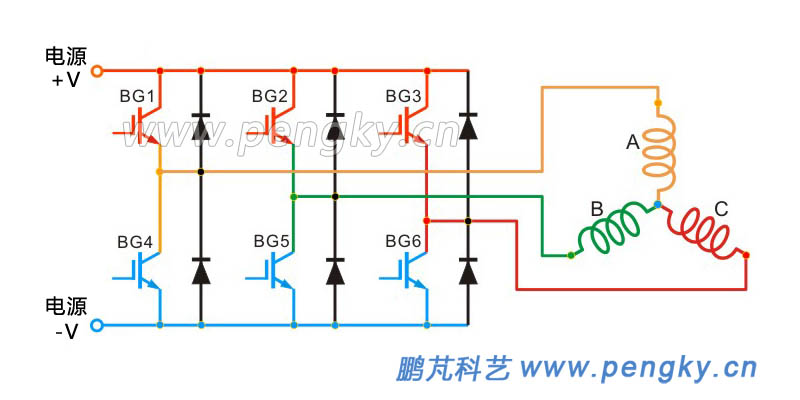

電機星形繞組的驅動電路是開關晶體管組成三相逆變器，圖2是星形繞組與開關晶體管連接示意圖。分?jǐn)?shù)槽集中繞組永磁電機的工作原理完全不同于三相正弦波的永磁同步電動機，其三相逆變器輸出波形為方波，而且每一時刻僅有兩相線圈通電。開關晶體管的切換由位置檢測裝置控制，采用霍爾元件檢測永磁體的極性與翻轉，三個霍爾元件分別安裝在三相線圈的三個前沿位置，見圖5，裝在每相第一個線圈前沿或第二個線圈前沿效果是相同的。

用一段動畫來演示電機的工作過程，為顯示方便采用初級靜止次級運動的形式。圖3是動畫的截圖，為方便觀察初級沒有顯示鐵芯，僅有空心線圈，有電流通過的線圈在線圈有效邊上有箭頭顯示電流方向。

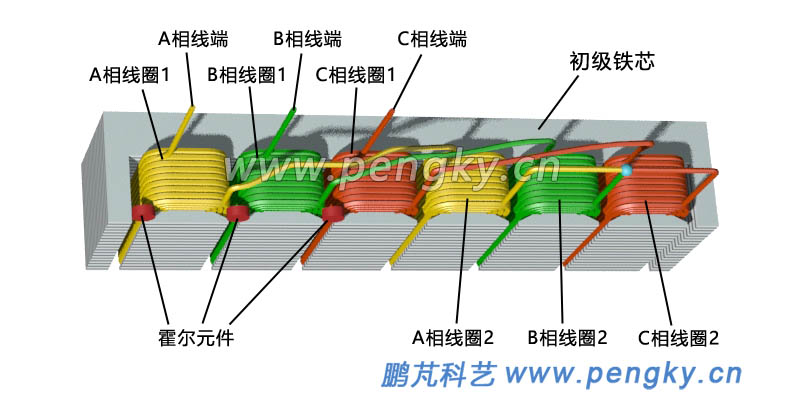

深藍色的永磁體表示上表面是北極，有向上的藍色箭頭線表示磁場方向；深紅色的永磁體表示上表面是南極，有向下的紅色箭頭線表示磁場方向。霍爾元件安裝在兩個線圈之間位置（見圖5），每到兩個永磁體之間位置運動到兩個線圈相鄰位置時，相應線圈電流就進行切換。

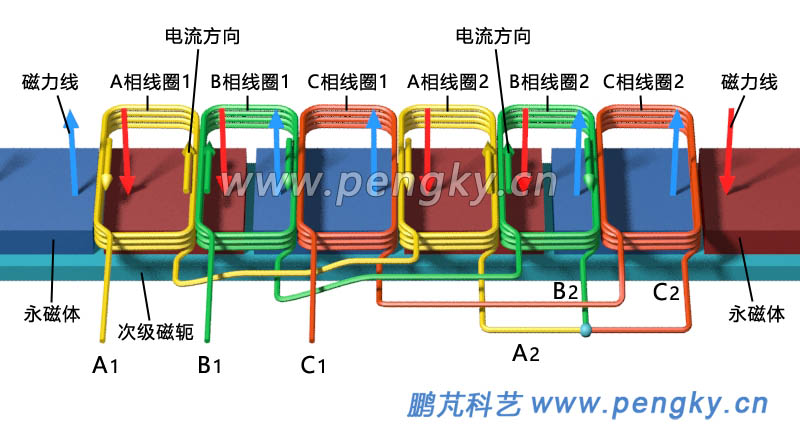

下面觀看分?jǐn)?shù)槽集中繞組永磁直線電機的工作原理動畫，在動畫上方用文字標注導通的開關晶體管與線圈通電狀態。可以用左手定則來分析線圈邊所受磁場力，注意由于相鄰兩個線圈邊處于同一鐵芯槽內，要把兩個線圈邊作為一根導線來分析受力狀態。

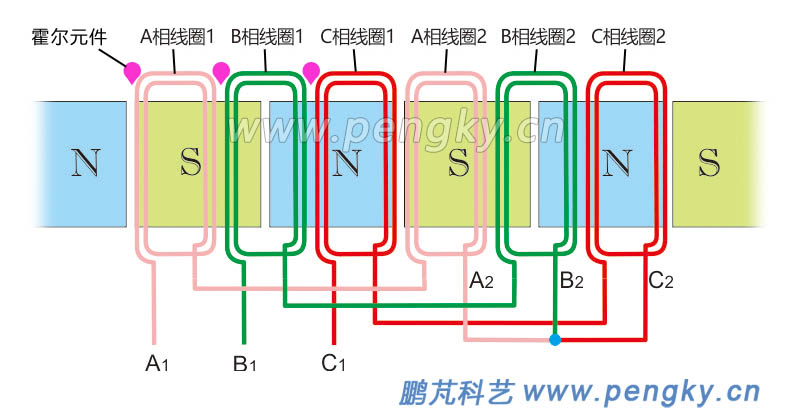

次級由若干個永磁體正反排列組成，4個永磁體的排列長度等于6個線圈，見圖1。永磁體固定在次級磁軛上，磁軛由導磁良好的鐵質材料制成。

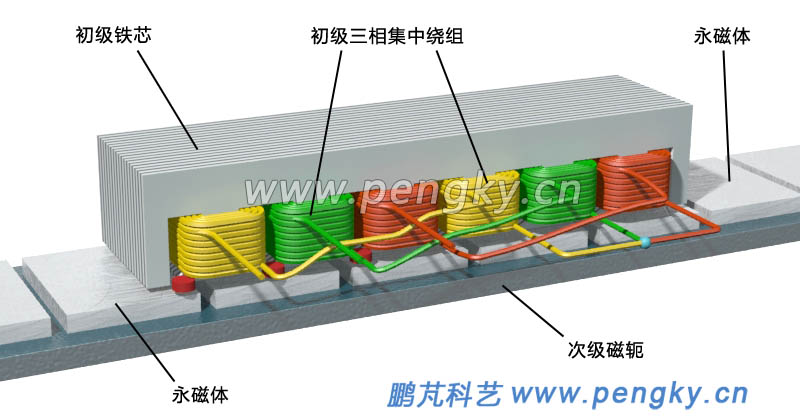

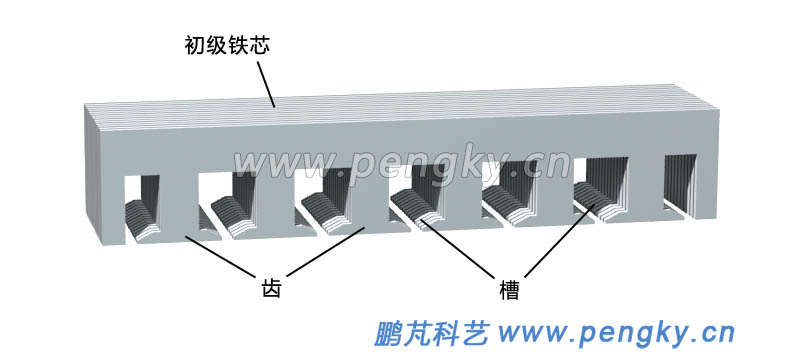

長次級固定在電機機座上，機座有導軌，初級鐵芯通過滑動軸承安裝在導軌上，初級鐵芯與永磁體間有空隙，可在導軌上自由滑行，有關具體機械結構這里就不介紹了，圖6是直線電機的結構示意圖，僅顯示初級與次級的狀態。

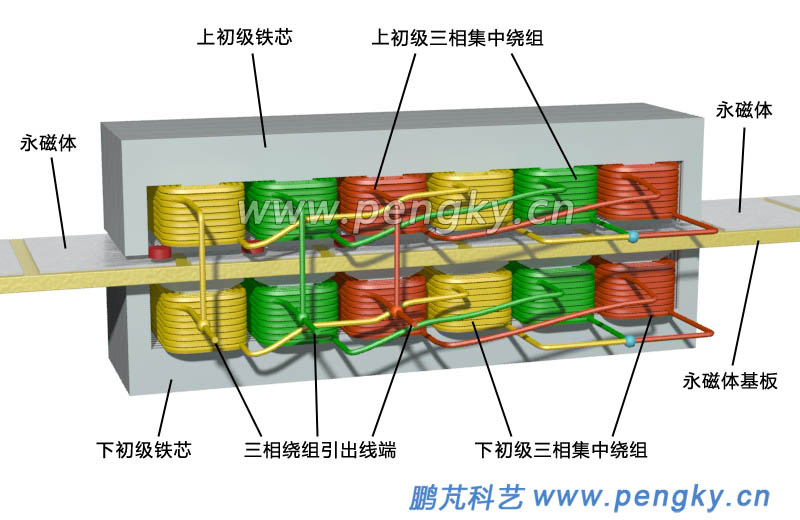

分?jǐn)?shù)槽集中繞組永磁直線電機同樣可以采用雙邊結構，圖7是其結構示意圖，僅顯示初級與次級。上初級與下初級的鐵芯與三相繞組相同，上下兩個三相繞組并聯。也可以把4個A相線圈串聯，4個B相線圈串聯，4個C相線圈串聯，然后再連成星形接法。

長次級的永磁體固定在永磁體基板上，基板由不導磁的硬質材料做成。
