| 直線電機概述 |
| Linear Motors Overview |

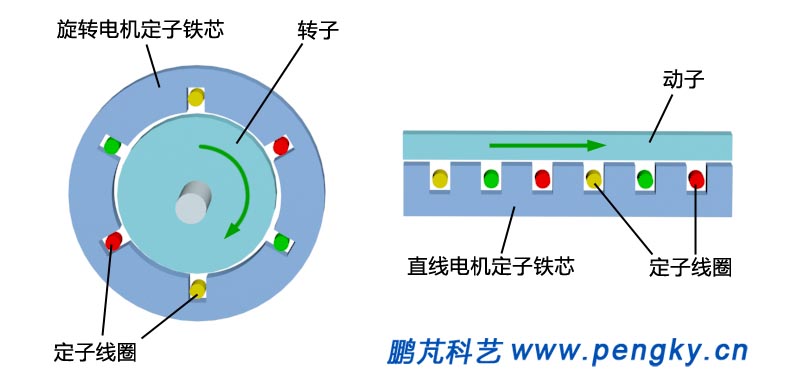

在各種工程技術中需要直線運動時，可以用旋轉電機通過曲柄連桿或蝸輪蝸桿等傳動機構來獲得。但這種傳動形式往往會帶來結構復雜，重量重，體積大，嚙合精度差且工作不可靠等缺點，采用直線電機則無這些缺點。 直線電機是能直接作直線運動的電動機械，直線電機有多種型式，原則上對于每一種旋轉電機都有其相應的直線電機。 若按照工作原理來區分，可分為直線感應電機、直線直流電機和直線同步電機(包括直線步進電機)三種。 本欄目按結構型式劃分，介紹幾種主要的結構型式。 直線感應電機主要有兩種型式，即平板型和管型。平板型電機可以看作是由普通的旋轉異步電動機直接演變而來的。圖1左圖表示一臺旋轉的感應電動機，設想將它沿徑向剖開，并將定、轉子圓周展成直線，如圖1右圖，這就得到了最簡單的平板型直線感應電機。 在旋轉電機中轉子是繞軸做旋轉運動的，見綠色箭頭線；在直線電機中動子是做直線移動的，見綠色箭頭線。 |
|
對應于旋轉電動機定子的一邊嵌有三相繞組，稱為初級（定子）；對應于旋轉電動機轉子的一邊稱為次級（動子或滑子）。直線電機的運動方式可以是固定初級，讓次級運動，此稱為動次級；相反，也可以固定次級而讓初級運動，則稱為動初級。 |
| 平板型直線感應電動機 |

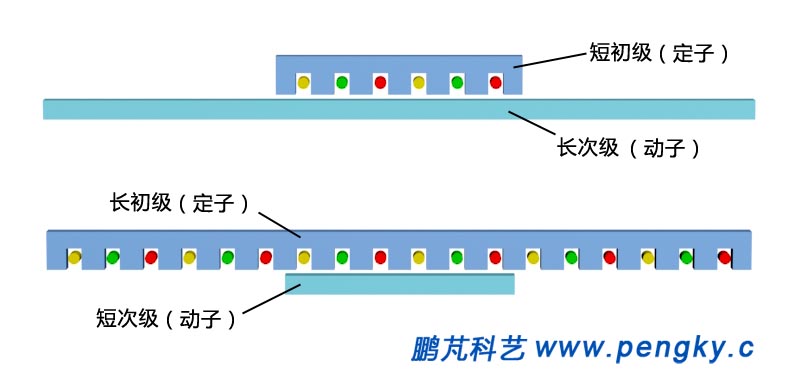

顯然初級與次級長度相同是不能正常運行的，實際平板型直線感應電動機初級長度和滑子長度并不相等，在圖2上圖是短初級長次級結構；圖2下圖是長初級短次級結構。 |
|

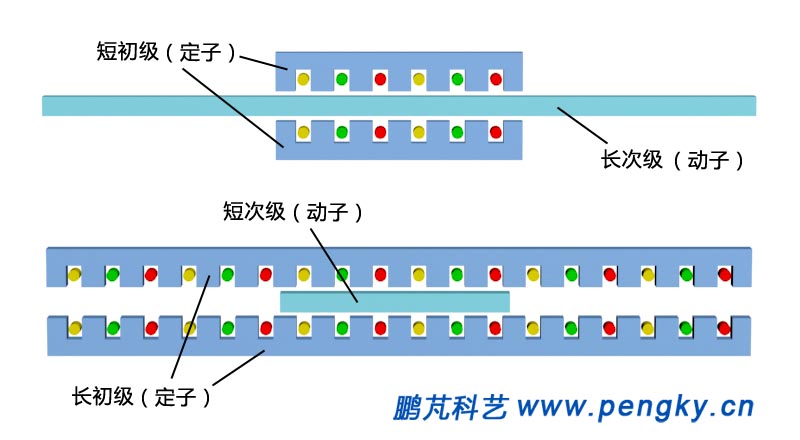

為了抵消定子磁場對動子的單邊磁吸力，平板型直線感應電動機通常采用雙邊結構，即用兩個定子將動子夾在中間的結構型式。 |
|
較具體的平板型直線電動機結構見相關課件。 |
| 圓筒型直線電機 |

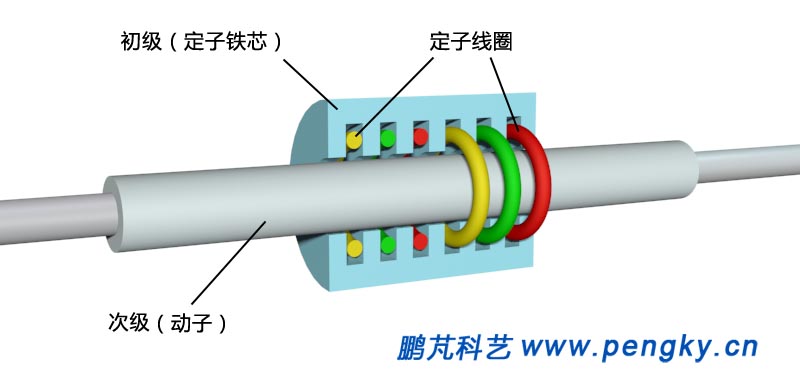

圓筒型直線電機也稱為管型直線電機，把平板型直線電動機沿著直線運動相垂直的的方向卷成筒形，就形成了圓筒型直線電動機，見圖4。 |
|
直線感應電動機的動子一般是低碳鋼板敷銅板或鑲銅條，也可以用導電良好的金屬板（銅板或鋁板）；圓筒型直線電機動子多采用厚壁鋼管，在管外壁覆蓋1至mm厚的銅管或鋁管。 如果動子由永磁材料制作就組成直線同步電動機。 一些動初級直線電動機的初級采用無鐵芯結構，大大減小了運動慣量。 與旋轉電機傳動相比，直線電機傳動主要具有下列優點： 直線電機由于不需要中間傳動機械，因而使整個機械得到簡化，提高了精度，減少了振動和噪音； 用直線電機驅動時，由于不存在中間傳動機構的慣量和阻力矩的影響，因而加速和減速時間短，可實現快速啟動和正反向運行。 |
| 圓弧型直線電機 |

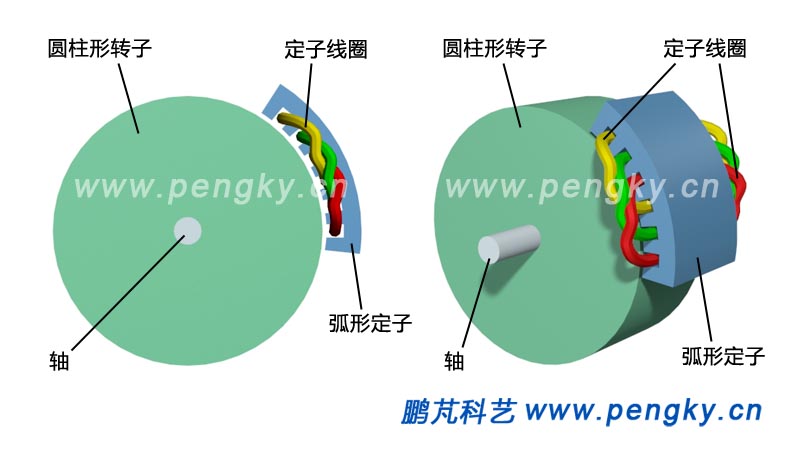

一些設備不需要連續旋轉，僅在一定的角度內往復擺動，可采用圓弧型直線電動機。圓弧型直線電機的次級（轉子）是圓柱形狀，能繞通過軸心的軸自由轉動，定子為弧形，與轉子柱面有很小的氣隙，像旋轉電機定子的一小段，見圖5左圖。 |
|
圓弧型直線電機的運行原理和設計方法與平板型直線感應電動機相同，故仍屬直線電動機。 |
| 圓盤型直線電機 |

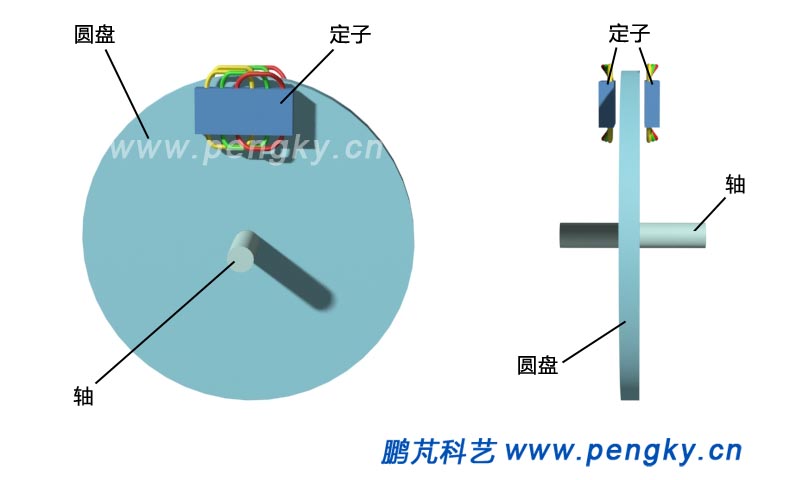

圓盤型直線電機的次級（轉子）做成扁平的圓盤形狀，能繞通過圓心的軸自由轉動：將兩個初級放在圓盤靠外邊緣的平面上，使圓盤受切向力作旋轉運動。由于其運行原理和設計方法與平板型直線感應電動機相同，故仍屬直線電動機。 |
|
圓盤型直線電機與普通旋轉電動機相比，它具有以下優點： 無需經過齒輪減速箱就能得到較低的轉速，因而電動機的振動和噪聲很小。 可以通過移動定子在圓盤上的徑向位置來可以調節電機的轉矩與旋轉速度。 |
