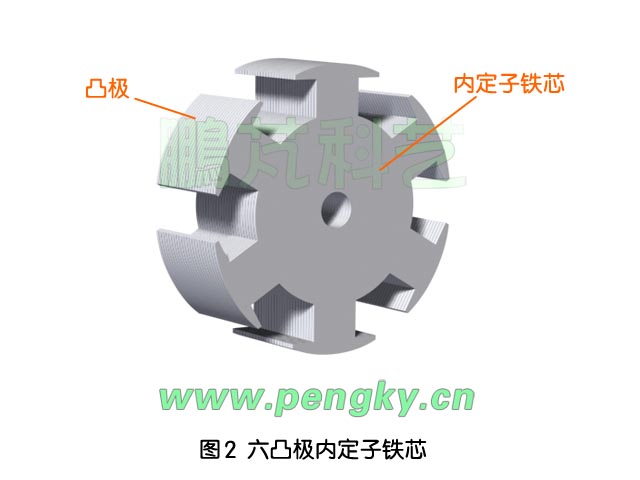

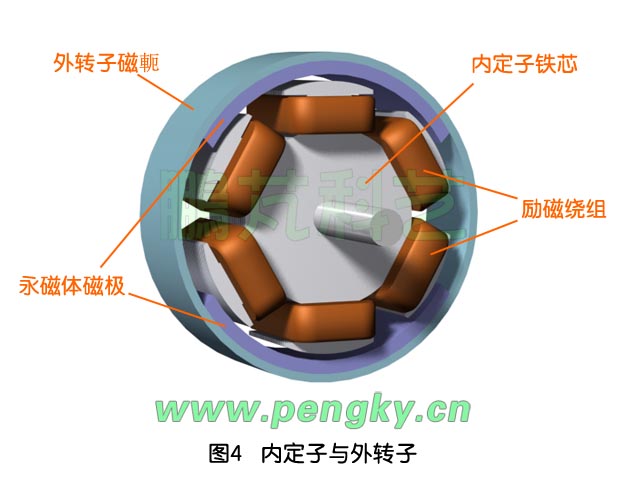

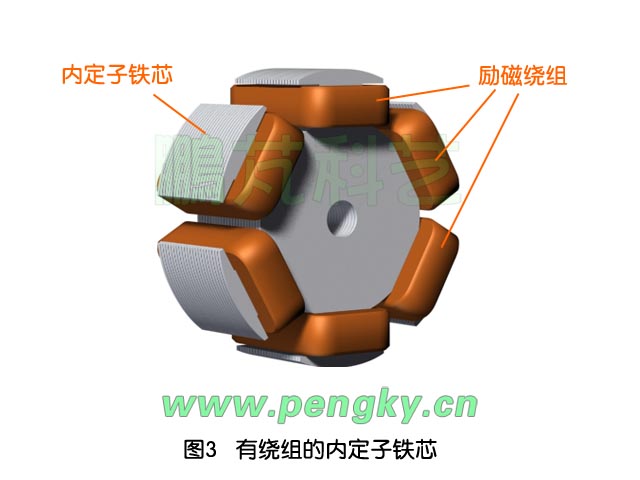

在“二相導通星形三相六狀態無刷直流永磁電動機工作原理”一節中介紹了無刷永磁電動機一周六狀態的工作流程，本節將介紹另一種結構與另一種工作狀態的模型。

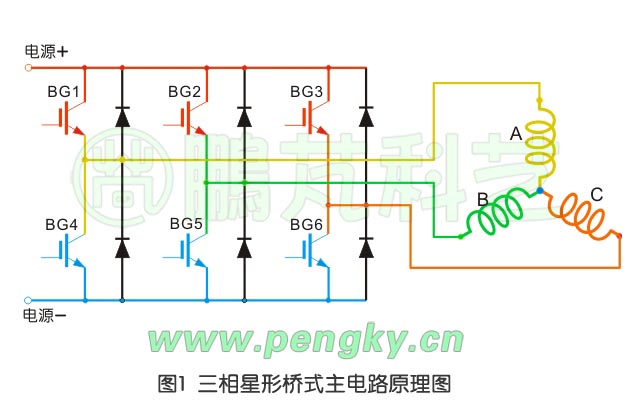

模型仍然采用星形連接的ABC三組線圈進行勵磁，圖1是星形接法線圈與電子換向器的連接圖，由換向器中六個開關晶體管BG1至BG6組成的橋式電路切換通過ABC三個線圈的電流。例如BG1與BG5導通時電流從A線圈流進B線圈流出；如果BG2與BG4與BG6導通時電流從B線圈流進從A線圈與C線圈并聯流出。

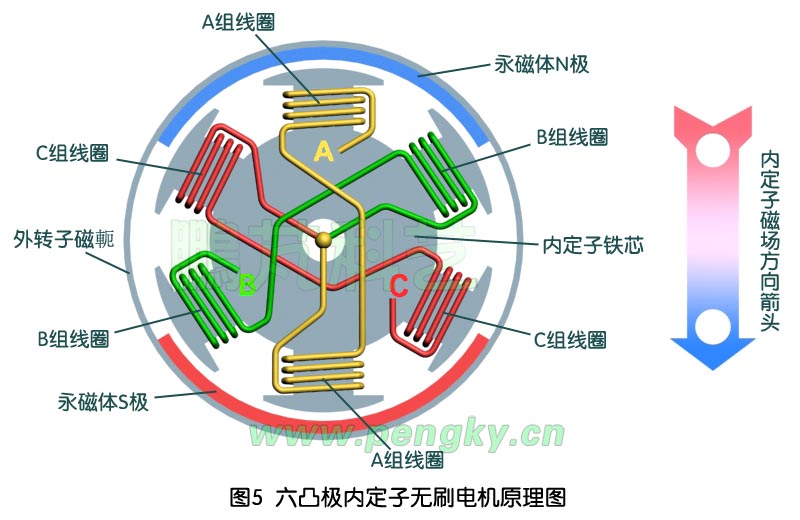

根據圖1的星形接法線圈與電子換向器的連接圖與下面動畫的截圖來說明開關晶體管是如何控制產生旋轉的磁場，圖中標注的“紅色A+、B+、C+”表示相應線圈與電源正極接通，“藍色A-、B-、C-”表示相應線圈與電源負極接通。

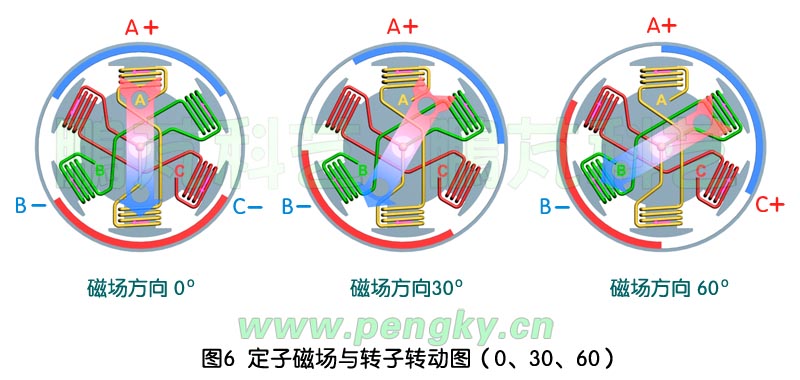

當開關管BG1、BG5、BG6導通時，電流由A組線圈進B組、C組線圈出，形成的磁場方向向下，規定此時的磁場方向為0度、轉子旋轉角度為0，見圖6左。

當開關管BG1與BG5導通時，電流由A組線圈進B組線圈出，形成的磁場方向順時針轉到30度，轉子也隨之轉到30度，見圖6中。

當轉子轉到30度時，開關管BG1、BG3、BG5導通時，電流由A組與C組線圈進B組線圈出，形成的磁場方向順時針轉到60度，轉子也隨之轉到60度，見圖6右。??????

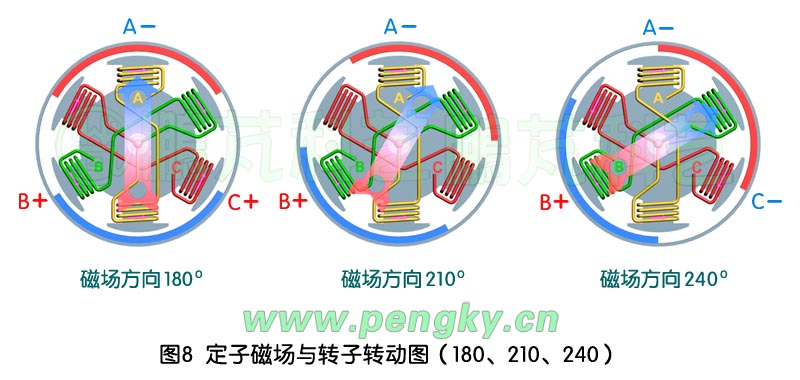

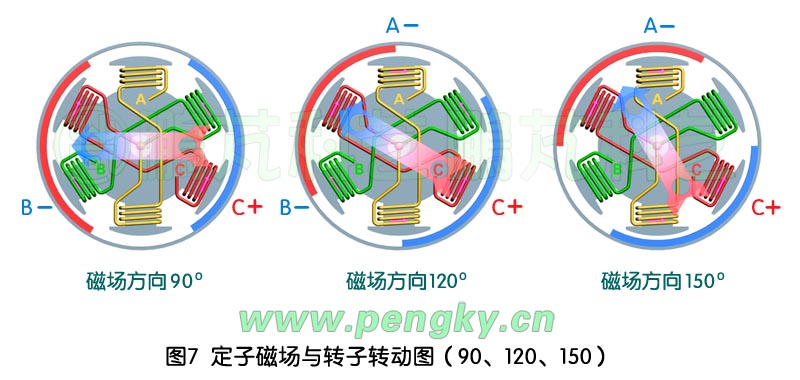

當轉子轉到150度時，開關管BG2、BG3、BG4導通時，電流由C組與B組線圈進A組線圈出，形成的磁場方向順時針轉到180度，轉子也隨之轉到180度，見圖8左。

當轉子轉到180度時，開關管BG2、BG4導通時，電流由B組線圈進A組線圈出，形成的磁場方向順時針轉到210度，轉子也隨之轉到210度，見圖8中。

當轉子轉到210度時，開關管BG2、BG6、BG4導通時，電流由B組線圈進A組與C組線圈出，形成的磁場方向順時針轉到240度，轉子也隨之轉到240度，見圖8右。

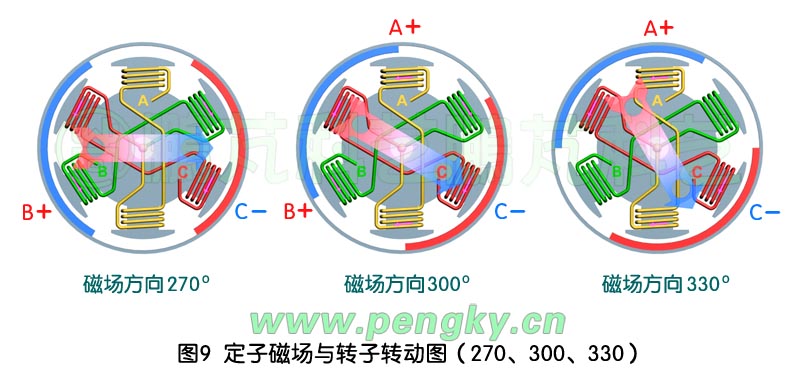

當轉子轉到240度時，開關管BG2、BG6導通時，電流由B組線圈進C組線圈出，形成的磁場方向順時針轉到270度，轉子也隨之轉到270度，見圖9左。

當轉子轉到270度時，開關管BG1、BG2、BG6導通時，電流由B組與A組線圈進C組線圈出，形成的磁場方向順時針轉到300度，轉子也隨之轉到300度，見圖9中。

當轉子轉到300度時，開關管BG1、BG6導通時，電流由A組線圈進C組線圈出，形成的磁場方向順時針轉到330度，轉子也隨之轉到330度，見圖9右。

當轉子轉到330度時，將回到初始狀態，BG1、BG5、BG6導通，電流由A組線圈進B組、C組線圈出，磁場方向轉回0度，轉子也轉回0度，完成一周旋轉，見圖6左。

以上控制方式是兩相線圈與三相線圈輪流導通，一周內有十二種狀態，故稱之為“二相三相輪流導通星形三相十二狀態”。

該模型的轉子位置檢測裝置要用4個檢測元件與編碼盤才能提供12種狀態，具體結構在此就不再介紹了。

請觀看“二相三相輪流導通星形三相十二狀態”工作方式動畫。
