直流電動機運行效率高、調速性能好，直流永磁電動機又有節能的優點，但電機中的電刷換向器存在火花、無線電干擾、噪聲，因磨損而壽命短，使直流電動機的應用受到很大限制。近年來功率電子器件的迅速發展使得采用電子開關代替換向器成為現實，無刷直流永磁電動機才得以迅速發展。

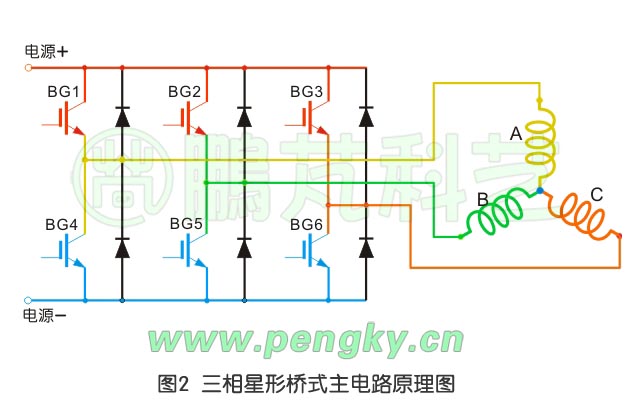

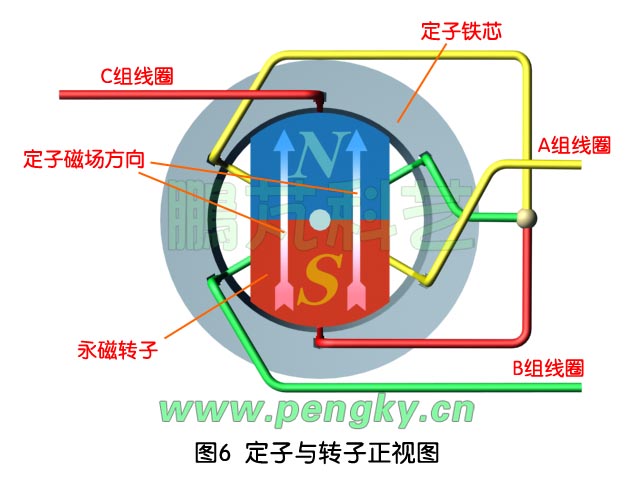

有電刷直流永磁電動機工作原理還是基于通電導體在磁場中受力的原理，而無刷直流永磁電動機的工作原理則不同，是靠定子磁場與轉子磁場間的作用力拉動轉子轉動的。定子的基本結構類似交流三相電機，三個線圈繞組由電子開關元件按規律接通直流電源形成旋轉磁場，從而拉動轉子旋轉。

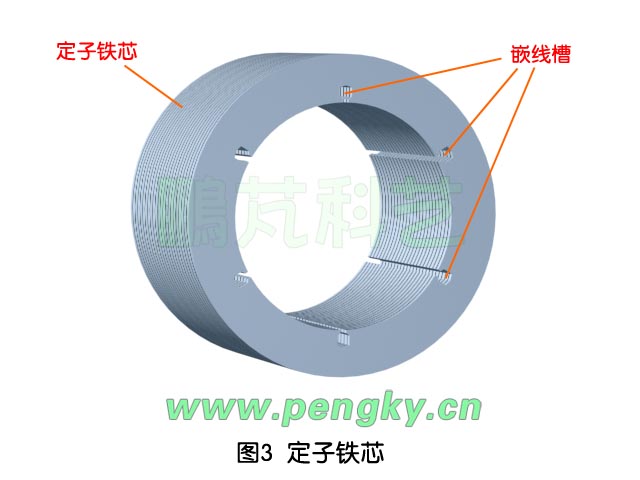

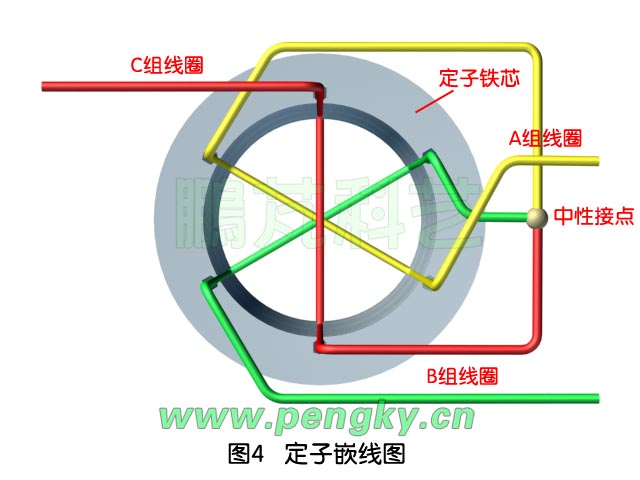

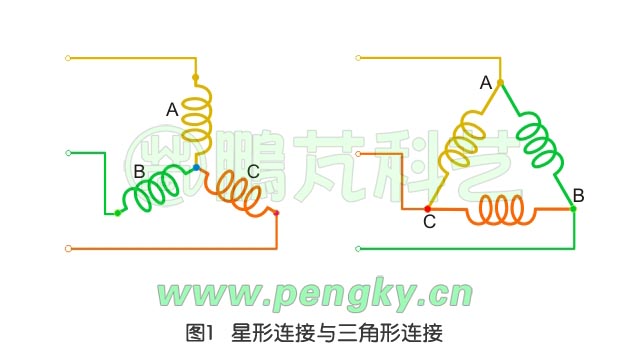

ABC三組線圈的連接方式也與交流電機的三相線圈一樣，有星形接法與三角形接法，圖1下左是星形接法，圖1下右是三角形接法。

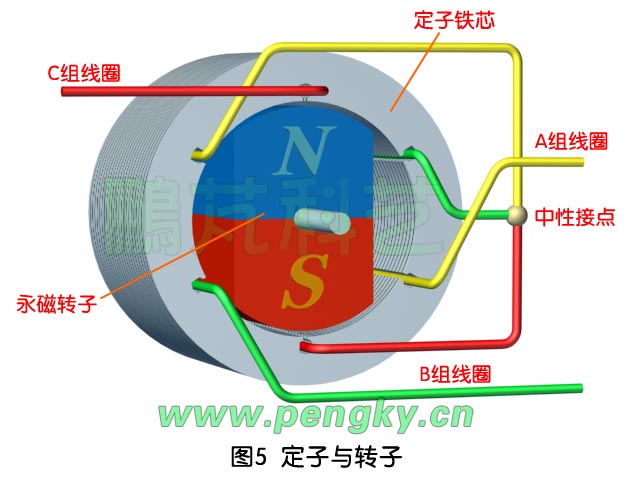

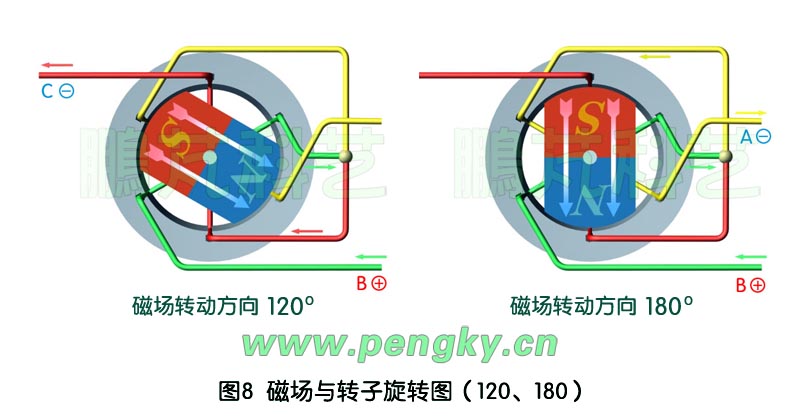

當轉子轉到60度時，開關管BG2與BG6導通時，電流由B組線圈進C組線圈出，形成的磁場方向順時針轉到120度，轉子也隨之轉到120度，見圖8左。

當轉子轉到120度時，開關管BG2與BG4導通時，電流由B組線圈進4組線圈出，形成的磁場方向順時針轉到180度，轉子也隨之轉到180度，見圖8右。

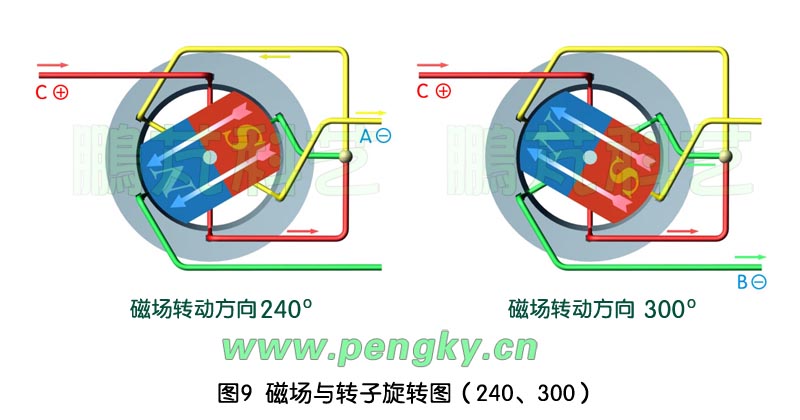

當轉子轉到180度時，開關管BG3與BG4導通時，電流由C組線圈進A組線圈出，形成的磁場方向順時針轉到240度，轉子也隨之轉到240度，見圖9左。

當轉子轉到240度時，開關管BG3與BG5導通時，電流由C組線圈進B組線圈出，形成的磁場方向順時針轉到300度，轉子也隨之轉到300度，見圖9右。

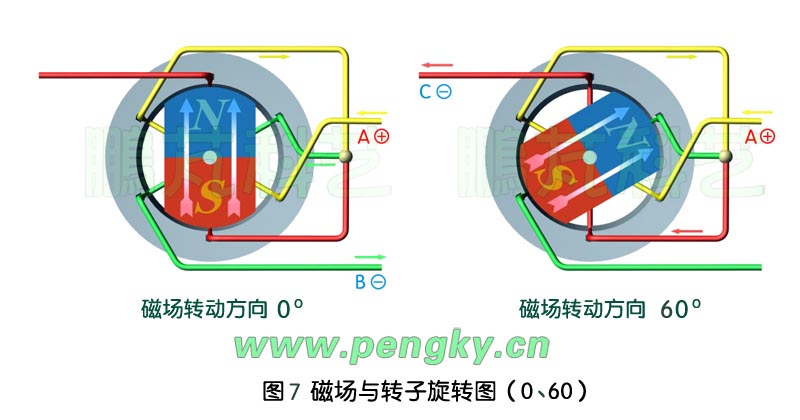

當轉子轉到300度時，將回到初始狀態，開關管BG1與BG5導通，電流由A組線圈進B組線圈出，磁場方向轉回0度，轉子也轉回0度，完成一周旋轉，見圖7左。

如果需要電動機反轉，將以上一周的六個開關狀態順序反過來執行即可，當然開始反轉的開關狀態必須與正轉結束時的開關狀態相銜接，而且要有緩沖時間。

以上控制方式在任何時間都是兩相線圈導通，一周內有六種狀態，故稱之為“二相導通星形三相六狀態”，是一種常用的控制方式。

在后面我們可通過動畫更直觀的看到轉子隨磁場轉動的過程。

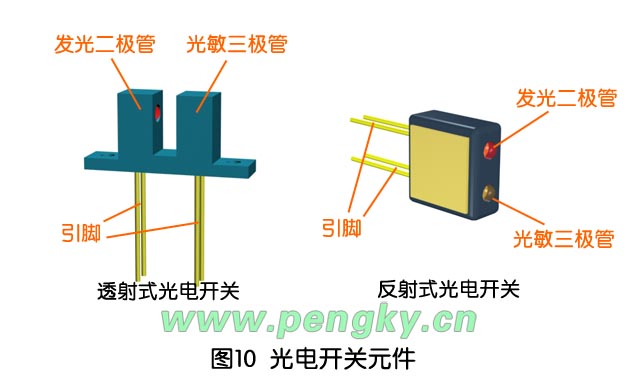

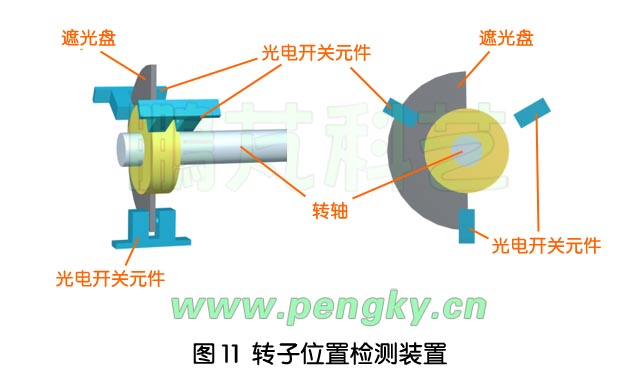

控制器是如何知道轉子轉到該切換的位置呢，這就靠轉子位置檢測裝置，目前主要采用光電器件或霍爾元件進行位置檢測。在此我們介紹一下光電傳感元件，圖10是光電開關元件，左邊是透射式光電開關，右邊是反射式光電開關，都是由發光二極管與光敏三極管組成，一般封裝在一個模塊里。

在透射式光電開關里，發光二極管發出的光線照到光敏三極管使之導通，當有物體在兩者之間隔斷光線時光敏三極管截止，這樣就可以檢測到通過光電開關的物體了。

在反射式光電開關里，發光二極管發出的光線經物體反射到光敏三極管使之導通，沒有物體在附近時光敏三極管截止，這樣就可以檢測到經過光電開關旁的物體了。

近年來流行無位置檢測裝置的無刷直流永磁電動機，可使電機結構更簡單，運行更可靠，一般是通過以下方法來獲取轉子的位置信號：利用線圈產生的反電動勢變化來獲取轉子的位置信號；通過檢測導通線圈的續流二極管狀態來獲取轉子的位置信號；還有其他方法。相關內容請參閱有關資料。

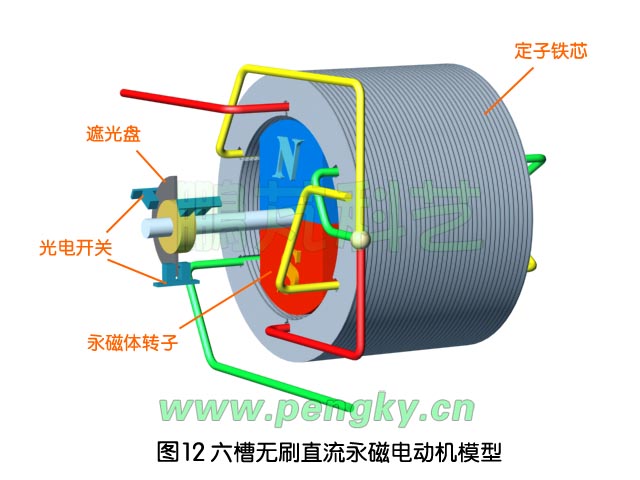

圖12是六槽無刷直流永磁電動機模型的結構示意圖。
