| 離網光伏發電系統 |
Off-Grid Photovoltaic Power Generation |

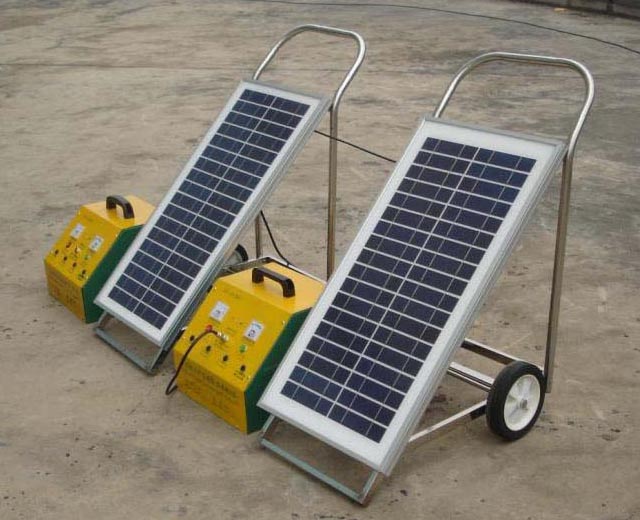

| 太陽電池除了裝嵌在計算器、電子表本體的簡單應用外，用一塊太陽能電池板、一個簡單的充電裝置、蓄電池就組成最簡單的光伏發電系統，這樣的裝置常被牧民隨身攜帶用來給收音機供電和晚間照明。現在也有這種便攜式太陽能電源，圖1是網上介紹的一種可移動式300W家用太陽能發電系統，由太陽能電池板和電能存儲裝置組成，并能提供正弦波交流電輸出。 |
|
| 像這種可移動式太陽能發電裝置與外部商用電網沒有連接，但能夠獨立提供供電能力的光伏發電系統稱為離網光伏發電系統，也稱為獨立光伏發電系統。下面介紹離網光伏發電系統的構成。 |
離網光伏發電系統的組成 |
| 離網光伏發電系統主要由太陽能光伏發電裝置、儲能蓄裝置、控制器、逆變器組成。下面對各個部分作簡單介紹。 |
| 太陽能光伏發電裝置 |
| 可由單晶硅或多晶硅或非晶硅光伏器件組成。用玻璃及特殊材料封裝好的一組太陽電池稱為太陽電池組件；多個太陽電池組件連接組成太陽電池陣列。根據系統所需功率與使用環境、造價等選用太陽電池類型與組成大小。 |
| 儲能蓄裝置 |
由于光伏發電直接受天氣狀況影響，具有間歇性與不穩定性，為了保持系統有一定的連續供電能力，必須有儲能裝置，把一部分電能存儲起來，在沒有陽光時提供電能，目前光伏發電系統主要采用蓄電池儲能。 常用的蓄電池有鉛酸蓄電池、鎳鎘電池、鋰離子電池等。 鉛酸蓄電池：單節電池電壓2伏，循環壽命500-1500次 鎳鎘電池：單節電池電壓1.0-1.3伏，循環壽命2500次 鋰離子電池（單節電池電壓3.7伏），循環壽命1000-10000次 鎳鎘電池與鋰離子電池價格昂貴，但單位體積容量大，多用在需要體積小容量大的場合，如手機、相機、便攜電腦等數碼產品。一般離網光伏系統主要采用密封鉛酸蓄電池。鉛酸蓄電池價格非常便宜，密封鉛酸蓄電池密封免維護，使用非常方便。 蓄電池最主要的參數是電壓、容量、循環壽命，電壓單位是伏（V），容量單位是安時（Ah），循環壽命是充放電次數。 |
| 控制器 |
| 蓄電池對充電與放電有一定的要求，頻繁的過充電與過放電會使使用壽命下降，必須對蓄電池進行充放電控制，這是控制器的首要功能。根據用戶用電、蓄電池充放電、太陽電池受光照狀況選擇太陽電池的最大功率工作點，協調充電與用電電流。控制器還要對系統進行檢測、保護、數據顯示。控制器對電壓電流的轉換主要采用DC-DC變換電路，DC-DC變換原理見“DC-DC變換器原理”一節。 |
逆變器 |
| 將直流電轉變?yōu)榻涣麟姷脑O(shè)備，主要采用SPWM全橋逆變電路來產生正弦波交流電。SPWM逆變器原理見“SPWM逆變器原理”一節。 |
| 用電負載 |
| 使用直流或交流電的電器設備。 |

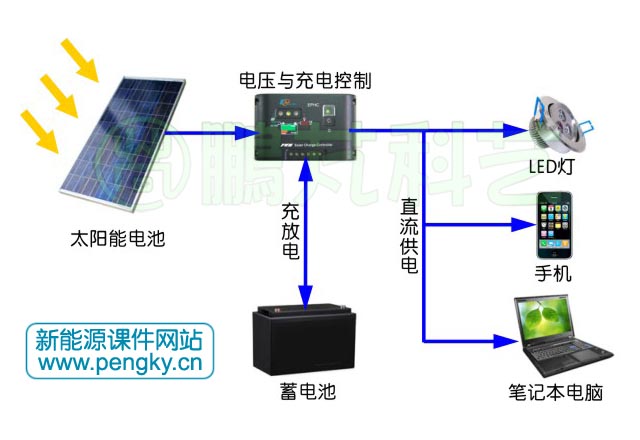

| 簡單的太陽能光伏發電裝置沒有逆變器，只輸出直流電，其中有些可輸出幾路不同的直流電壓，其組成見圖2。控制器接受太陽能電池板輸出的直流電能，控制對蓄電池的充電或放電電流，簡單的控制器直接把蓄電池引到輸出端，系統輸出電壓等于蓄電池電壓。一些控制器有直流變換電路，可輸出幾路不同直流電壓，如5V、9V、12V等，適合不同電器使用。這種系統輸出功率一般較小，多采用便攜式結構。 |
|

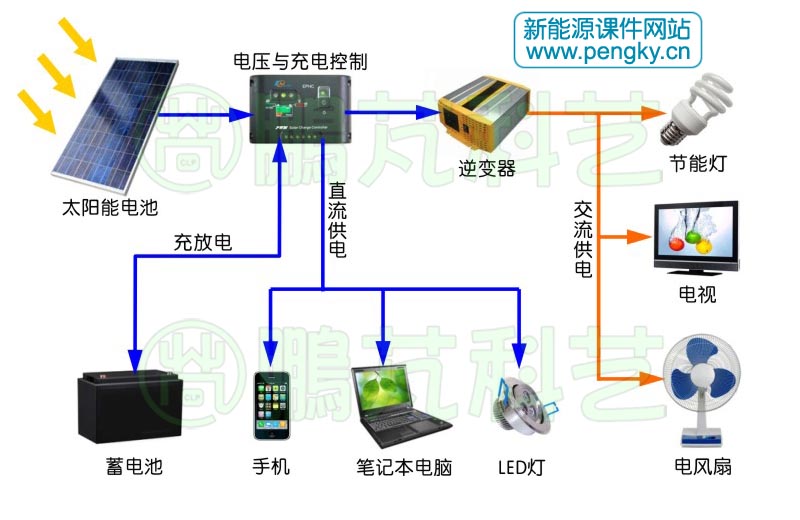

| 由于常規的電器設備使用220伏的交流電，特別是帶有電動機的設備，如電風扇、洗衣機、電冰箱、空調等，要使用220伏的正弦波交流電，這必須在系統中增加逆變器來產生交流電。有關逆變器工作原理在上節已有介紹，這里不再介紹了。這種系統輸出功率一般在數百瓦以上，其組成見圖3。較小的離網光伏發電系統的逆變器與控制器安裝在同一機殼內。 |
|
離網光伏發電系統的應用 |

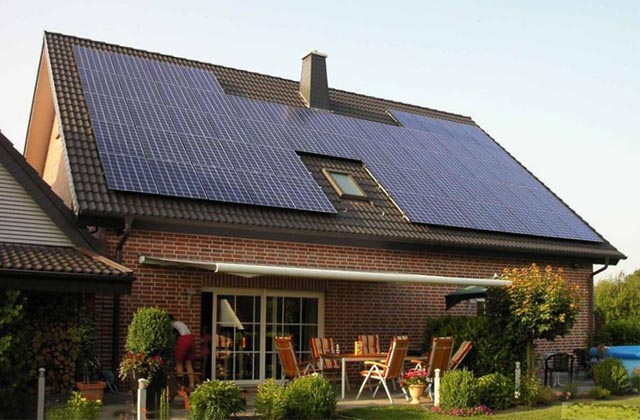

| 離網光伏發電系統主要用在民用，特別是距電網較遠的地方，在房屋頂上安裝數塊太陽能電池板，安裝一套控制裝置與蓄電池組，就可獨立解決供電問題。一般家用系統容量在一千瓦至數千瓦。圖4是屋頂安裝有太陽能電池板的房屋。 |
|

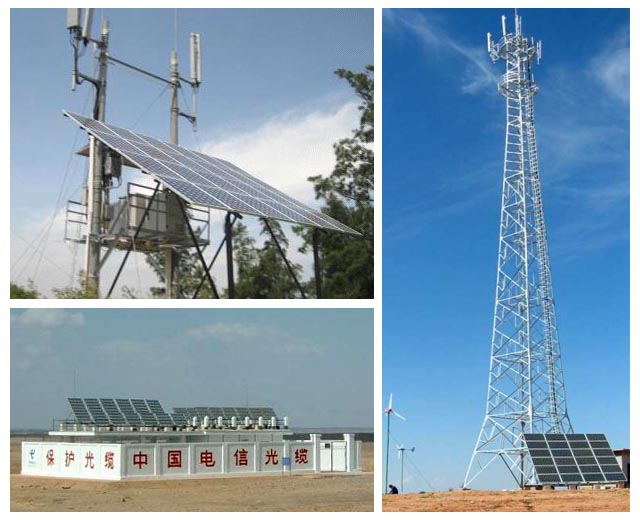

| 在公用設施中用得最多的是電信信號發射塔與信號中繼站，在廣大農村，特別是邊遠山區的電信信號發射塔均采用太陽能光伏供電，就無需建設輸電線路，圖5是網絡上有關應用的照片。 |
|

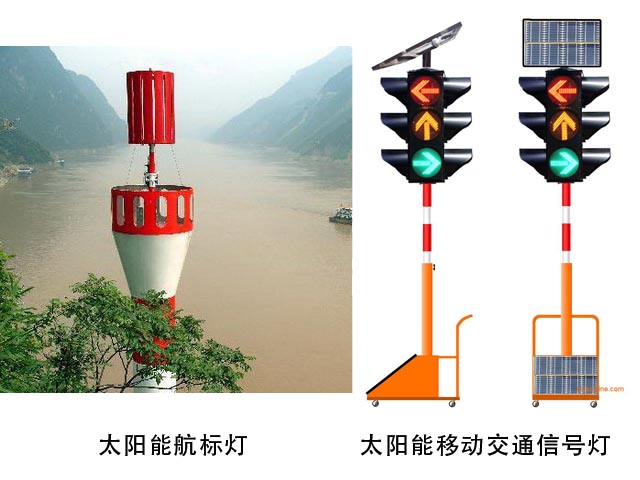

太陽能光伏供電在交通指示信號中也有較多應用，例如在海面上、江河上的航標燈，在道路上的信號燈等，這些也可看成最小的獨立光伏發電系統應用吧， 圖6是網絡上有關應用的照片。 |
|

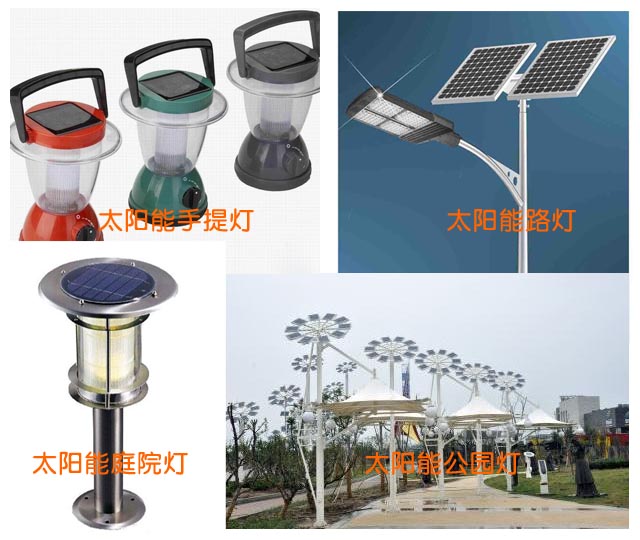

獨立光伏發電系統還廣泛應用于小區公共照明，如路燈、園林燈、廣告屏、地下停車場等提供電能，圖7是網絡上有關應用的照片。 |
|
