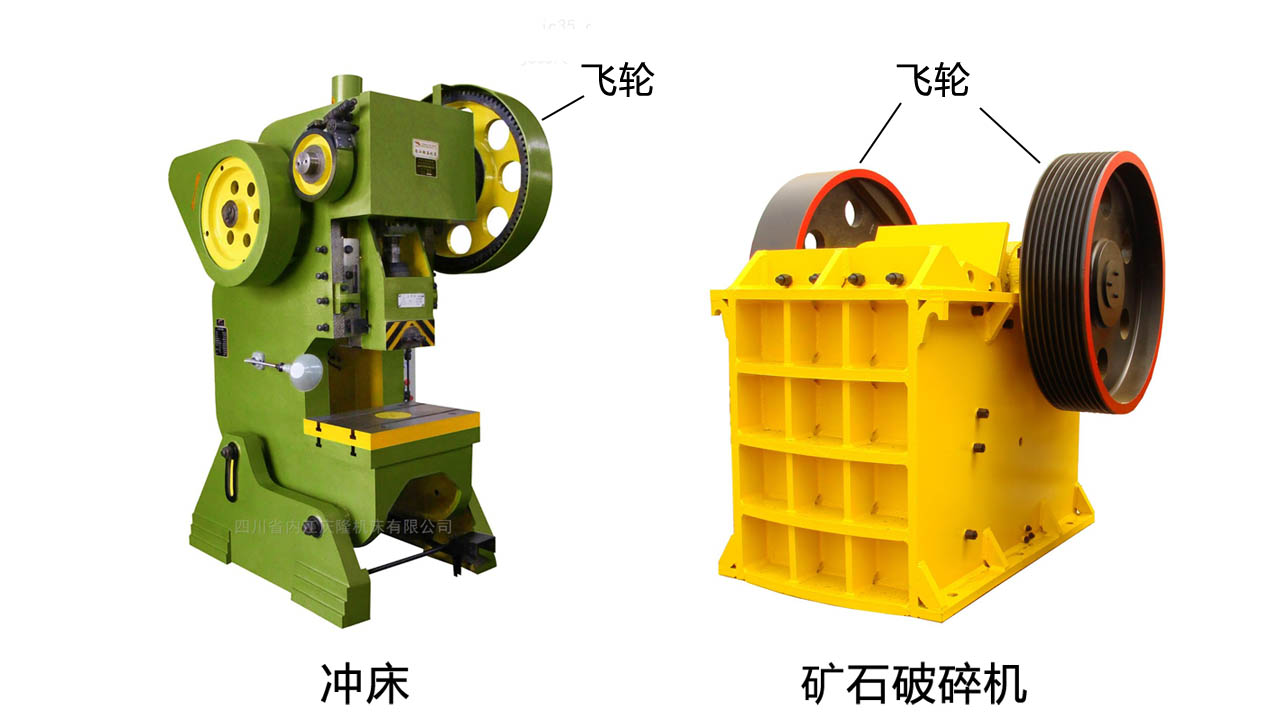

飛輪儲能依靠飛輪旋轉時存儲的動能，飛輪的動能由下式?jīng)Q定

式中：T為飛輪轉動的動能；J為飛輪的轉動慣量；ω為飛輪旋轉的角速度。

飛輪轉動時的動能T與飛輪的轉動慣量J成正比，與飛輪旋轉的角速度平方成正比。如何選擇合適的飛輪結構與角速度呢，下面先看一下飛輪的轉動慣量由什么決定。

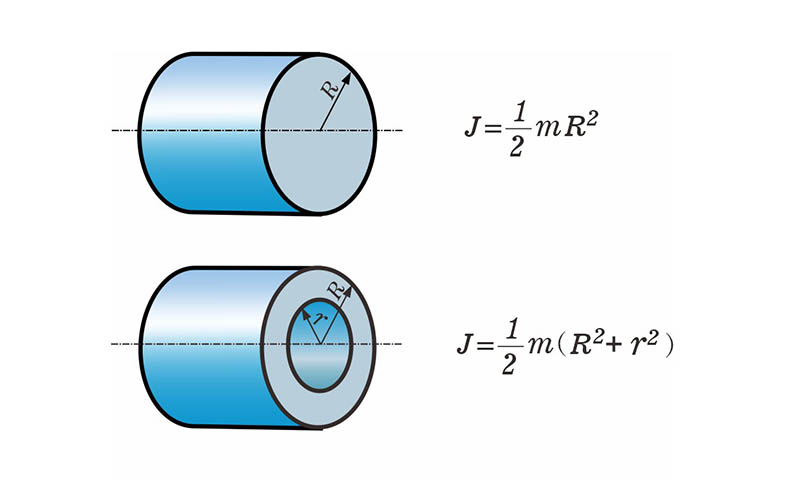

飛輪為圓柱形結構或空心圓柱結構，圖2是這兩種結構的轉動慣量。

圖中J為轉動慣量；m為質量；R為圓柱半徑；r為通孔半徑

不管采用哪種結構，轉動慣量與質量成正比，與直徑平方成正比，在相同質量下，直徑增加一倍，轉動慣量增加4倍，為得到較大的轉動慣量J ，要采用大直徑和大質量的飛輪。

大家知道物體旋轉的離心力與半徑成正比，大直徑飛輪在高速旋轉時，將會產生極大的離心力，若超過飛輪材料的極限強度，將是極不安全的。根據原材料強度，飛輪最大旋轉速度，飛輪質量來選擇飛輪的直徑。如果慣量還不夠時，可增加飛輪的厚度。實際上要在增加飛輪的慣量與角速度2個方面來設計飛輪。一般來說，小儲能量的系統多采用小直徑，厚的飛輪，高速旋轉（轉速在10000~40000rpm）（rpm是每分鐘轉數），大儲能量的系統多采用大直徑的飛輪，轉速略低（轉速在10000rpm以下）。

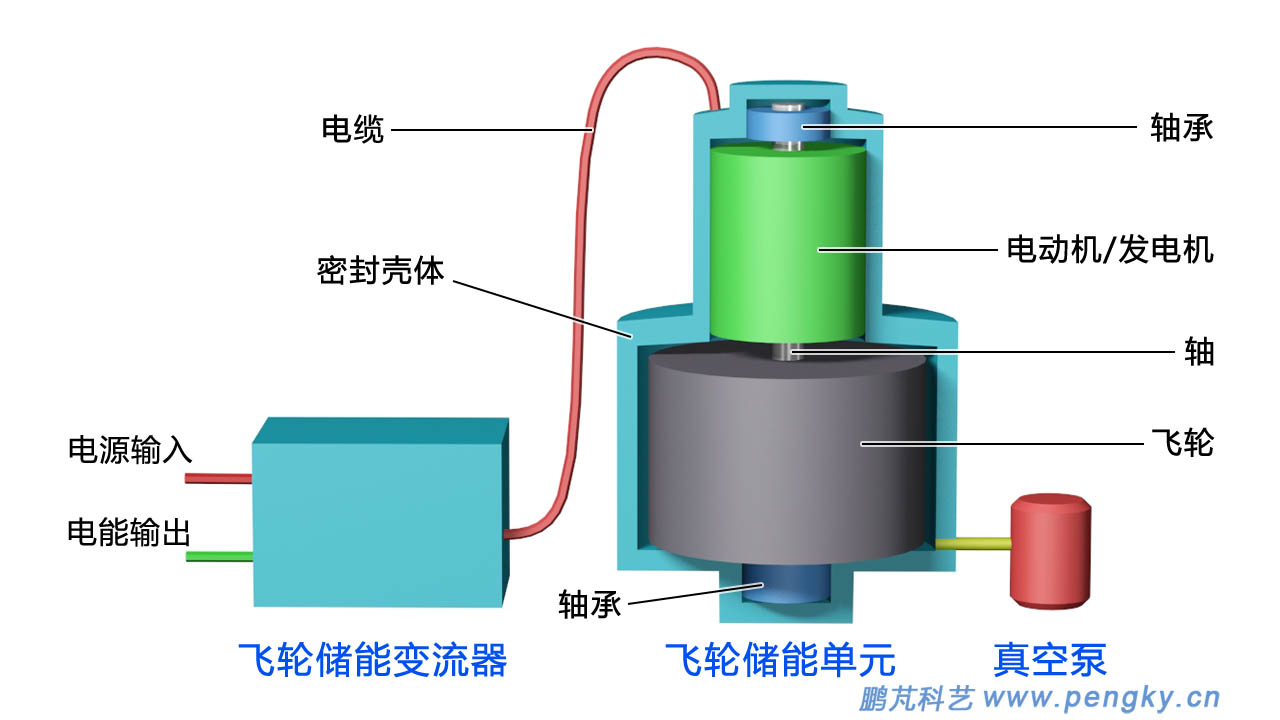

在儲能時，電能驅動電機運行，電機帶動飛輪加速轉動，飛輪以動能的形式把能量儲存起來，完成電能到機械能轉換的儲存能量過程，當飛輪達到額定高轉速，能量儲存在高速旋轉的飛輪體中。待需要放電時高速旋轉的飛輪拖動電機發電，將機械能轉換成電能。圖3是飛輪儲能系統結構示意圖。

飛輪儲能系統主要由飛輪、電機/發電機、密封殼體、真空泵、飛輪儲能變流器組成。實現飛輪儲能，飛輪要有較大的慣量，飛輪旋轉速度要快。所以飛輪要有較大的質量，較大的半徑，高轉速。飛輪儲能采用的電機根據需要可作為電動機或發電機使用；為了減小飛輪旋轉的阻力，飛輪與電機安裝在密閉的機殼內，通過真空泵將殼內抽成真空。為了減小高速旋轉引起的軸承磨損與阻力，軸承采用磁懸浮軸承。儲能變流器主要由電力電力電子器件與控制器組成，儲能時將外電源轉換成電機需要的電源驅動電機旋轉，釋放能量時將電機發出的電轉換成外部需要的電能輸送出去。

有關飛輪儲能系統的結構與控制見飛輪儲能單元的結構與飛輪儲能變流器。

• 飛輪儲能有很高可靠性，平均無故障時間遠遠大于化學電池
• 深度循環充放電超百萬次，儲能量不受放電次數影響，運行壽命可達20年以上
• 響應速度快，達到了毫秒級
• 對工作環境溫度不敏感，環境溫度適應性強
• 轉換效率＞95%，磁懸浮軸承和真空環境下機械損耗極小，維護量低
• 綠色環保，不會產生固體與氣體廢棄物
• 退役飛輪電池可直接回收利用，殘值高，二次回收成本低

能量密度較低，自放電率高，飛輪達到額定轉速后依然需要供電維持轉速，盡管電量很小，但時間長了還是可觀的。如停止供電，能量在幾到幾十個小時內就會自行耗盡（飛輪停轉）。

飛輪儲能因其功率密度高、響應快、效率高、壽命長和無污染的優勢，但是自放電率高，使它只適合高頻次應用場合。典型應用包括軌道交通、電網調頻等，下面就在城市軌道交通（地鐵）的應用作簡單介紹。

地鐵車站間距小，高峰期列車行車間隔短，造成列車在運行過程中頻繁啟動和制動。在牽引能耗部分中，制動損失能量大約占據30～60%，傳統方式通過制動電阻直接吸收這些能量，方法簡便，但會產生能量浪費和隧道溫升等問題。采用儲能型再生制動能量回收技術可將制動損失能量進行回收，可分為地面儲能系統和車載儲能系統，其中地面儲能系統安裝于車站牽引變電所，而車載儲能系統安裝于列車上。

由于飛輪儲能系統具有較大的重量，飛輪也不適合在頻繁轉動與振動的環境運轉，不適于車載應用，飛輪安裝在車站牽引變電所。 地鐵列車行駛需要的直流電能靠牽引變電所中的地鐵牽引供電系統提供。

整個牽引供電系統由交流和直流兩部分構成，其中交流部分主要包括外部高壓供電網絡和主變電所，外部高壓電源一般為 110kV，屬于電力部門主管。直流部分包括牽引變電所（牽引用電）和降壓變電所（非牽引用電）、直流供電分區等，屬于交通運營部門主管。

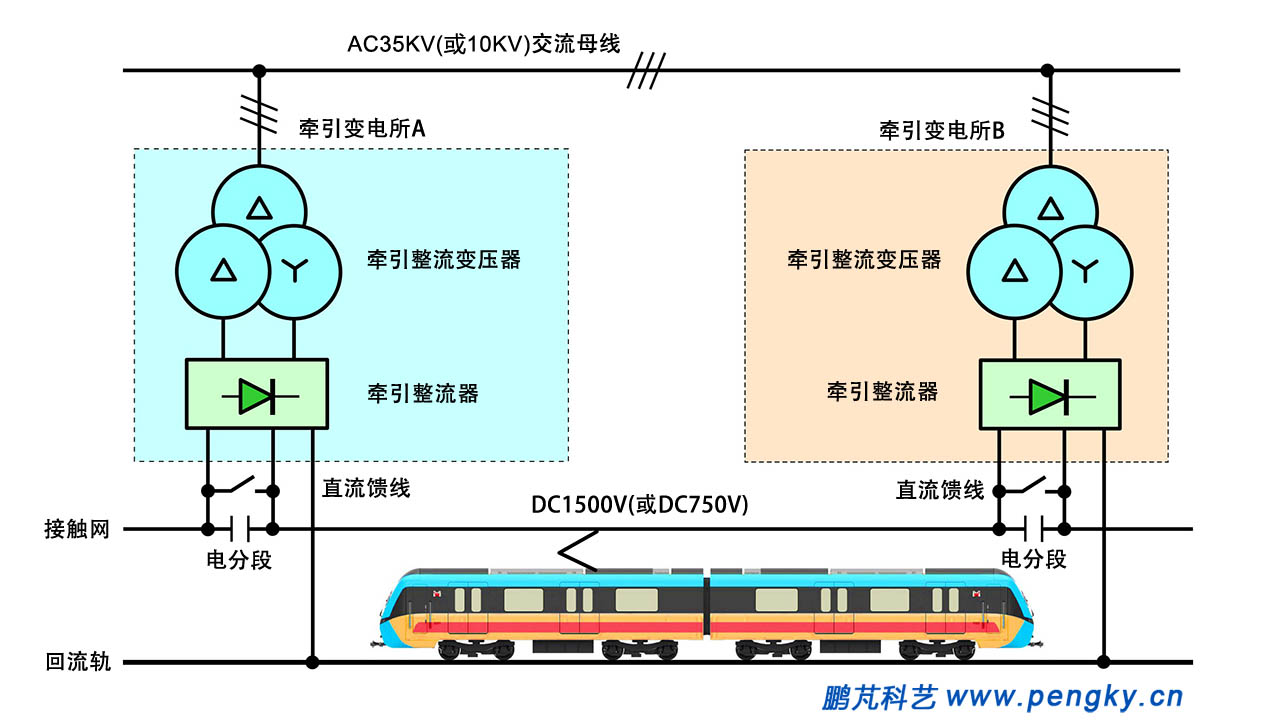

主變電所內安裝有降壓變壓器，將外部高壓電源的三相交流電進行降壓，生成?35kV?或者 10kV?的電壓等級，然后將降壓后的電能傳輸至牽引變電所或降壓變電所。 圖4是地鐵牽引變電所的主電路示意圖，圖中有2個牽引變電所，向接觸網分段供電。

牽引變電所有牽引整流變壓器，對 35kV 或者 10kV 等級的電壓進一步降壓，該變壓器是特殊設計的，與牽引整流器配合將三相交流電整流成12脈波（或24脈波）的直流電，為列車提供小紋波的直流電源，通過牽引供電網為地鐵車輛供電。牽引供電網（接觸網）由鐵軌（回流軌）與架空接觸網組成供電回路，750V也有采用鐵軌與接觸軌組成供電回路。
目前我國城市軌道交通使用的直流牽引供電網的供電額定電壓分別為直流750V和直流?1500V?兩種制式。

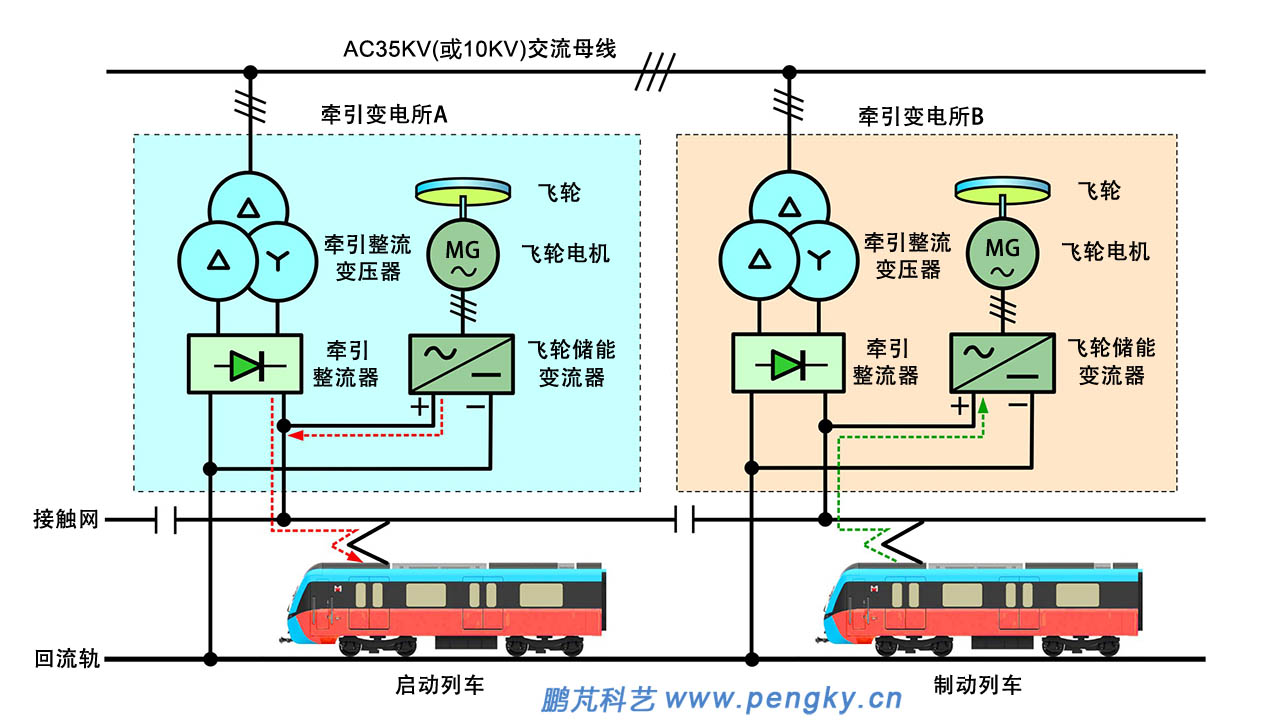

飛輪儲能電能回收裝置通過正負極母線與牽引供電網連接。當列車進站制動時，回收列車再生制動轉化的電能；當列車出站時，釋放存儲的電能到牽引供電網。飛輪儲能電能回收裝置的工作狀態分為充電工作狀態、維持工作狀態和放電工作狀態，根據牽引變電所直流母線電壓值自動響應其所處的工作狀態。圖5是安裝了飛輪儲能系統的牽引變電所主電路示意圖，左圖是飛輪放電工作狀態，右圖是飛輪充電工作狀態。

在分析電路工作狀態使用的符號有：U1-沒有列車運行牽引網空載時直流母線電壓， U2-實測直流母線電壓，a-設定偏差值。

列車進站制動時，列車電動機轉變成發電機，將動能轉變成電能輸送到接觸網，到變電所直流母線，此時實測直流母線電壓U2超過閾值U1+a時，驅動飛輪儲能變流器將牽引網直流電轉變?yōu)轱w輪電機所需的交流電，驅動飛輪轉速升高，將電能轉化為機械能并存儲。充電功率隨直流母線電壓不斷升高而增大，直至達到飛輪100% 充電功率。電流走向見圖5右圖藍色虛線箭頭線。

列車啟動離站時，列車電機啟動電流大，導致牽引變電所直流母線電壓降低，當直流母線電壓U2低于閾值U1-a時，飛輪轉為發電方式（動能變電能），發出電能經儲能變流器把交流電轉變?yōu)橹绷麟姡答伒綘恳W(wǎng)中，電流走向見圖5左圖紅色虛線箭頭線。飛輪達到 100% 放電功率后，列車轉為牽引整流器供電運行。

當牽引變電所直流母線電壓處在閾值U1-a 和閾值U1+a 之間時，飛輪處在維持轉速工作狀態。當牽引變電所直流母線電壓達到某個閾值時，飛輪儲能電能回收裝置可以及時調整為充電或放電工作狀態。
充放電閾值是控制飛輪儲能電能回收裝置充放電模式、充放電功率的主要參數。由于外部電網負荷影響，在不同時間段內10 kV 中壓網絡電壓會出現波動，導致直流母線電壓U1波動，所以在測定牽引網空載電壓U1時，還要增加對交流母線的電壓檢測作參考。

飛輪儲能變流器的簡單工作原理見飛輪儲能變流器課件。
