軸向軸承（推力軸承）——主要用于承受軸向載荷的軸承。

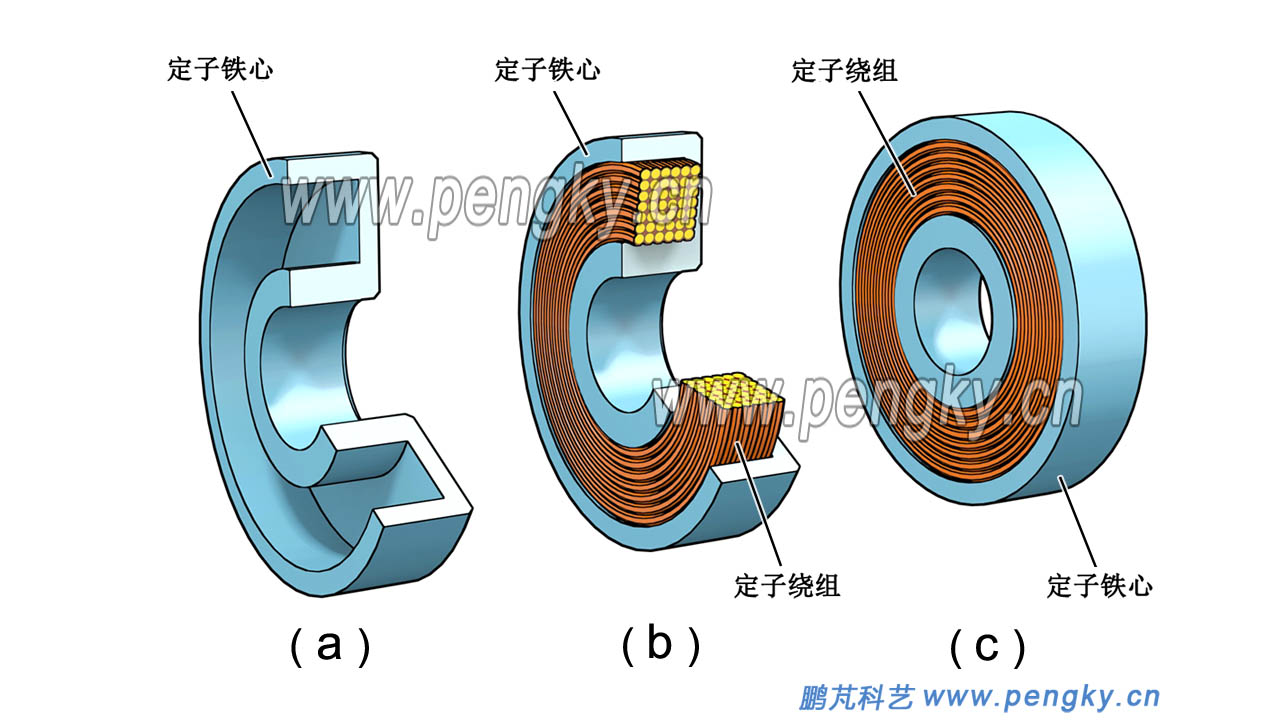

軸向軸承由定子(電磁鐵)和轉盤構成，圖2是軸向磁力軸承的主要部件定子鐵心與繞組。

圖2中圖是剖開的定子鐵心，由導磁良好的鋼材制造。（b）圖是定子鐵心嵌有定子繞組的剖開圖，繞組由絕緣導線繞制。（c）圖是嵌有繞組的完整定子。

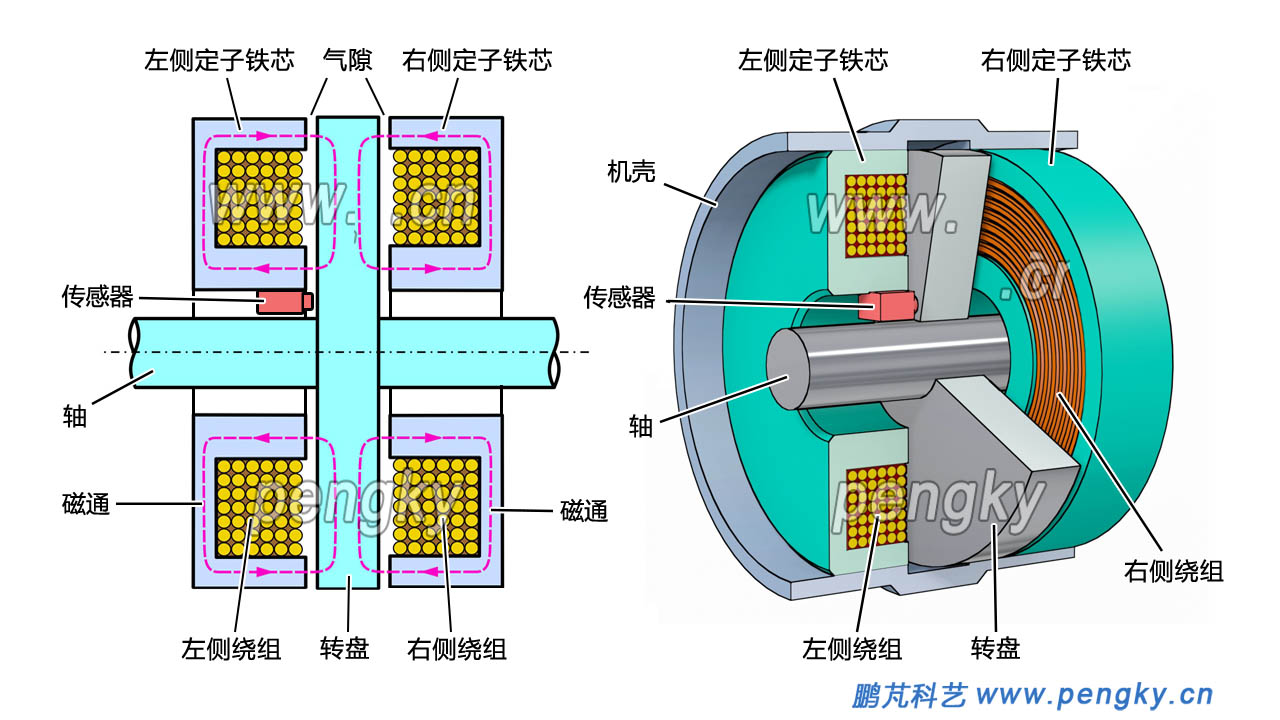

圖3是軸向磁力軸承的磁通圖與結構圖。

在軸上固定有轉盤，轉盤由導磁良好的鋼材整體制做。在轉盤兩側是相對的2個嵌有繞組的定子鐵心，定子鐵心與轉盤間有氣隙，定子鐵心固定在機殼內。2側繞組由2個放大器提供電流，繞組通電后產生磁通，磁通路徑如左圖中紅色虛線所示，虛線上的箭頭表示磁通的方向。

正常情況下，左側鐵心與右側鐵心對轉盤的吸引力使轉盤位于2個鐵心之間的平衡位置。當受到擾動由平衡位置發生軸向偏移時（例如向左），傳感器檢測到位移并發出位置偏移信號，該信號送到控制器，控制器控制左邊放大器減小線圈電流，控制右邊放大器增大線圈電流，吸引轉盤向右移動，重新回到平衡位置。同理轉盤向右偏移就增大左側繞組電流、減小右側繞組電流。

徑向軸承（向心軸承）——主要用于承受徑向載荷的軸承。

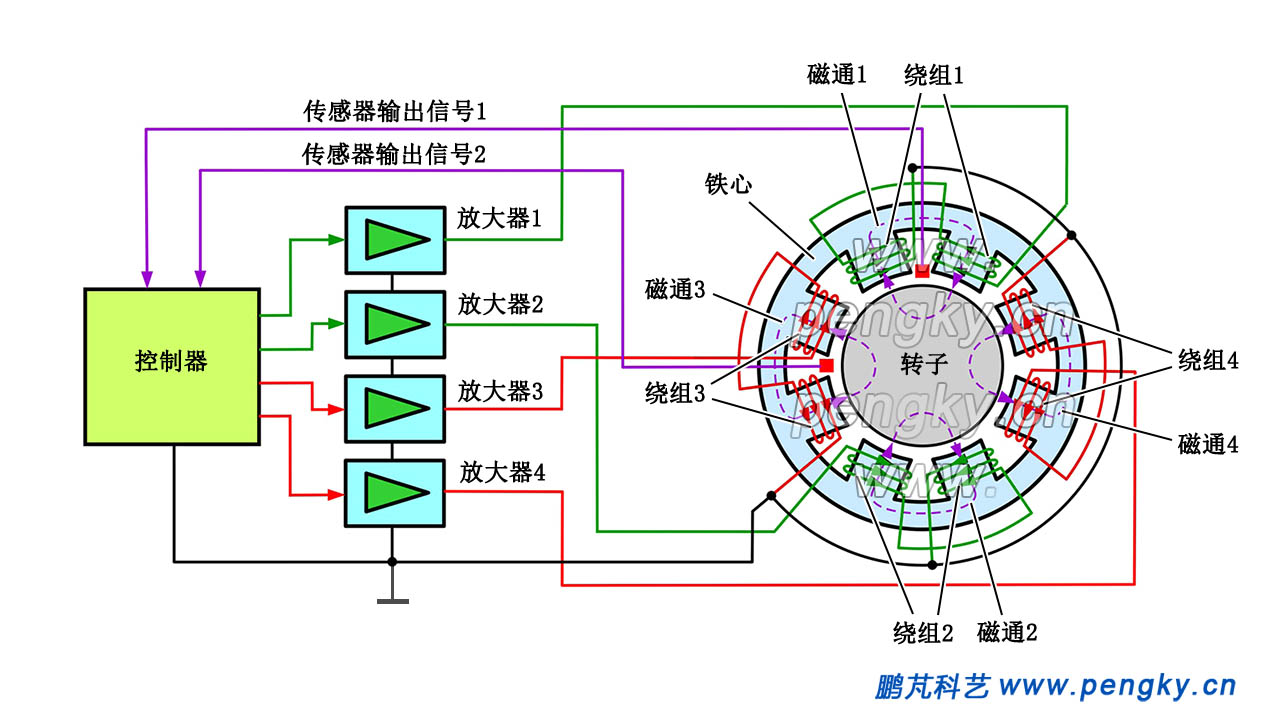

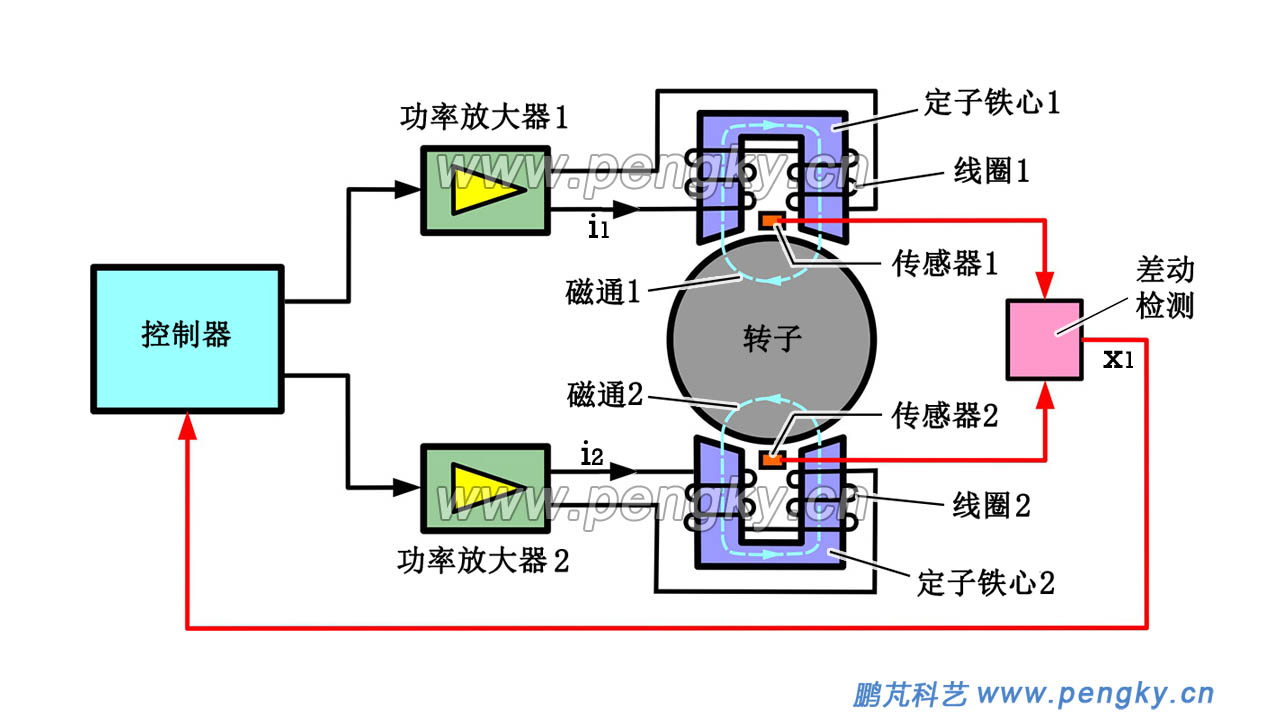

介紹主動磁力軸承工作原理的圖1 只是1個自由度的徑向磁力軸承，實際上軸可能發生任意徑向的偏移，至少要建立2個相互垂直的自由度進行約束才能穩定。圖4是一個徑向8極磁力軸承工作原理圖。

圖4是一個徑向8極磁力軸承工作原理圖。

磁懸浮軸承由轉子、8極定子鐵心、定子繞組1~4、垂直位移傳感器1、水平位移傳感器2、功率放大器1~4、、控制器等部分組成。在前面“主動磁力軸承原理”介紹的基礎上，對圖4進行簡單介紹。

4個放大器輸出的電流，在4個線圈產生4個方向的磁通，控制4個線圈的電流大小就可以控制轉軸的位置，使轉軸懸浮在穩定位置。如果轉軸向下偏移，垂直傳感器1檢測到偏移方向反饋給控制器，控制器發出信號：放大器1增大輸出電流，磁通1增加；同時減小放大器2的輸出電流，磁通2減小，變化的磁通使轉軸向上移動，待轉軸回到平衡位置，控制器停止放大器電流的變化，轉軸停在穩定位置。如果轉軸向上偏移，垂直傳感器1檢測到偏移方向反饋給控制器，控制器發出信號：放大器1減小輸出電流，磁通1減小；同時增加放大器2的輸出電流，磁通2增大，變化的磁通使轉軸向下移動，待轉軸回到平衡位置，控制器停止放大器電流的變化，轉軸停在穩定位置。

轉軸水平方向偏移的控制原理與垂直方向相同：當轉軸發生水平方向偏移，水平位移傳感器2輸出的信號反饋到控制器，控制器通過控制放大器3與放大器4的輸出電流來改變磁通3與磁通4，使轉軸回到平衡位置。

如果轉軸在垂直方向與水平方向同時發生偏移，控制器會同時控制4個放大器的電流，使使轉軸回到平衡位置。具體原理請大家自己分析。

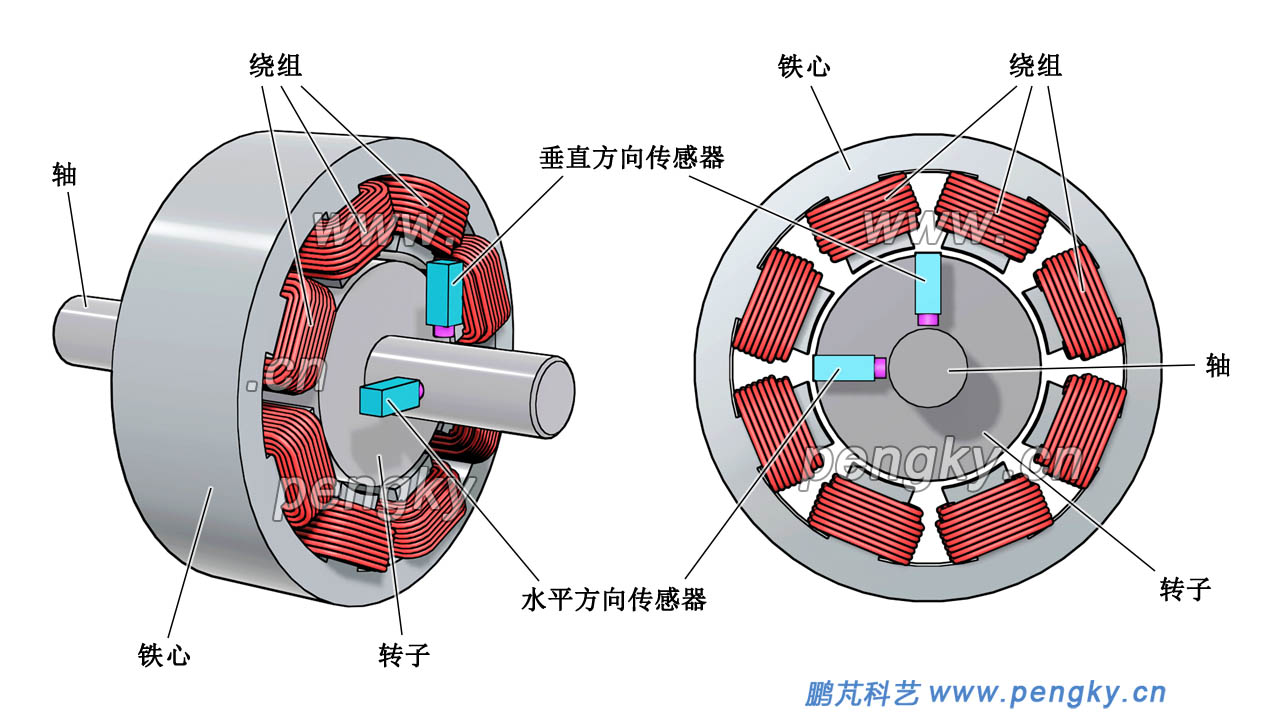

圖5是徑向8極磁懸浮軸承的立體結構圖

圖5左圖是徑向8極磁力軸承的軸測圖，右圖是徑向8極磁力軸承的主視圖。在軸承座上安裝有垂直方向傳感器與水平方向傳感器，對軸的偏移進行檢測。轉子不能由硅鋼片疊成，要由導磁良好的鐵磁材料整體制作（以下均是）。

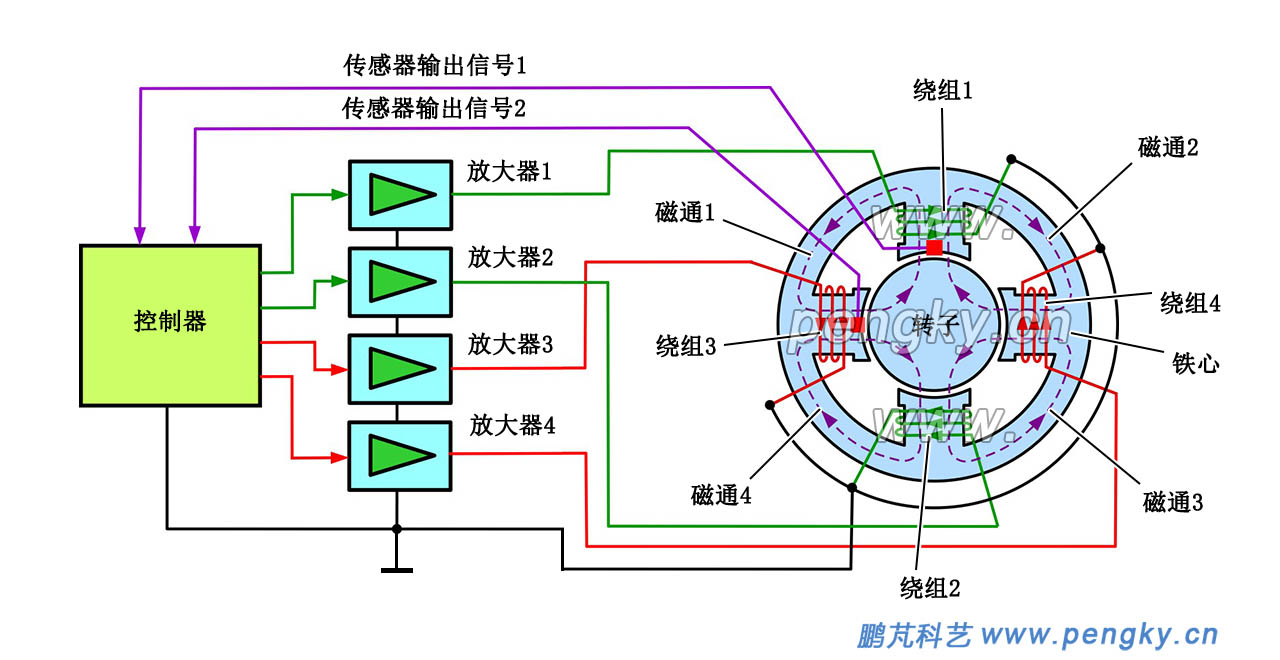

以上介紹的徑向8極磁懸浮軸承是比較典型的結構形式，也可以做成4極的，6極的結構等。圖6是徑向4極磁懸浮軸承的原理圖，其控制計算要復雜一些，具體工作原理這里就不介紹了。

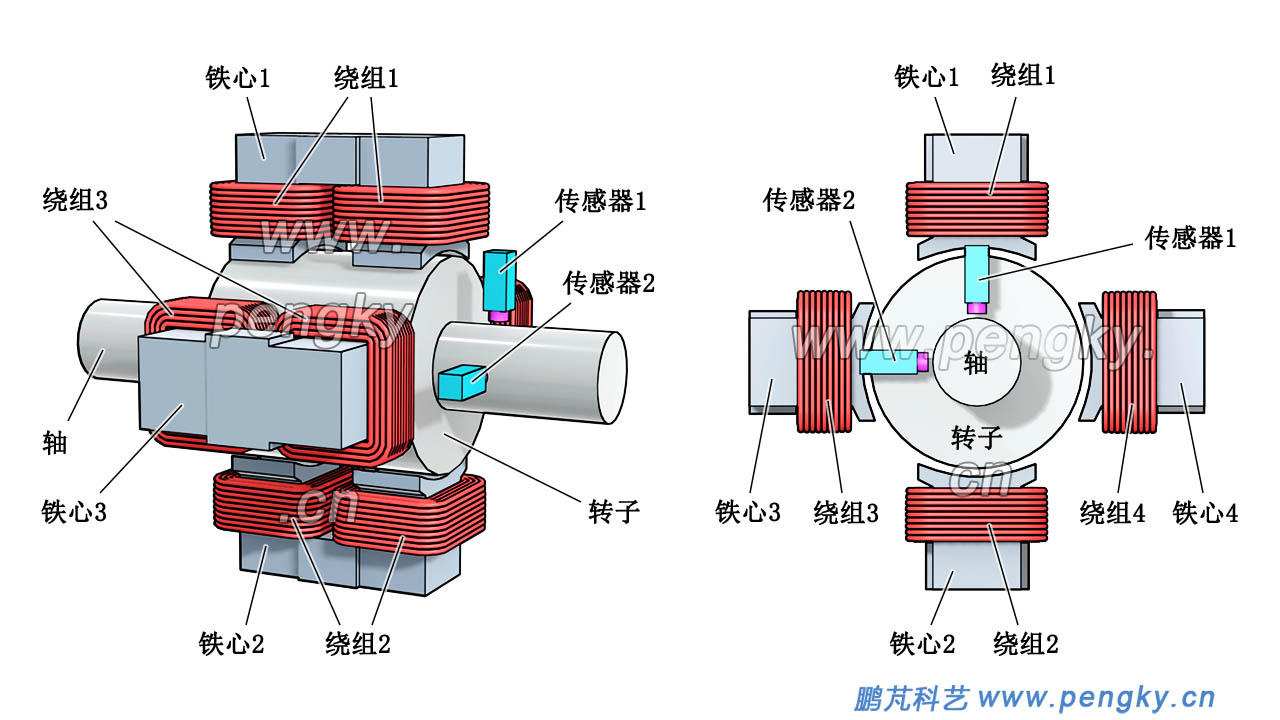

圖7是采用軸向磁通的徑向磁力軸承

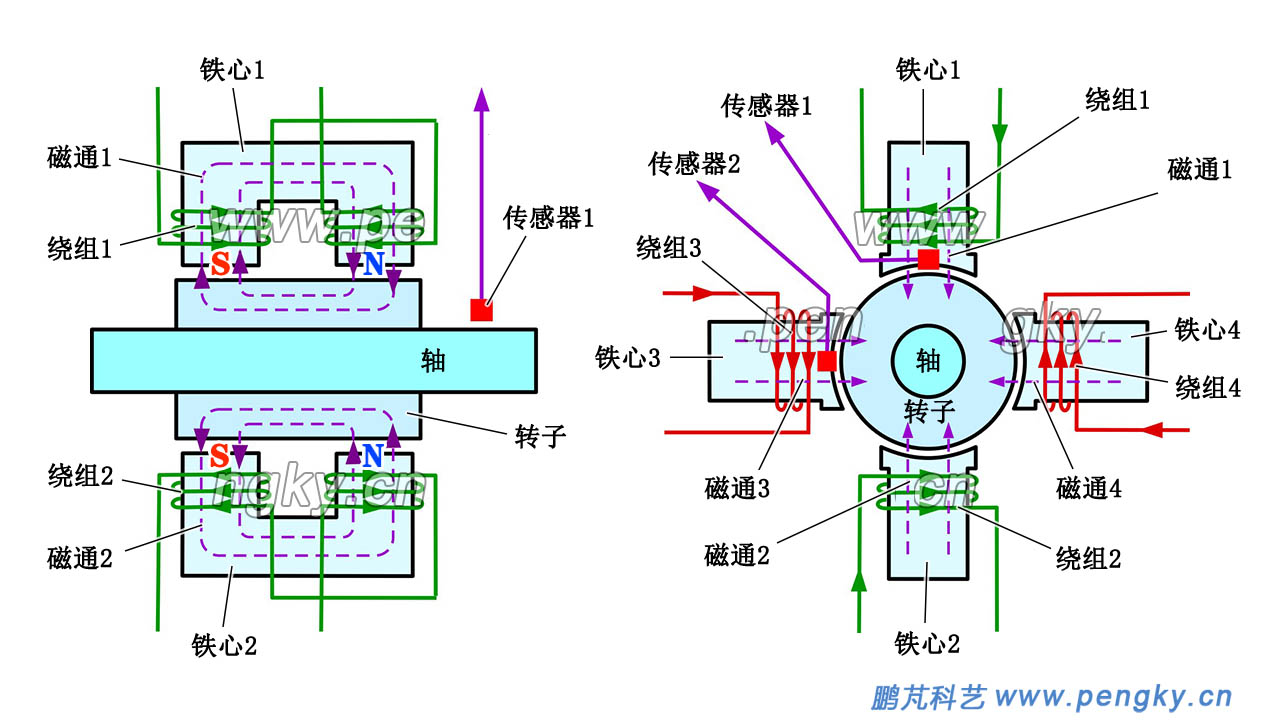

磁力軸承有4個U形鐵心，4個鐵心繞軸排列，相隔90度，組成了整個定子，見圖7右圖與圖8右圖。U形鐵心有N與S二個磁極，鐵心的N極S極是沿軸向布置，見圖7左圖。所以通過轉子的磁通是軸向的，圖8左圖是整個軸承的剖面圖，顯示了U形鐵心磁極的極性，顯示了U形鐵心磁極與轉子的磁通走向。

U形鐵心1上有勵磁繞組1，U形鐵心2上有勵磁繞組2，U形鐵心3上有勵磁繞組3，U形鐵心4上有勵磁繞組4，分別由4個放大器提供勵磁電流。繞組1產生的磁通1與繞組2產生的磁通2控制著轉子的垂直位置；繞組3產生的磁通3與繞組4產生的磁通4控制著轉子的水平位置。工作原理與徑向8極磁力軸承相同，這里不再介紹了。

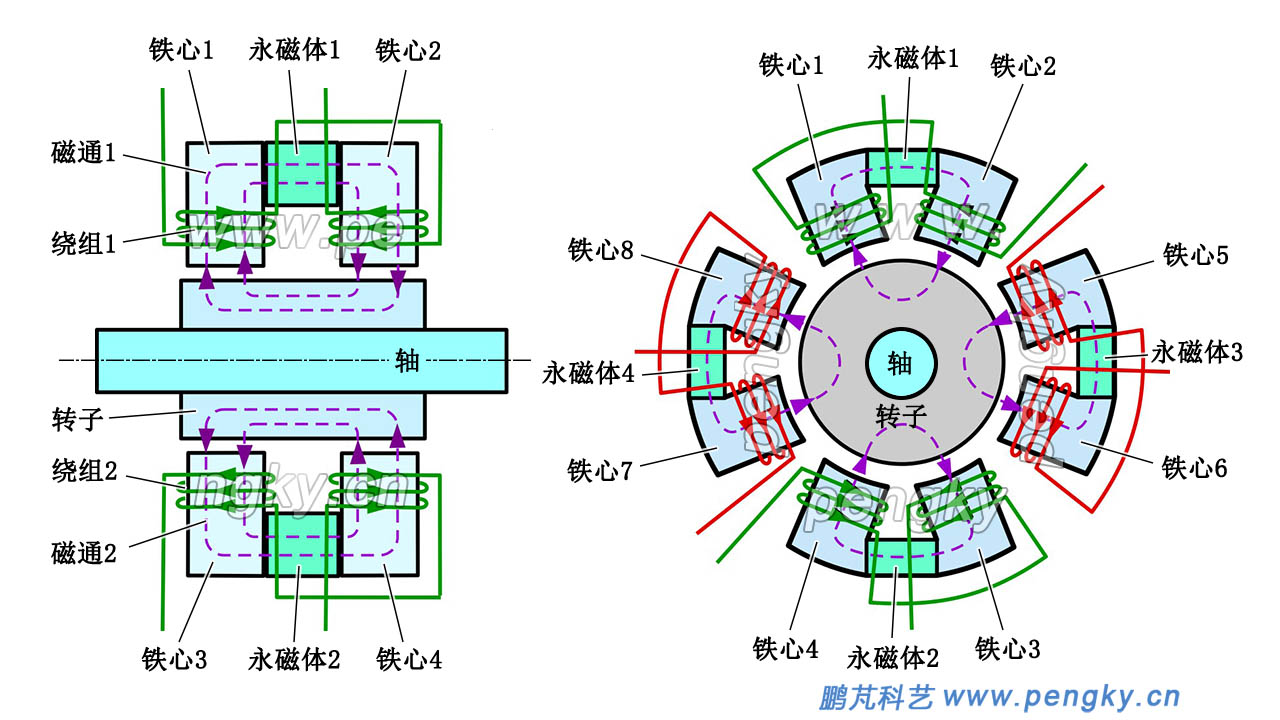

混合式磁力軸承兼顧了主動磁力軸承和被動磁力軸承的綜合特點。是在主動磁力軸承的磁路中疊加了永磁體，定子鐵心的靜態偏置磁通主要由永磁體提供，繞組補充部分磁通，控制繞組磁通變化即可控制轉子位置。由于大部分磁通由永磁體提供，可顯著降低功率放大器的功耗。同時繞組匝數減小，縮小了磁力軸承的體積。圖9是2種徑向混合式磁力軸承的結構示意圖。

圖9左圖是混合軸向磁通徑向磁軸承，此圖是剖面圖。與圖8不同的是，U形鐵心1被分為鐵心1與鐵心2，在2者間插入了永磁體1，永磁體磁通方向與繞組產生磁通方向相同，通過調節繞組電流改變對轉子的引力。同樣，下方U形鐵心2由鐵心3與永磁體2有鐵心4組成。其他2個方向的結構相同。

圖9右圖是混合徑向磁軸承，鐵心1與永磁體1與鐵心2組成上面的U形鐵心，由永磁體1與繞組共同產生磁通。同樣鐵心3與永磁體2與鐵心4組成下面的U形鐵心，鐵心5與永磁體3與鐵心6組成右面的U形鐵心，鐵心7與永磁體4與鐵心8組成左面的U形鐵心。

混合磁力軸承的構成方式很多，這里就不介紹了。
