軸承是機械設備中一種重要零部件，它的主要功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，滾動軸承是運用最多的軸承，在風力發電機的軸承課件已有介紹。在本課件介紹磁力軸承。 本課件介紹被動磁力軸承，應用最多的是由永久磁體構成的永磁軸承。磁力軸承是利用磁體異性相吸同性相斥的特性將轉軸懸浮起來，具有體積小、無功耗、結構簡單特點。永磁軸承又可以分為斥力型和吸力型兩種。 永磁軸承一般由多個圓環型永磁體組成，圓環永磁體的磁場方向有徑向與軸向2種。徑向磁場方向垂直于圓環軸線，見圖1左圖，圓環外周是北極，圓環內周是南極，也可以相反。軸向磁場方向平行于圓環軸線，見圖1右圖，圓環上面是北極，圓環下面是南極，也可以相反。 |

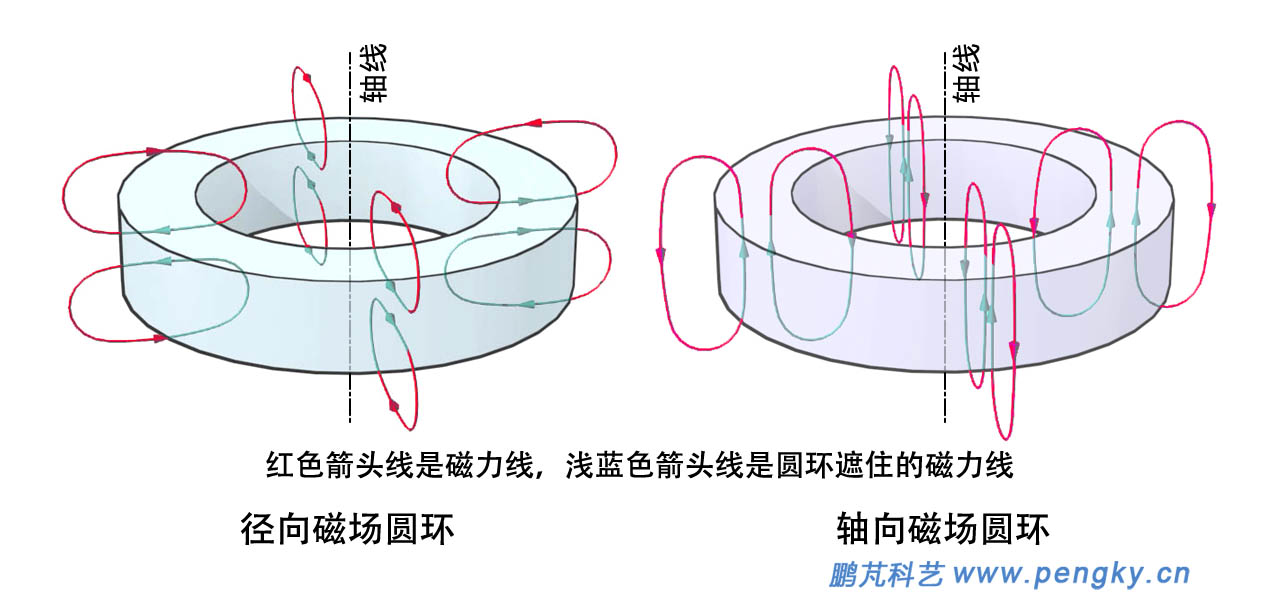

| 圖1 ?圓環的磁場方向 |
永磁軸承可做徑向軸承和軸向軸承(推力軸承)，兩種軸承都可采用吸力型或斥力型。根據磁環的磁化方向及相對位置的不同，永磁軸承有多種磁路結構，但其最基本的結構只有兩種。圖2是徑向磁力軸承的原理圖。 |
| 1 徑向磁力軸承 |
圖2是徑向磁力軸承的基本結構示意圖 |

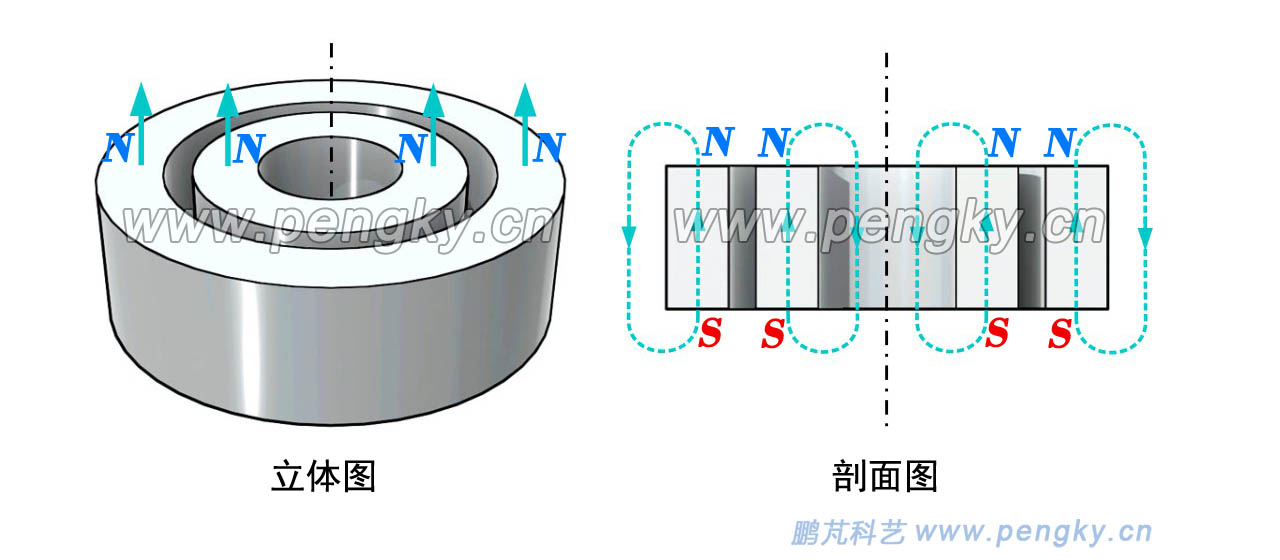

| 圖2 ?徑向磁力軸承基本結構 |
2個圓環永磁體內外相套，外環固定在機座上，磁化方向與軸線平行；主軸穿在內環中，是旋轉部分，磁化方向與軸線平行。在圖2中標出了磁環的磁場方向。顯然內環與外環是相斥的，在磁力作用下，內環被擠在中心。由于內環與外環沒有接觸，內環旋轉時沒有摩擦阻力與磨損。 |
| 2 ?軸向磁力軸承 |
圖3是軸向磁力軸承的基本結構示意圖。 |

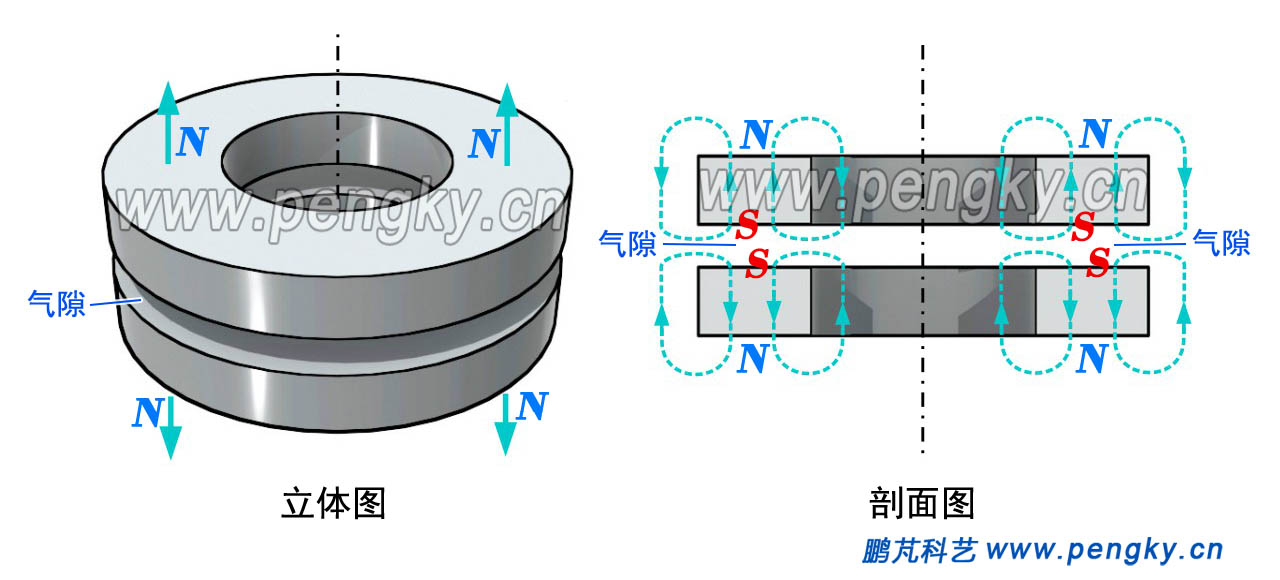

| 圖3 ?軸向磁力軸承基本結構 |
2個圓環永磁體軸向并排布置，磁化方向都與軸線平行，但2個圓環磁場方向相反。2個磁環在氣隙為同極性，圖中為S極，2個圓環受軸向推斥力。若下環固定，上環則為轉動環，上環將懸浮在下環上面，由于上環與下環沒有接觸，上環旋轉時沒有摩擦阻力與磨損。 |
| 3??磁力軸承的多種組合形式 |
磁力軸承的組合形式很多，下面選幾種主要的形式。圖4是徑向軸承的組合，磁體中淺藍色箭頭代表磁場方向。 |

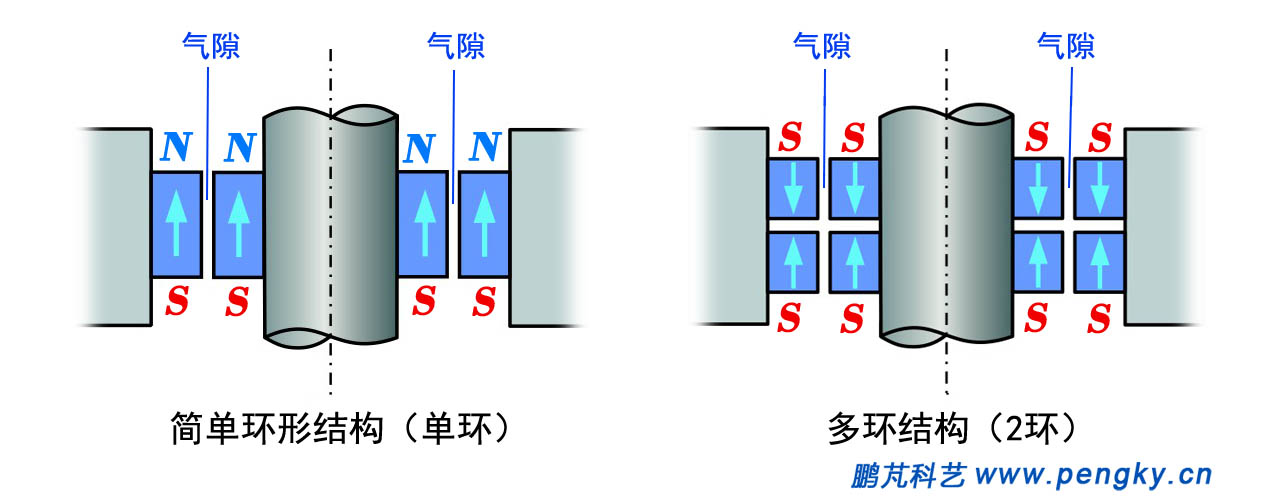

| 圖4 ?徑向軸承的多種組合 |
左圖是簡單組合，在前面已介紹過。右圖用2層磁環，作用與單環相同。 圖5是推斥力型軸向軸承的組合，也稱為磁推軸承 |

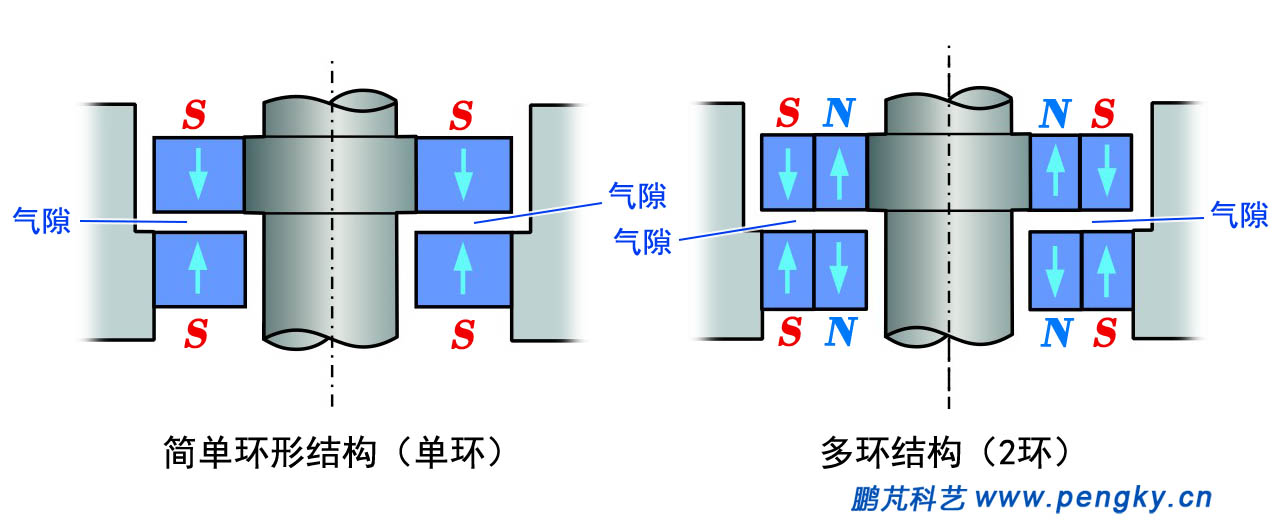

| 圖5 ?推斥力型軸向軸承的多種組合 |
左圖是簡單組合，在前面已介紹過。右圖用套裝的2個磁環，作用與單環相同。 圖6是吸引力型軸向軸承的組合，也稱為磁懸吊軸承。 |

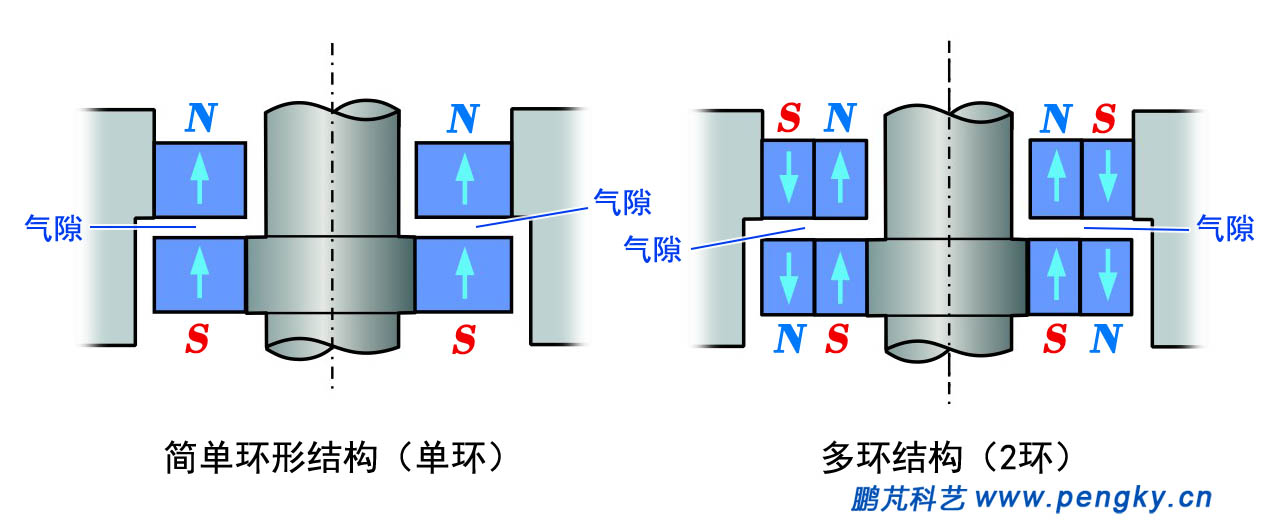

| 圖6 ?吸引力型軸向軸承的多種組合 |
左圖是簡單組合，與圖5不同，靜環與動環磁場方向相同，2圓環相互吸引，動環在靜環作用下懸在下方，故稱為磁懸吊軸承。右圖的靜環與動環均為套裝，作用原理與單環相同 |
| 4 ?磁力軸承結構的立體圖 |
圖7為一個徑向與軸向組合的磁力軸承模型立體圖 |
| 圖7 ?徑向與軸向組合的磁力軸承1 |

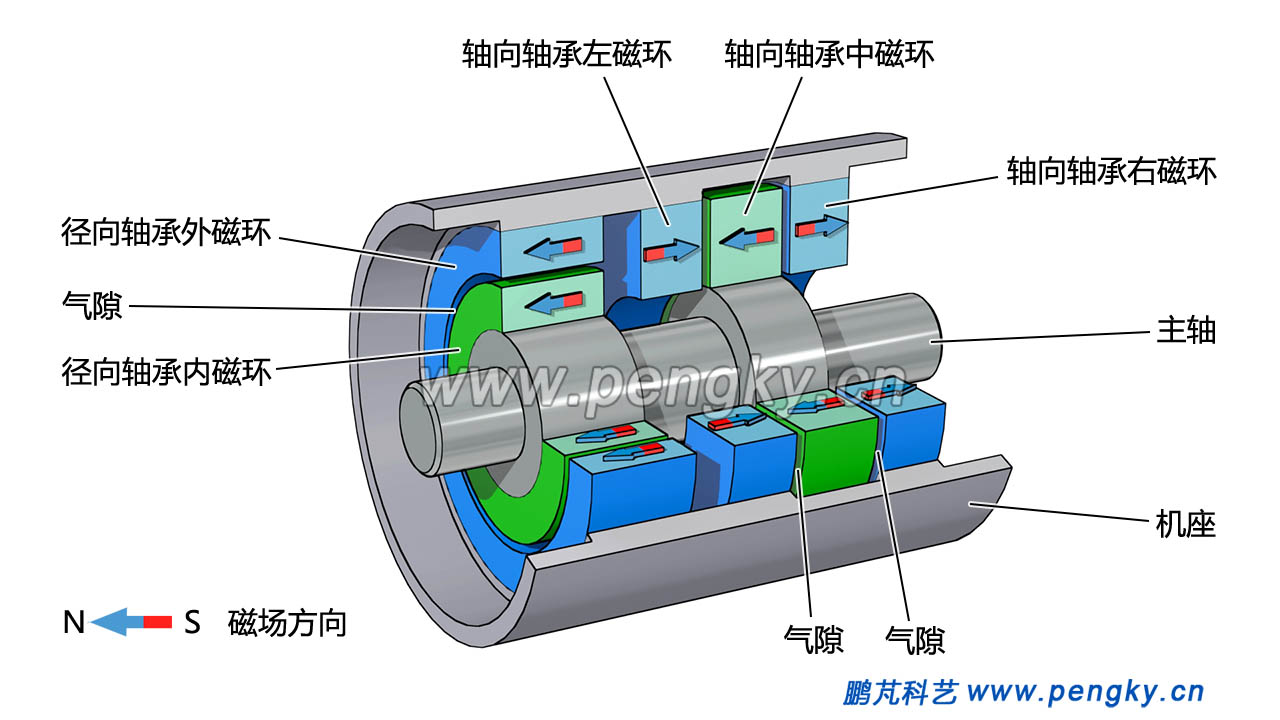

圖中左側是徑向軸承，外環永磁體固定在機座內壁，內環永磁體固定在主軸上，2圓環磁場方向均為軸向，而且是同向。其工作原理前面（圖2）已說明。 圖中右側是軸向軸承，左環永磁體與右環永磁體固定在機座內壁，中部磁環固定在主軸上，磁場方向見圖中箭頭，中部磁環在左磁環與右磁環的斥力作用下保持在中間位置，其工作原理前面（圖3）已說明。 圖8是從右側看該模型。 |

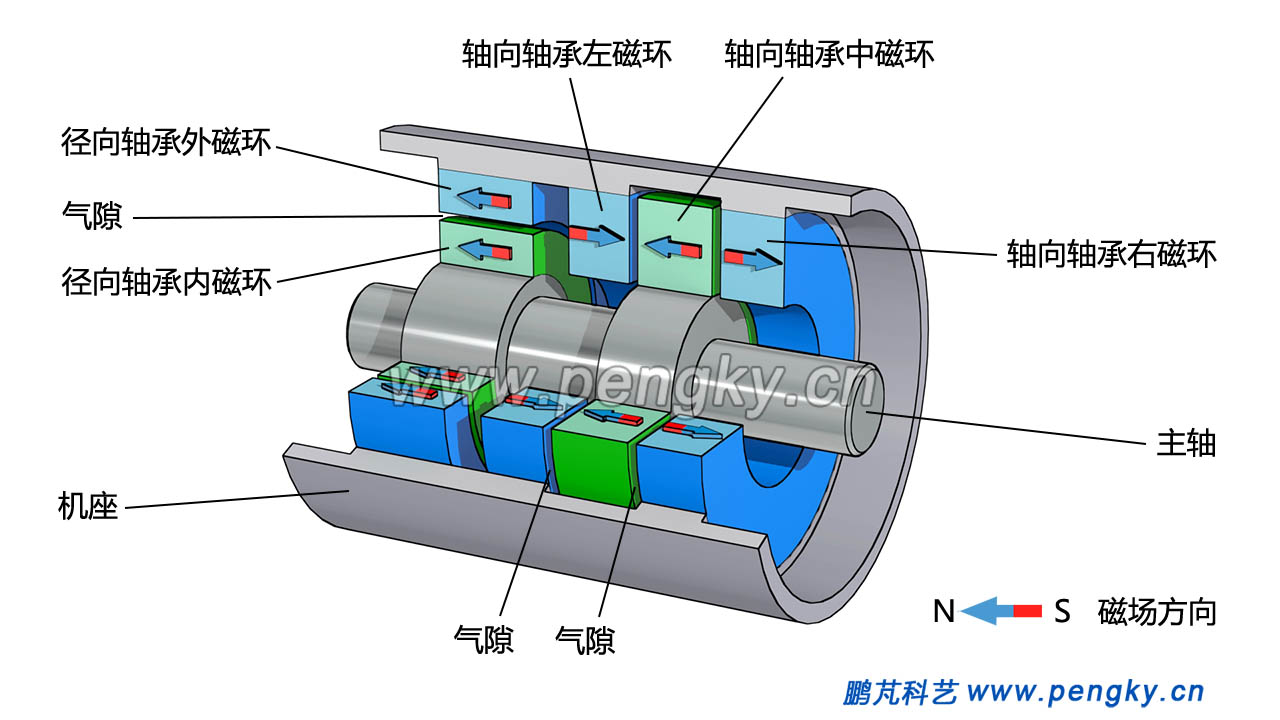

| 圖8 ?徑向與軸向組合的磁力軸承2 |
圖9是另一種結構的徑向與軸向組合軸承。 |

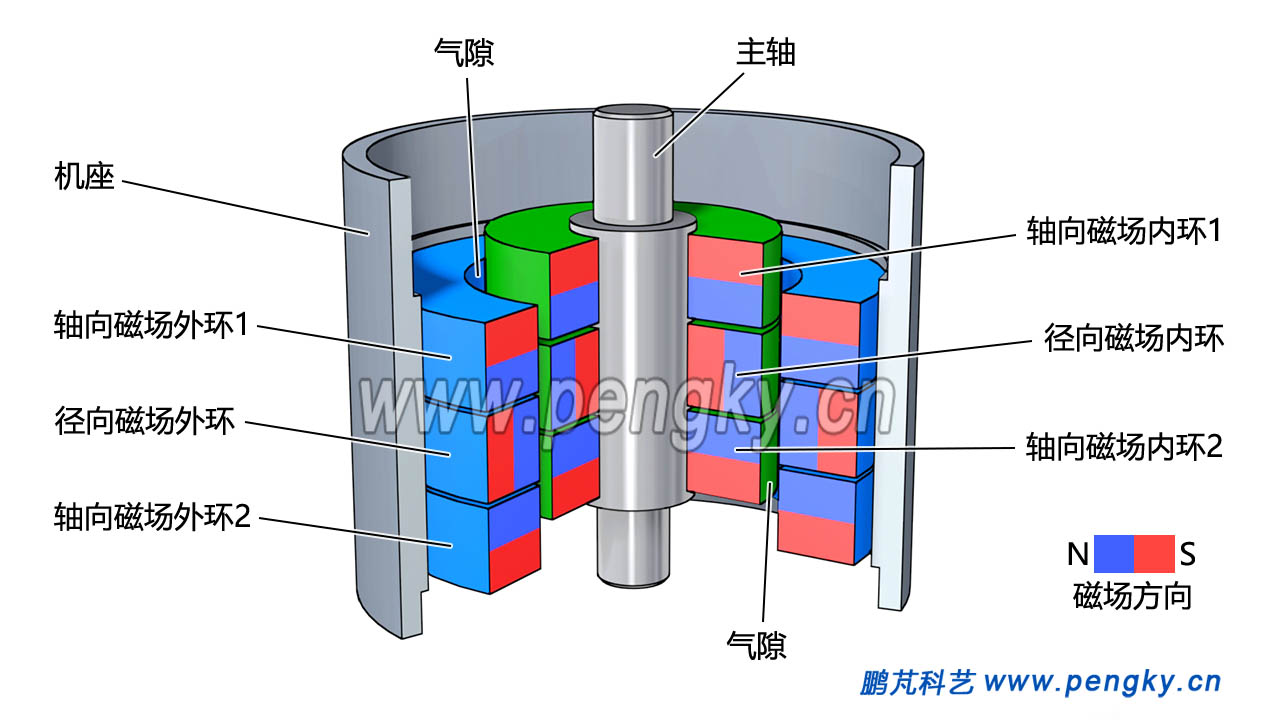

| 圖9 ?徑向軸向組合磁力軸承結構 |
3個外環固定在機座內側，3個內環固定在主軸上。外環1與外環2是軸向磁場，中間外環是徑向磁場，磁場方向見環截面色彩，藍邊是北極，紅邊是南極。內環1與內環2是軸向磁場，中間內環是徑向磁場，磁場方向見環截面色彩。主軸在磁力作用下懸浮在中間，主要作用力是斥力。每個磁環受到作用力這里就不詳細介紹了。 由于永磁體價格昂貴，生產、安裝、維護都較麻煩，故永磁軸承多用在小型與微型機械設備中。 |
