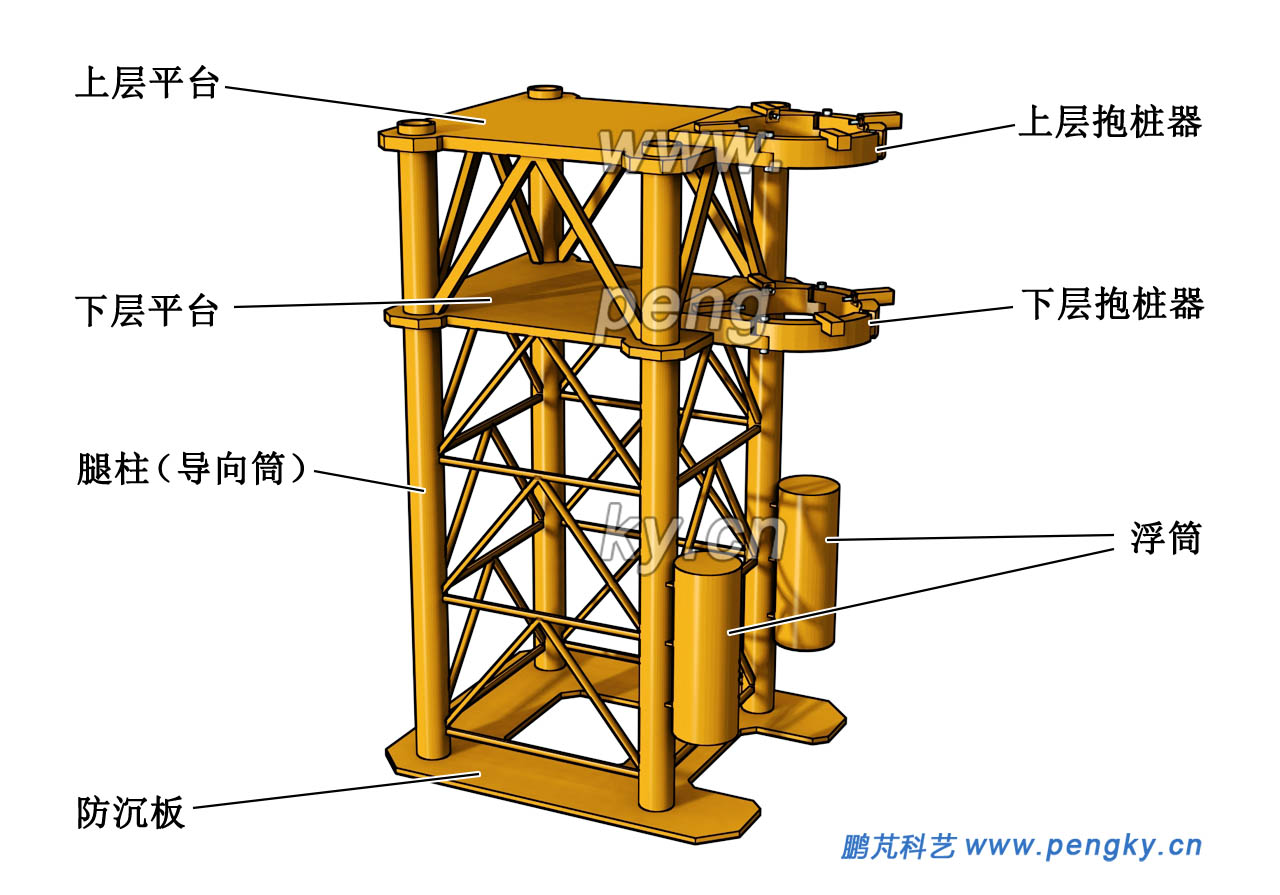

目前在已運行的海上風電場中，采用單樁基礎結構的比例接近 75% ，單樁基礎結構是主流的海上風機基礎結構形式。單樁基礎看似簡單，但要保證打入海床的鋼樁垂直度誤差控制在?0.5‰?絕非易事。例如5MW風電機組單樁基礎的鋼樁直徑6.8m，樁長78m，樁重950t；某8MW機組單樁基礎鋼管樁直徑為10. 4 m，樁長 112. 66 m, 樁重2408 t。目前的專業打樁船規模遠遠不夠用，即使今年剛交付使用的全球最大打樁船“二航長青”號，可打最大樁重 700 噸，直徑 7 米的樁基，還是不能滿足需要。要把大型鋼樁垂直打入海床需要一套工裝設備，就是穩樁平臺，穩樁平臺也稱為沉樁定位架、抱樁架等。

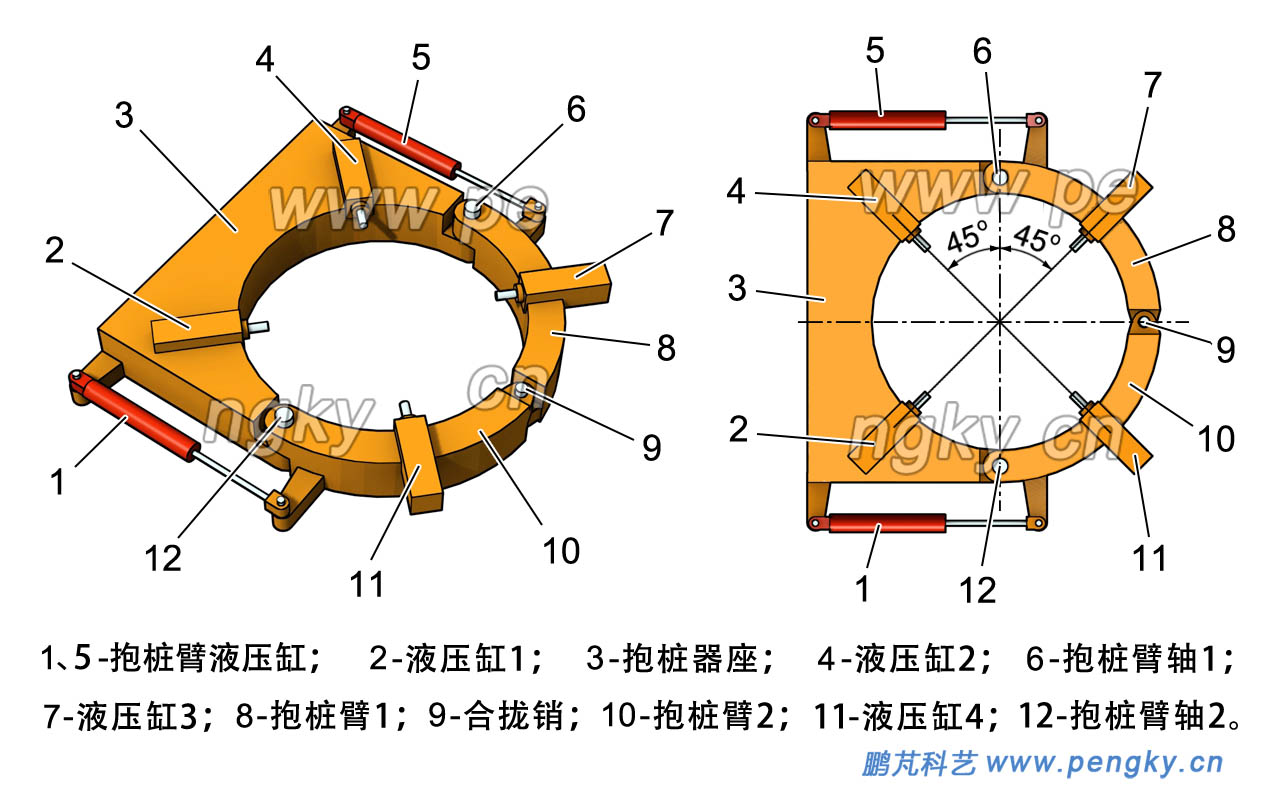

抱樁器是扶正鋼管樁的機構，沉樁施工時抱樁器的二個抱樁臂（8、10）合攏，由合攏銷（9）插入鎖定。合攏的抱樁器中部形成一個圓柱面，抱樁器上布置4個液壓缸（2、4、7、11），見圖2左圖。4個液壓缸按90度分布，活塞桿指向圓柱面中心，見圖2右圖。要沉入的鋼樁在抱樁器中間，被4個活塞桿頂住，通過改變各活塞桿的伸長度就可以改變鋼樁在中心的位置，達到扶正的目的。

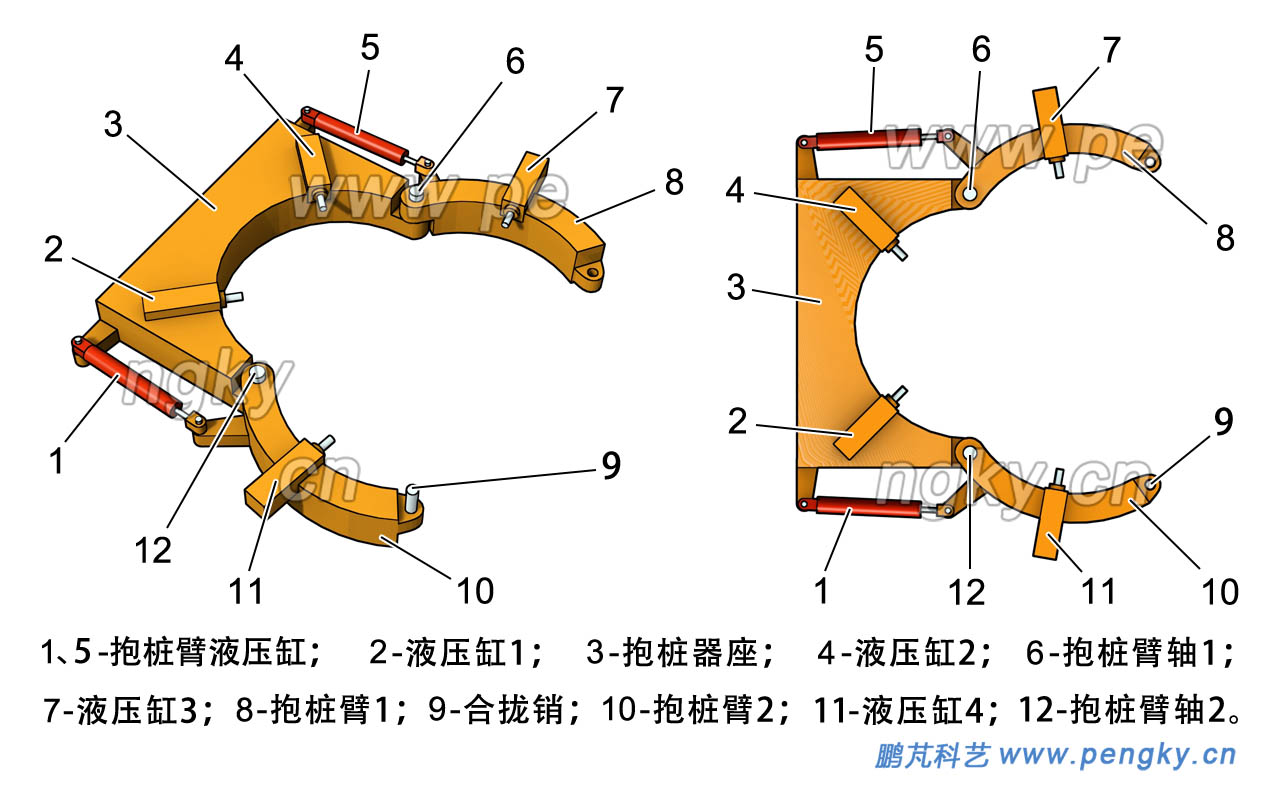

抱樁器的二個抱樁臂可以向二側張開，以方便鋼樁吊入抱樁器內。張開抱樁臂是由液壓缸1與5完成的，抽出合攏銷（液壓或電動），啟動液壓缸活塞桿縮回，拉動抱樁臂，二臂就張開了。對比圖2右圖與圖3右圖可清楚看到抱樁器的合攏與張開狀態。

單樁施工時，先掃平沉樁位置的海床。用多根錨鏈固定大型起重船，起重船將穩樁平臺從運輸船吊到沉樁位置，沉到海床的穩樁平臺應基本垂直，如果明顯傾斜，必須靠起重船輔助扶正。在4個腿柱插入定位樁，定位樁也可以在吊入海床前插入（用插銷臨時鎖定）。用定位樁振動錘將4個定位樁依次打入海床，邊打邊找正，4個定位樁打入海床后，通過定位樁與導向筒間的花籃螺栓對平臺進一步找正，然后通過4個導向筒上的鎖定裝置鎖定定位樁，確保穩樁平臺的穩固。

打開上下層抱樁器的抱樁臂，起重船吊起鋼管樁到∪樁器中心位置，合攏抱樁臂，分別控制抱樁器的4個液壓鋼活塞桿對鋼管樁找正，垂直度按 0.05%~0.10%控制）。開動鋼樁的液壓錘，振動打樁，邊打邊控制垂直度。

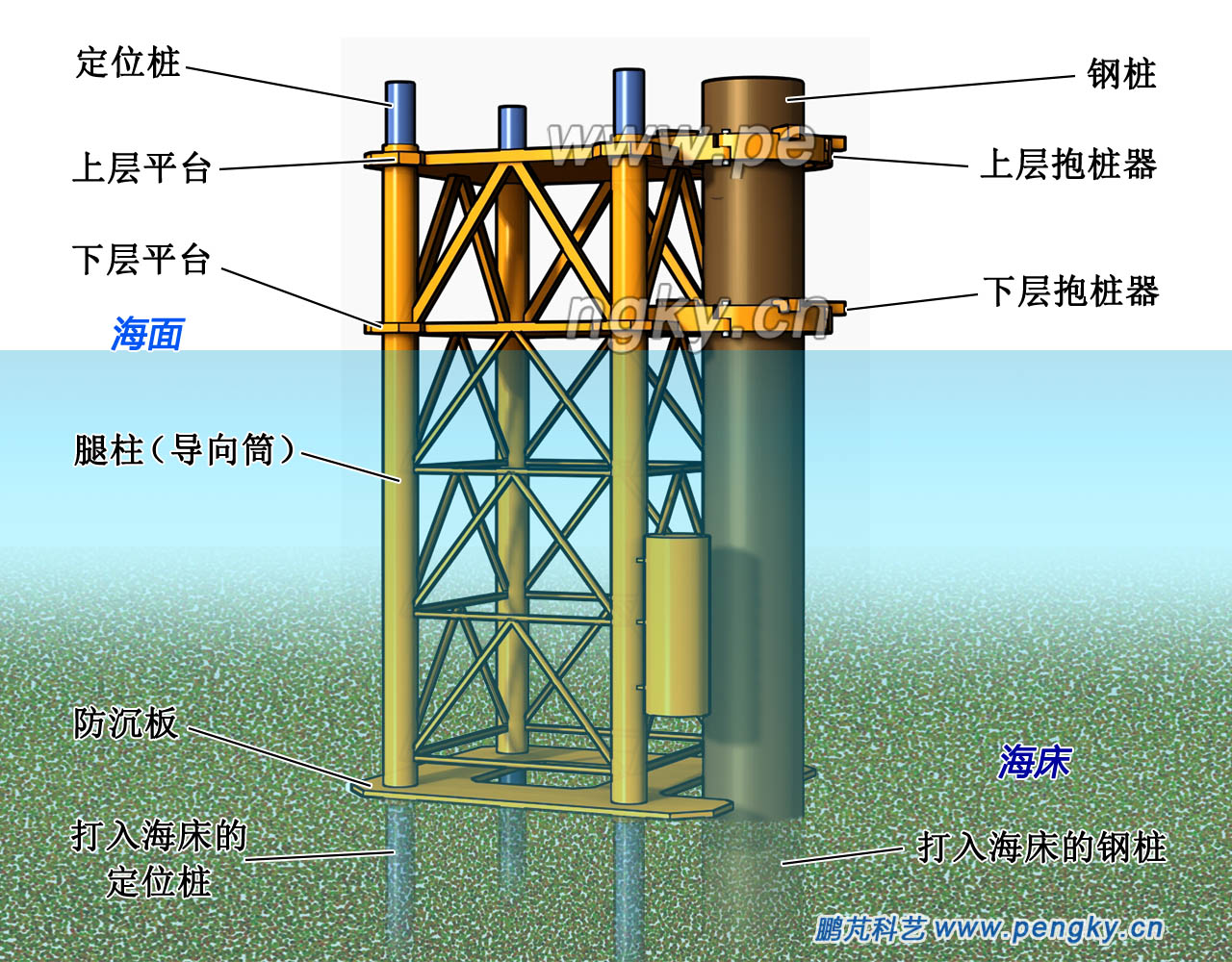

圖4是使用穩樁平臺沉樁施工示意圖，鋼管樁已打入海床。根據具體設計，鋼管樁還要下沉，就要打開抱樁器，繼續向下打樁到設計標高。

鋼管樁沉樁完成后，用定位樁拔樁振動錘將定位樁逐個拔出，插上插銷鎖定。將穩樁平臺吊至運輸船，轉移到下一個沉樁位置。

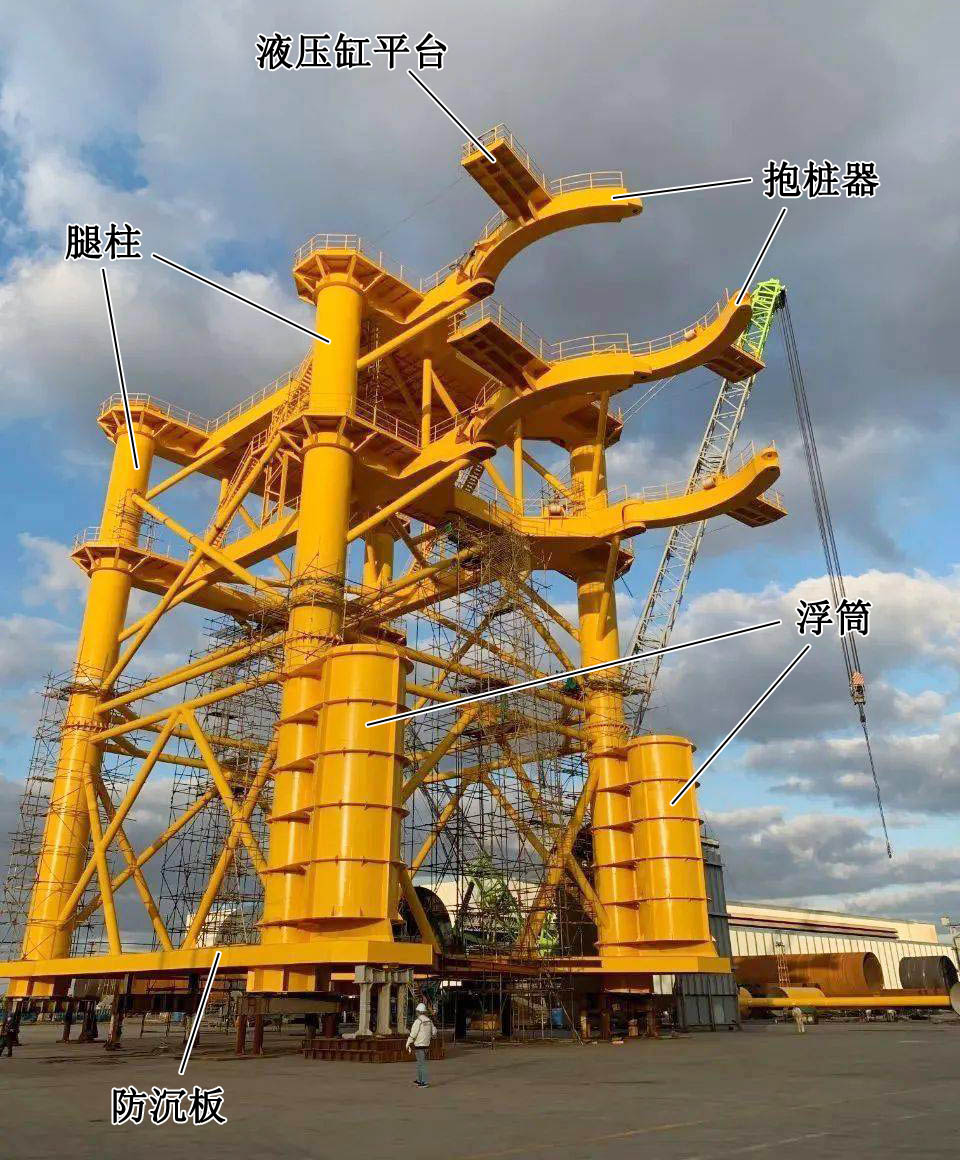

以上僅為簡單介紹，實際施工非常復雜，隨著穩樁平臺結構不同，海域不同，施工過程也會不同。圖5是 穩樁平臺照片（照片來自網絡）。

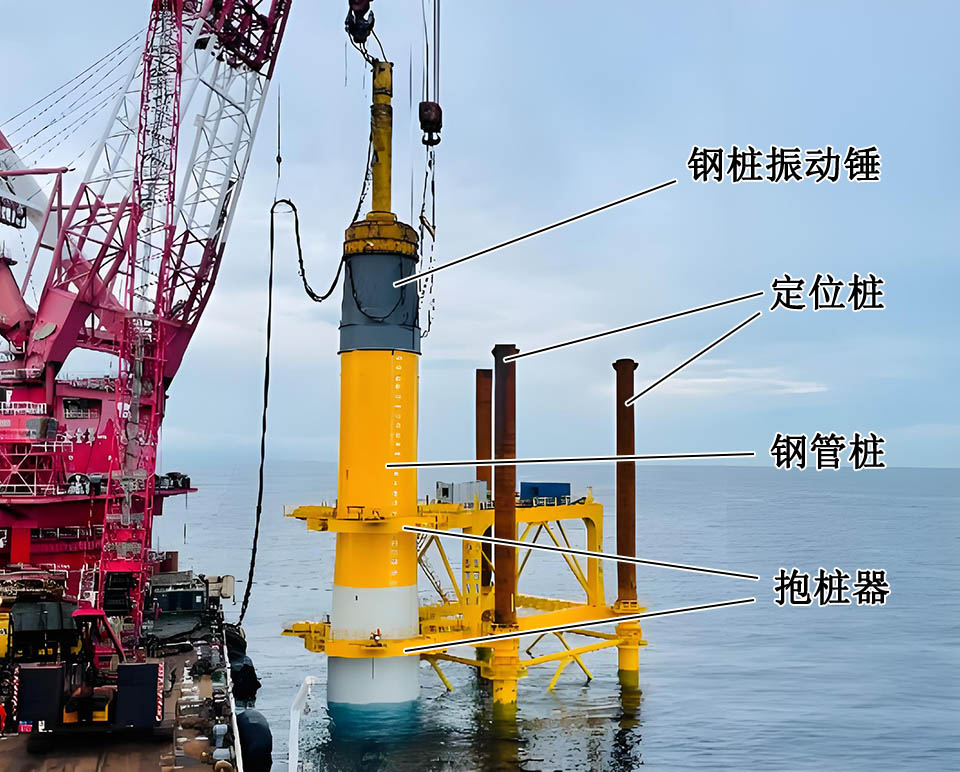

圖6是利用穩樁平臺進行單樁沉樁施工照片（照片來自網絡）。

導管架群樁基礎與多樁承臺基礎都需要在海床打入鋼樁，稱為沉樁施工，目前海上風電安裝沉樁施工主要有先樁法和后樁法。

先打樁再安裝基礎支架，關鍵是每根樁的準確定位問題。例如一臺4樁導管架基礎，先制作一個打樁模架，圖7是一個四樁基礎模架的結構圖，打樁模架有4個導樁筒，由多條支架聯結，構成衍架結構。導樁筒上端有導向打樁口（樁插入口），導樁筒分布與導管架4條腿位置完全吻合。模架4個導樁筒下部有防沉板，通過液壓油缸可推動防沉板上下移動，本模架每個導樁筒有4個調平液壓油缸。打樁模架上有精確的水平測量裝置與控制系統，控制防沉板的升降。導樁筒上端有對中機構，通過液壓機構夾住鋼樁進行對中。

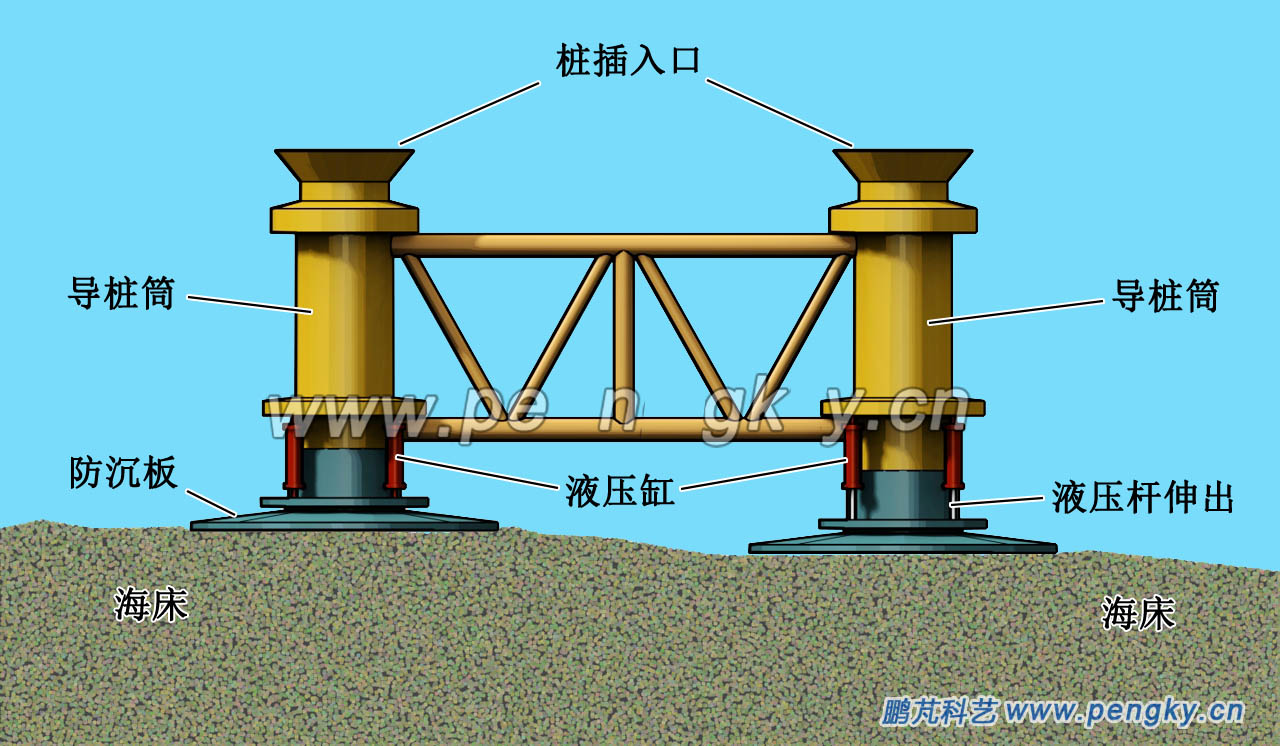

將安裝位置海床清理干凈，利用起重船把打樁模架沉入海床，模架的控制系統根據水平測量裝置的數據控制四個防沉板的升降，實現打樁模架的自動調平。圖8是打樁模架在傾斜海底調平的示意圖。

起重船把鋼樁吊插入模架打樁口，收攏導樁筒的鋼樁夾緊裝置，4根鋼樁就位后，調整對中機構使鋼樁準確定位。起吊振動錘，依次夾住鋼樁將四根鋼樁打入至設計標高。松開模架的夾緊裝置，吊走打樁模架，就可以進行導管架安裝了。將導管架的管腿插入海底的鋼樁，管腿略細于鋼樁內徑，在管腿與鋼樁之間灌漿粘牢就完工了。灌漿材料是一種高性能聚合物改性的水泥基灌漿材料，采用聚合物和納米增強技術研發而成，產品具有大流動性、水下快凝固、高早期強度、高最終強度、水下不分散、高耐久性高抗疲勞等性能。

先樁法是目前導管架基礎主要施工方法，特適用于批量安裝同規格的導管架。

一臺4樁導管架基礎，其導管架4條支腿外側固定有打樁的導向筒，稱為裙樁導管架。圖9左圖是一臺裙樁導管架的外觀圖。鋼樁將插在導向筒（裙樁套筒）內進行打樁。

圖9右圖是裙樁套筒結構示意圖，為了簡單清晰只顯示一個導管架的立柱與裙樁套筒，略去了斜撐。在每個導向筒上端是喇叭形的鋼樁插入口，插入口下面是夾樁器（卡樁器），夾樁器有多個徑向液壓缸，用來夾緊鋼樁不滑動。其他3個立柱與裙樁套筒也是一樣。

圖9右圖上方是調平器，調平器主要由上環、下環與液壓缸組成，液壓缸伸縮會改變上環與下環的距離。在上環內周有多個液壓推動的卡爪，卡爪端有齒，用來夾持鋼樁。在下環外周有多個液壓推動的卡爪，卡爪端有齒，卡爪伸出時，卡緊套筒插入口內圓周的凹槽，將調平器鎖定在裙樁套筒上。

掃平安裝區域的海床，利用起重船吊起裙樁導管架，吊鉤下方有裝置可保持導管架的水平，把導管架沉入海床，由于海床不平整，要靠起重船吊臂維持水平。依次將4根鋼樁插入裙樁套筒，靠自重部分沉入海床，通過套筒的夾樁器夾住鋼樁，用振動錘依次將四根鋼樁打入至設計標高，在打的過程中連續監測導管架的水平度，采用邊打邊調平的方式保證導管架的水平度。

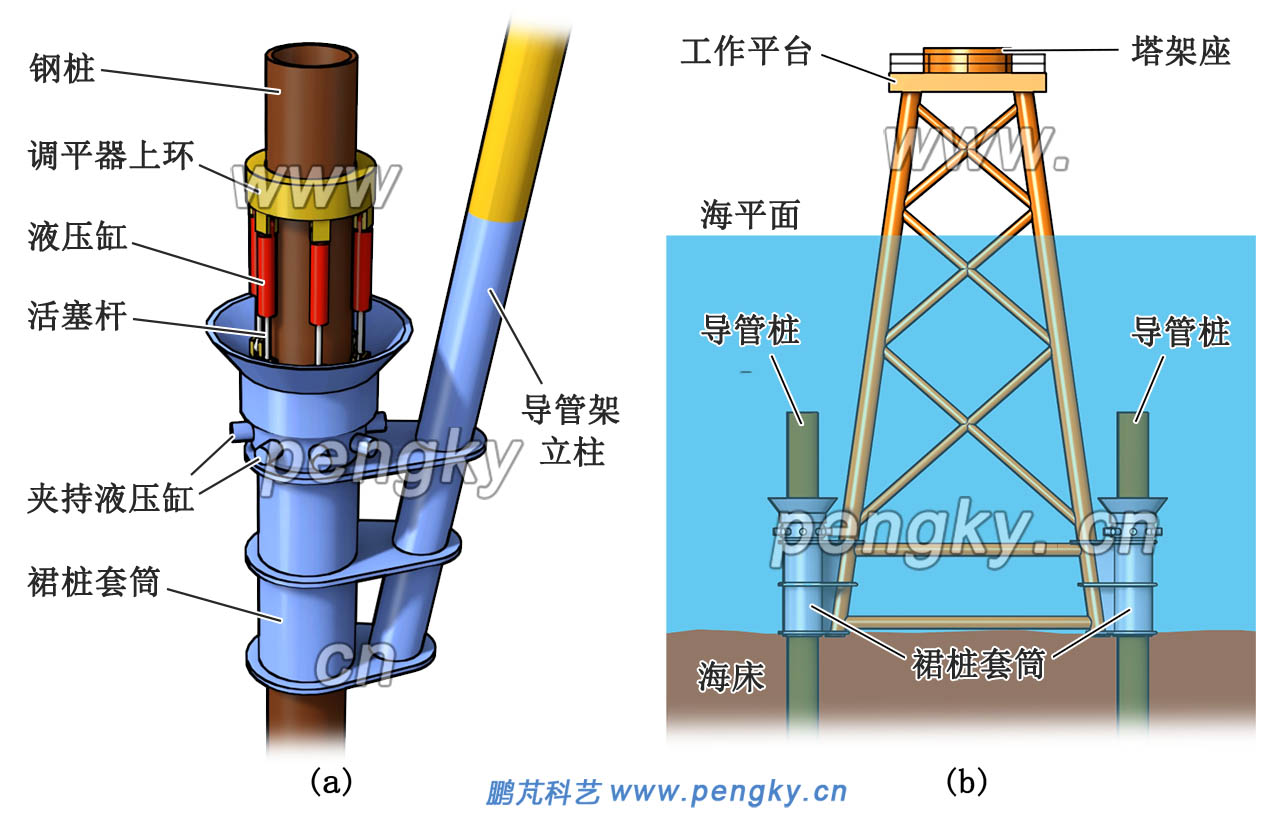

4根鋼樁打下后，還要進行精確調平，保證塔架座的水平精度在設計范圍內。分別吊4臺調平器套入鋼樁，待調平器下環進入裙樁套筒，啟動調平器下環的鎖定卡爪，使調平器與裙樁套筒臨時鎖定，圖10（a）是在裙樁套筒上臨時鎖定著調平器，液壓缸的活塞桿已伸出。

如果導管架某條腿要提升，①伸長液壓缸，②調平器上環夾緊鋼樁，③放松套筒夾持器，④縮短液壓缸活塞桿（裙樁套筒跟著上升），⑤套筒夾持器夾緊鋼樁，⑥調平器上環松開，完成。在縮短液壓缸時就提起了裙樁套筒。

分別操縱4臺調平器進行精密調平，然后用套筒的夾樁器夾緊所有鋼樁。

縮進調平器下環卡爪，解除鎖定，將調平器吊走，向裙樁套筒與鋼樁間灌漿，待漿固化后，就可以進行風機塔筒安裝了。圖10（b）是在海床上安裝好的裙樁導管架示意圖。

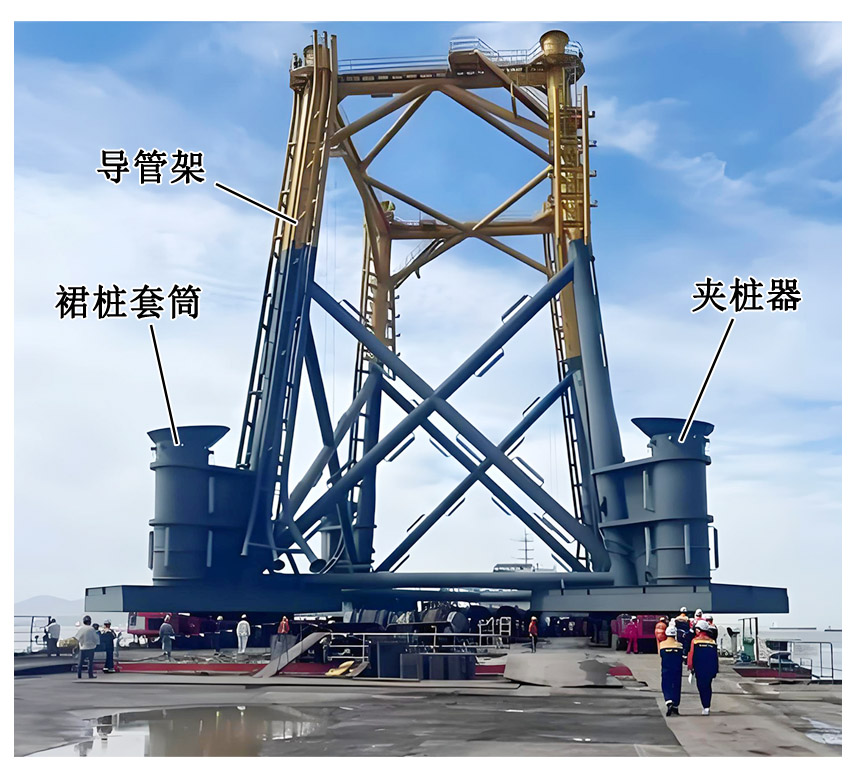

目前裙樁導管架主要用于海洋油氣平臺與海上升壓站等大型平臺，一些大型裙樁導管架每條腿有2個或3個裙樁套筒。圖11 為某海上風電場海上升壓站的裙樁導管架照片（照片來自網絡）。
