將風力機的塔架直接延伸到水里，插入海床是最簡單的施工方式，在水深不超過30m的海域應用較廣。用沉樁設備（海上打樁機）把鋼樁打入海床。普通鋼樁直徑為6～7.5ｍ，特大型鋼樁直徑達10m，貫入海床深度根據風力機載荷與海床地質情況，普通鋼樁長度60～90m，重量600～1200t，大型鋼樁長度超110m，重量超2000t。

鋼管樁打入海床，上端在海平面以下，需要使用一節連接筒伸出海面。連接筒直徑較鋼樁略小，下端插入鋼樁內，上端伸出水面，在二管縫隙間注入灌漿材料粘牢二管。連接筒上端有連接塔筒的法蘭（基礎環）與工作平臺，風力機塔筒法蘭與基礎環用螺栓聯結。

用大型海上鉆孔設備在海床鉆孔，再插入鋼樁也是一種施工方式。把1kt至2kt的鋼樁垂直插入海床并不簡單，在海上風電機組的施工課件有介紹。

單樁基礎適用于覆蓋層深厚的黏性土、粉土、砂土、碎石類土等地質條件，水深宜在30m以內的近海海域。

先將海上風電機組基礎在陸地上用混凝土制成，然后運到海里指定位置安放，用礫石和砂子堆在周圍，靠重力固定風力發電機組。

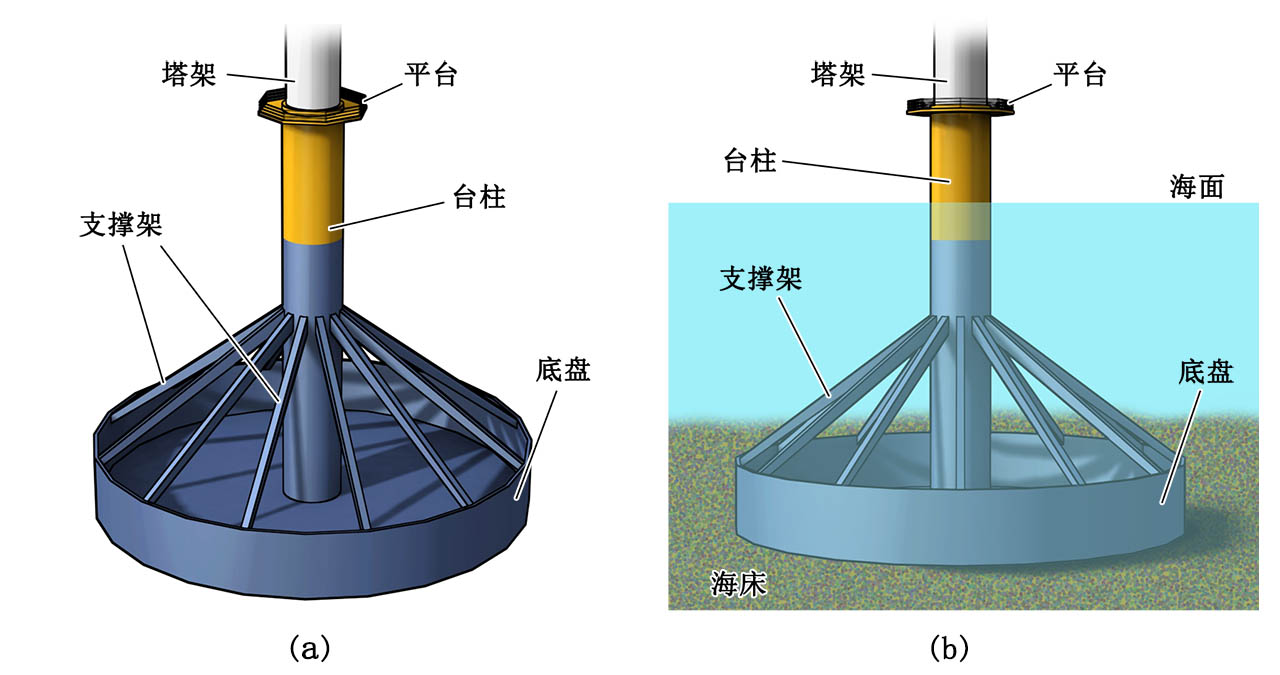

目前運用的新技術是用鋼板制成圓筒型，并在底上焊接平鋼板，見圖2（a）。其優點是重量輕，便于普通船運和與吊裝風力發電機相同的設備在海里安放，然后填充密度很大的石塊，例如橄欖石。圖2（b）是沉入海底的重力式基礎示意圖。

重力式基礎適用于承載力滿足上部荷載要求的天然或人工處理地基，水深宜在20m以內的近海海域，要先對海床進行處理。重力基礎的優點是安裝成本較低。

由樁、承臺以及預埋于承臺內的基礎環或錨桿組成，通過多根垂直或傾斜的樁固定在海床上，支撐風電機組結構體系的基礎。主要有3樁、4樁、5樁等，從形式上主要有三角架式與門架式。圖3是3樁三角架式式基礎。

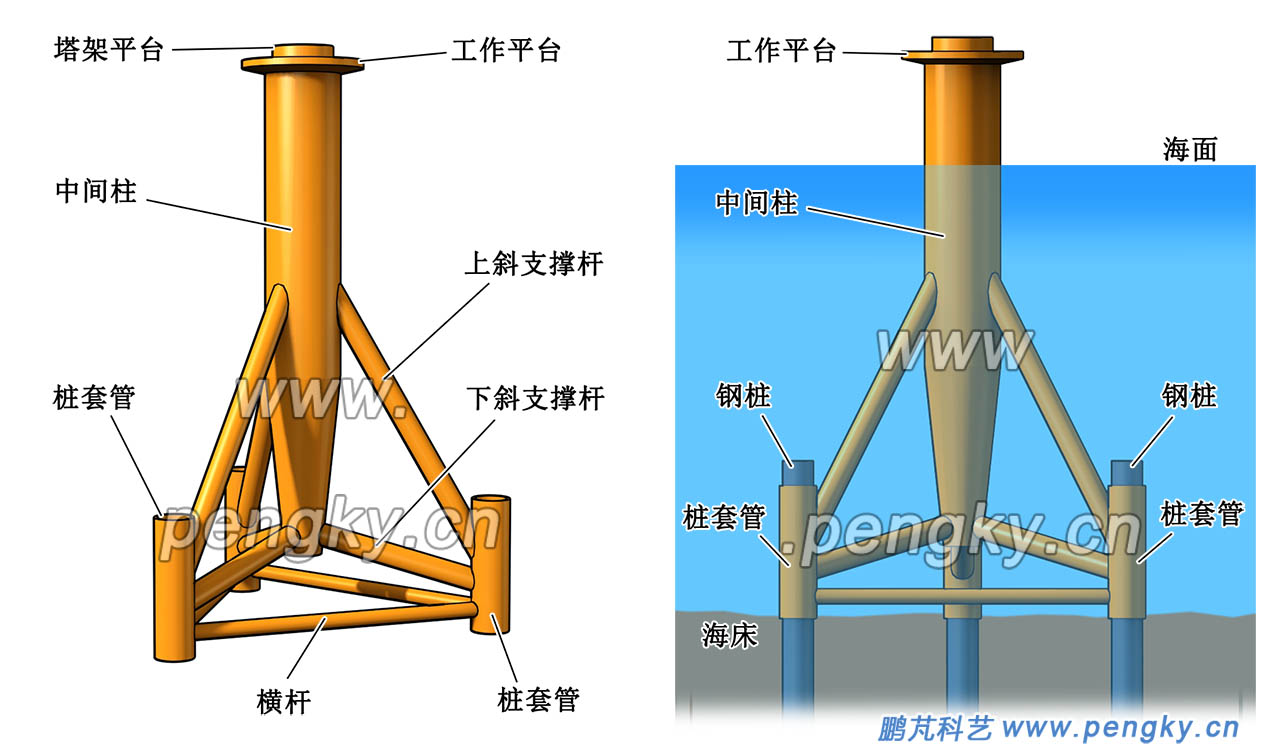

三角架式基礎的中心立柱與三角形鋼架聯結為一個整體，有非常好的剛度和強度。三角形鋼架下方每個腳是樁套管，將套在打入海床的鋼樁上。待三腳架找平后在套管與鋼樁間注入高強灌漿料，灌漿料干固后就可進行風電機組安裝。圖3（a）為三角架式基礎外觀圖，圖3（b）為三角架式基礎安裝在海床示意圖。

某3.6MW海上風力發電機組采用3樁基礎，鋼樁直徑3m，長80m，單根重150t，均勻布置在直徑28m的外接圓上。

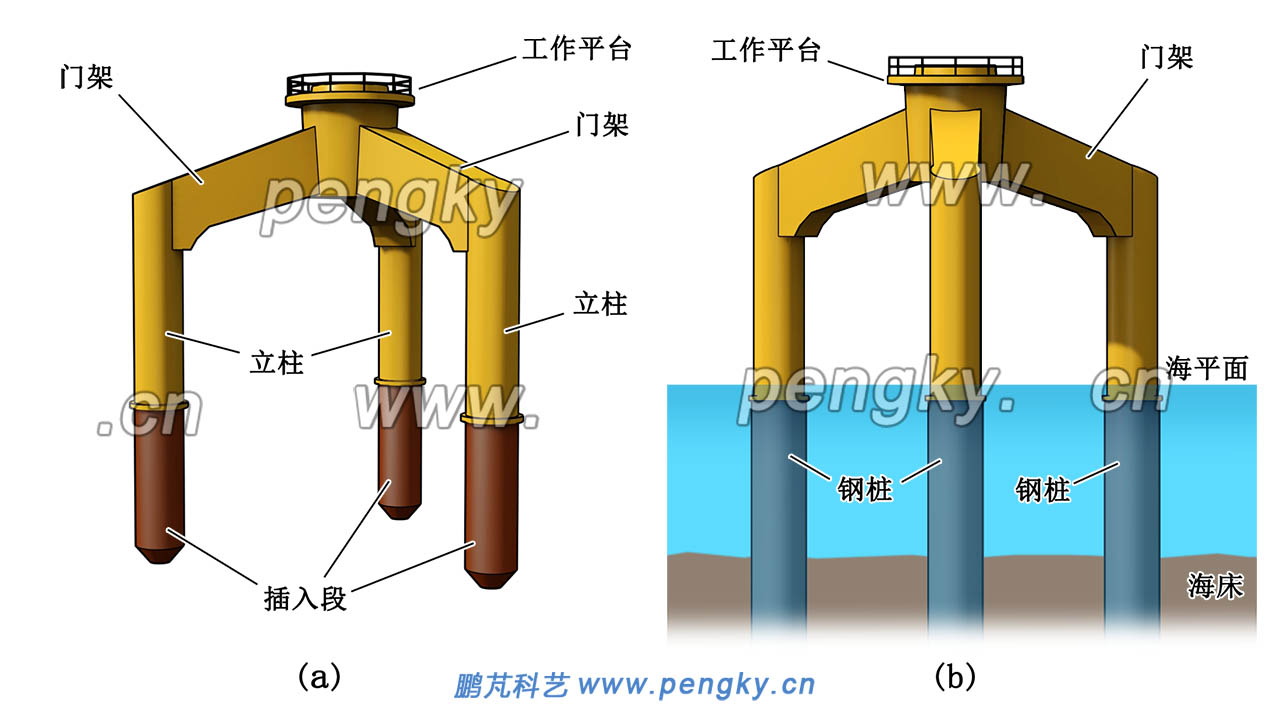

門架式基礎采用高強度門架支撐，多為3樁或4樁，圖4是3樁門架式基礎。

用鋼板焊接成的門架下方有3根鋼管立柱，立柱下面是插入段，將插入打入海床的鋼樁筒內。待門架找平后在插入段與鋼管樁間注入高強灌漿料，灌漿料干固后就可進行風電機組安裝。圖4（a）為門架式基礎外觀圖，圖4（b）為門架式基礎安裝在海床示意圖。

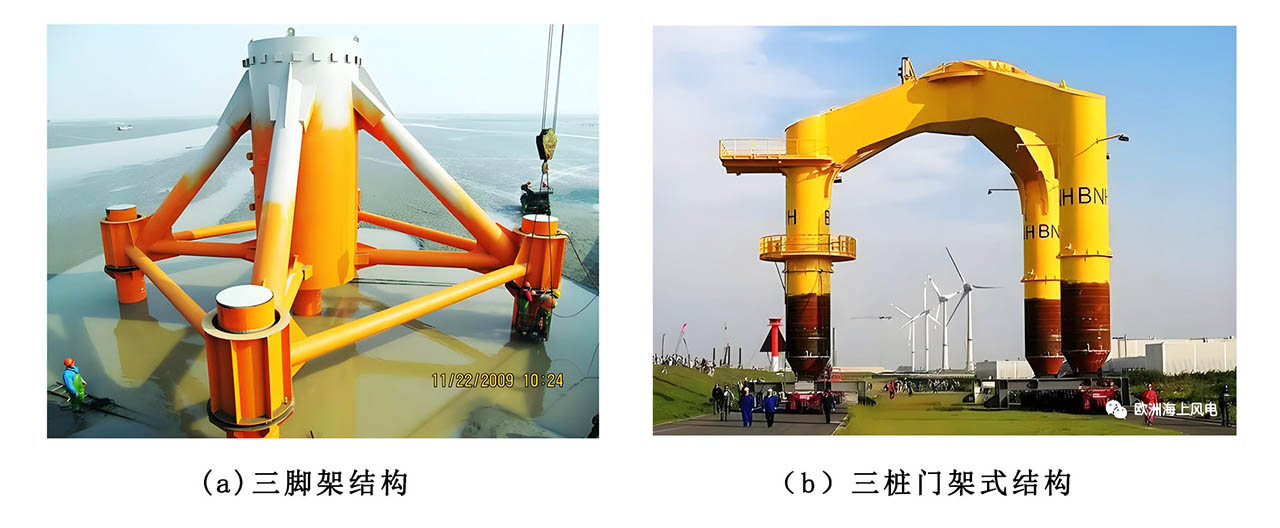

圖5為網上發布的三角架式基礎與門架式基礎照片。

打入海床的鋼樁位置不可能非常準確，所以在每個基礎打完樁后，對樁的準確位置和傾斜度進行測量，根據相關數據再制作三角鋼架，制好的鋼架腳管才能準確插入鋼樁，三角鋼架腳管與鋼管樁之間采用高強灌漿料或焊接等措施進行連接。但這種方法工期太長，批量安裝采用先樁法或后樁法，在海上風電機組的施工課件對二種方法有介紹。

多樁承臺基礎適用于黏性土、粉土、砂土、碎石類土、強風化巖、軟巖等地質條件，水深宜在30m以內的近海海域。

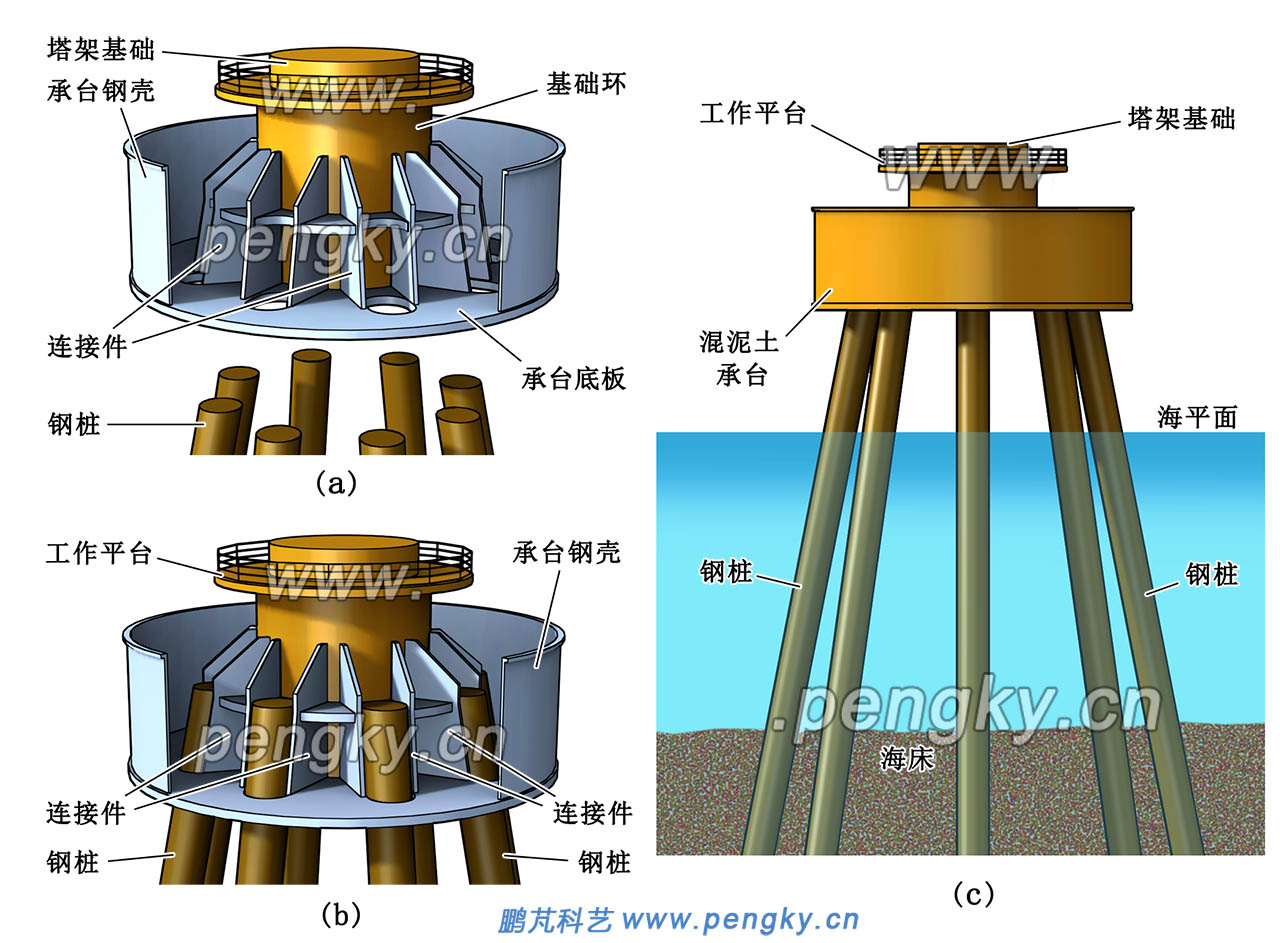

亞洲第一個海上風電項目上海東海大橋100 MW 海上風電項目所在海域是深厚軟土和淺覆蓋層巖石海床地基，當時國外流行的單樁基礎不適用，好比筷子插在米飯里，不穩定。中國工程技術人員研發了一種海上風電機組基礎結構型式，由樁、承臺以及預埋于承臺內的基礎環組成，通過多根傾斜的鋼樁固定在海床上，該結構體系稱為高承臺群樁基礎，屬于多樁承臺基礎的一種。圖6是高承臺群樁基礎的結構與安裝示意圖。

先把鋼樁（樁基）打入海海床，一般采用8至10根鋼樁，以傘形分布傾斜插入海床，鋼樁斜角度為9°至12°，圖6（a）圖下方就是斜插入海床的鋼樁基礎（樁基）。樁基上部將安裝承臺，承臺是安裝風力機塔架的地方。先制作一個承臺套箱，套箱內有支持塔架基礎的基礎環，基礎環周圍有用于支撐，與鋼樁固定的連接件，在承臺底板上有鋼樁插入孔。這些部件牢固的焊接在一起，并在承臺套箱內扎好鋼筋網，見圖6（a）圖上方。

吊起承臺套箱，將承臺套箱吊放在樁基上，鋼樁插入承臺套箱一定深度，保持塔筒基礎環的水平，用焊接或其他方式將承臺套箱固定在樁基上，見圖6（b）圖。向套箱內澆注水泥，待水泥干固，進行修整與輔件安裝就可以安裝風力發電機了，圖6（c）圖是在海床安裝好的高承臺群樁基礎示意圖。

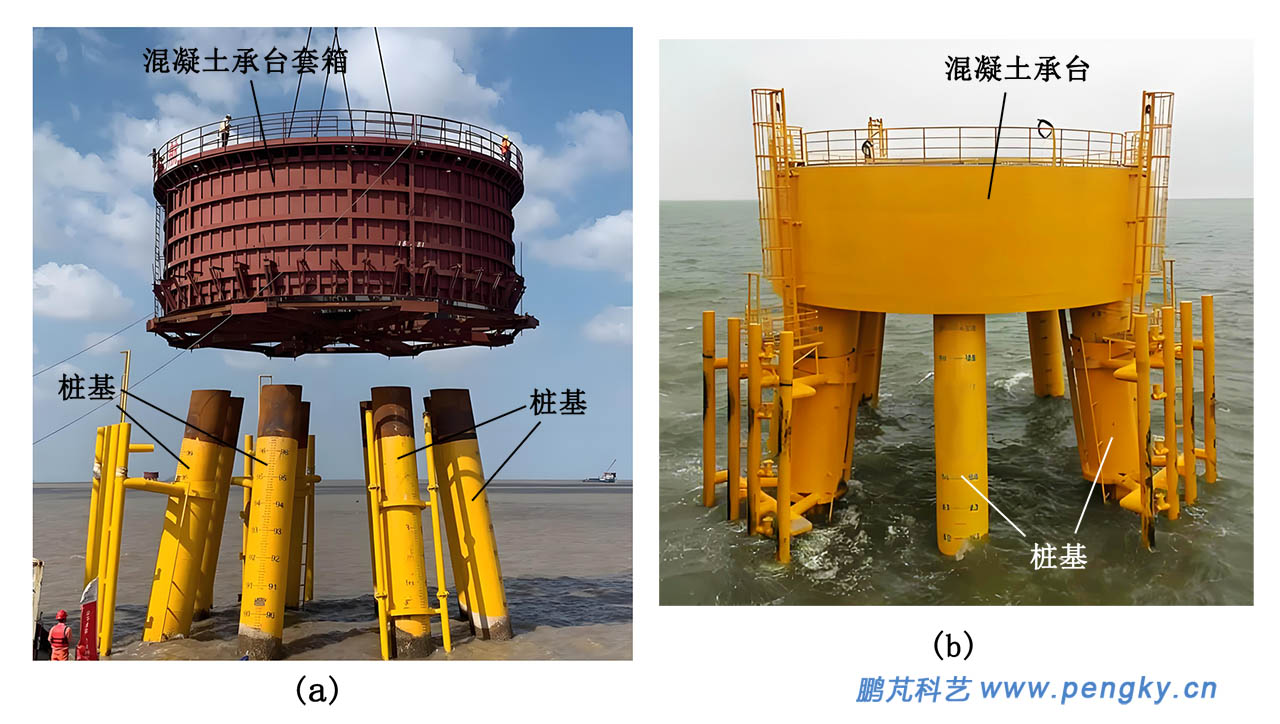

圖7是網上發布的高承臺群樁基礎的照片，圖是正在吊裝的承臺套箱，圖是已安裝在海里的高承臺群樁基礎。

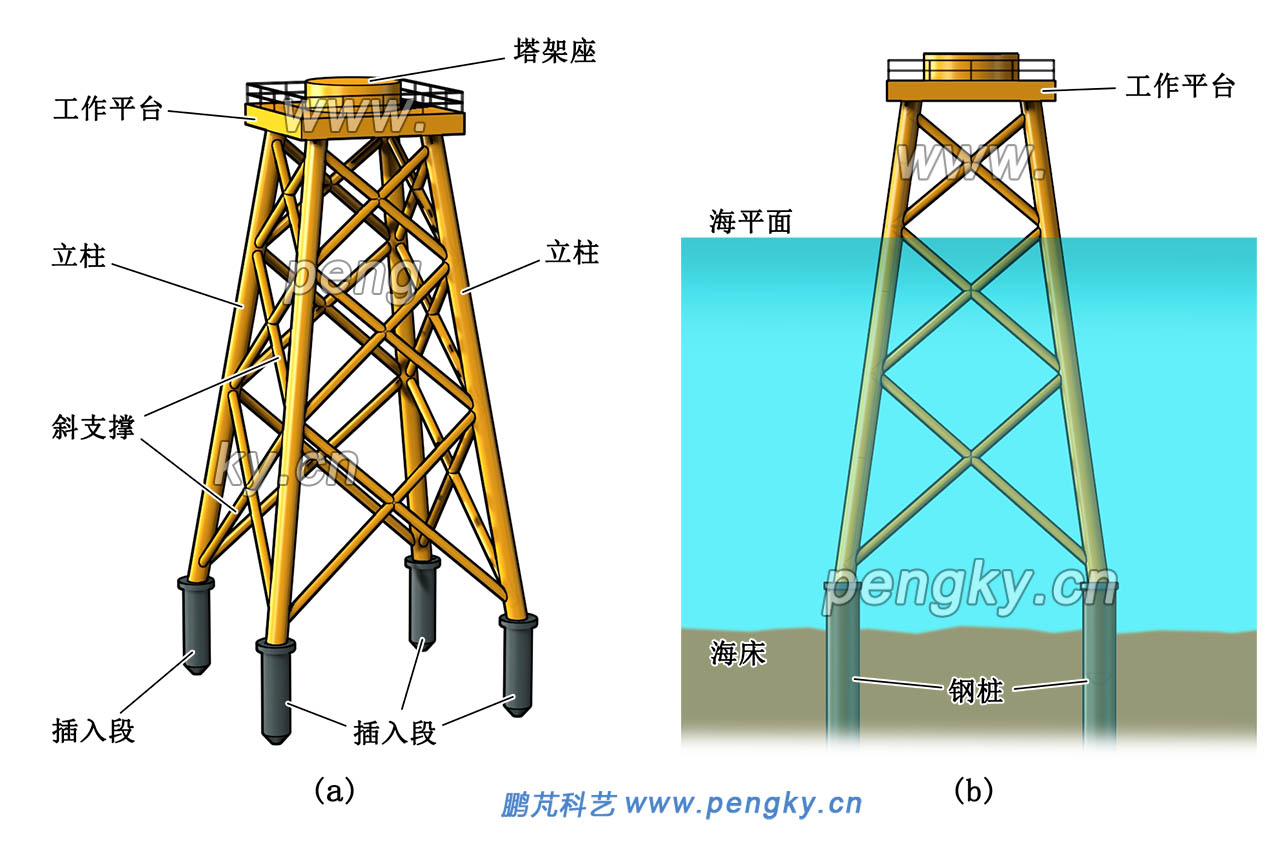

導管架結構借鑒了海洋石油平臺的概念，采用桁架式結構。導管架基礎多為4樁或3樁，海上風力機基礎較多采用4樁導管架基礎，圖8是導管架群樁基礎的結構與安裝示意圖。

用4根較粗的鋼管作為立柱（導管），中間用細些的鋼管斜向支撐（斜撐），這樣相互焊接形成空間四邊形棱柱結構，也有中間加有橫向鋼管（橫撐）的導管架，這種結構剛度大，又不會笨重。四根導管下端部有垂直的導管腿（插入段），導管腿將插入（或套入）海底的鋼樁，然后在兩管間灌漿粘牢。圖8（a）是導管架群樁基礎的結構圖，圖8（b）是導管架群樁基礎安裝在海床的示意圖。

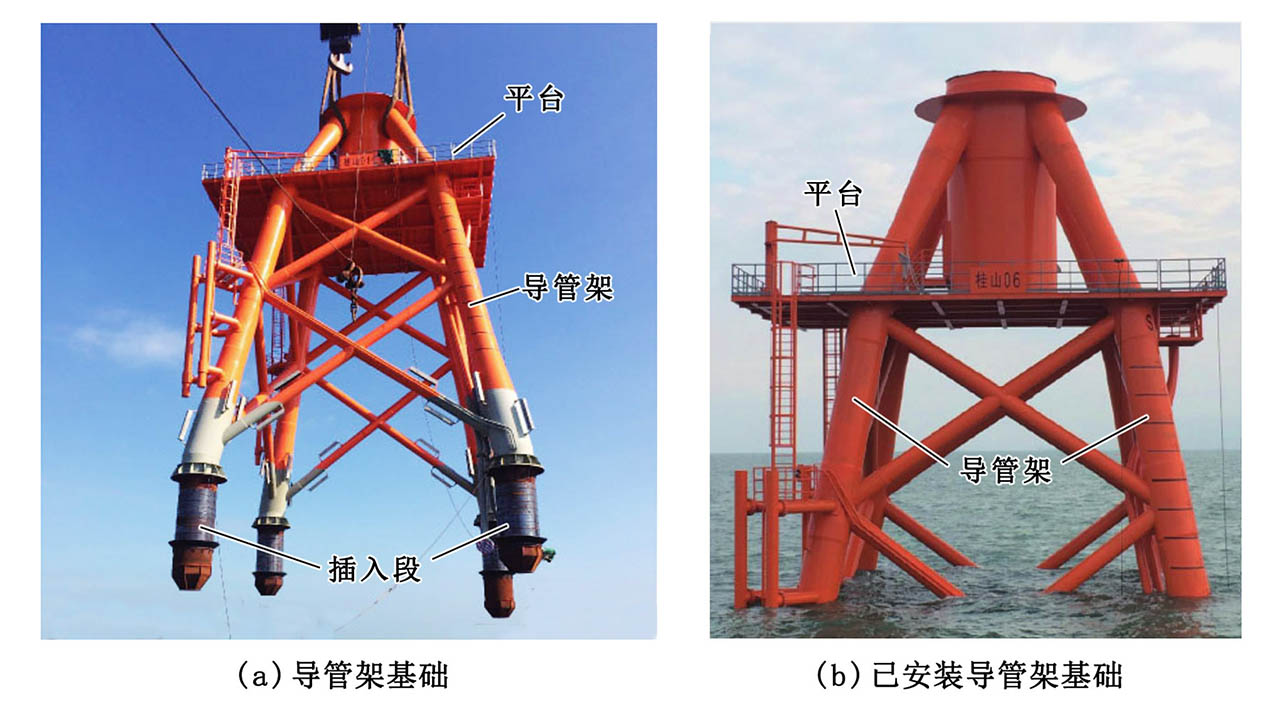

導管架式支撐結構強度高，穩定性較好，適用較深的海域。圖9是網上發布的導管架基礎照片。 圖是4樁導管架基礎外觀，圖是在海中安裝好的導管架基礎。

導管架群樁基礎的安裝也采用先樁法或后樁法，在海上風電機組的施工課件對二種方法有介紹。

導管架群樁基礎適用于黏性土、粉土、砂土、碎石類土、強風化巖、軟巖等地質條件，水深宜在50m以內的海域。

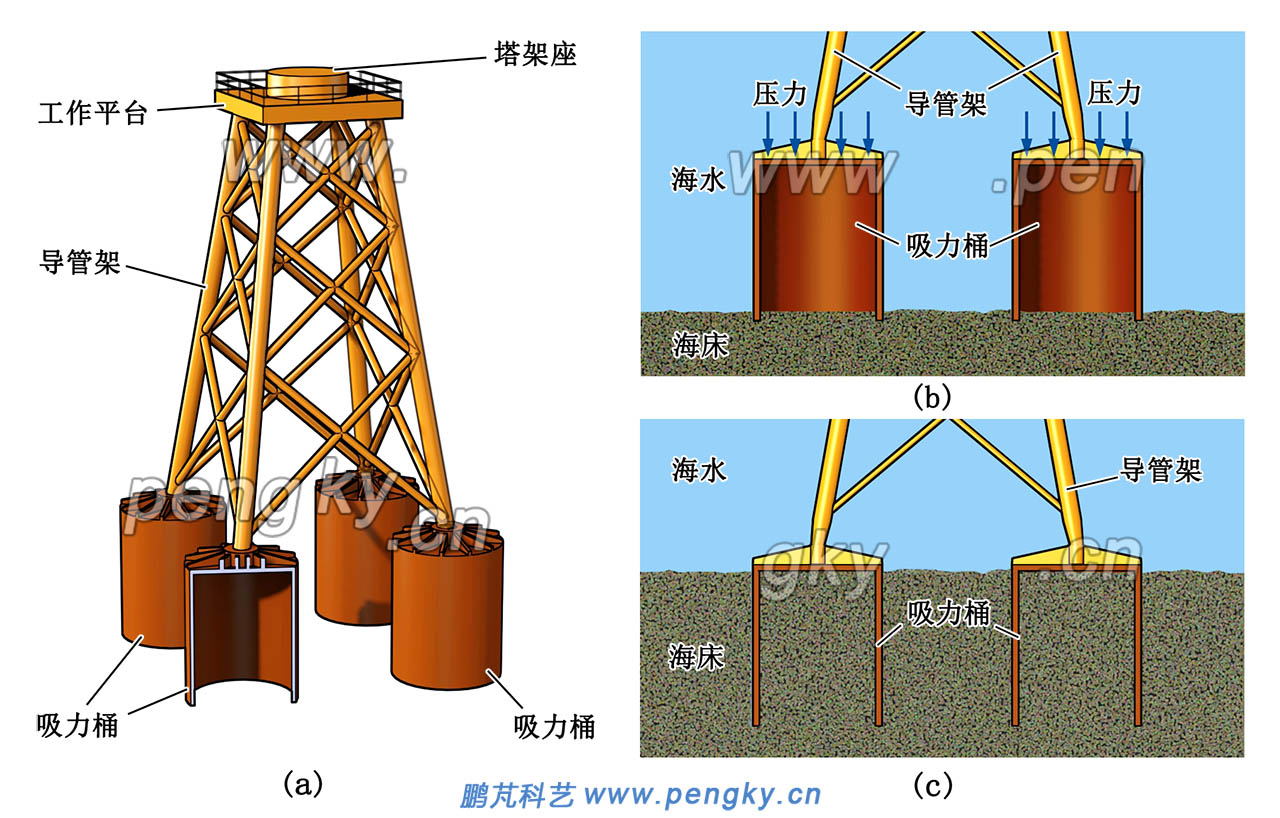

吸力桶導管架是較新的基礎形式，是一種通過負壓吸附實現海底穩固安裝的基礎。圖10是吸力桶導管架的結構與安裝示意圖。

吸力桶導管架的上層導管架與普通導管架相同，采用鋼管相互連接形成的桁架式結構。不同的是在下面每一個腳連接一個圓桶，圓桶底向上，桶口向下，在桶底安裝可拆卸抽水泵（圖中未表示），圖10（a）圖是4吸力桶導管架的結構圖，左下角的桶是剖開的。

平整清理海底，起重船吊起導管架準備下沉，入水前打開桶底閥門，釋放吸力桶內空氣，把吸力桶導管架下沉到海底，靠自重桶口入泥，形成桶口密封,見圖10（b）示意圖。關閉桶底閥門，開啟抽水泵。抽出桶內海水產生負壓，桶外海水的壓力把桶向下壓，通過調整4臺水泵的流量控制導管架下沉?xí)r的速度與水平度，開始時桶內外壓差不能太大，以防桶變形，到吸力桶沉至設計入泥深度時結束抽水，關閉抽水口，拆除抽水泵，導管架安裝結束，見圖10（c）示意圖。

某 5.0 MW 的機組，底部四個吸力桶心間距為20m×20m; 筒體部分高為9m，直徑9.5 m，整個基礎的總重量為1218.808t。

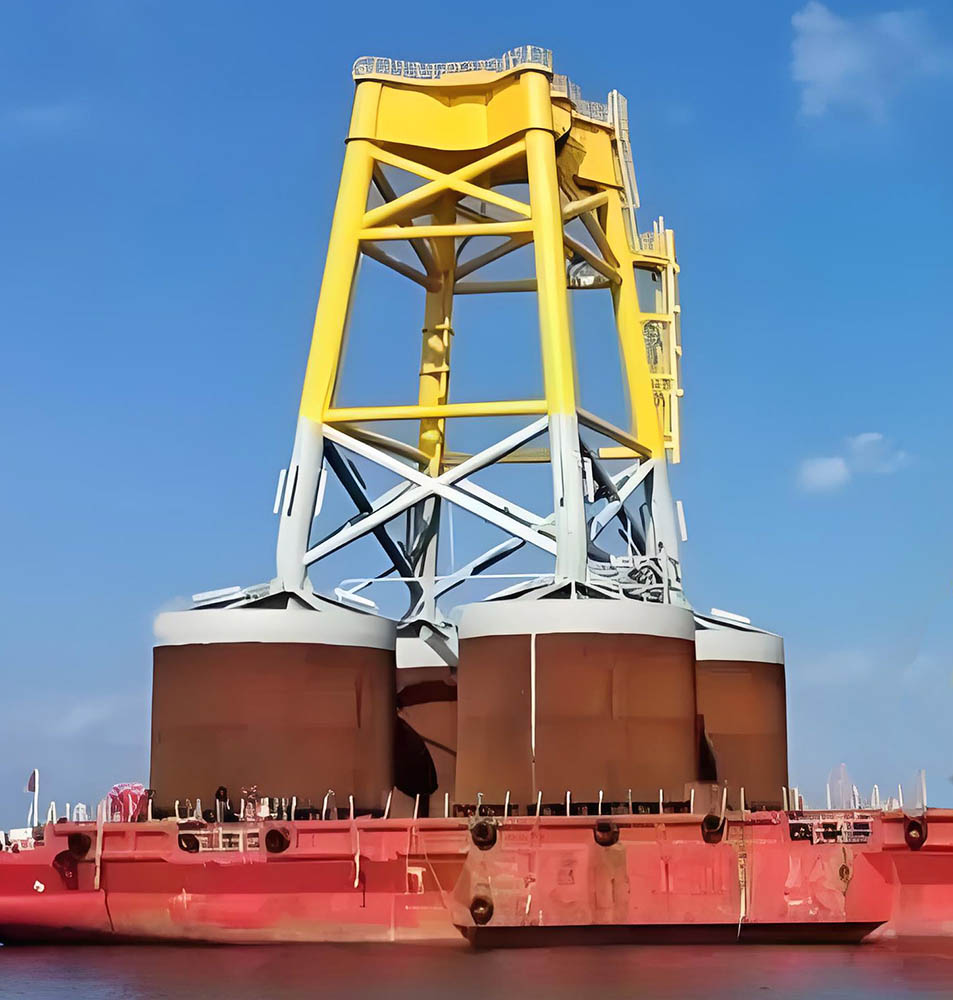

吸力桶導管架特別適宜海床為砂性土及軟粘土淺覆蓋層或風化巖面的海域安裝。圖11是網上發布的吸力桶導管架照片，導管架裝在船上運往安裝海域。
