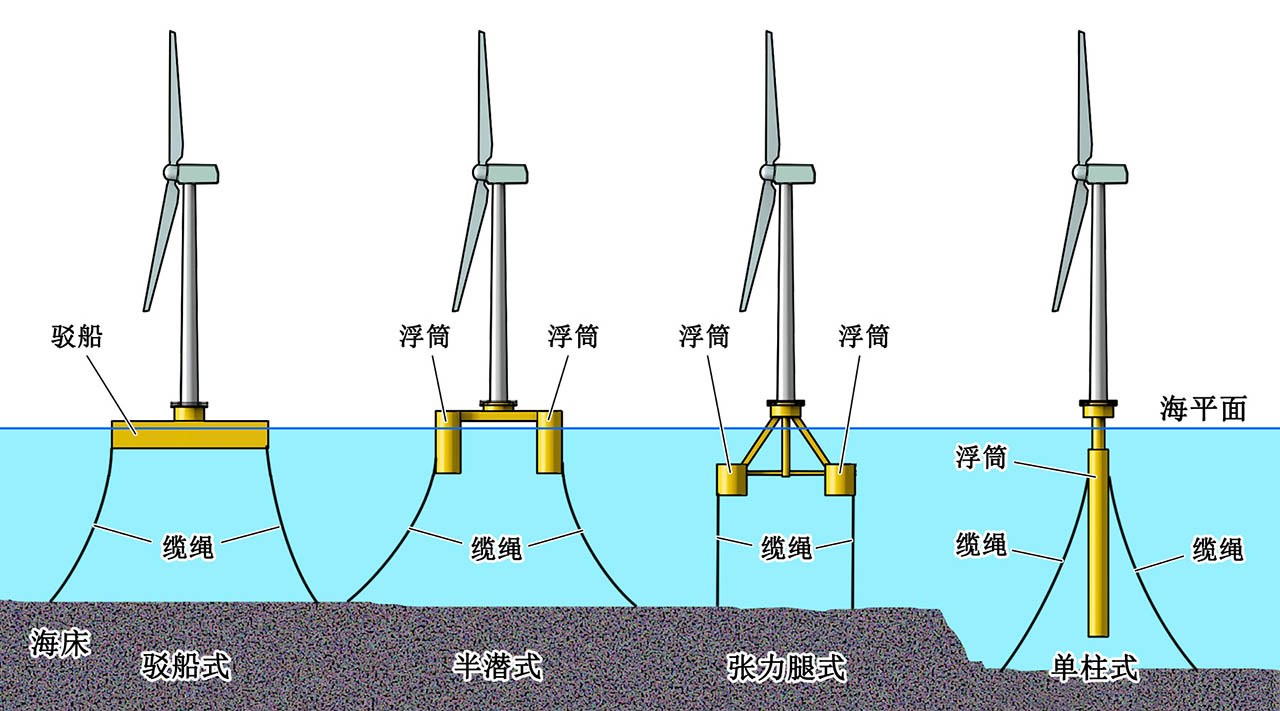

漂浮式海上風力發電機組首要的目標是能夠保證其基礎的穩定性，基礎結構物在其拖航、安裝和使用過程中，必須具有抗傾覆和抗滑移的能力。由于漂浮式海上風力發電機組在復雜的海風與波浪的作用下會前后左右的大幅度搖擺，并周期性的上下震蕩，要求機組傳動系統與軸承有更高的結構強度和疲勞強度；并要求所有設備能在大角度傾斜時能正常工作。

立柱式基礎（單立柱基礎）是一個很長的圓柱形浮筒，整個浮筒浮力遠大于總重量（包含風力發電機組）。整個風力發電機組加浮筒的重心要遠低于浮心，當基礎發生傾斜時，重心和浮心之間形成回復力偶可抵抗基礎的傾斜運動，即使極強臺風也不能使基礎嚴重傾斜。由于浮筒較長，要求水深大于100 m。

立柱式基礎的系泊系統可以是懸鏈線式，也可以是傘形張緊式。

半潛式基礎由3個、4個或更多分布的浮筒組成，浮筒間剛性聯結，總浮力遠大于總重量（包含風力發電機組），重心要低于浮心，浮筒一半以上沉入水中。當風機傾斜時，下沉端浮筒浮力增加，升起端浮筒浮力減小，產生抵抗基礎傾斜運動的回復力矩。

在每個浮筒下方有垂蕩板，可以對垂直方向的震蕩產生阻尼，增加系統的穩定性。

半潛式基礎適用水深范圍較廣，大于40 m均可安裝，而且可以在港口安裝好（包括風力發電機組）再拖到目的地進行系泊安裝。

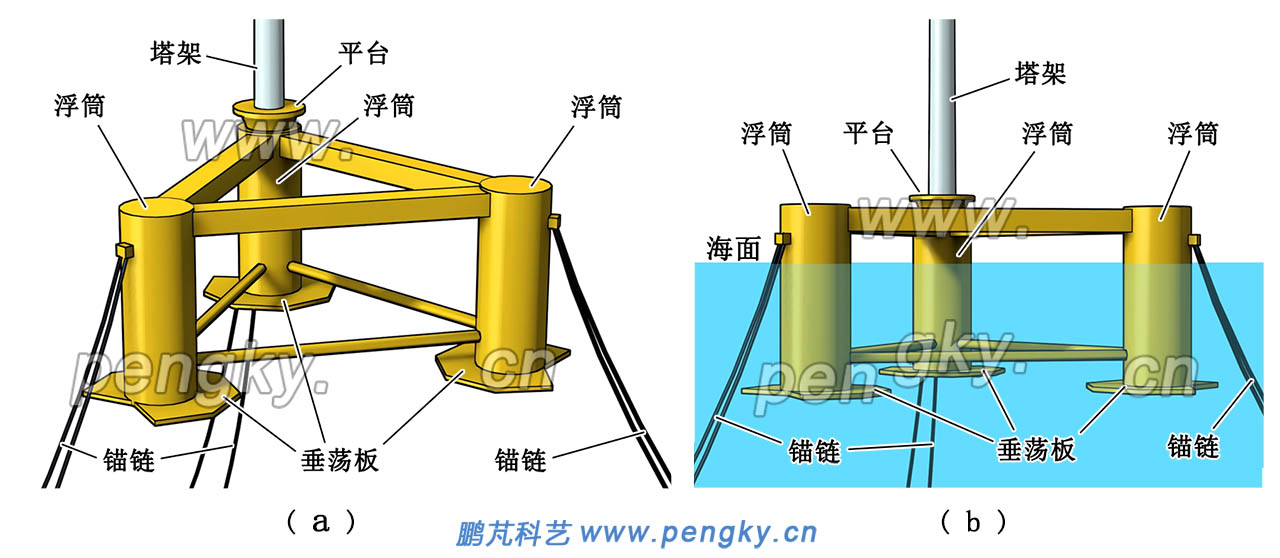

圖2（a）是3個浮筒的半潛式基礎結構示意圖。塔架設在一個浮筒上。圖2（b）是該半潛式基礎漂浮在海面的示意圖，是連接錨鏈后的沉入海水的深度。半潛式基礎的系泊系統采用懸鏈線式。

某5 MW海上風力機組半潛式基礎的側浮筒直徑10 m，中心浮筒直徑5.5 m，浮筒圓心距離60 m，垂蕩板直徑20 m，浮筒深30 m，吃水20 m，排水量6542t，錨鏈數量6根，每根錨鏈長度600 m，水平方向分布角度60°，每根錨鏈重量265t。

下面介紹二個半潛式基礎。

2021年12月7日，三峽引領號機組正式并網發電，容量5.5兆瓦，輪轂中心高度距海平面約107米，葉輪直徑158米。3根立柱下共有9根系泊纜把它拖住，可抵抗最大風速超70米/秒的17級臺風，大大高于當時國外漂浮式風電機最高適應風速50米/秒。是全球首個抗臺風型漂浮式風電機組及基礎平臺。離岸28公里，水深30米。

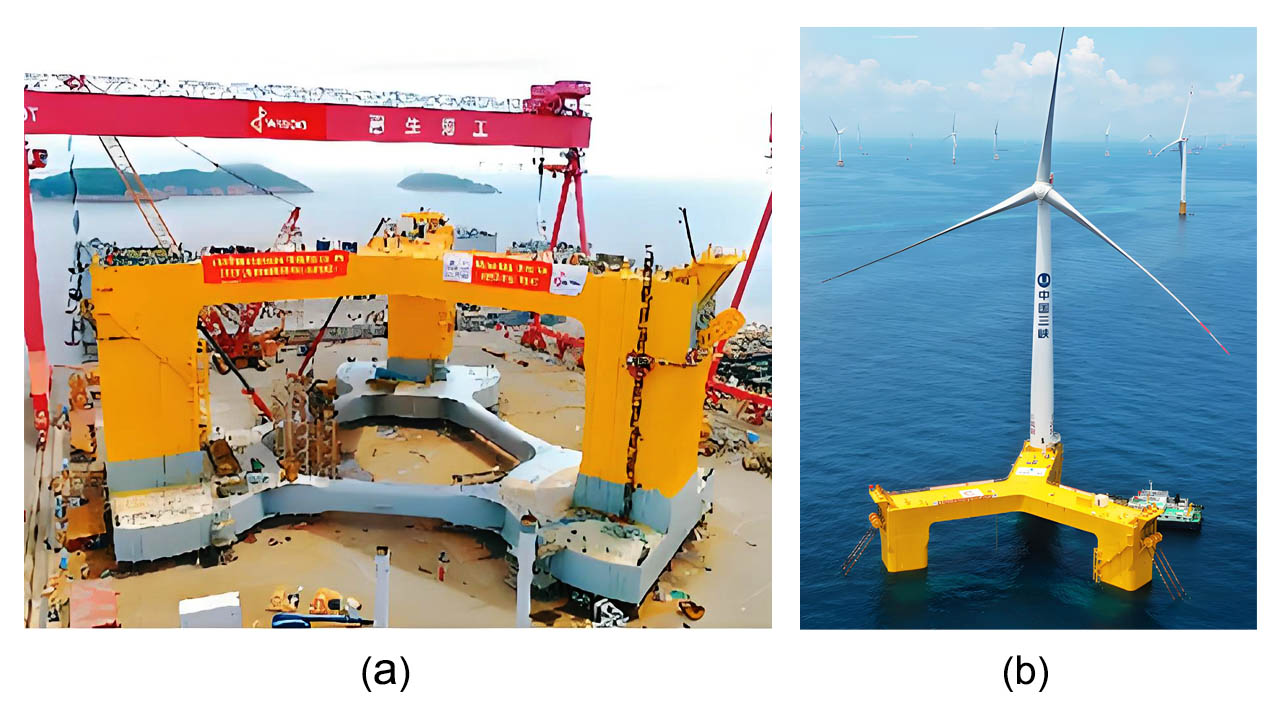

圖3是三峽引領號機組的照片，（a）圖是半潛式基礎外觀圖（未下水），（b）圖是安裝在海中的三峽引領號機組。

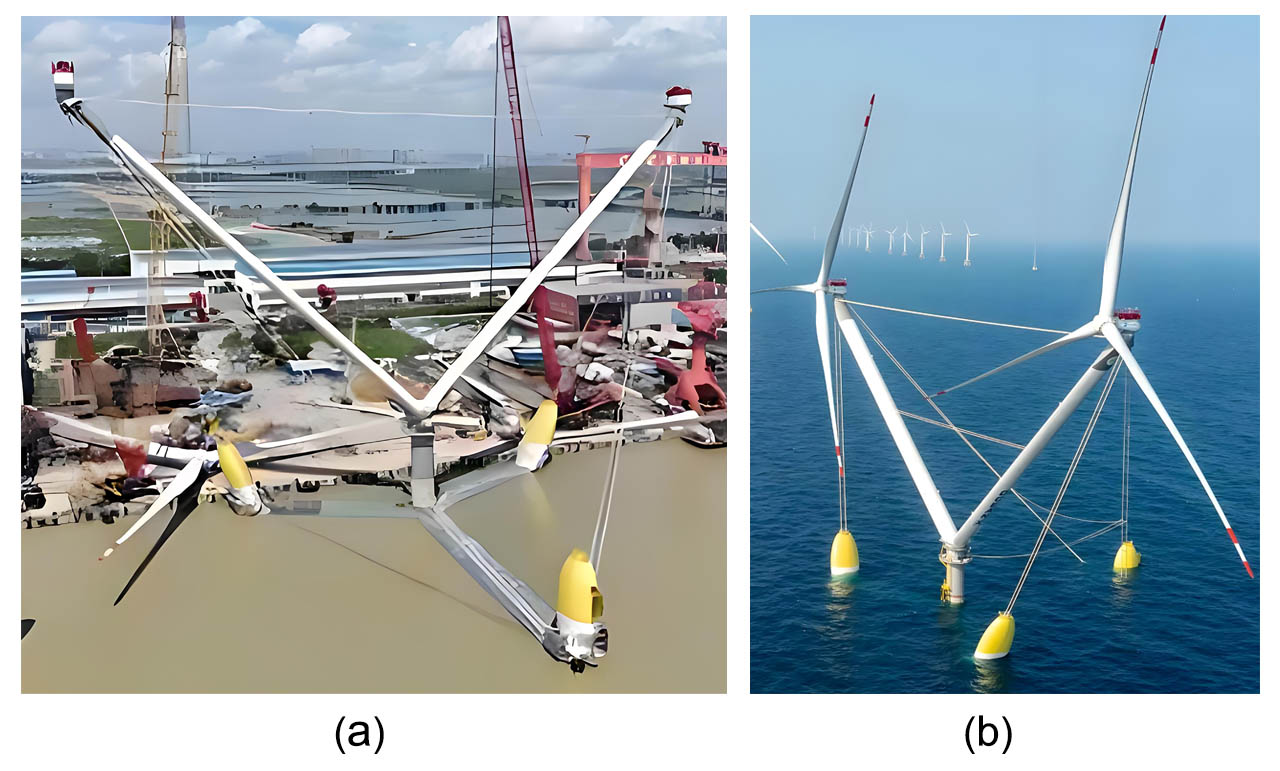

全球首創一個平臺搭載兩個風機，兩座塔筒呈“V”字形排列、搭載兩臺8.3兆瓦海上風機，總?cè)萘?6.6兆瓦是全球單體容量最大漂浮式風電平臺。葉輪最高處達219米，空中最大寬度約為369米。漂浮式基礎長117米，寬105米，高39.5米，其浮筒不用鋼材，采用超高性能混凝土材料制造，也為全球首創。整座風電平臺排水總量約1.5萬噸，2024年12月11日并網發電。。圖4是明陽天成號機組的照片，（a）圖是半潛式基礎外觀圖（在岸邊安裝），（b）圖是安裝在海中的明陽天成號機組。

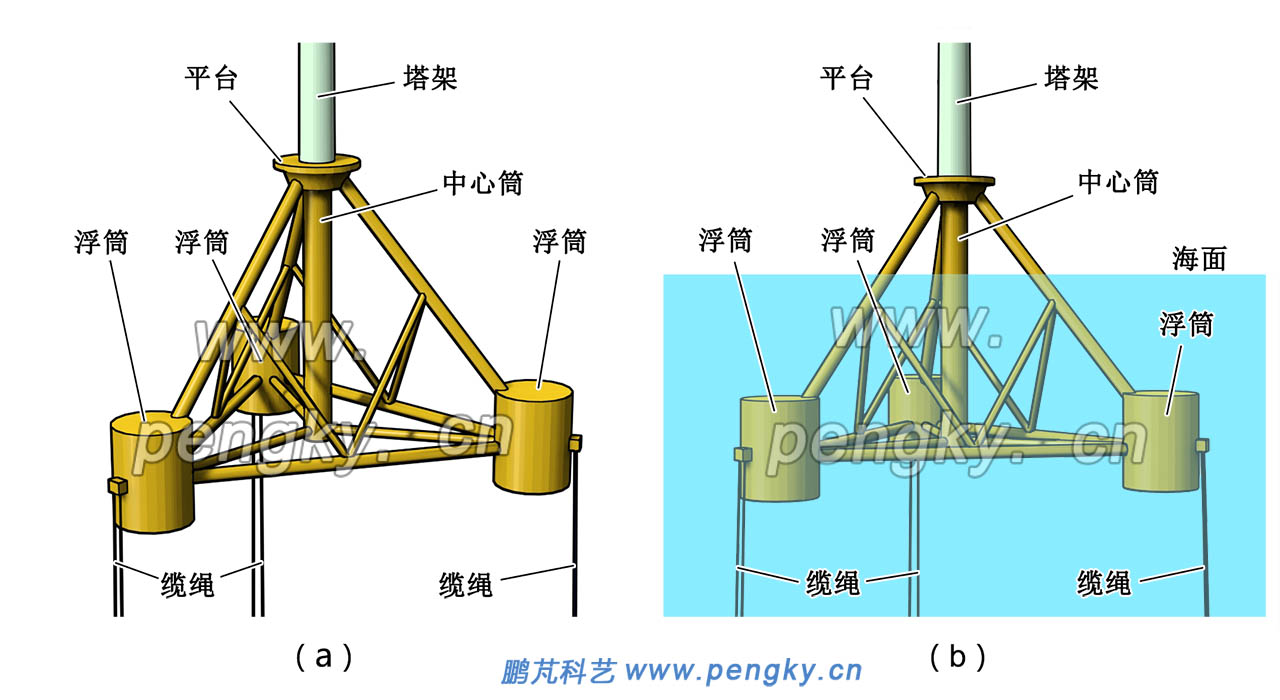

張力腿式基礎(TLP)的結構形式有多個浮筒或單個浮筒。浮筒浮力遠大于總重量，浮心高于重心。與半潛式基礎不同的是浮筒都在水面下，通過垂直向下的纜繩的系泊張力平衡浮筒向上的浮力。由于浮筒在水面下，受波浪影響較小。圖5（a）是有3個浮筒的張力腿式基礎結構示意圖。圖5（b）是該張力腿式基礎漂浮在海面的示意圖。

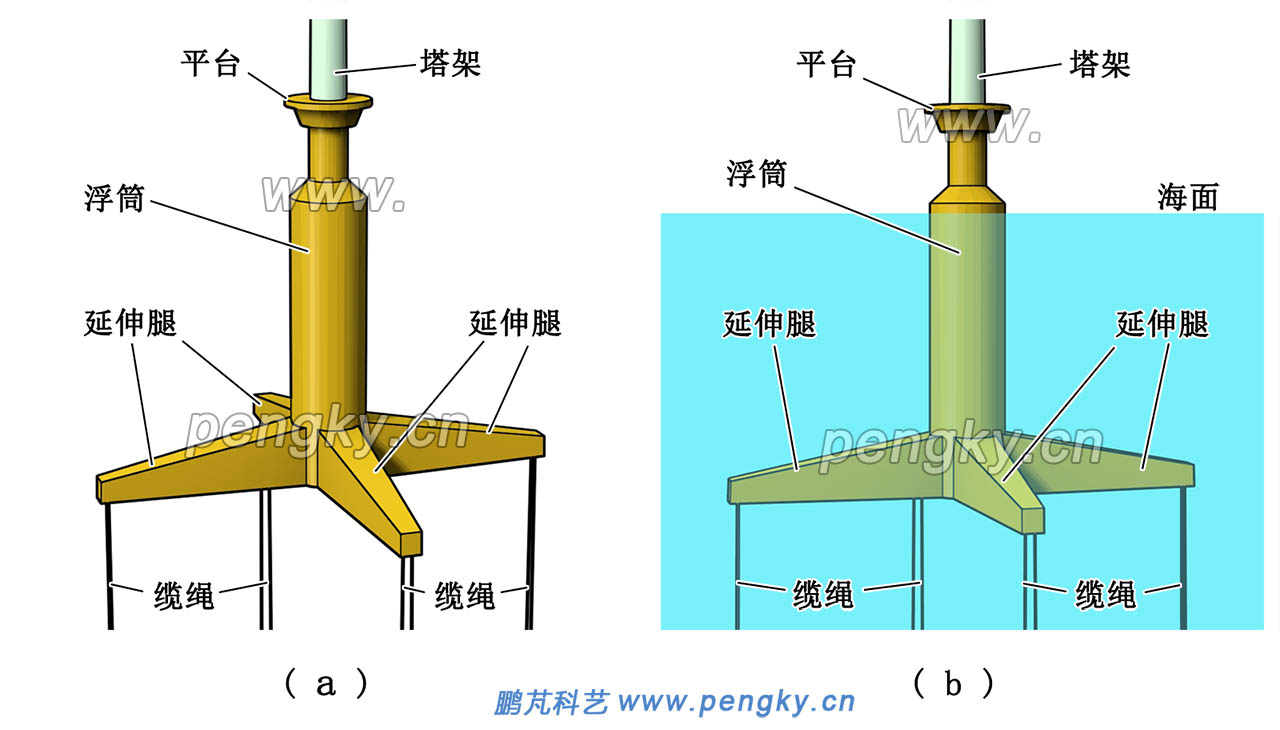

圖6（a）所示張力腿式基礎的主浮筒在中心，下面的4條延伸腿也是浮筒（屬單浮筒結構）。圖6（b）是該張力腿式基礎漂浮在海面的示意圖。

由于張力腿式基礎下面繃緊的纜繩張力很大，需要海床上的錨固裝置非常牢固，成本高， 安裝過程較復雜，不適于較深海域。

駁船式基礎類似于船型，多為四邊形中間鏤空結構，風機塔架位于中心或一端。結構形式簡單，便于批量化組裝，建設成本較低，可以在港口安裝好（包括風力發電機組）再拖到目的地進行系泊安裝。駁船式基礎水線面積大，穩定性較好。但駁船式平臺重心較高，對波浪較為敏感，需根據現場波浪狀況對駁船進行優化。駁船式基礎適用水深大于30米的淺海區。駁船式基礎的系泊系統采用懸鏈線式。

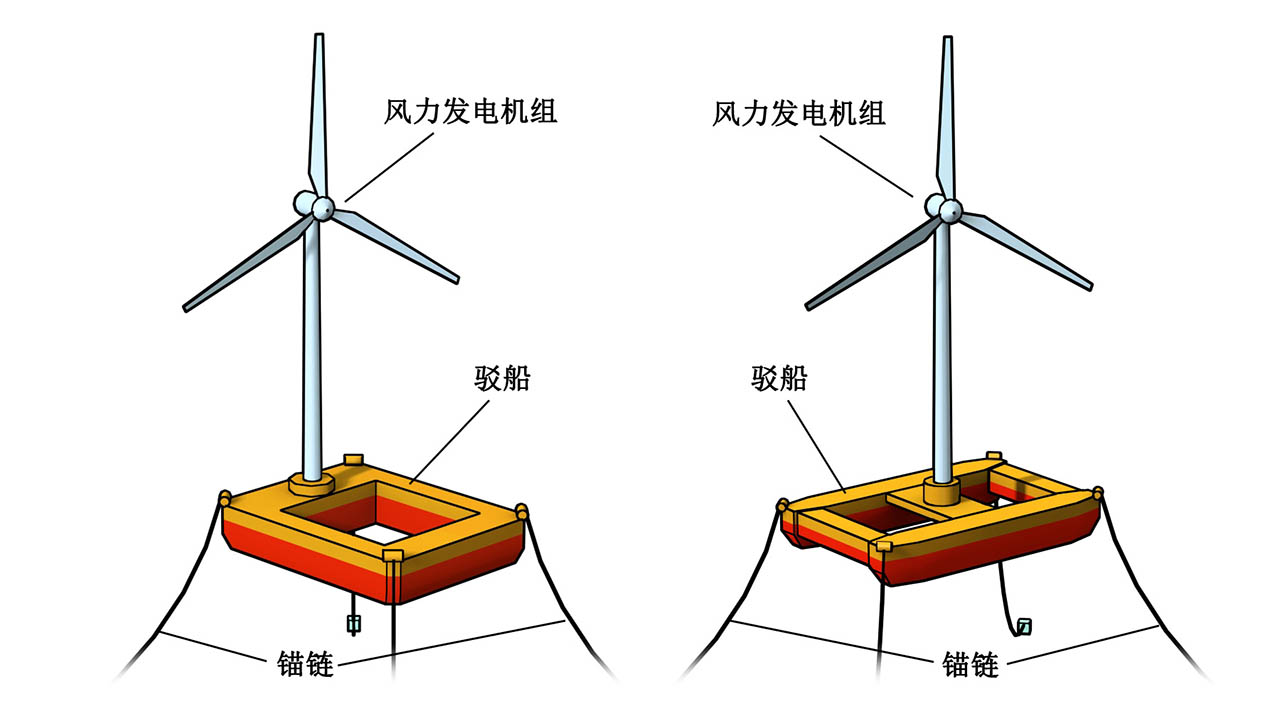

圖7是駁船式基礎2種布置圖，左圖的風力發電機組安裝在駁船的一側，右圖的風力發電機組安裝在駁船的中部。

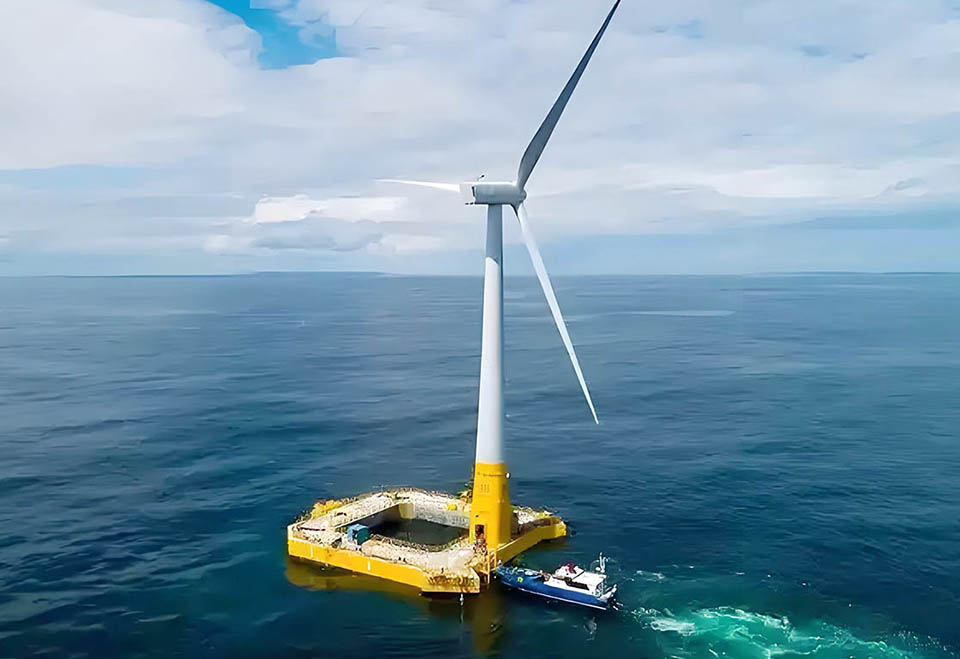

圖8是駁船式基礎的照片。

漂浮式風機作為海上漂浮式結構物，需要通過系泊系統進行位置和運動的約束，系泊系統是由系泊線與錨固裝置與海床進行連接，由系泊線的張力約束漂浮式結構物。

系泊形式主要有3種：懸鏈線式系泊，傘形張緊式系泊，垂向張力腿系泊。

懸鏈線采用足夠強度的鋼鏈條，主要靠錨鏈重量產生的張力拖住漂浮的風力機基礎。懸鏈線的特點是靠近錨固裝置的一段鋼鏈要貼在海床面上（稱為臥纜），錨固裝置采用抓力錨。在靜止?fàn)顟B(tài)鋼鏈長度為水深的3倍以上即可呈懸鏈線狀態，但有風時臥纜會被拉起，在極端風速時鋼鏈幾乎拉直，抓力錨會被拉起，所以錨鏈總長必需很長，保證在極端風速時仍有較長的臥纜。對于超大型風力機，水深30m每根錨鏈總長達500m；水深60m每根錨鏈總長達900m。所以懸鏈線式系泊占據海床空間大。這樣的錨鏈長度在額定風速時約有60%的臥纜，在極端風速時只剩下20%的臥纜。

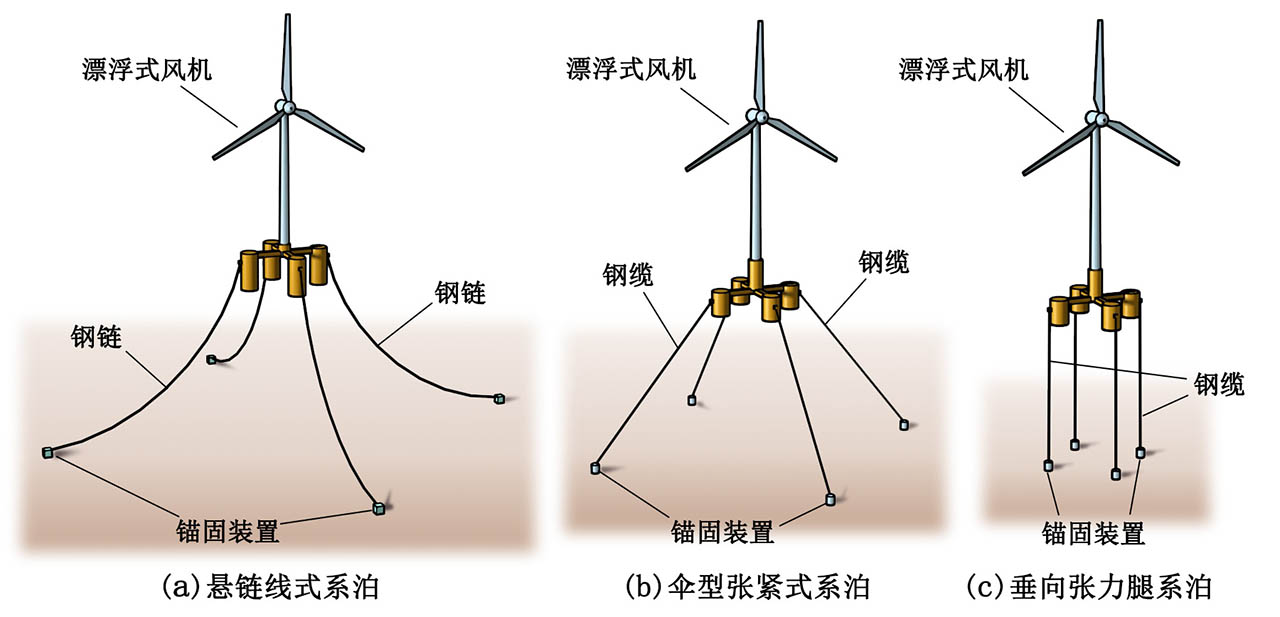

由于懸鏈線式系泊在船舶廣泛應用，技術非常成熟，為立柱式、半潛式和駁船式基礎應用。圖9（a）是懸鏈線式系泊示意圖（由于圖片寬度限制，圖中沒有顯示臥纜部分）。

系泊線由鋼纜或其他復合材料纜繩，由拉緊的纜繩張力產生系泊力，纜繩與垂直線夾角通常大于60度。錨固裝置采用樁錨或吸力錨，可抗拒斜上方的拉力，但安裝成本高，優點是占據海床空間比懸鏈線式系泊小。見圖9（b）圖。

傘形張緊式系泊系統適用多種漂浮式基礎，適用水深范圍廣。

系泊線垂直向下連結錨固裝置，可抗拒上方的拉力，優點是占據海床空間更小，顯然基礎容易偏移。見9（c）圖。

目前張力腿式基礎使用尼龍等合成材料的纜繩，耐磨性好，回復力較大。由于垂向力大，錨固裝置采用樁錨或吸力錨，可抗拒上方的拉力，但安裝成本高。張力腿式基礎目前應用較少。

根據錨固裝置的形式和力學特性，可大致將其劃分抓力錨、樁錨、吸力錨、重力錨四種。

目前使用最廣泛的一種錨固結構，其部分或全部嵌入海底，靠錨的前部鋤狀結構嵌入海床，與土壤的摩擦力來抵抗外力，其結構與原理同大型舶船的錨。水平方向的固定力最大，隨著錨鏈與海底平面的夾角增加，固定力迅速減小。

通過向海床打入鋼樁，通過鋼樁與土壤之間的摩擦力來提供系泊線的水平張力和垂向張力。在深水區域作業時，施工費用高。

類似于樁錨，通過安裝于鋼筒頂部的人工泵使鋼筒內外出現壓力差，當鋼筒內壓力小于鋼筒外時，鋼筒隨即被吸入海底，然后將泵撤走。吸力錨能夠承受系泊線的水平張力和垂向張力。工作原理參見吸力桶導管架。

主要通過壓載與海床表面的摩擦力來抵抗錨鏈的水平張力，通過壓載重量來抵抗錨鏈的垂向張力；重力錨需要更大的壓載體積，應用不廣。

比起固定式海上風力發電機組漂浮式海上風力發電機組是龐大的機械設備，風力發電機組加漂浮式基礎加錨鏈系統通常超萬噸。所以海上風力機組是高成本工程，目前固定式海上風電單位千瓦造價為陸上風電的2至3倍，遠海漂浮式風電單位千瓦造價比為陸上風電的4至5倍。優化設計降低成本也是設計與制造的重要內容。
