近年來永磁電機發展迅速，交流永磁同步電機相比交流異步電機有單位重量功率高、輸出轉矩大等優點，可使?fàn)恳姍C(jī)體積更小，效率更高，國外已有一些正式運營的高速動車組采用永磁同步牽引電機。在國內已有部分地鐵列車采用永磁同步電機拖動，用于高速動車組的永磁同步牽引電機已量產，新的高速動車組將配備永磁同步牽引電機。

在《永磁電機欄目》介紹過永磁同步電動機，本課件介紹的永磁同步電動機更接近實際的永磁同步牽引電機。本課件用一個永磁同步牽引電動機的模型來介紹基本結構與組成。

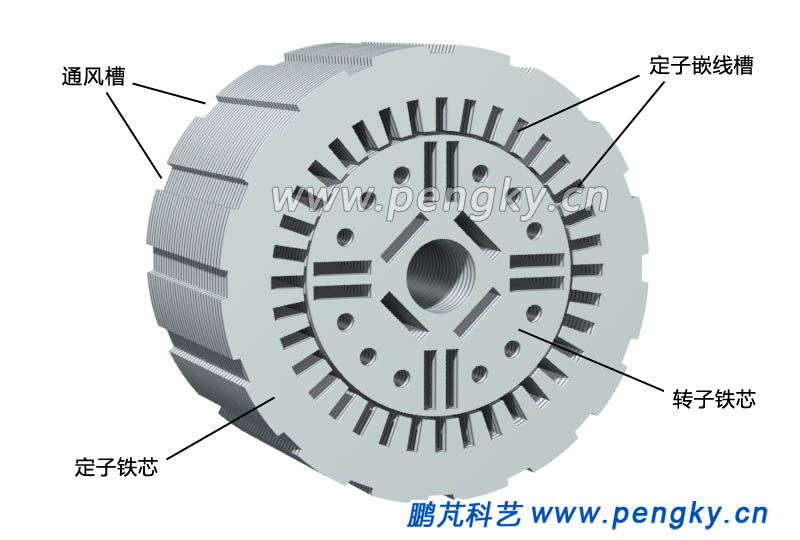

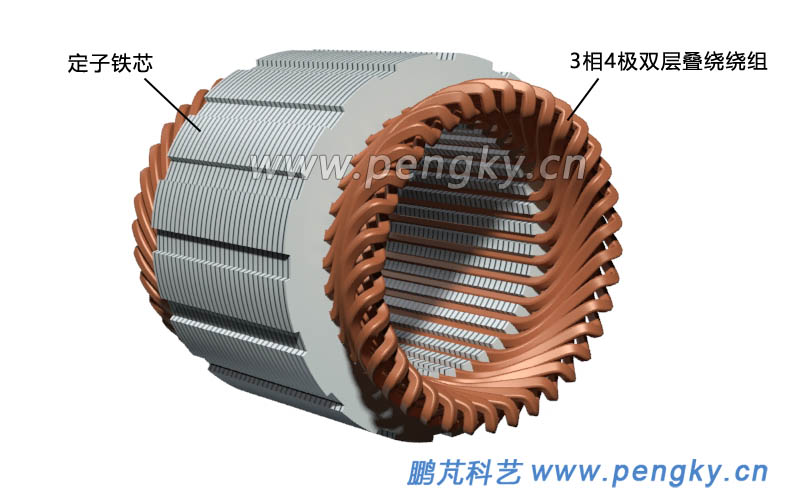

圖1是定子鐵芯與轉子鐵芯，鐵芯由導磁良好的硅鋼片疊成，內圓周有36個嵌線槽，用來嵌裝三相繞組，在定子外圓周還有散熱通風槽。

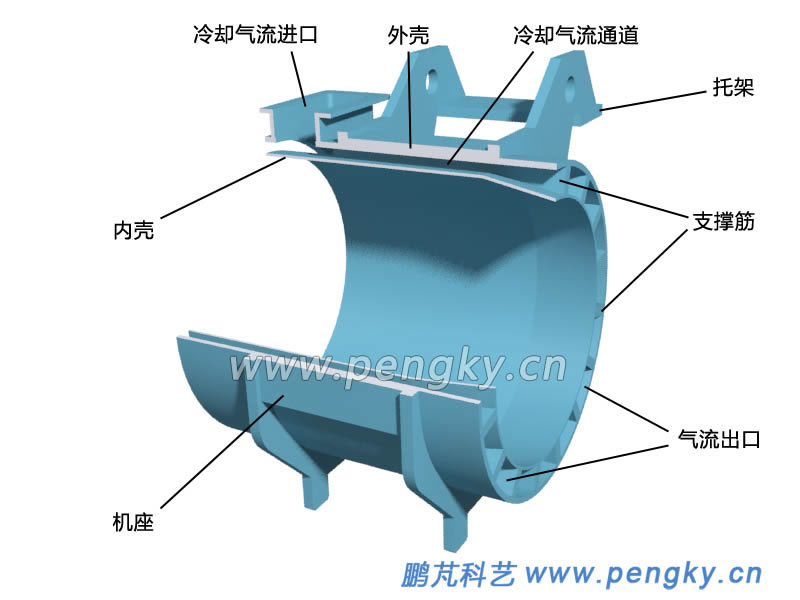

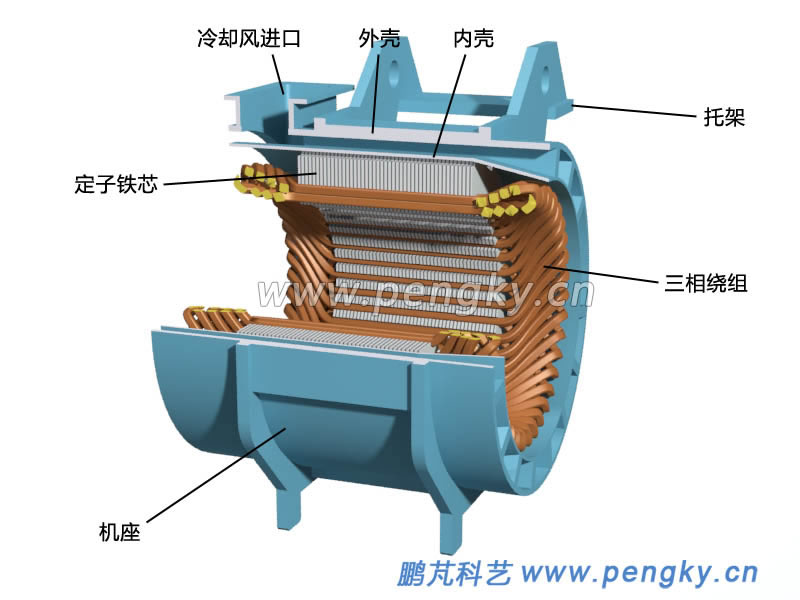

圖3是機座的剖視圖，在機座上有托架，通過托架把牽引電機固定在轉向架上。

機座外殼與內殼之間有多根支撐筋，定子固定在內殼內壁。內外殼之間是冷卻風通道，在外殼后端有冷卻風入口，前端為出口。

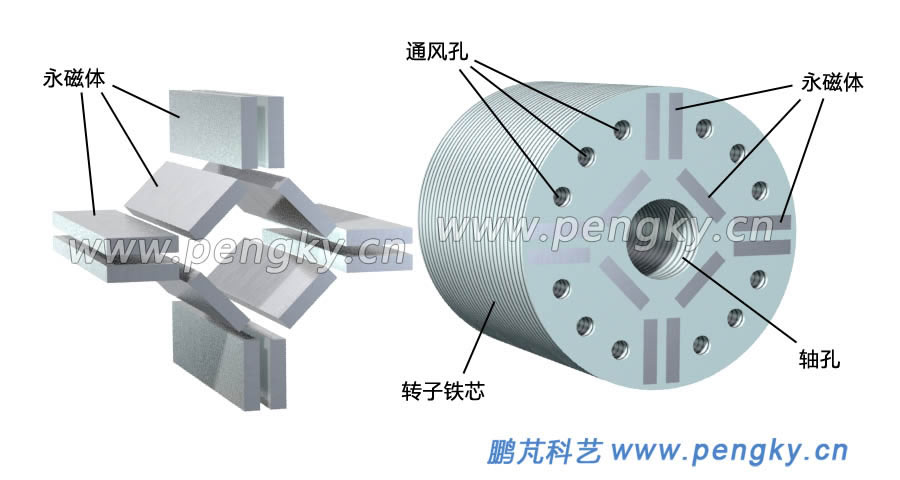

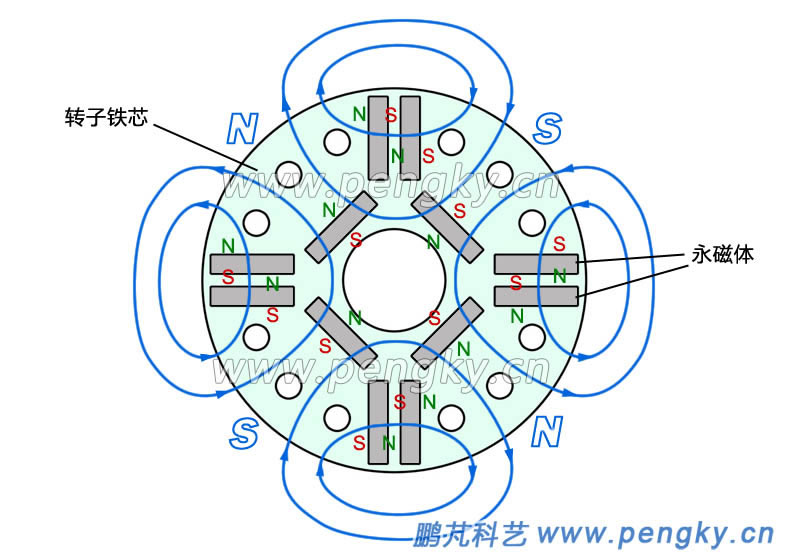

圖6左圖是永磁體排列立體圖，右圖是插入永磁體的轉子鐵芯。

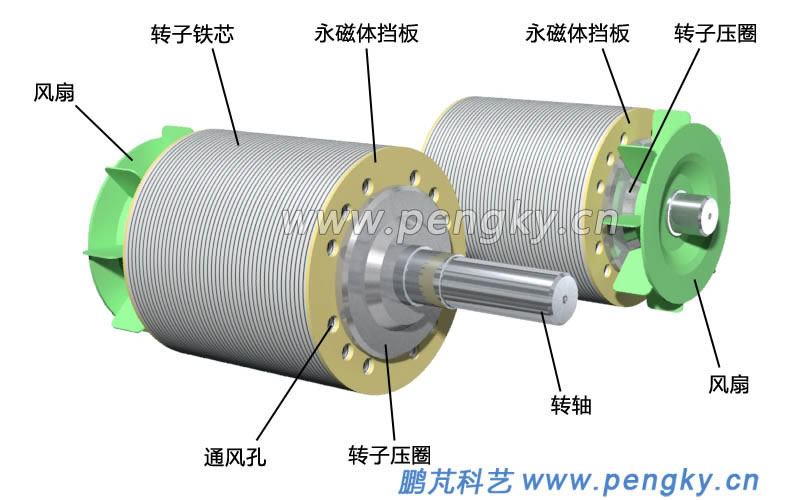

圖7是裝上轉軸的轉子鐵芯（有永磁體），在鐵芯兩側有永磁體擋板，擋板外再壓入轉子壓圈。在轉軸的非傳動側裝上散熱風扇。為顯示清楚圖7顯示了不同方向的兩個轉子。

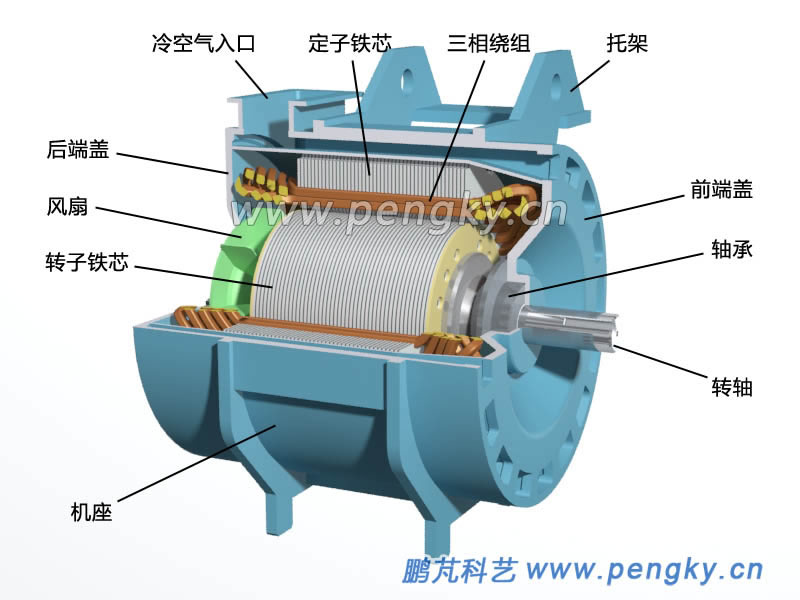

   整機

為提高電機效率，提高調速精度，在電機非傳動端軸端安裝位置與速度檢測裝置 ，主要采用光電編碼器或旋轉變壓器來實現，本模型沒有相關裝置，有興趣者請另找參考資料。

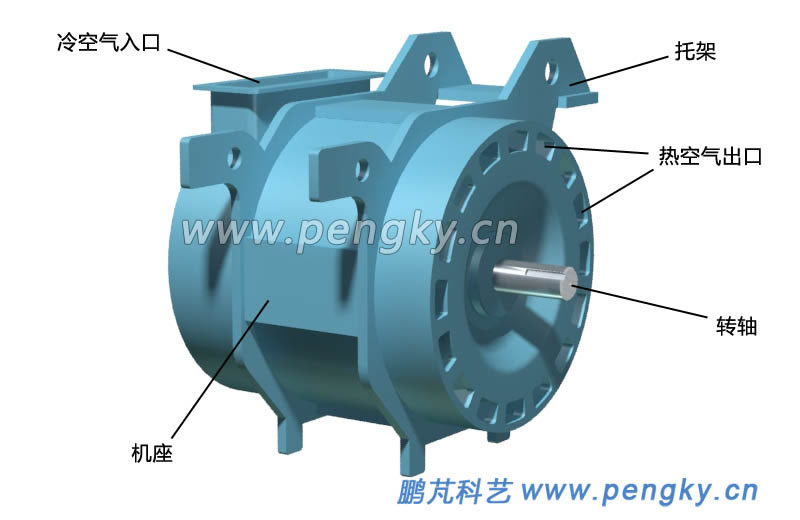

圖9是永磁同步牽引電機模型的外觀圖。

為防止鐵屑與磁性粉塵進入電機，永磁電機均采用密封機殼，散熱問題尤為重要，主要采用風冷或水冷方式。

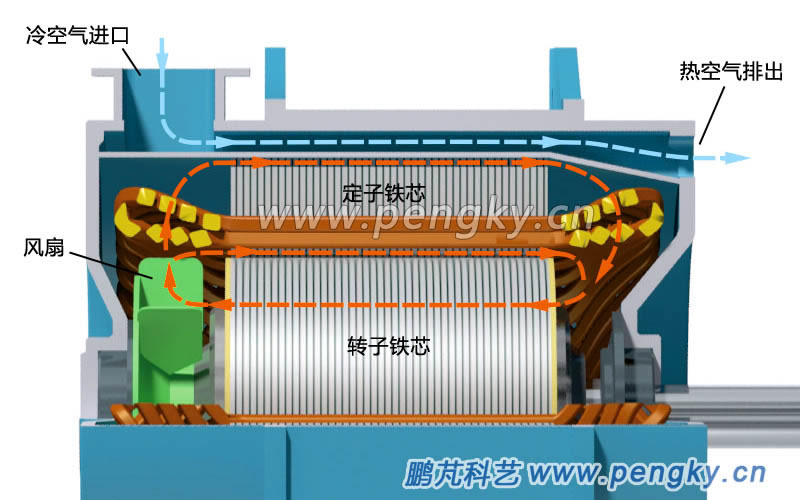

本模型采用風冷方式，在機內利用散熱風扇實現氣流內循環進行散熱，從轉子通風孔出來的空氣被離心風扇推向四周，一路由定子散熱槽到電機前端，另一路由定子與轉子間的氣隙到電機前端，這些氣流匯合后再進入轉子通風孔進行循環，見圖10中紅色箭頭線 。

在牽引電機旁有一臺離心送風機，從風機出來的冷空氣進入牽引電機后，穿過機座外殼與內殼間的空隙，把從內殼傳出的熱量帶走，在電機前端排出，見圖10中淺藍色箭頭線。

請觀看永磁同步牽引電機旋轉動畫
