| 輪軌交通直線牽引電機 |
| Linear Motor for Rail Transit |
采用直線電機牽引的輪軌列車具有爬坡能力強、曲率半徑小、車身高度小等優點，我國部分地鐵與城軌線路已采用直線電機牽引的輪軌列車，本課件介紹輪軌列車直線牽引電機的基本結構。 |
| 1. 直線牽引電機的結構 |

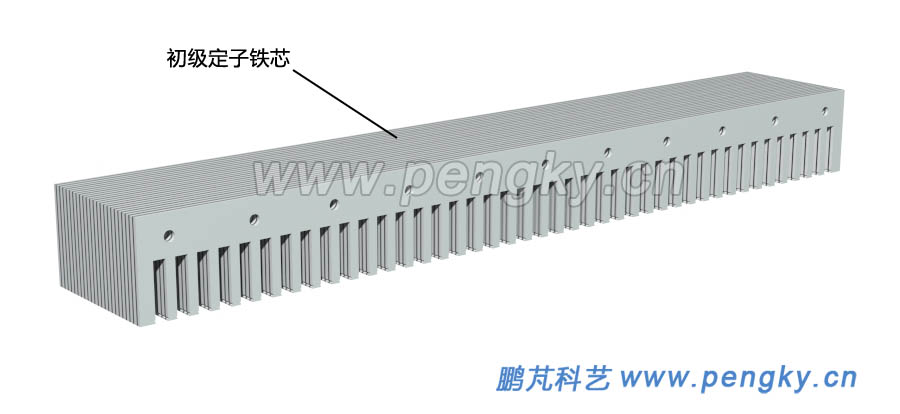

在直線電機欄目介紹過直線電機的概念與平板型直線感應電動機的原理與結構，輪軌列車直線牽引電機的工作原理相同，只不過是單邊結構，電機（初級）主要是由繞有線圈的鐵芯組成，次級則是鋪在路基上的感應板。 電機電氣結構相當于8極36槽三相交流電機，采用雙層疊繞，由于直線電機兩端各有6個槽只有一層線圈，故直線鐵芯有42個槽，見圖1。 |
|

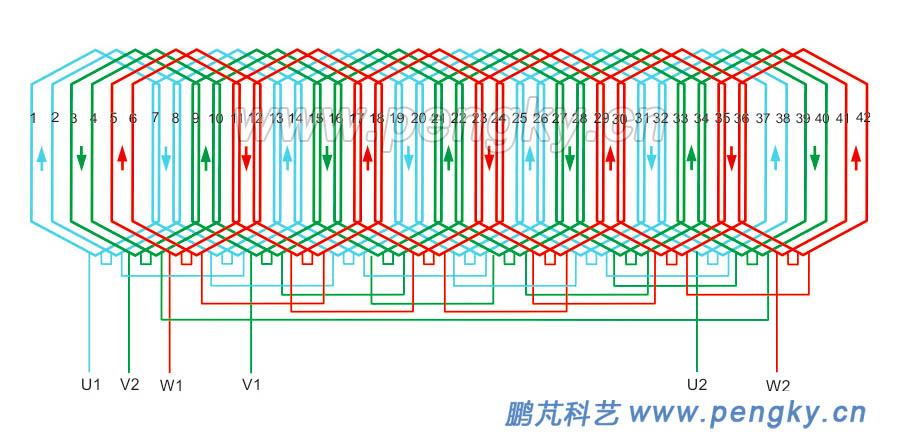

圖2是8極36槽三相直線電機繞組展開圖。 |
|

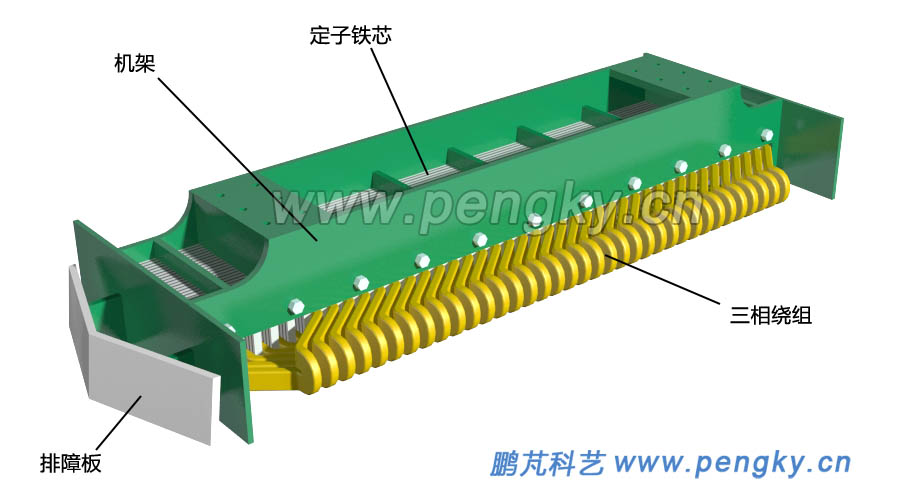

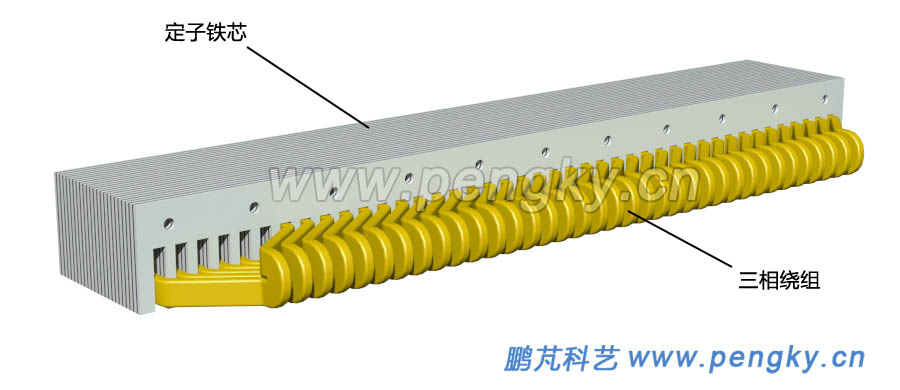

直線牽引電機功率一般大于100kW，線圈電流數百安，匝數不超過10，線圈通常采用銅帶彎制再焊接而成，圖3是嵌好線圈的定子。 |
|
| 2. 直線電機的懸掛方式 |
定子鐵芯固定在機架上，見圖4。 |
|

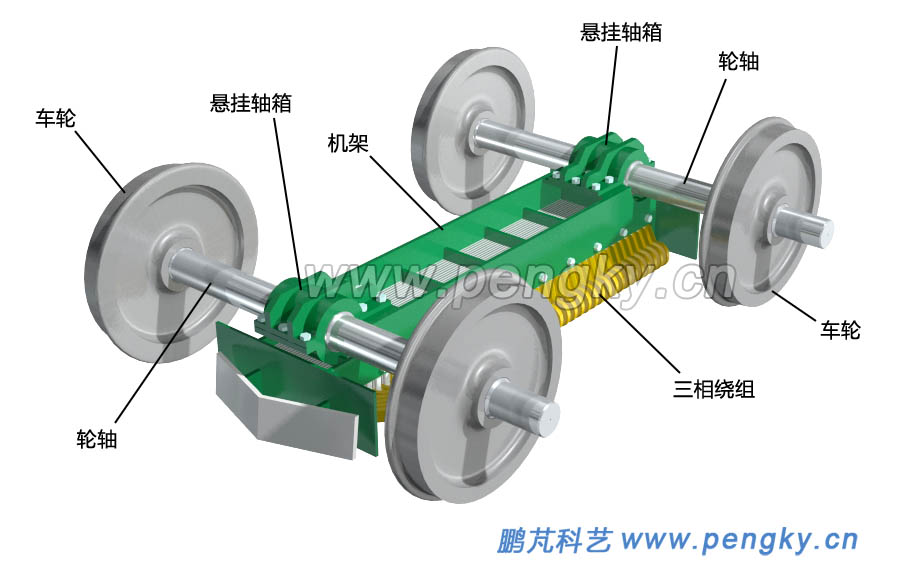

從理論上說，直線電機初級與路基上的感應板（次級）距離越小越好，但由于鋼軌、車輪的彈性變化，電機懸掛裝置的彈性變化使電機與感應板的距離是波動的，加上感應板與鋼軌的鋪設精度有限，通常電機與感應板的距離為8至10mm。 直線電機可以直接懸掛在轉向架的橫梁上，稱為構架式懸掛，這是簡單的懸掛方式，但轉向架與車輪軸之間有減震裝置，也就是說轉向架與鋼軌之間的距離不是固定的，這也就造成直線電機與路基上的感應板距離有較大的波動。 抱軸式懸掛是把直線電機直接掛在車輪軸上可以減小電機與感應板的距離變化，圖5是一種懸掛方式，懸掛電機的軸箱直接安裝在車輪軸中部，圖片僅顯示吊掛方式，不顯示轉向架。 |
|

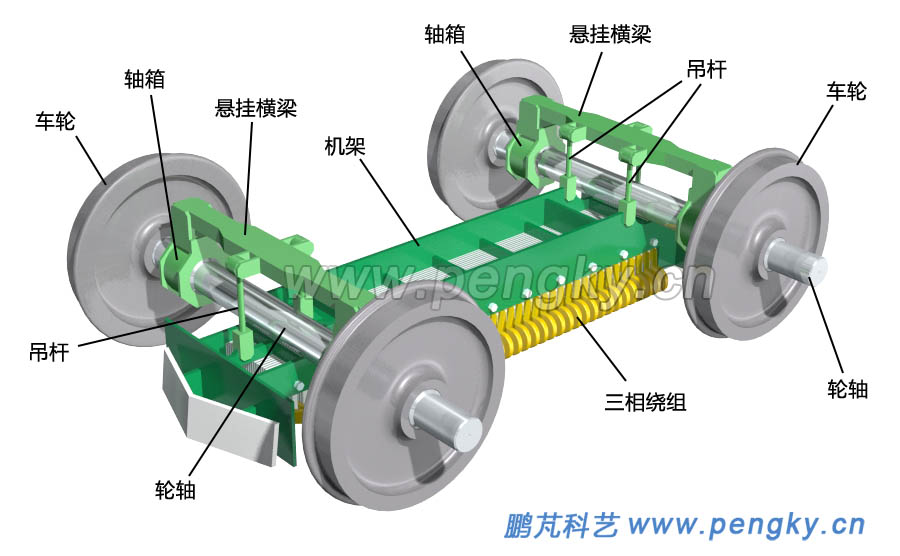

由于車輪軸也會有彈性形變，電機直接懸掛在車輪軸中部也會有波動，把支撐懸掛架的軸箱安裝在靠車輪位置，再通過懸掛架懸掛電機，懸掛架由懸掛橫梁與吊桿組成，可進一步減小電機與感應板的距離變化，見圖6，圖片僅顯示吊掛方式，不顯示轉向架。 |
|
| 3. 感應板 |

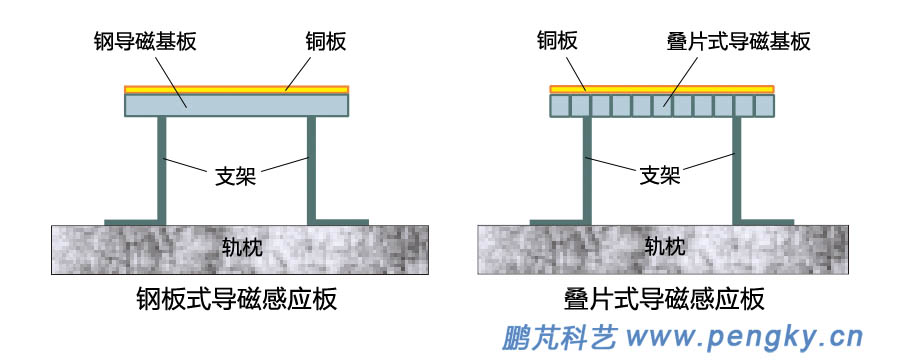

直線牽引電機的次級是鋪設在路基上的感應板，感應板由導磁基板敷設導電板組成，導電板采用鋁板或銅板，使用銅板相對鋁板可提高牽引力，提高效率，但成本高，通常在車站采用銅板以增大啟動速度，在坡道采用銅板以增大牽引力，在平坦路段采用鋁板。。 導磁基板可采用整體鋼板，見圖7左圖，整體鋼板會產生渦流損耗。導磁基板采用疊片結構可避免渦流損耗，疊片無需使用昂貴的硅鋼片，用導磁良好的方鋼并列組成，一般用9至16層即可，見圖7右圖。 |
|

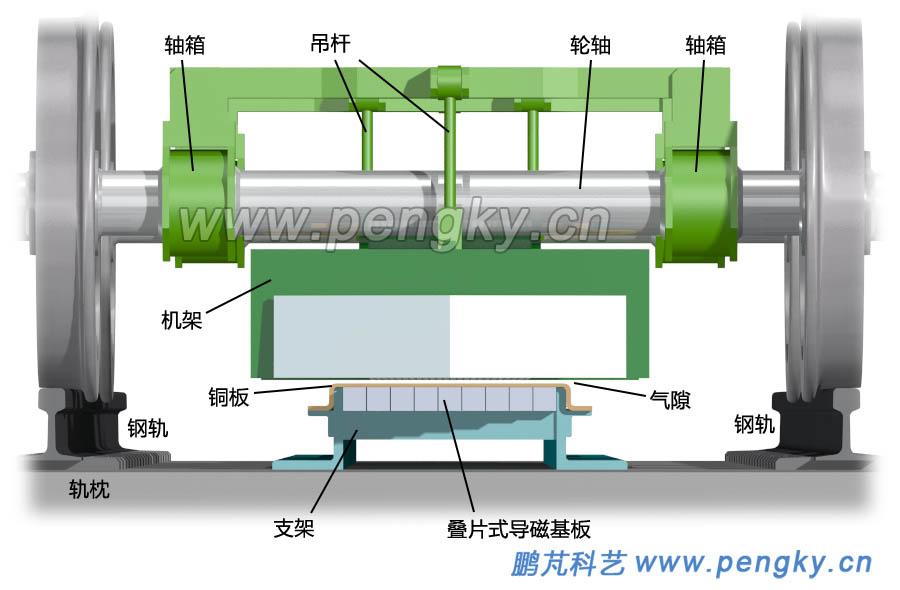

下圖是安裝在機架上的直線牽引電機與感應板的正視圖，顯示了掛在輪軸上的機架與路基上的感應板的結構，采用疊片式結構的感應板。圖片僅為結構示意圖，沒有顯示所有的緊固用螺栓。 |
|

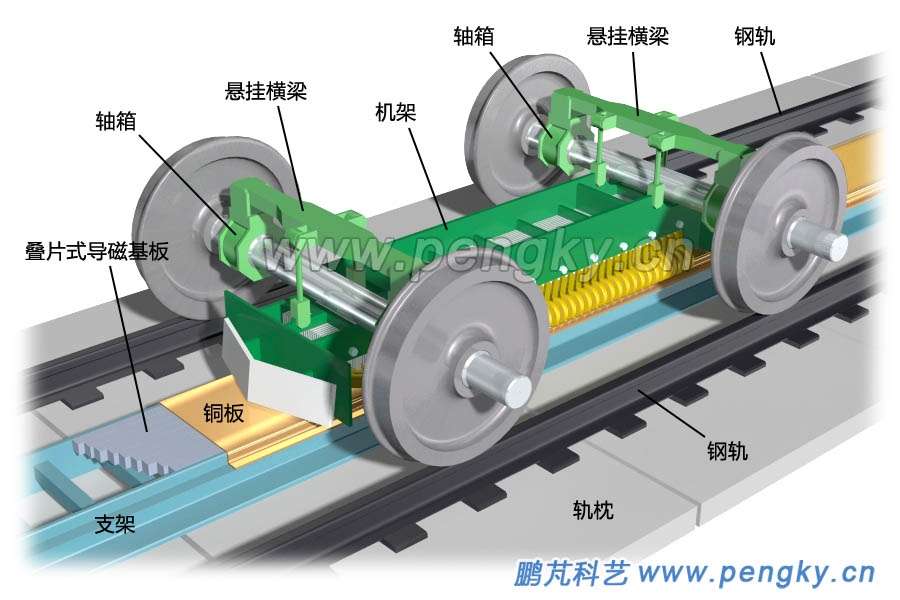

圖9是直線電機、輪對、感應板等主要部件的立體圖。 |
圖9--直線牽引電機與感應板立體圖 |
