立軸式大風車是中國古代的杰出發明，據說我國采用風車提水的歷史約有1700多年，但早期文字記載不多，宋代才有相關文字記錄，明清有較詳細的記載。立軸式大風車在中國古代應用非常廣泛，直到上世紀50年代還廣泛使用。1957年拍的電影《柳堡的故事》有許多立軸式大風車的背景，其電影插曲風靡全國：“風車呀風車那個咿呀呀地轉哪，哥哥惦記著呀小英蓮”的的動人歌聲與場景賦予大風車詩情畫意與浪漫情懷。然而我們沒有像荷蘭那樣保護古代技術與文化遺產，隨著農業電氣化的普及，到上世紀70年代大風車徹底絕跡。后來有極少數科學家對大風車的技術進行了考證與研究，《柳堡的故事》成為考證與研究立軸式大風車重要的信息資料。

下面是電影《柳堡的故事》中立軸式大風車部分小段。

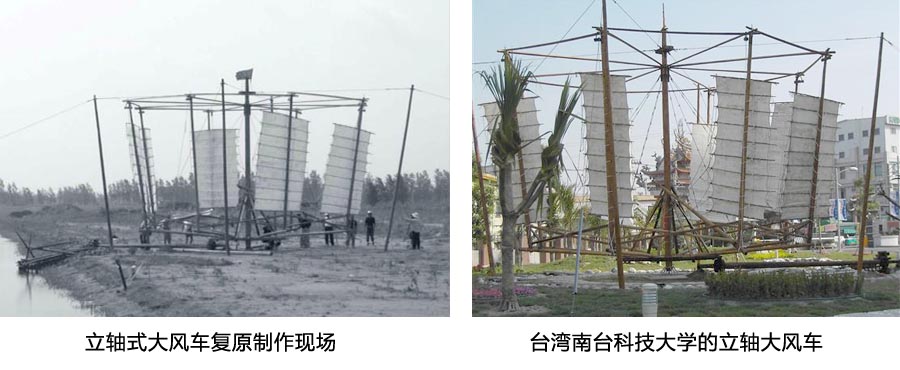

2004年中國科學院自然科學史研究所與臺灣南臺科技大學等單位在蘇北聯合開展中國立軸式大風車的復原制作，歷經2年考證與調查，于2006年由過去制作立軸式大風車的老師傅復原制作了大風車，圖1左圖是了大風車復制現場，右圖是運往臺灣南臺科技大學安裝的立軸大風車。

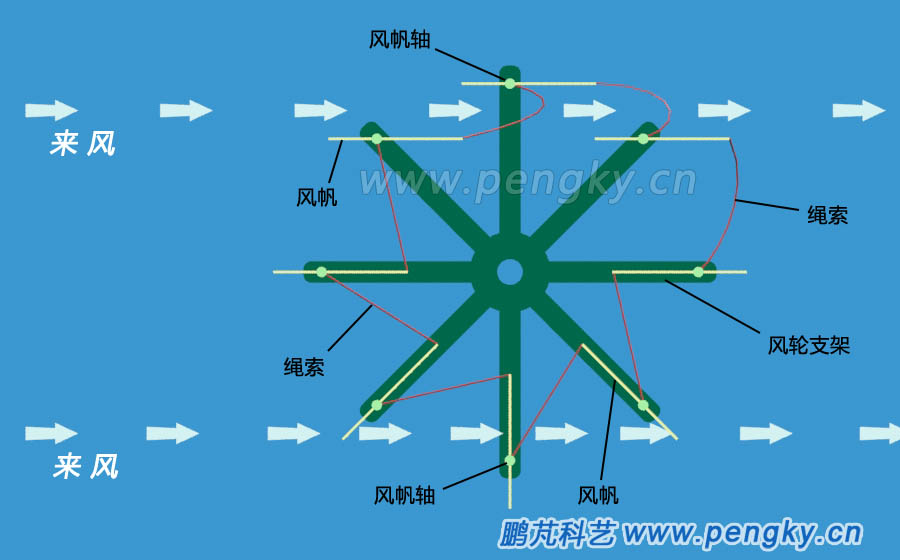

立軸大風車工作原理與平板擺轉式風力機相同，這里僅介紹繩索是如何控制葉片擺轉的，最好的方法是采用動畫演示，在演示之前先用一幅動畫截圖來介紹動畫中的部件，白色箭頭代表流動的空氣（風），見圖3。上方風帆平行于風向，氣流順利通過，下方氣流被風帆阻擋，氣流推動風帆，風輪就會轉動。

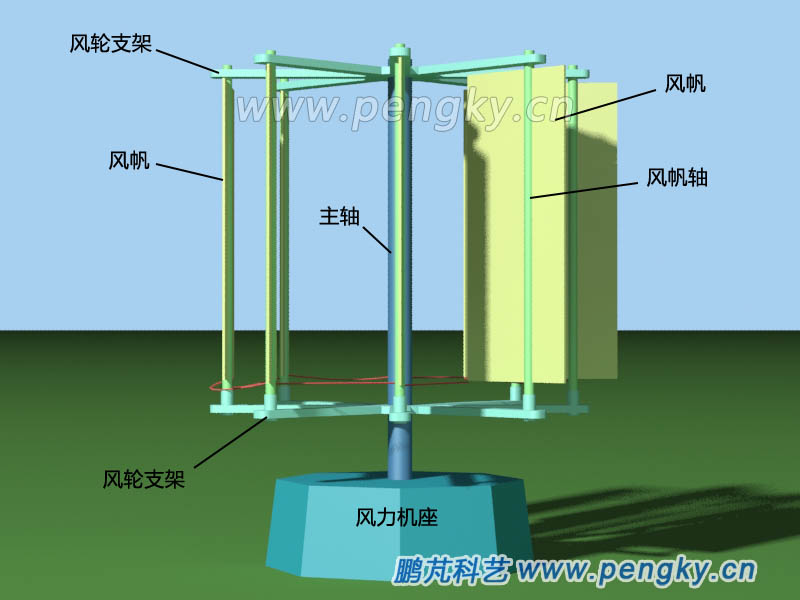

在下面通過另一個動畫演示大風車轉動的立體效果，先用一張動畫截圖來介紹動畫中的部件，該動畫的風向垂直于畫面，是從外面吹向畫內。風輪下方是風力機的負載，本動畫中僅以機座表示，見圖4。顯然，左側葉片與風平行，對風沒有阻力，右側葉片與風不平行，對風有阻力。

請觀看大風車轉動的動畫。動畫格式： .mp4，分辨率：800x600。
