| 平板擺轉式風力機 |
| Tablet Swung Wind Turbine |

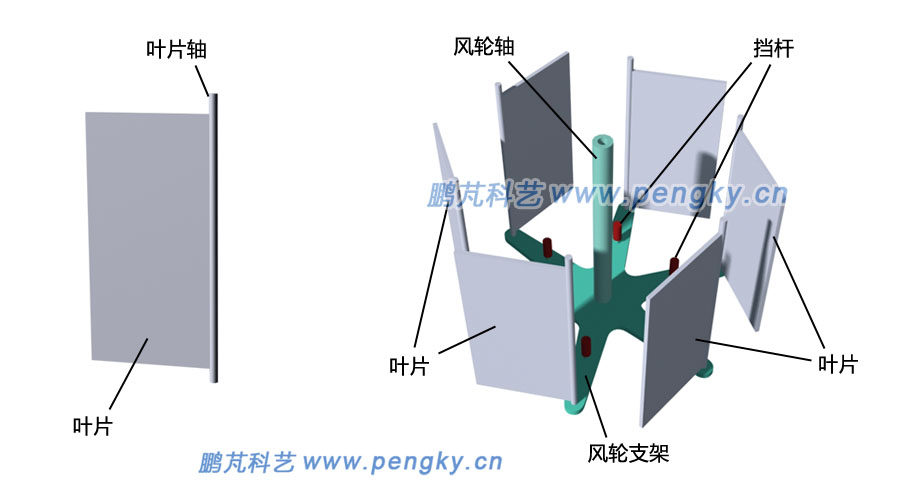

一個垂直于風向的平板會受到一個與風向相同的力，我們稱這個力為阻力。平板擺轉式風力機是利用風的阻力做功的風力機。 圖1左圖是平板擺轉式風力機的葉片，在葉片一邊有葉片軸，把6個葉片裝在風輪支架上，葉片可繞葉片軸旋轉，在風輪支架上有擋桿限止葉片的轉動角度。風輪支架中心是風輪軸，圖1右圖。 |
|

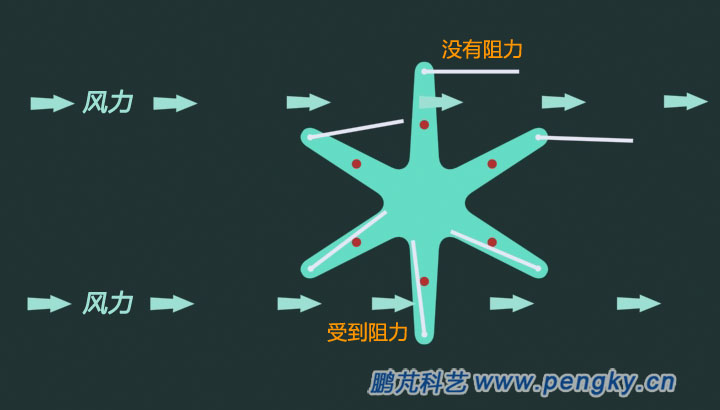

我們用一段動畫來演示平板擺轉式風力機的工作原理，圖2是動畫的截圖。當風吹向風葉轉子時，在上側的葉片順風擺動，對風不產生阻力；在下側的葉片在風力作用下，轉向擋桿限定的位置，并繼續受到風力的作用，于是風輪就旋轉起來。 |
|
下面就是擺轉葉片風輪工作原理的3D動畫。動畫格式： .mp4，分辨率：800x480。 |
| 動畫1--風輪葉片擺轉動畫 |
 |

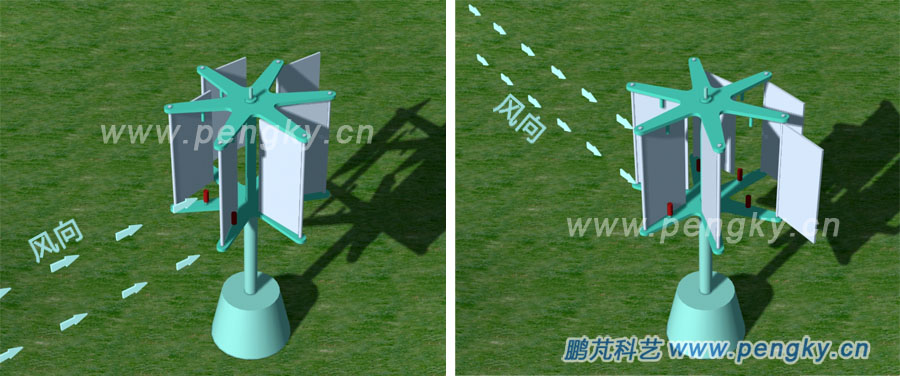

平板擺轉式風力機是垂直軸風力機，葉片轉子的軸垂直于地面安裝，由于風葉轉子結構的對稱性，各個方向的風力均可推動它旋轉，見圖3。 |
|
觀看平板擺轉式風力機動畫 ，動畫格式： .mp4，分辨率：800x600。 |
| 動畫2--平板擺轉式風力機在不同風向下運轉 |
|

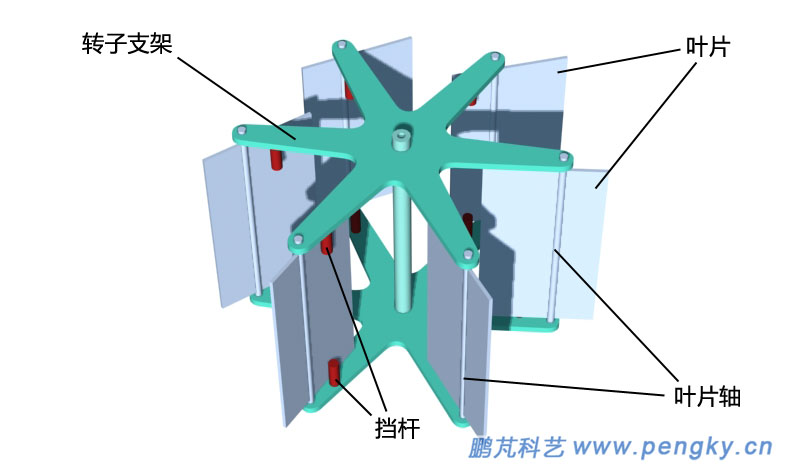

葉片再輕也有一定的質量，風輪旋轉時，葉片受離心力作用會向外擺，使逆向葉片不能完全順風，會增加阻力，所以要使葉片軸兩側的質量盡量平衡。如果把葉片的軸設在靠葉片中部的位置（不能在中部），如圖4所示。靠葉片中部的軸使葉片平衡容易解決，還可減緩葉片的擺速以減小對擋桿的沖擊。但擺速減慢可能會增加阻力，要適當選擇位置平衡利弊。 |
|

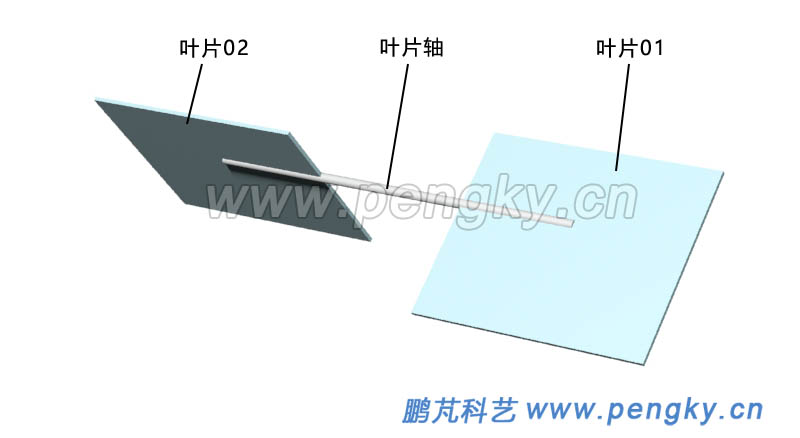

平板擺轉式風力機在較低風速時也能旋轉，能較好的利用風的阻力，在阻力型風力機中效率算高的，在葉尖速比λ值為0.2至0.6時出力最大，增速箱與發電機可安裝在地面，方便安裝維護。機械磨損與噪聲是平板擺轉式風力機的缺點，但隨著材料與結構的改進，可在中小型風力機中得到應用。 在中國古代就有了平板擺轉式風力機，稱為中國立軸式大風車，直到上世紀50年代還在廣泛應用。 擺轉式風力機的式樣較多，下面介紹一種把葉片軸水平安裝的擺轉式風力機。這個模型有4個葉片，每個葉片有葉片軸，葉片軸偏向葉片的一邊，2個葉片共用一根軸，2個葉片相對軸成90度角，圖5是葉片01與葉片02組成的葉片組01。 |
|

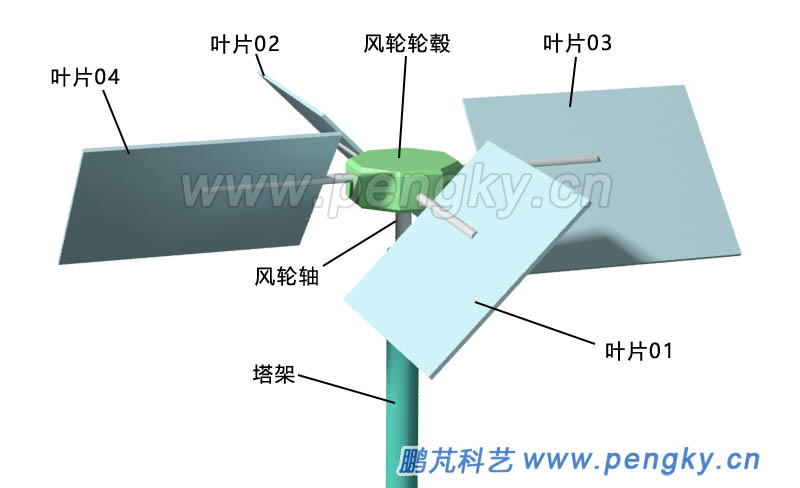

葉片03與葉片04組成的葉片組02，兩個葉片組的軸與地面平行，互相成90度角。為避免兩個軸交叉，葉片組02比葉片組01略高一些。兩個葉片組的軸都穿過風輪輪轂，葉片可以繞葉片軸轉動，風輪軸垂直于地面，見圖6。 圖中為無風時風輪靜止?fàn)顟B(tài)，葉片距軸寬的一邊由于重力垂向下方（約45度夾角）。葉片軸有葉片轉動角度限制擋塊（圖中沒有顯示），限制葉片在垂直與水平間的90度范圍內擺動。 |
圖6--葉片軸水平安裝擺轉式風力機 |

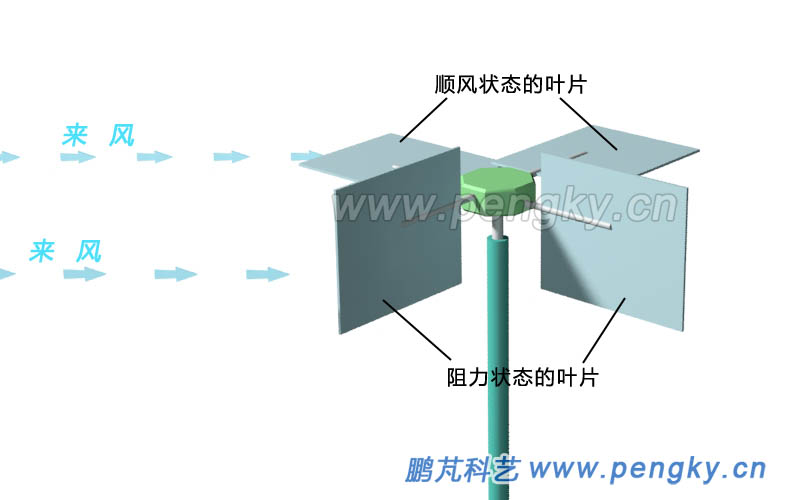

| 用一個動畫來演示相關動作，圖7是動畫中的一幅截圖，有風時，在風輪軸后側的葉片在風力作用下擺向水平，阻力很小；在風輪軸前側的葉片由于擋塊限制在垂直狀態，承受的風阻力大，于是風輪就旋轉了。 |
|
下面是葉片軸水平安裝擺轉式風力機的工作原理動畫。動畫格式： .mp4，分辨率：800x500。 |
| 動畫3--葉片軸水平安裝擺轉式風力機動畫 |
|
|
