柴油發電機構造 |
| Diesel Generator Structure |

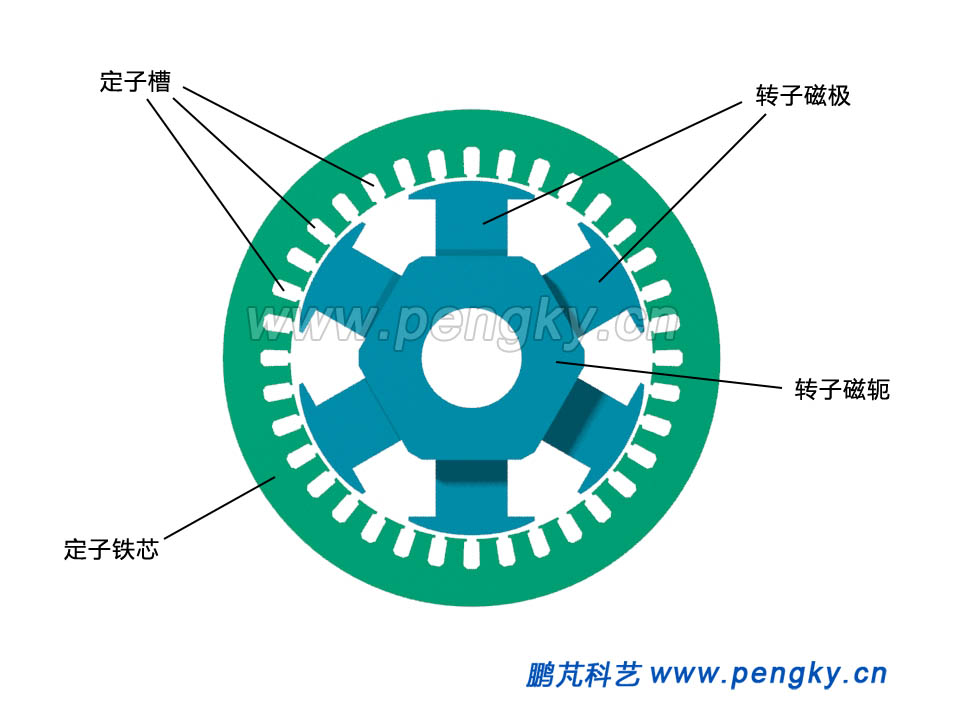

本課件介紹柴油發電機的構造，發電機大小不同與型號不同其結構也不相同，但主要部分的結構與功能相同，本課件就柴油發電機的基本結構與主要組成進行介紹。柴油發動機轉速較汽輪機低，一般是每分鐘一千多轉，汽輪發電機轉子是二極的，柴油發電機的轉子一般為4極或6極。在多極發電機課件中已介紹過6極三相交流同步發電機的原理，本課件通過一個柴油發電機模型來介紹6極發電機的構造。為顯示清楚，定子槽數較少，為36槽。 圖1為發電機的定子與轉子鐵芯平面圖。 |
|
轉子結構 |

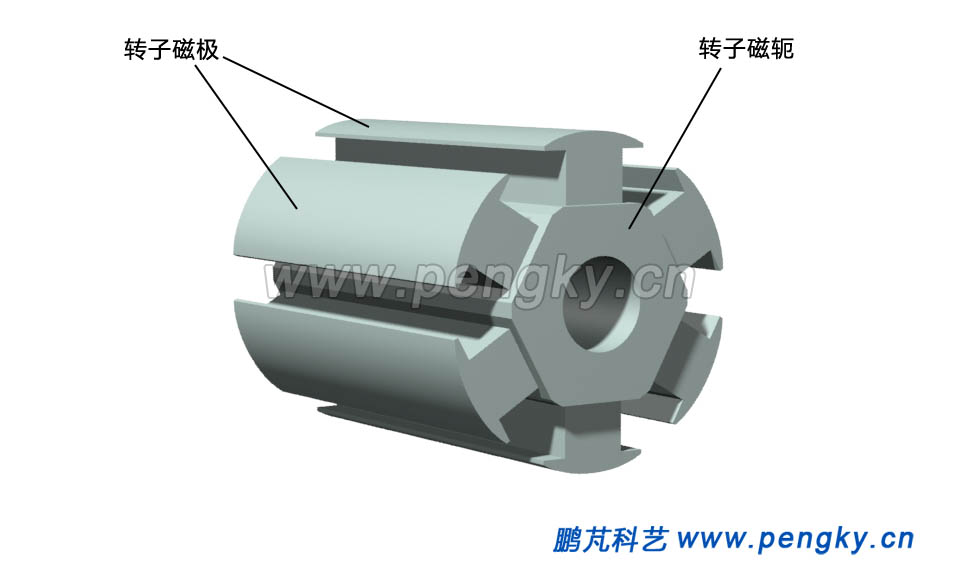

| 6極轉子由轉子磁軛由6個凸起的磁極構成，一般用高磁導率的合金鋼材制作，見圖2。 |
|

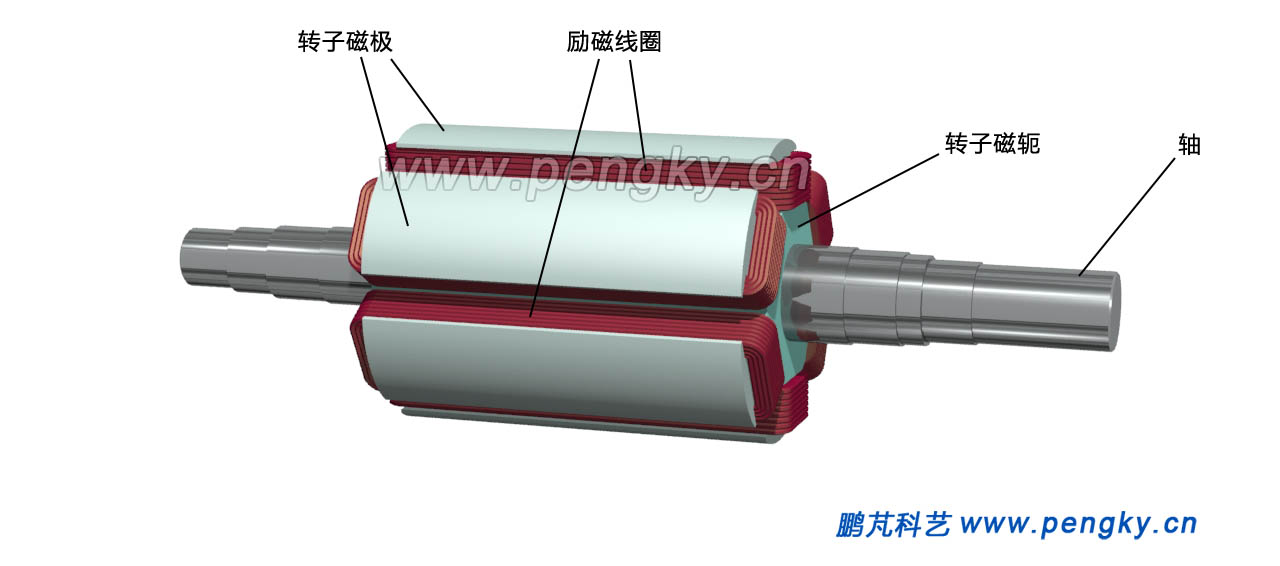

| 在每個磁極上繞有勵磁線圈，6個勵磁線圈組成勵磁繞組，勵磁繞組兩端接到直流勵磁電源，勵磁電流通過繞組時形成6個南北相隔的極性，當轉子旋轉時就產生3對磁極的旋轉磁場，見圖3，其磁通走向與工作原理請參考課件“多極發電機原理”。為減小負序磁場的影響，在轉子表面還裝有阻尼裝置，本模型略。 |
|

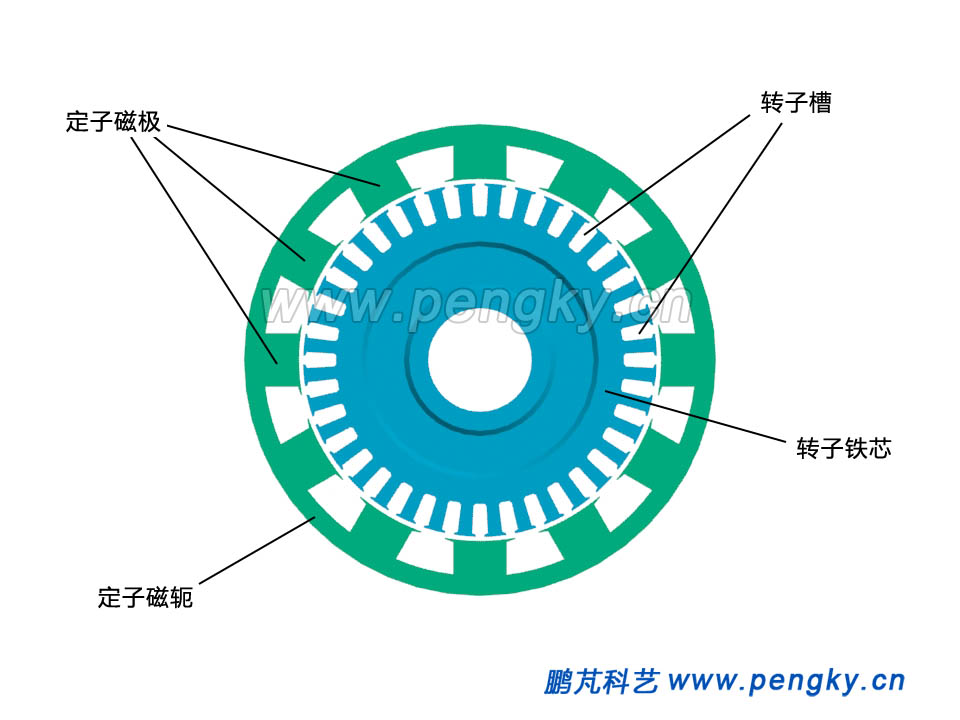

大型發電機的勵磁電源可以由安裝在軸上的集電環（滑環）與電刷供給，多數柴油發電機是采用勵磁發電機供給，省去集電環與電刷可大大減少維護量。 勵磁發電機轉子直接安裝在發電機軸上，與發電機同軸旋轉，發出電為發電機轉子提供勵磁電流。勵磁發電機采用三相發電機，發電頻率一般為發電機頻率的2至3倍，本模型采用2倍頻率。勵磁發電機的定子有12個磁極，轉子有36個槽，見圖4。 |
|

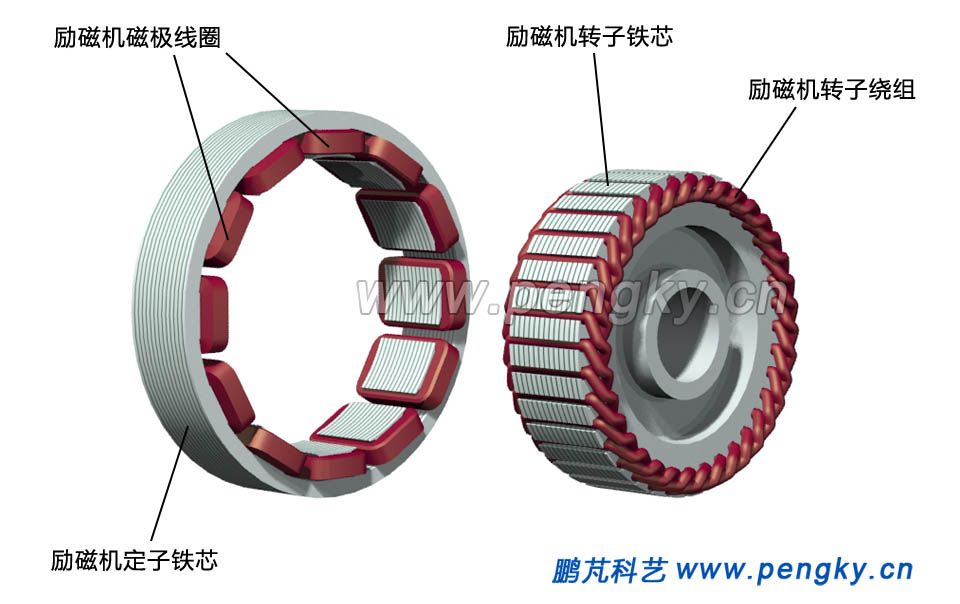

| 勵磁發電機定子的12個磁極上繞有勵磁線圈，形成12個南北相隔的極性。勵磁發電機的轉子上嵌有12極三相繞組，當轉子在定子磁場中旋轉時發出三相交流電，頻率為主發電機的2倍。勵磁發電機定子與轉子基本結構見圖5。 |
|

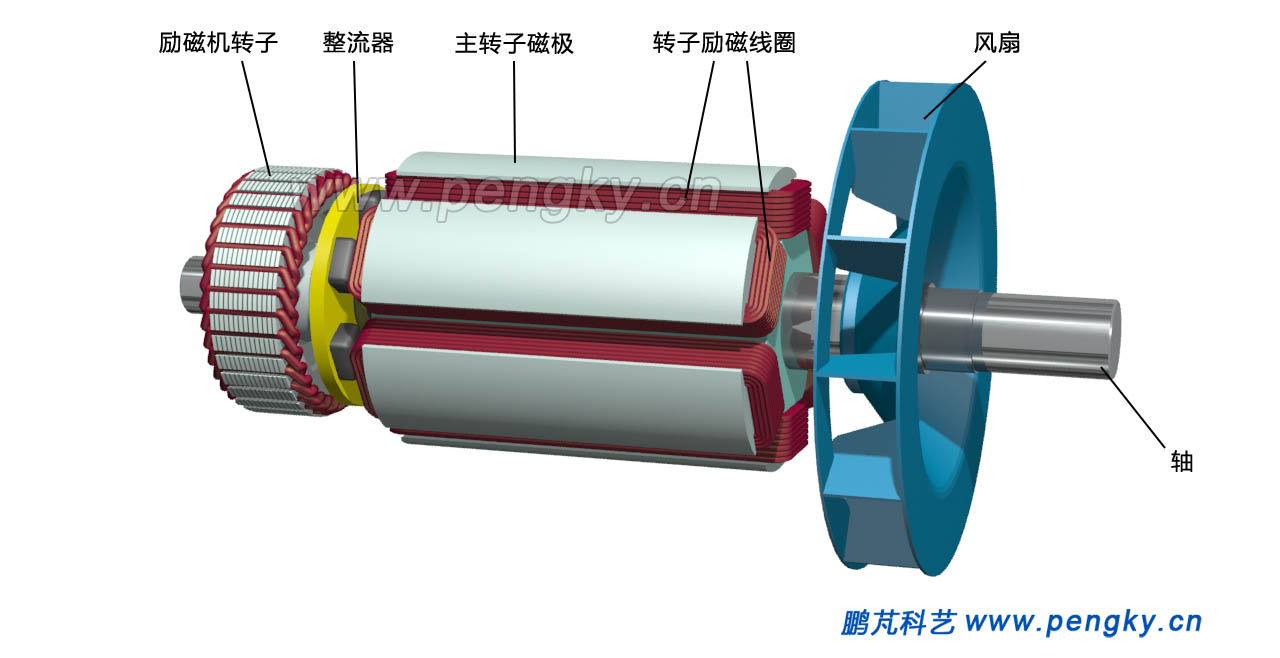

勵磁發電機發出的三相交流電通過三相全波整流器轉換成直流電送往主發電機的轉子勵磁繞組。三相全波整流器安裝在軸上，也稱為旋轉整流器。 圖6是發電機的轉子，在軸上裝有主發電機的6極轉子與勵磁發電機轉子與整流器，為降低發電機的溫度，在轉子上還裝有離心風扇對機內氣體進行強制流動。 |
|
定子 |

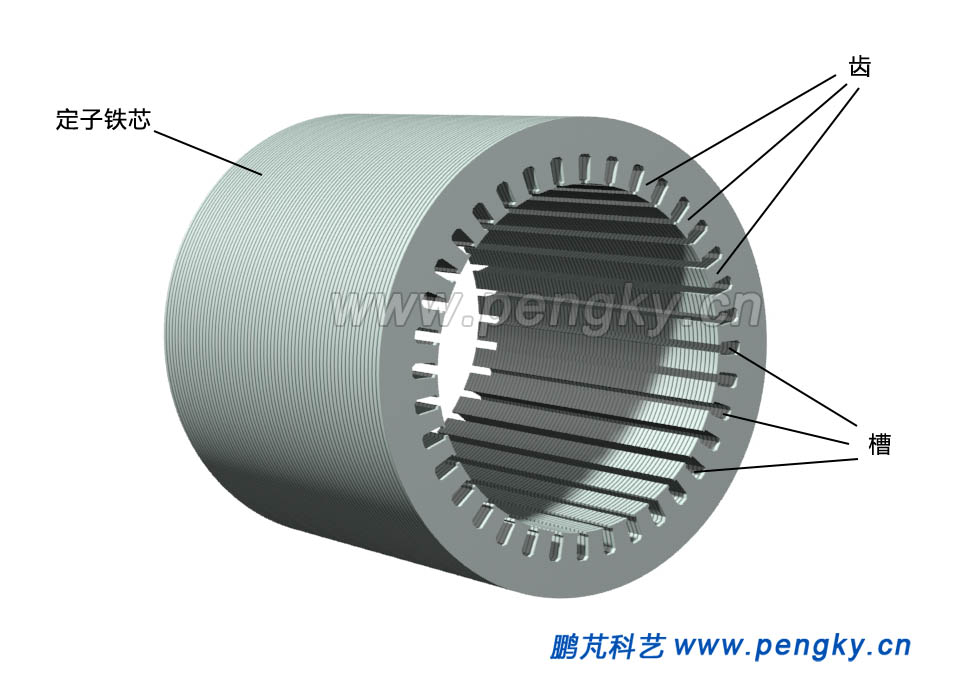

| 定子鐵芯采用多層硅鋼片疊成，鐵芯內周有36個嵌線槽，見圖7。 |
|

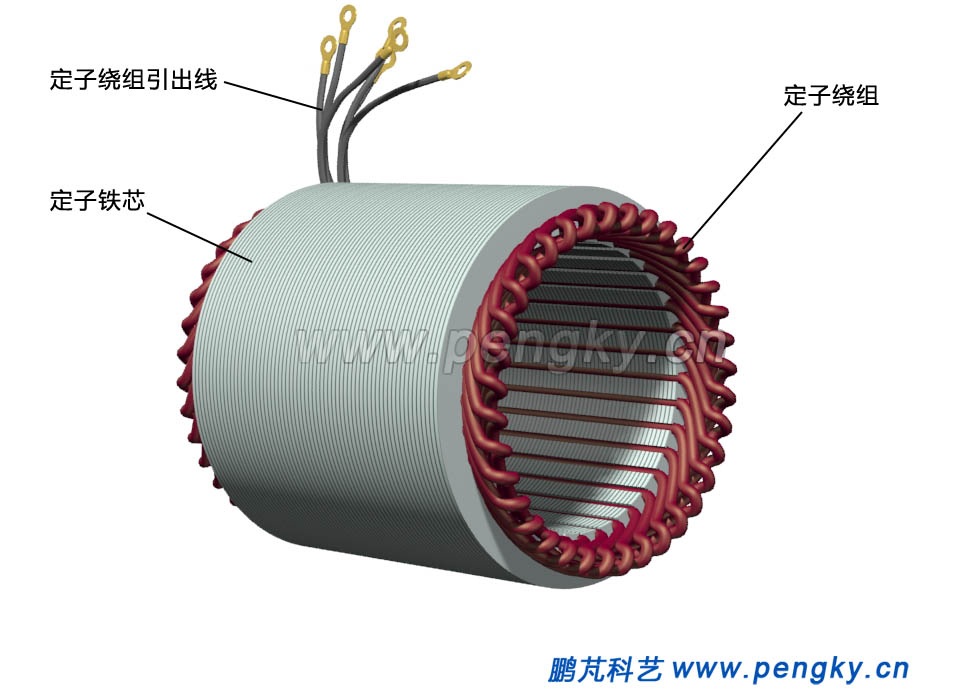

| 在定子鐵芯槽內嵌放三相繞組，繞組形式一般為雙層疊繞。在36個槽中嵌有36個線圈，組成三相繞組，6個引出線中3個是A、B、C相輸出端，3個為中性線端，一同連接到到電機上方的出線盒的接線端子。 |
|
定子與轉子裝入機座 |

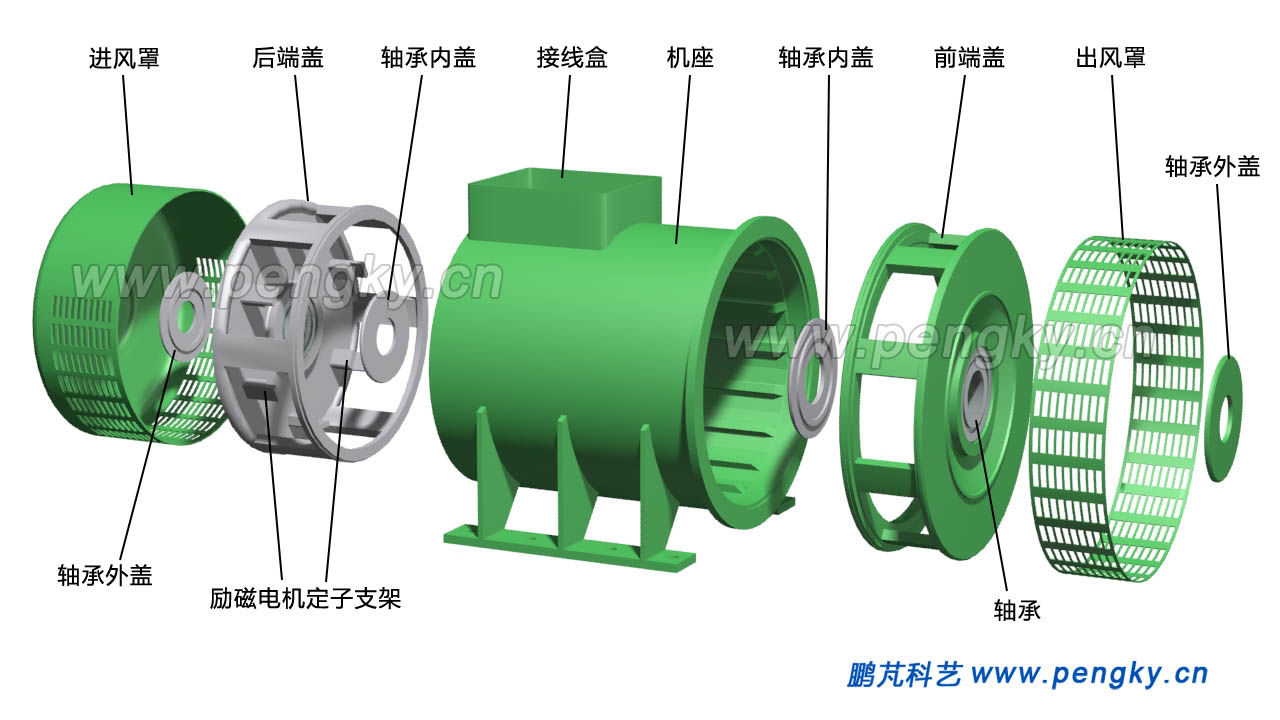

| 定子安裝在機座內，轉子插入定子內，轉子靠前端蓋與后端蓋支撐，軸承安裝在端蓋中心位置，圖9是機座與端蓋的分解圖。 |
|

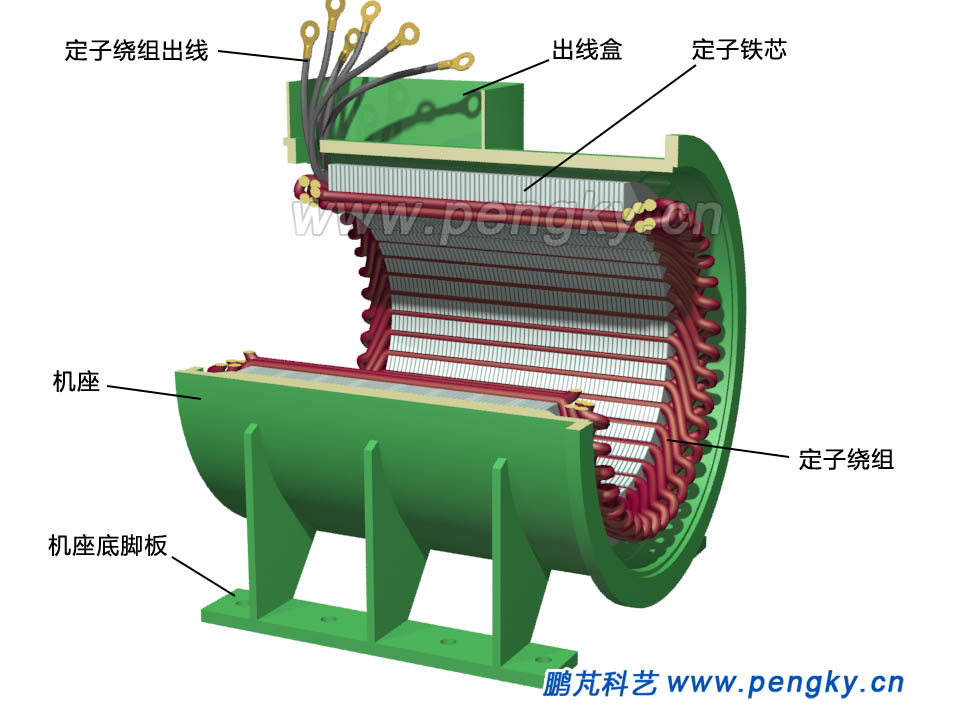

| 圖10是機座裝入定子后的剖視圖。 |
|

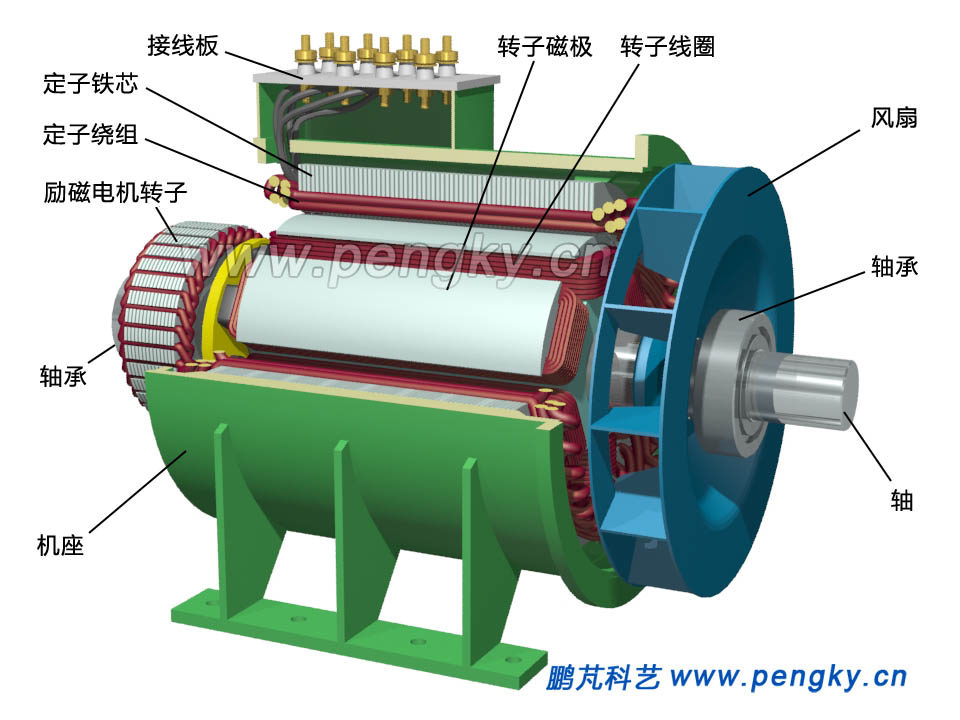

| 把轉子插入定子鐵芯內，由于轉子與定子之間的氣隙很小，安裝時要保證不損傷定子與轉子的任何部分，圖11是定子插入轉子后的狀態。 |
|
發電機整機 |

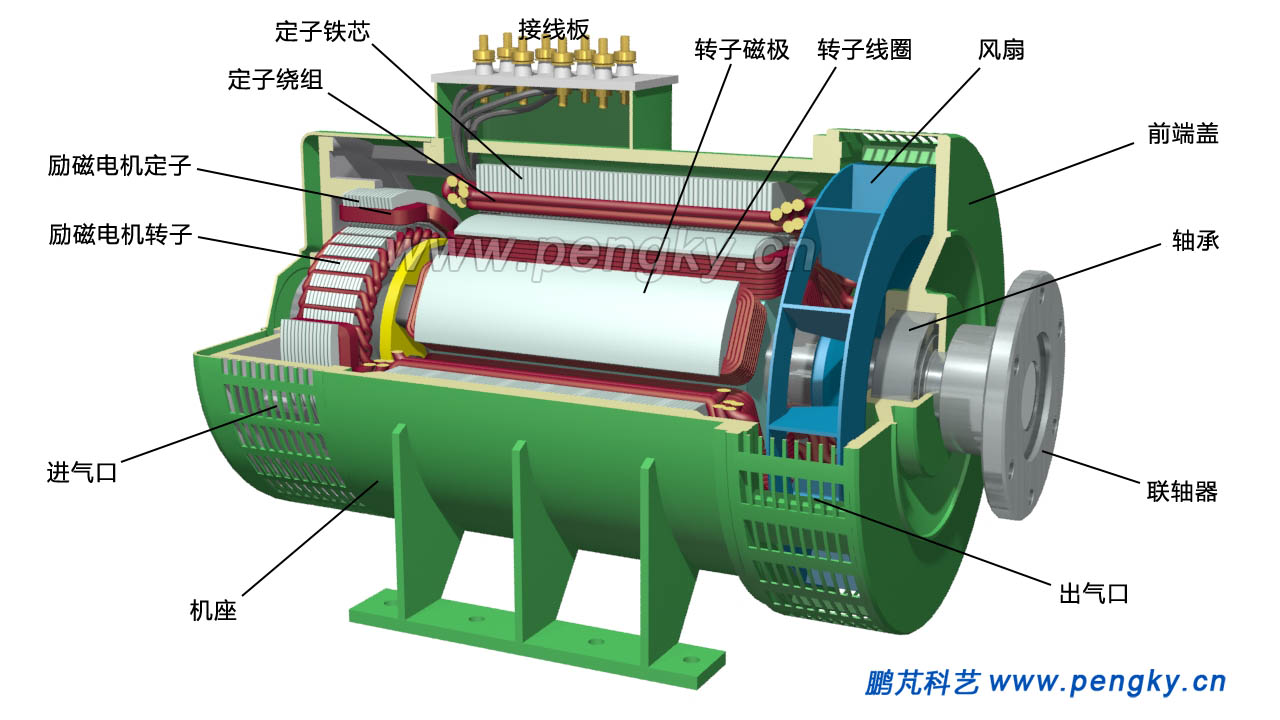

| 把勵磁發電機的定子安裝在后端蓋內的支架上，安裝前后端蓋，端蓋上的軸承支撐轉子的自由旋轉，圖12 是整個發電機的剖視圖。 |
|
| 請觀看柴油發電機模型剖視的運轉動畫。 |
| 柴油發電機模型運轉動畫 |
 |

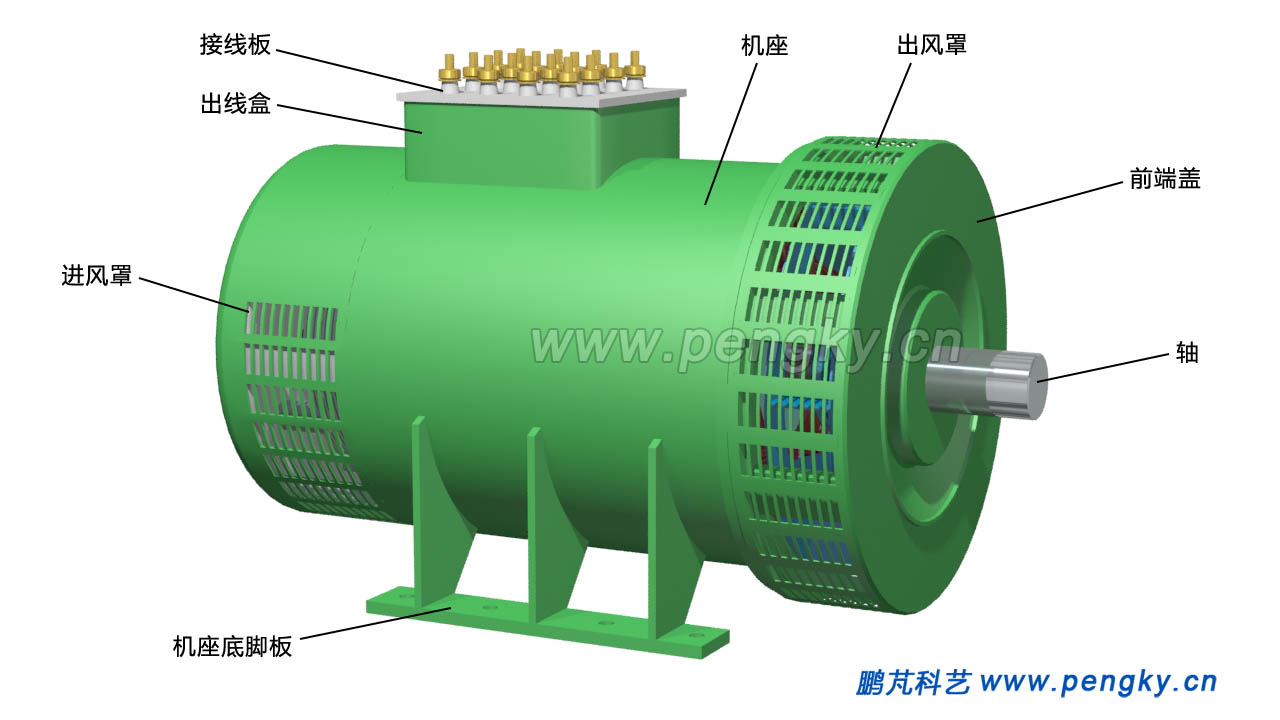

圖13是發電機接柴油機端的外觀圖。 |
|

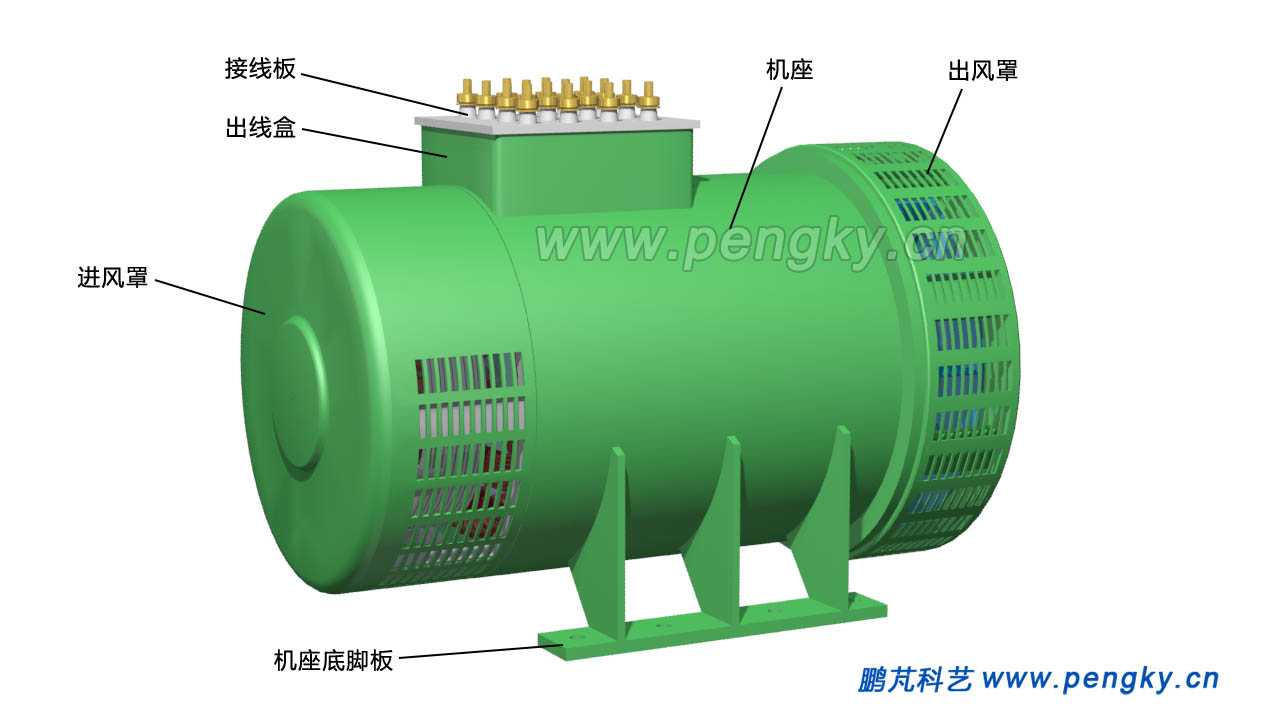

| 圖14是柴油發電機的勵端（勵磁發電機端）外觀圖。 |
|
