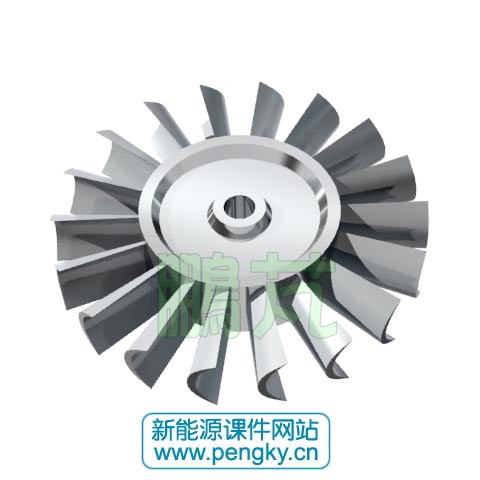

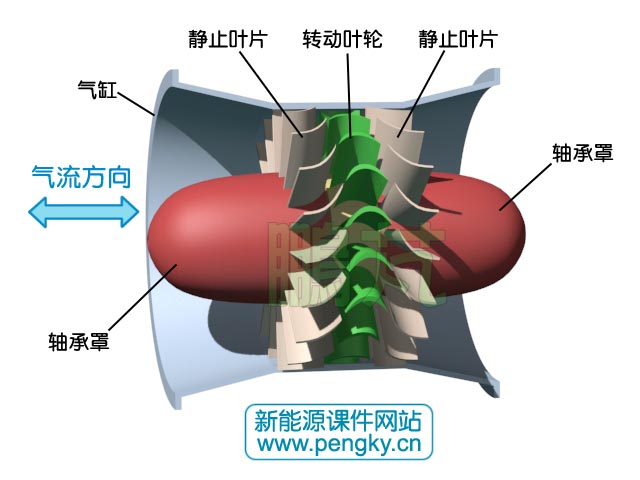

圖2是沖擊式渦輪機的結構圖，把外殼（氣缸）剖去一半，圖中綠色葉片是轉輪的葉片，轉輪上的葉片是運動的稱為動葉；在動葉兩側淺紅色的是靜止的葉片，固定在氣缸上，形成噴嘴。轉輪安裝在兩側的軸承座間，在軸承座罩內安裝有發電機，在本例中軸承座罩通過靜葉固定在外殼上。

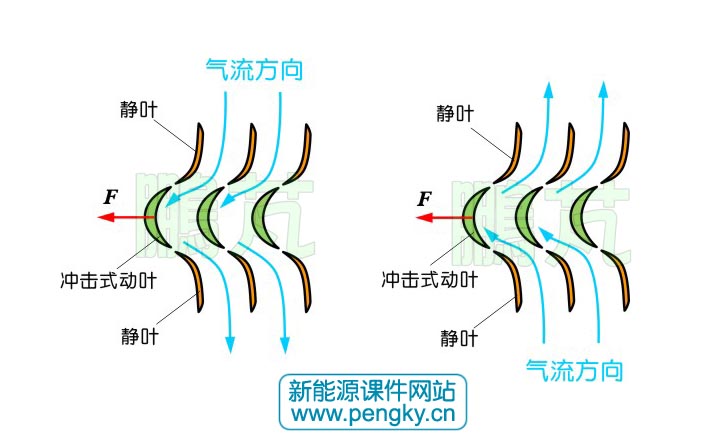

取3個動葉與兩側的靜葉，其截面見圖3，綠色月牙形是轉輪葉片截面，橙紅色是靜葉的截面。渦輪機內的氣流是軸向的，在圖3中為垂直方向，圖3左圖是氣流向下流動時，經過靜葉轉向，轉向氣流噴向動葉凹面，形成作用力F，推動動葉前進。做功后的氣體從另一側靜葉間排出。由于渦輪機兩側靜葉的排列完全對稱，故從下方流向上方的氣流做功原理完全一樣，見 圖3右圖。所以從渦輪機的前方進氣和相反方向進氣均推動轉輪向同一方向旋轉。

在振蕩水柱式波浪能發電裝置中，振蕩水柱產生的氣流通過渦輪機時也是雙向交替的，所以雙向沖擊式渦輪機廣泛應用在振蕩水柱式波浪能發電裝置中。

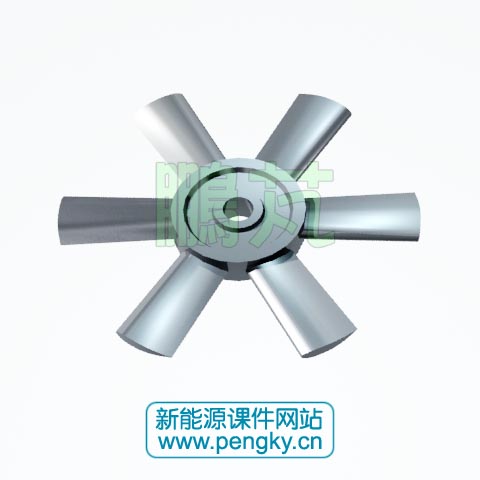

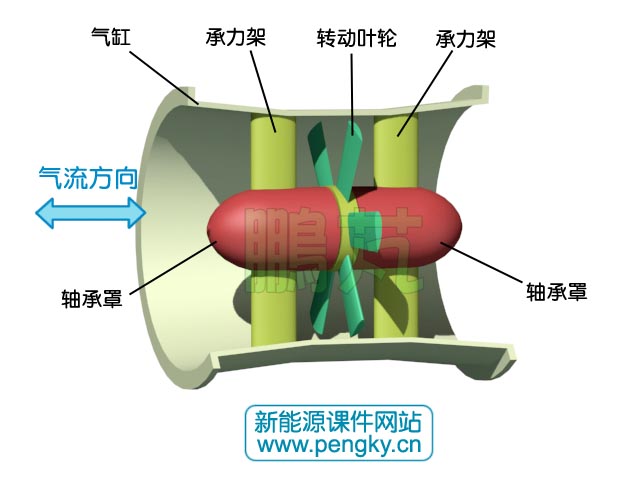

圖5是威爾斯渦輪機的結構圖，把外殼（氣缸）剖去一半，圖中綠色葉片是轉輪的葉片，轉輪安裝在兩側的軸承座中間，在軸承座罩內安裝有發電機，軸承座罩通過承力架固定在外殼上。

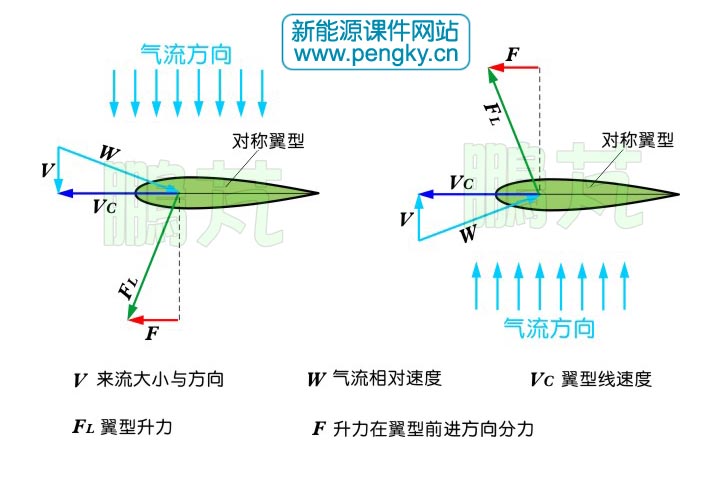

氣流是與渦輪機軸線平行的，也就是說與葉片的弦線垂直，氣流是如何推動葉輪旋轉的，在圖6中描述了威爾斯渦輪機的工作原理，左圖是氣流垂直向下時的狀態。首先葉片已經以速度Vc在運動，也就是說葉輪已經在轉動，氣流的速度是V，對于葉片感受到的風速是V與Vc的合成風速W，稱為相對風速。葉片在相對風速W的作用下會產生升力Fl，升力Fl在葉片前進方向的分力是F，力F推動葉片前進，6個葉片情況完全一樣，葉輪就會旋轉下去。有關升力的知識請參閱“風力機欄目”中的“風力機基礎知識”一節。

右圖是氣流垂直向上時的狀態，葉片工作原理與左圖一樣，同樣產生力F推動葉片向同一方向前進。

顯然，如果葉片開始是靜止的，垂直的氣流是不可能推動葉片前進的，所以威爾斯渦輪機必須先有一個初始速度，才能運轉起來，也就是說威爾斯渦輪機要靠外動力啟動。

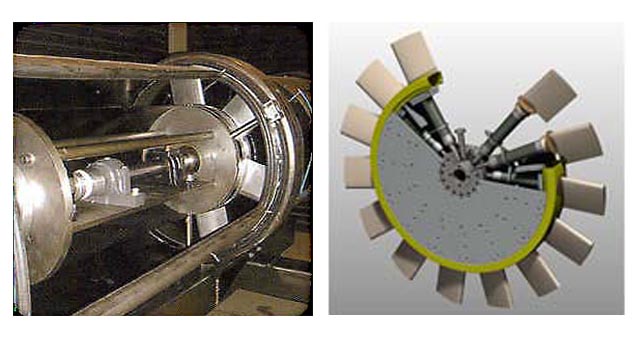

圖7是兩張來自網絡的威爾斯渦輪機照片

以上介紹了兩種渦輪機的原理與基本結構，下面看一下兩種渦輪機的旋轉動畫。

沖擊式渦輪機與威爾斯渦輪機的轉速都較高，可直接連接發電機轉軸，采用永磁發電機，直接安裝在軸承罩內。

沖擊式渦輪機由于在葉輪兩側有靜葉，會增加氣流的阻力，影響發電效率。

威爾斯渦輪機的葉片是固定在輪盤上的，角度不能改變，在氣流速度增高時可能發生失速，影響運行效率。有關失速請參閱“風力機欄目”中的“風力機基礎知識”一節。采用葉片攻角可變的葉輪能達到很好的效果，但結構復雜，故障率會高，圖7右圖疑是攻角可變?nèi)~輪的圖片。

振蕩水柱波浪發電裝置也可以采用垂直軸的升力型風力機技術或S型阻力風力機技術，這兩種技術同樣可以在正反向氣流中向同一方向旋轉，可能效率會低些。
