電磁泵是利用磁場和導電流體中電流的相互作用，使流體受電磁力作用從而推動流體運動的一種裝置。在實用中大多用于泵送液態金屬，也常稱為液態金屬電磁泵。 按流體中電流饋給的方式可分為傳導式電磁泵和感應式電磁泵。本課件介紹傳導式電磁泵，傳導式電磁泵也稱為電導式電磁泵。按磁場產生方式有永久磁鐵電磁泵與電勵磁電磁泵。

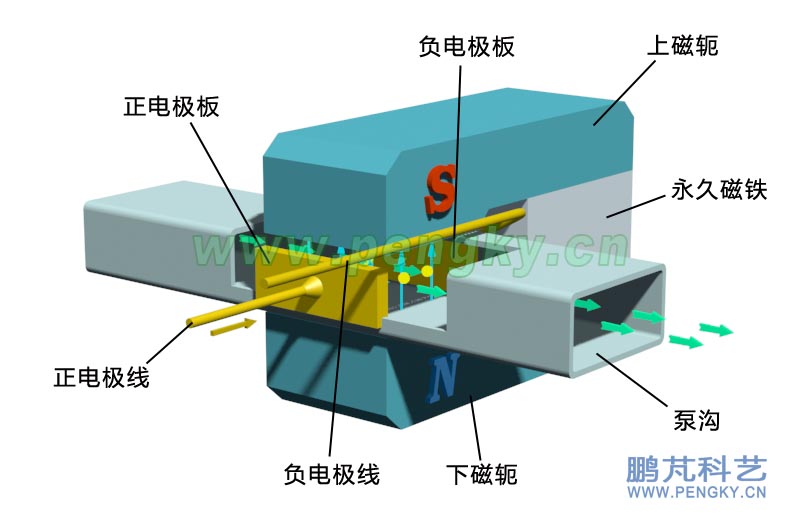

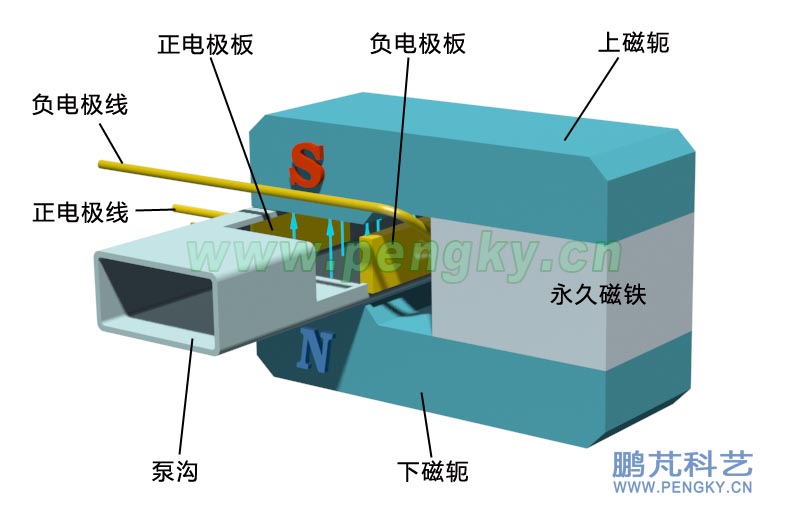

在磁流體概述課件中已介紹了導電流體受電磁力作用而流動的原理，這里介紹電磁泵的基本結構。圖1是結構示意圖，輸送流體的管道稱為泵溝，由非磁性材料制成，對于鉛錫等低熔點液態金屬可用非磁性金屬材料制成，對于高熔點液態金屬就必須用耐高溫的材料制成，例如鋁溶液必須用耐高溫耐腐蝕的特殊陶瓷材料。由于永磁體的居里點（當永久磁鐵加熱到一定溫度時，原來的磁性就會消失，該溫度即居里點）較低，在溫度較高時會失去磁性，所以永磁體不宜貼住泵溝，永磁體通過磁軛向泵溝提供磁場，這樣既可以避免永磁體接觸高溫，又可以把較大截面永磁體的磁通集中到較小的泵溝面，提高了泵溝中的磁通密度，圖1中管道內的淺藍色箭頭線代表磁力線方向。

在泵溝內壁兩側有電極板，分別接到直流電源的正負極。當泵溝內有導電流體時，接通直流電源，流體在電磁力作用下會流動。

在下面動畫里演示這個電磁泵工作狀態，動畫中運動的黃色小球代表電流，藍色箭頭代表流體。磁場方向、電流方向、流體運動方向符合左手定則。

由于產生特大直流電流較困難，大塊強永磁體價格昂貴，永磁直流電磁泵只用在低壓力小流量范圍。

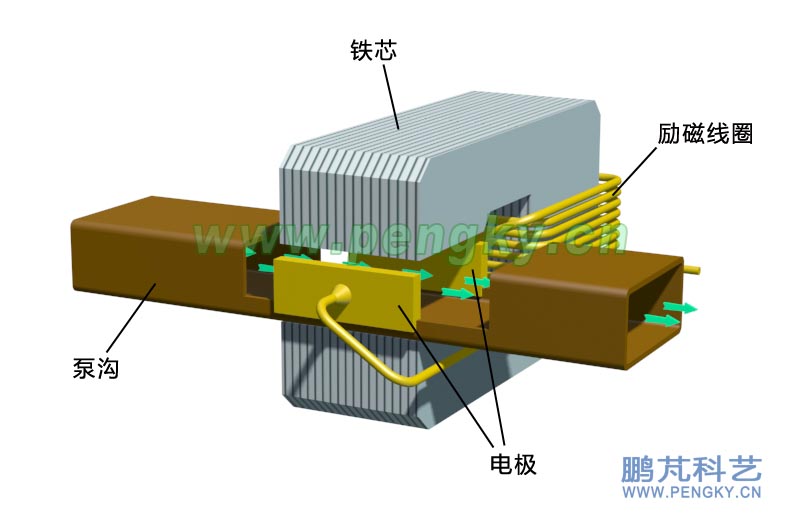

采用電勵磁的電磁泵結構見圖3，由硅鋼片疊成的C形鐵芯，一邊是開口的氣隙，另一邊繞有勵磁線圈，管道通過氣隙，線圈產生的磁場通過泵溝。泵溝兩側有電極。泵溝內綠色箭頭代表導電流體。采用直流供電的電磁泵，C形鐵芯可用整塊軟鐵制成。

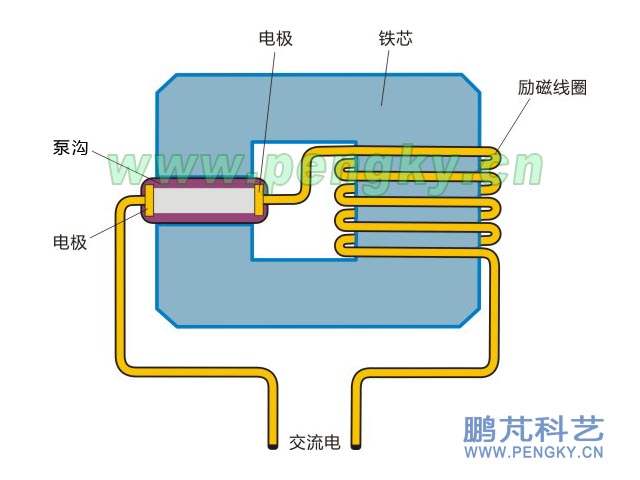

在圖4中顯示了電勵磁電磁泵的電路原理圖，勵磁線圈一端連接電源，另一端連接電極板，電流通過勵磁線圈再通過兩個電極板。電勵磁電磁泵可用直流供電，缺點是產生特大直流電流較困難。電勵磁電磁泵可用交流供電，交流供電的優點是可在旁邊設一個輸出大電流的變壓器，直接為電磁泵供電。雖然交流供電產生的是交變磁場，但通過兩電極間的電流是同步交變的，故產生的推力的方向是不變的。采用交流供電的缺點是在導電流體中會感生出渦流，渦流只會產生熱量，會降低了泵的效率。

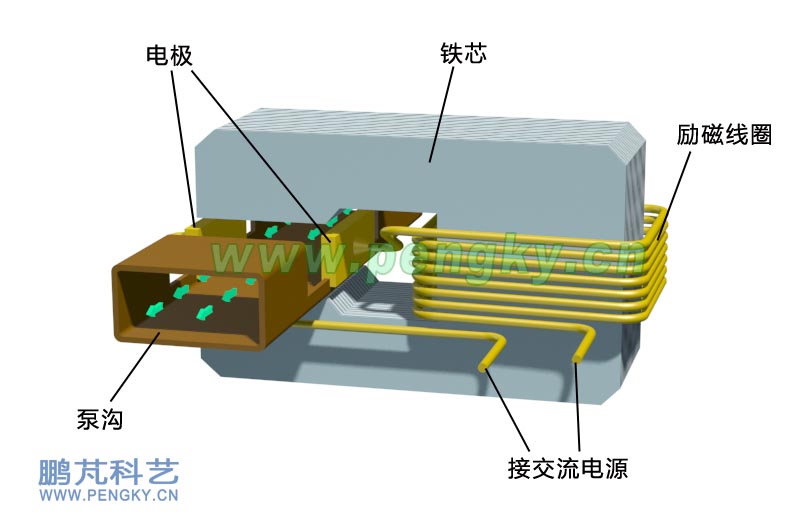

電勵磁電磁泵可以輸送大流量的導電流體，啟停快。圖5是從另一角度看電勵磁電磁泵。

傳導式電磁泵和感應式電磁泵沒有任何轉動部件，泵的磨損很小，大大減小了泵的維護工作，電磁泵的主要缺點是效率比機械泵要低，但電磁泵可以輸送一些普通機械泵不能輸送的液體，廣泛用在波峰焊機的液態焊錫輸送；有毒的重金屬輸送，如汞、鉛等；在核動力工業中用于輸送化學性質特別活潑的金屬，如鈉、鉀、鈉鉀合金；在鑄造企業中可以用來做鋁、鎂等活潑金屬的定量泵，據報道已有鋼鐵廠用電磁泵輸送鐵水的試驗。

還有一種電磁泵結構類似電磁閥,它以交流電為工作動力,電流通過電磁繞組形成交變固定磁場,帶動泵內柱塞往復運動,推動液體輸出，屬于機械泵，本欄目不討論這種電磁泵。
