| 水平軸風力發電機組附件安裝 |
| Installation of Accessories for |
| Horizontal Axis Wind Turbines |
水平軸風力發電機組主要附件有：潤滑油站，液壓站，機艙控制柜，地板，跨梯，機殼框架，油冷器。 |
| 1. 安裝潤滑油站，液壓站與控制柜 |
水平軸風力發電機組有許多部件需要潤滑，主軸軸承，變槳系統、偏航系統、發電機等都有各自的自動油潤滑裝置。潤滑用油大戶是齒輪箱，潤滑油站對齒輪箱供油進行潤滑，流動的油潤滑齒輪同時還帶走齒輪運轉產生的熱量。從齒輪箱流出的油通過散熱器降溫回到潤滑油站，再注入齒輪箱循環使用。 液壓站向整個機組的液壓設備提供驅動力。 |
 |

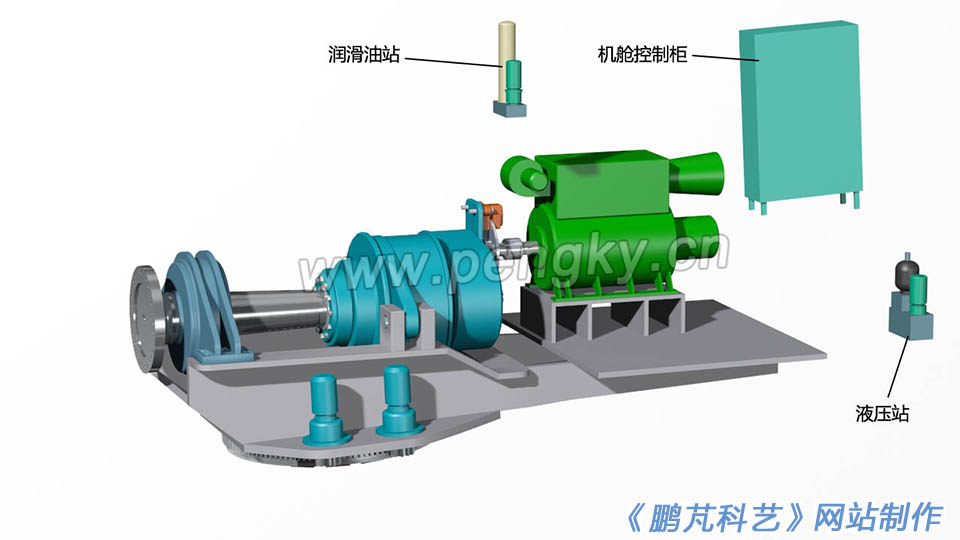

| 圖1 ?風力發電機組待安裝的附件 |
潤滑油站安裝在齒輪箱旁。液壓站一般安裝在機艙后部。機艙控制柜安裝在發電機側面 |
 |

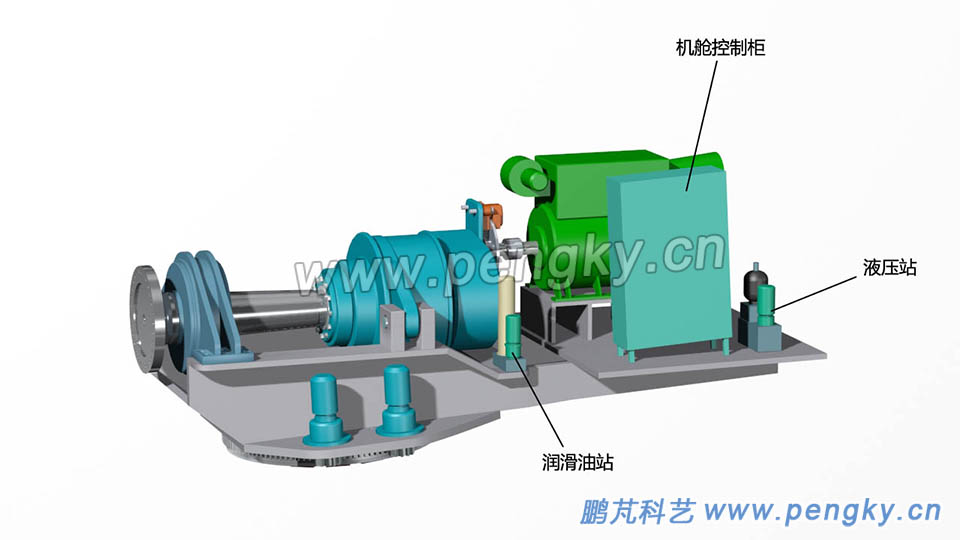

| 圖2 ?風力機的潤滑油站與液壓站與控制柜完成安裝 |
| 2. 安裝平臺地板與跨梯 |
在機艙內安裝水平的工作平臺，平臺由3塊地板組成。為方便機艙兩側通行，在主軸上方架設跨梯。 |
 |

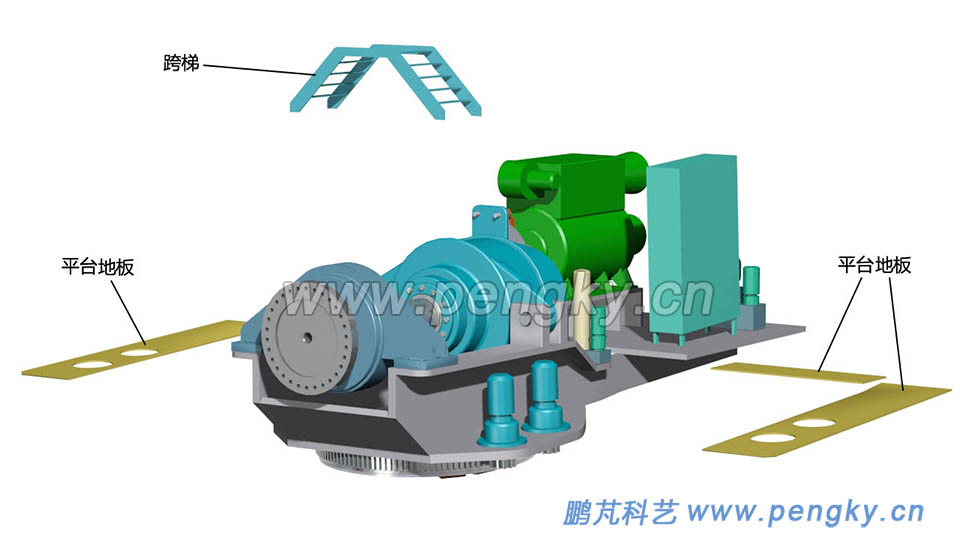

| 圖3 ?風力機機艙備安裝的地板與跨梯 |
風力機機座安裝好地板與跨梯 |
 |

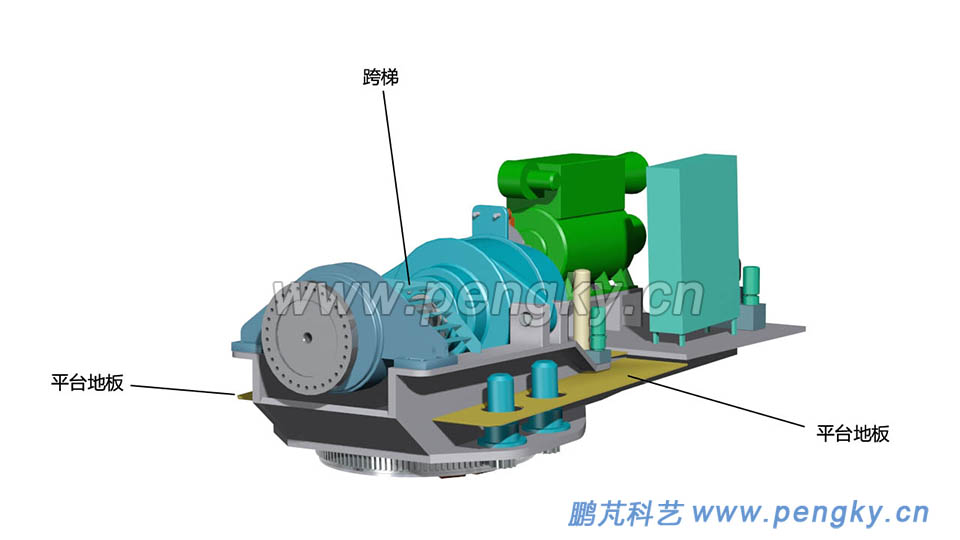

| 圖4 ?風力機機艙安裝好地板與跨梯 |
| 3. 安裝機殼框架油冷器 |
機艙內主要設備安裝結束，安裝機殼框架以備機殼安裝，模型的框架較簡單，分上、左、右三部分，實際的框架要復雜些。從齒輪箱出來的潤滑油到潤滑油散熱器降溫，散熱器內有風扇，安裝在機艙上方，熱空氣從機艙頂部排出。 |
 |

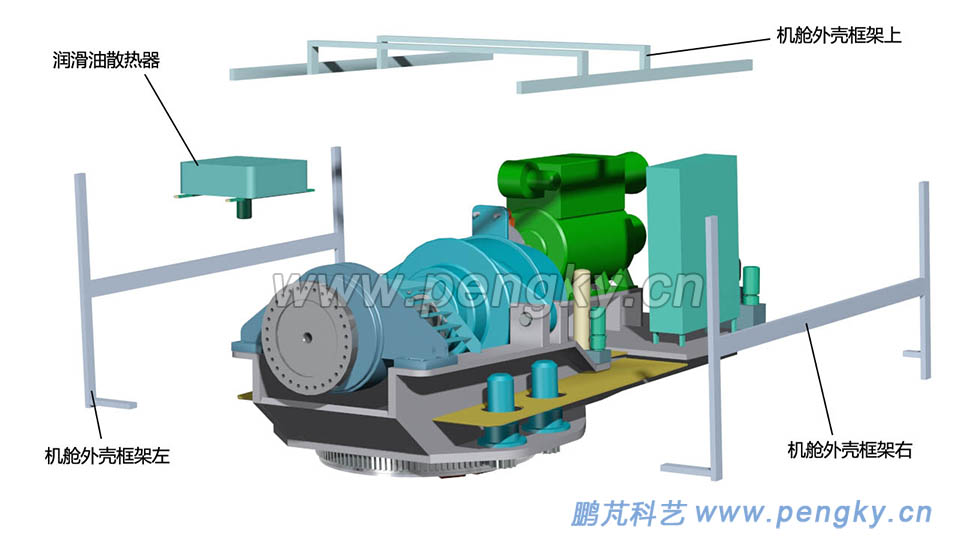

| 圖5 ?風力機機殼框架與潤滑油散熱器 |
完成安裝風力機機殼框架與潤滑油散熱器 |
 |

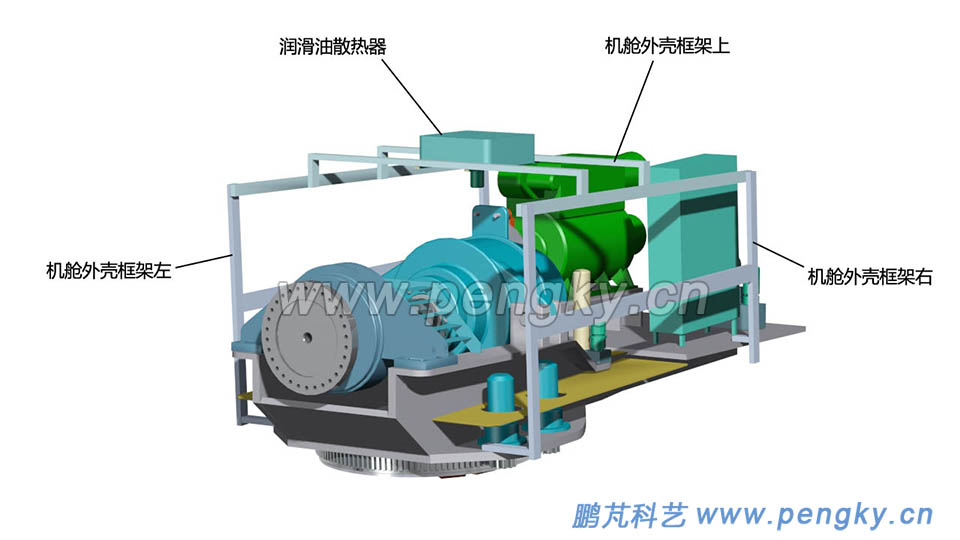

| 圖6 ?安裝好機殼框架與潤滑油散熱器 |
| 4. 安裝機殼 |
模型的機殼分上、左、右三部分，根據工藝要求按順序安裝。 |
 |

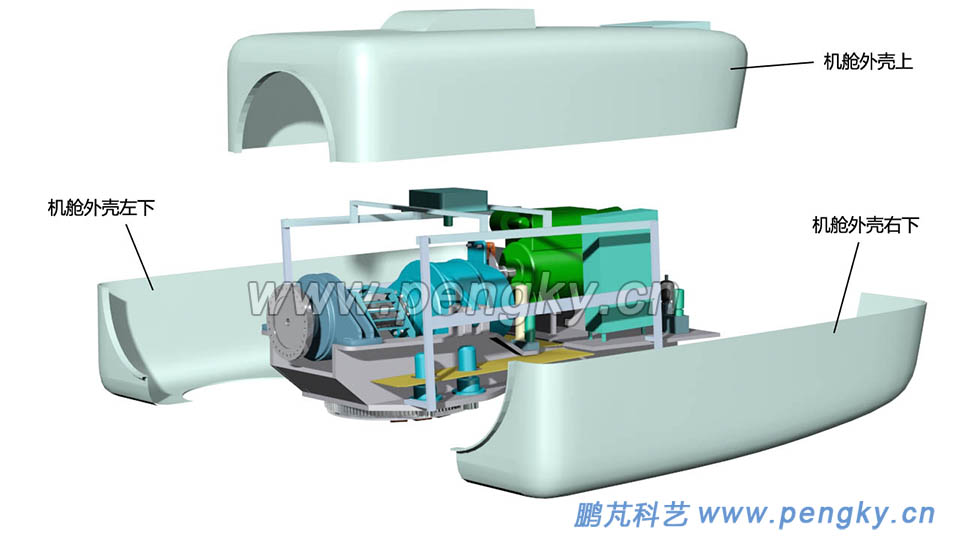

| 圖7 ?風力發電機組的機艙外殼分三部分 |
機艙外殼安裝完畢 |
 |

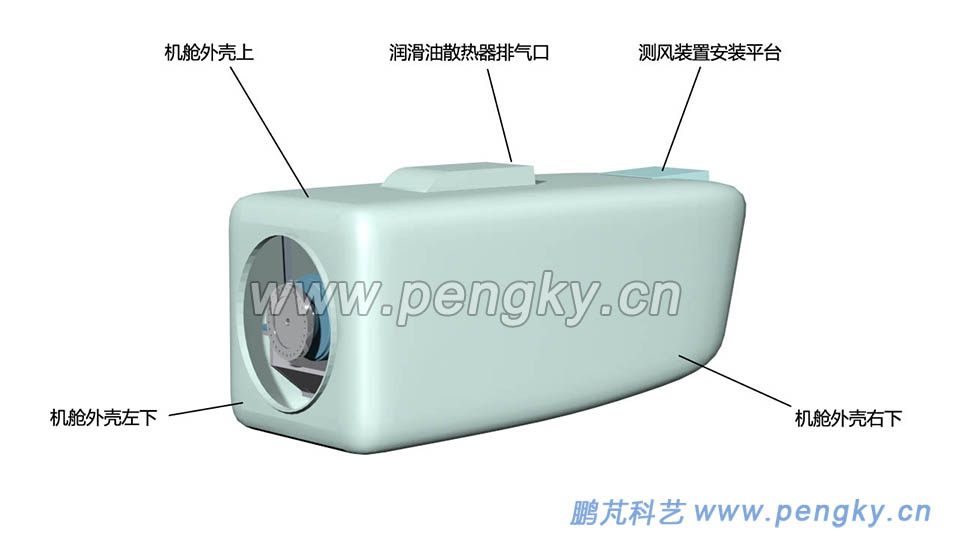

| 圖8 ?裝配好的風力發電機機艙外殼 |
機艙外殼頂部有潤滑油散熱器的排氣口與測風裝置安裝平臺，在后部還有發電機散熱器的排出口。 下面是水平軸風力發電機組附件的安裝順序動畫 |
| 水平軸風力發電機組附件的安裝順序動畫 |
 |
課件動畫僅表示部件安裝的起始與結束狀態，不涉及具體裝配路徑與操作。為簡潔清晰，動畫中存在一物體穿越另一物體現象，請勿誤解。 |
|
