水平軸風力發電機組偏航系統總成裝配 |
Horizontal Axis Wind Turbine Yaw System Assembly |

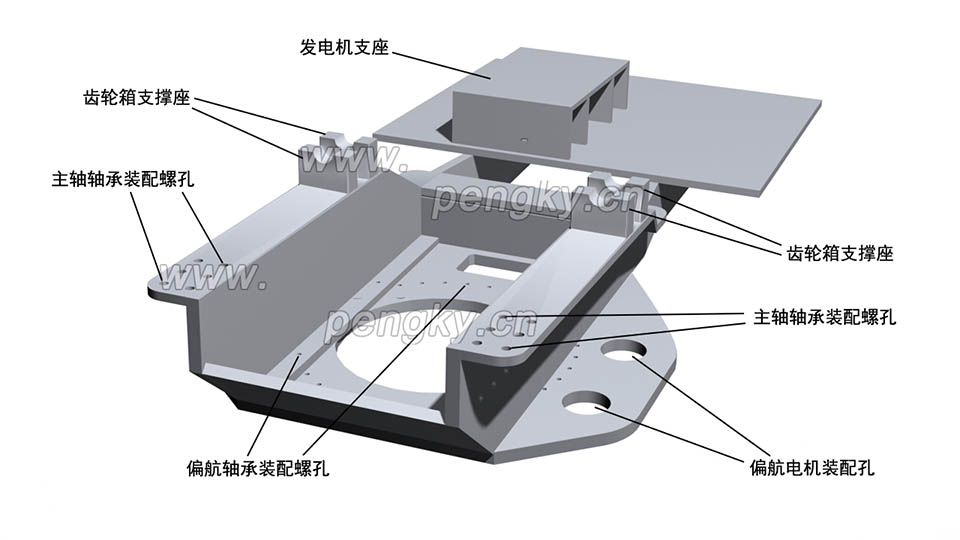

偏航系統是風力發電機實現對風控制的部分，保持機艙與風向一致，使風力發電機盡可能多的獲取風能。同時也是水平軸風機的重要承載部件。主要由偏航軸承、偏航驅動電機、偏航制動盤、偏航制動器、機艙底座組成。有關偏航系統的工作原理參見“風力機對風裝置”課件。 偏航部件直接安裝在底座上，圖1是風力發電機的機艙底座，風力機的底座也稱為底盤或機座。 |
 |
| 圖1 風力發電機的機艙底座 |

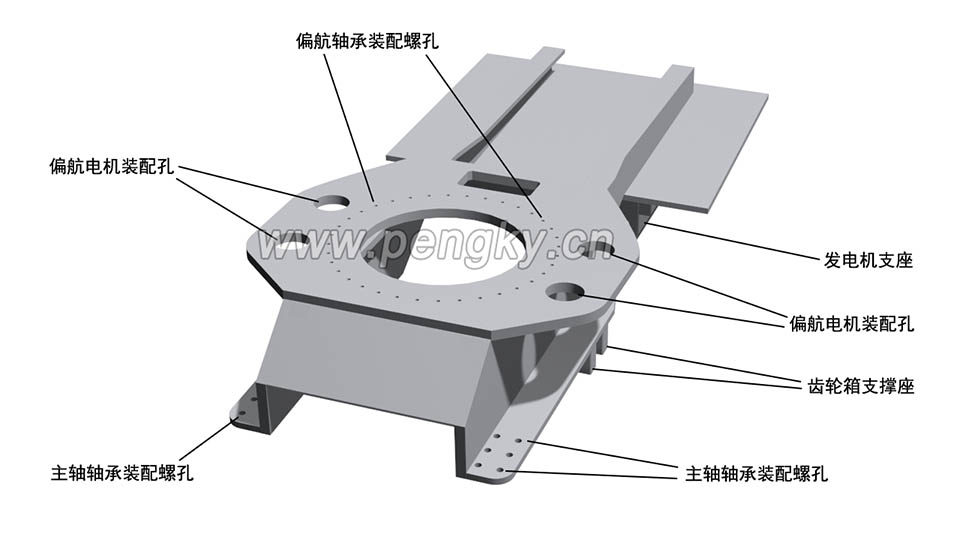

偏航部件多數安裝在底座下方，為方便裝配，要把底座翻轉過來進行裝配，圖2是翻轉的風力發電機的機艙底座。 |
 |
| 圖2 ?翻轉的風力發電機的機艙底座 |
| 1. 安裝偏航軸承 |

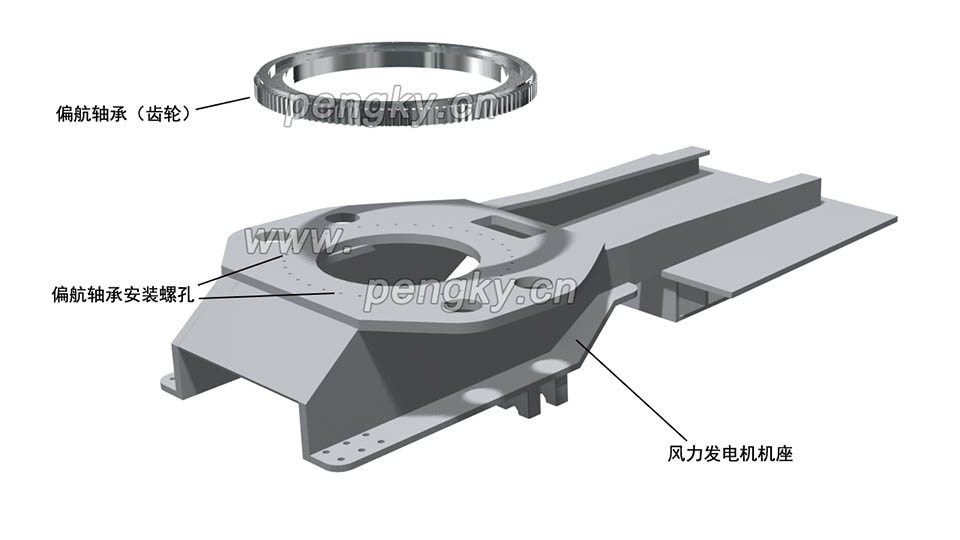

偏航軸承外圈就是偏航齒輪，將偏航軸承內圈用螺栓直接安裝在底座上，見圖3。 |
 |
| 圖3 ?風力發電機偏航軸承的安裝 |

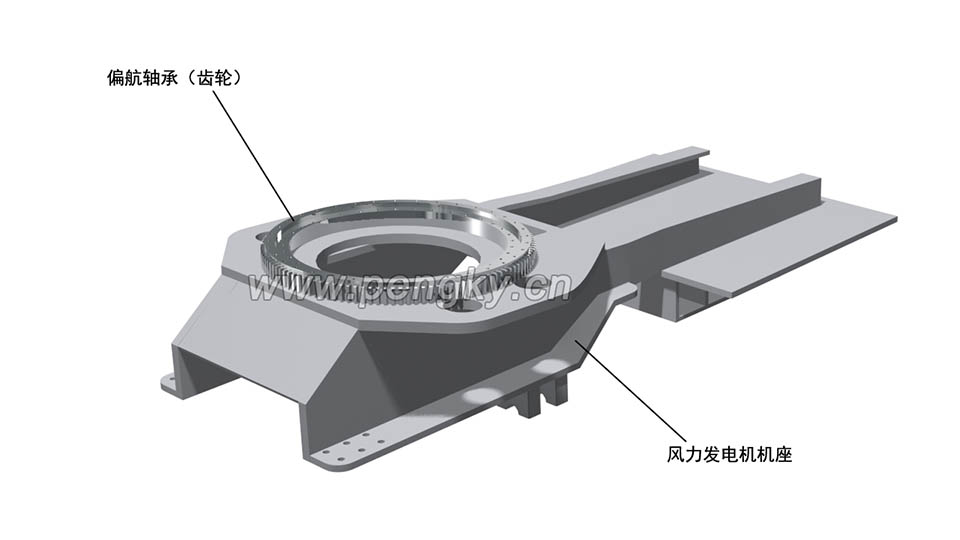

圖4是安裝好偏航軸承的底座 |
 |
| 圖4 ?安裝好偏航軸承的風力發電機底座 |
| 2.安裝偏航制動盤 |

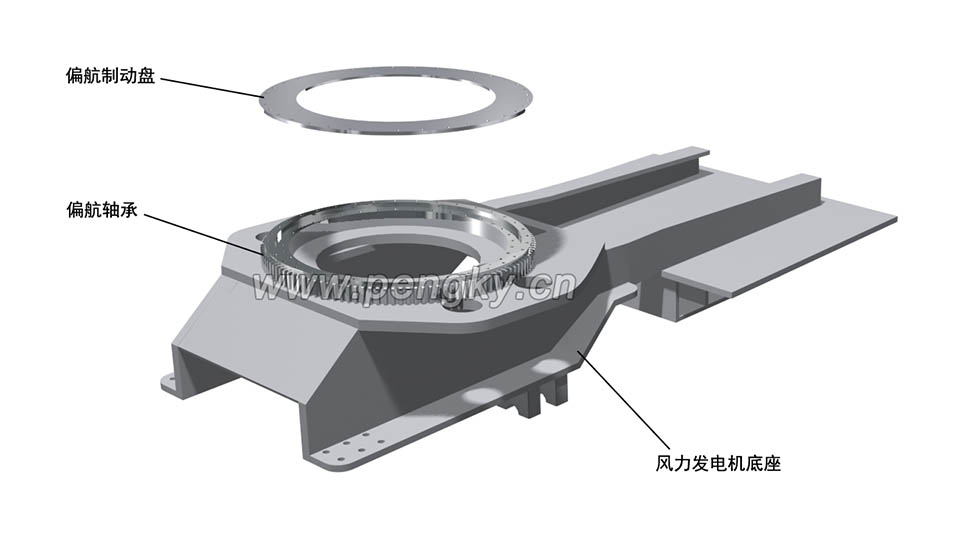

偏航制動盤也叫偏航剎車盤，圖5是底座與準備安裝的制動盤。 |
 |
| 圖5 ?在風力發電機底座上安裝制動盤 |

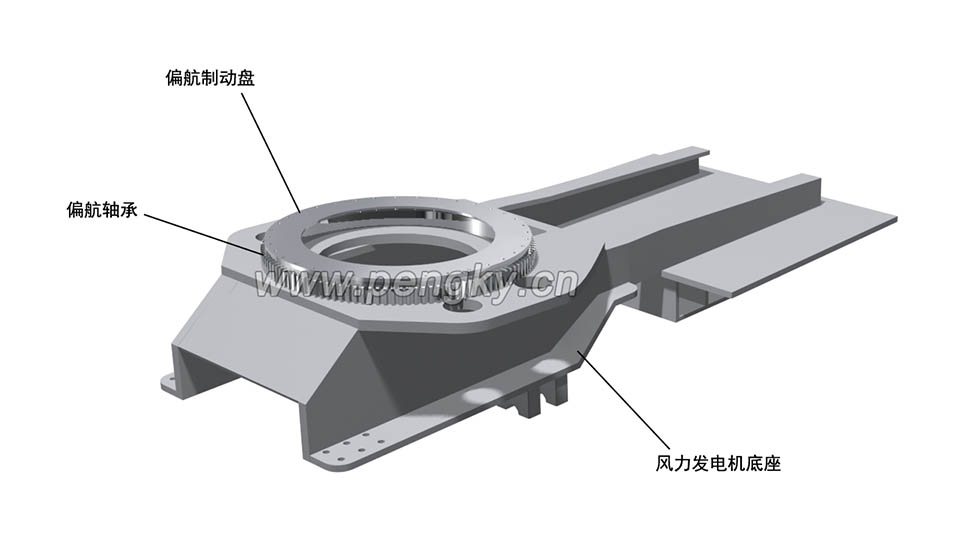

用螺栓把制動盤裝配在偏航軸承外圈上，圖6是安裝好制動盤的風力發電機底座。 |
 |
| 圖6 ?安裝好制動盤的風力發電機底座 |
| 3. 安裝偏航制動器 |
偏航制動器也叫偏航制動卡鉗（剎車卡鉗），風力發電機安裝有多個制動器，本模型有8個。 |
 |

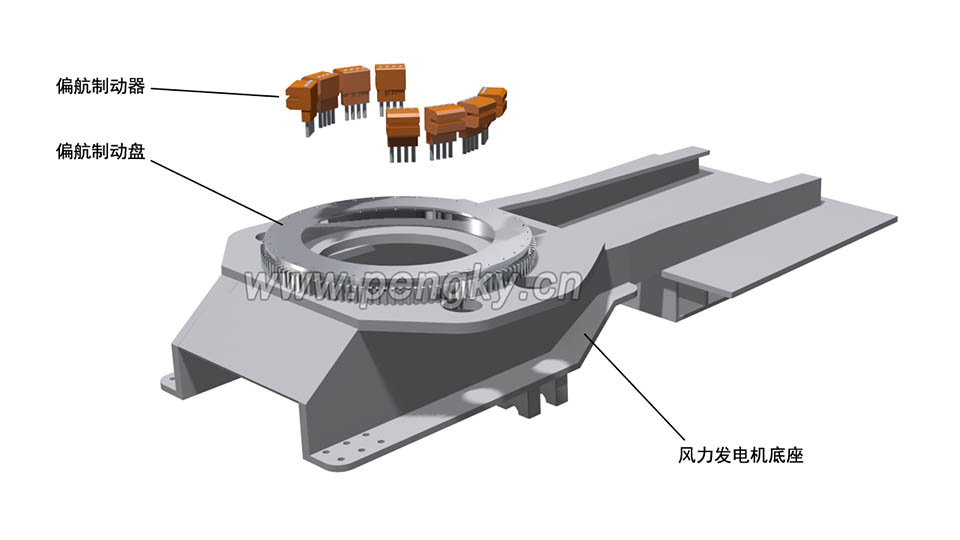

| 圖7 ?風力機底座與偏航制動器 |

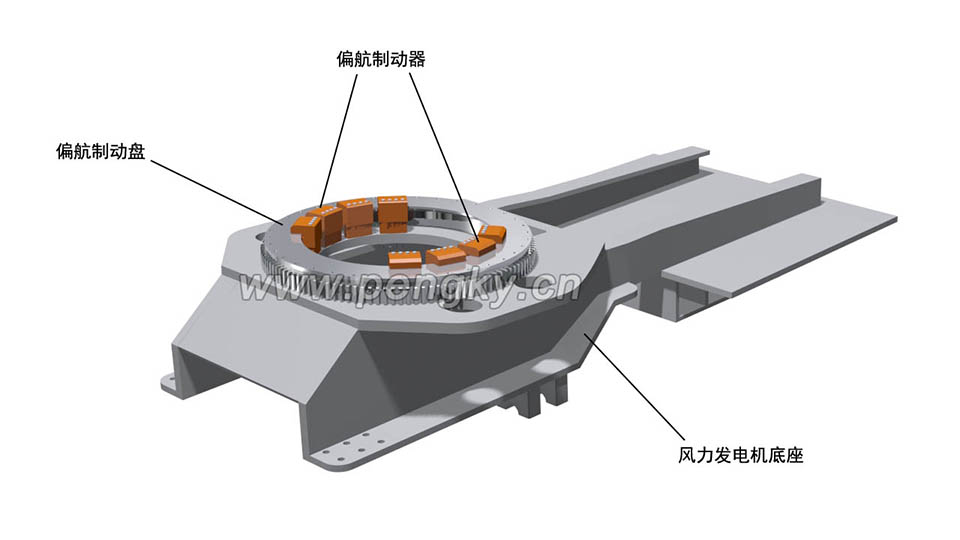

用螺栓把偏航制動器安裝到底座上。 |
 |
| 圖8 ?風力機偏航制動器安裝在底座上 |
| 4. 安裝風力機偏航驅動電機與偏航位置編碼器 |

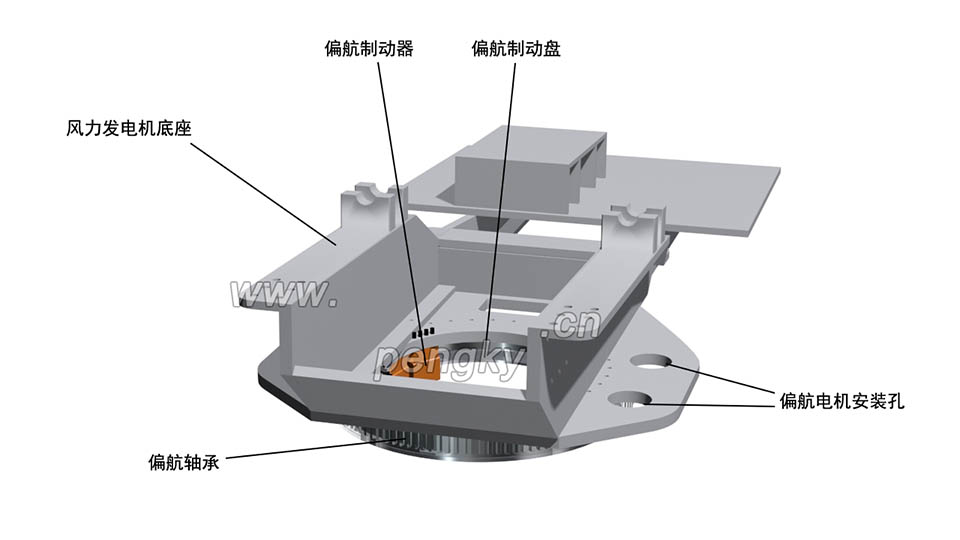

完成以上安裝以后的安裝要把底座翻轉回來進行，見圖9。 |
 |
| 圖9 ?翻轉到正向的風力機底座 |

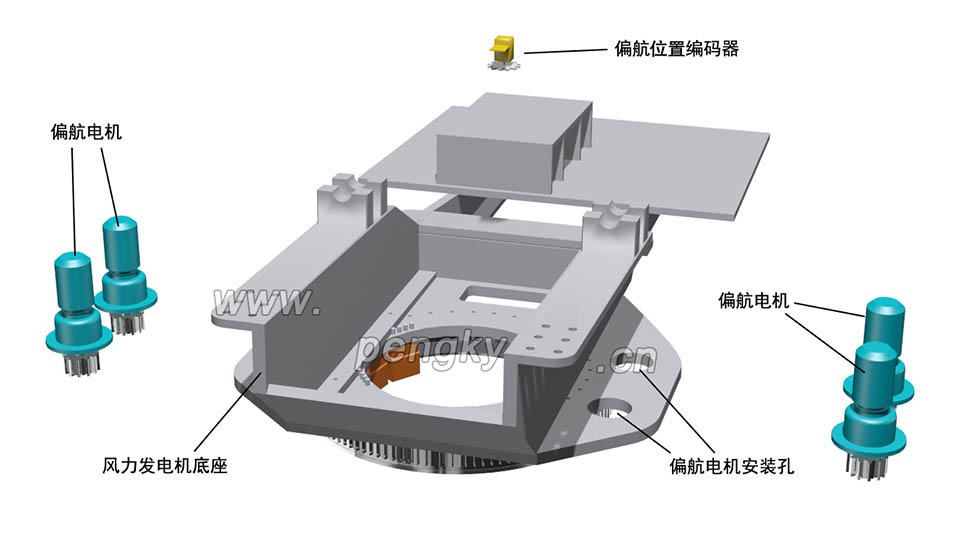

風力發電機組的偏航由4個偏航電機驅動，4個偏航驅動電機安裝在底座的安裝孔內。偏航位置編碼器也安裝在底座上。 |
 |
| 圖10 ?偏航驅動電機與偏航位置編碼器與風力機底座 |

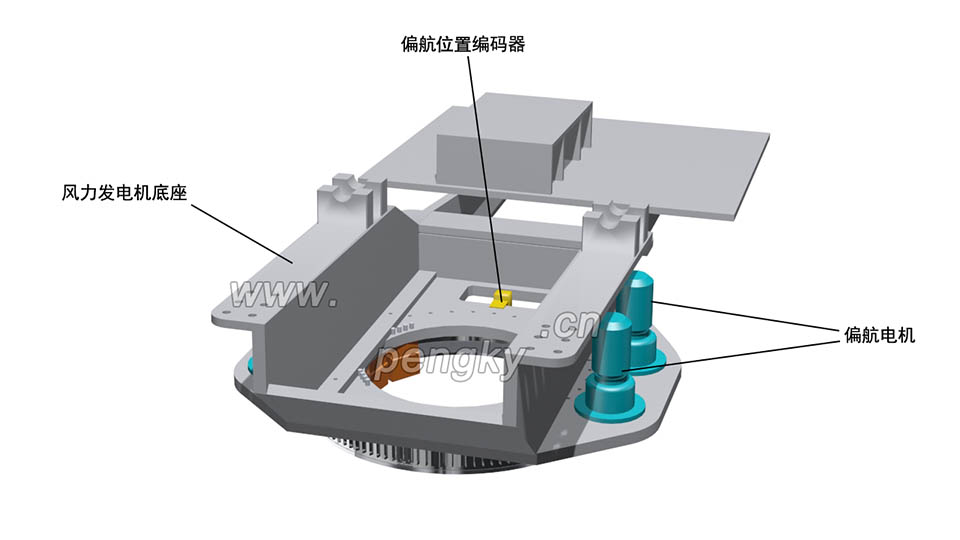

偏航驅動電機與偏航位置編碼器安裝到風力機底座上，見圖2-11 ? |
 |
| 圖11 ?風力機偏航驅動電機與偏航位置編碼器安裝到底座上 |
風力發電機偏航系統主要部件安裝到此結束。下面是偏航系統裝配動畫 |
| 水平軸風力發電機組偏航系統裝配動畫 |
 |
課件動畫僅表示部件安裝的起始與結束狀態，不涉及具體裝配路徑與操作。為簡潔清晰，動畫中存在一物體穿越另一物體現象，請勿誤解。 |
|
