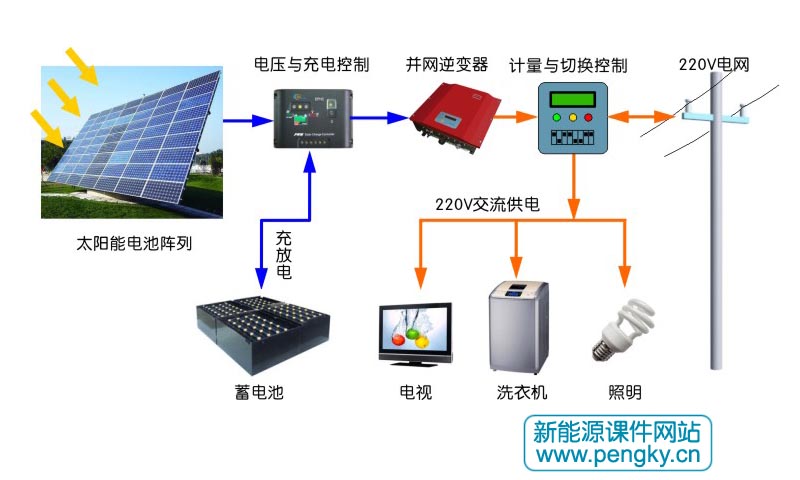

分布式光伏發電裝置是用戶自行安裝在用戶側的發電裝置，主要是就近解決用戶用電問題，減少對電網供電的依賴，再通過并網實現供電差額的補償與外送，也就是說在陽光充足時發出的電除了自用還向電網輸出；在自發電（含蓄電池存儲電）不夠用時再從電網引入電補充使用。有些分布式光伏發電裝置沒有蓄電池，在光伏發電不夠用是直接使用電網供電。圖1是分布式并網光伏發電系統組成示意圖。

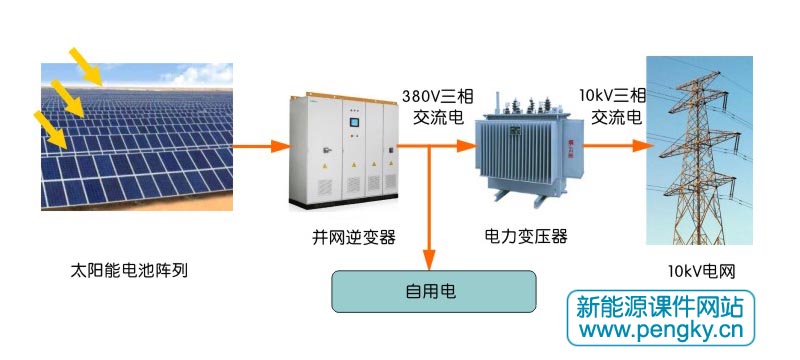

集中式光伏并網發電系統是指利用荒漠地區和相對穩定的太陽能資源建設的大型光伏電站，由許多光伏組件與逆變器組合后輸出380V三相交流電，再通過電力變壓器升壓后接入高壓輸電網。圖2是集中式并網光伏發電系統組成示意圖。

實現并網首先要保證并網兩側的相序相同，保證電壓，相位、波形等要盡量一致，主要有：并網逆變器輸出電壓和市電電壓值相等，壓差應在 10% 以內； 并網逆變器輸出頻率與市電頻率相同，頻差不超過 0.3Hz ；并網逆變器輸出電壓和市電電壓波形相同，各相位差盡量一致。

并聯合閘瞬間，并網逆變器輸出與電網對應相的電位相同、相位相同，即并網逆變器輸出與電網的回路電勢為零。

光伏并網系統的輸出裝置是并網逆變器，并網逆變器是并網光伏發電系統的核心部件和技術關鍵。它將光伏陣列發出的直流電轉換為與電力網相同的交流電，在“SPWM逆變器原理”一節介紹了直流電轉換為交流電的原理。與離網逆變器不同的是，并網逆變器對轉換輸出交流電的頻率、電壓、電流、相位有嚴格要求，還要控制輸出交流電的有功與無功、電能品質（電壓波動、高次諧波），使轉換后的交流電的電壓、相位、頻率與電網的交流電一致。

并網逆變器包括控制器、變換器與逆變器，并網逆變器除了直流到交流電的轉換外還必須有如下主要功能：

根據日出到日落的日照條件，根據不同的外界溫度和太陽光照強度條件下，使光伏陣列盡量保持最大功率輸出的工作狀態；并網時抑制高次諧波電流流入電網，減少對電網的影響。排解異常情況，保障系統安全運行。

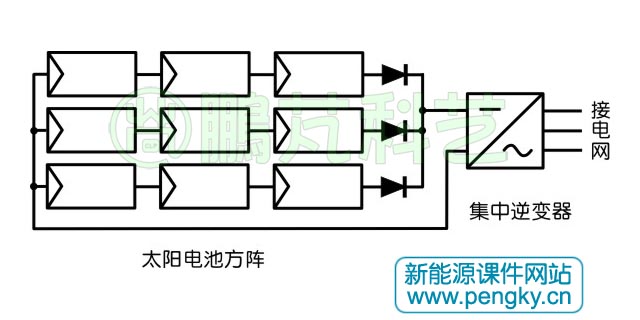

單塊太陽電池組件工作電壓一般為十幾伏到四十幾伏，輸出電流也有限，把一定數量的太陽電池組件串聯成太陽電池組件串（簡稱組串），再根據現場條件和太陽電池方陣輸出的電流、電壓、功率和并網需求對太陽電池組件串與逆變器進行連接。連接方式多種多樣，歸納起來主要有3種連接方式。

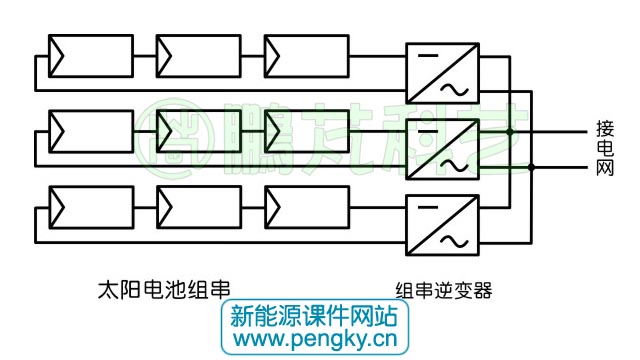

每個太陽電池組件串單獨連接一臺逆變器，組成“組串逆變器”，多個規格相同的組串逆變器在在交流側與電網并接。由于每個組串逆變器都有獨立的最大功率跟蹤單元，在各組件串光照不同時也可保證工作在最佳工作點，提高了系統效率。這種組合方式主要應用于中大型光伏電站、大型屋頂光伏并網發電系統。圖4是組串逆變器連接示意圖。

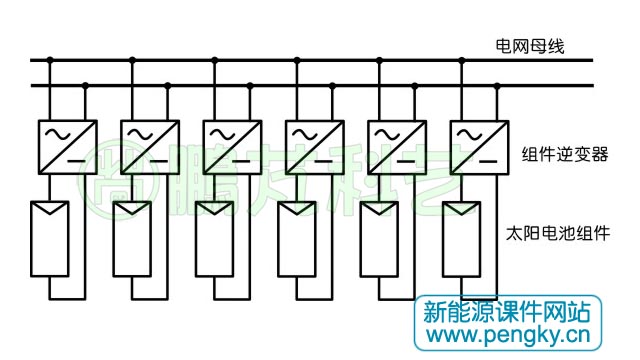

每個組件連接一臺逆變器，組成一個AC光伏模塊，多個AC光伏模塊的交流側并入低壓電網，由于每AC光伏模塊都有獨立的最大功率跟蹤單元，可得到較高的效率，模塊化結構使系統組成方便，擴展容易；但成本較高，主要應用在小型光伏發電系統。圖5是組件逆變器連接示意圖。

并網逆變器與電網絕緣隔離

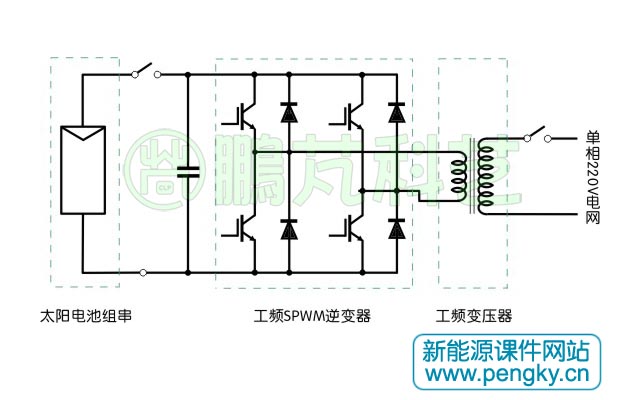

將光伏陣列的直流輸出逆變?yōu)榻涣麟姾螅ㄟ^工頻變壓器實現并網。工頻變壓器的體積與重量大，現在已較少應用。圖6是工頻變壓器隔離的逆變器示意圖。

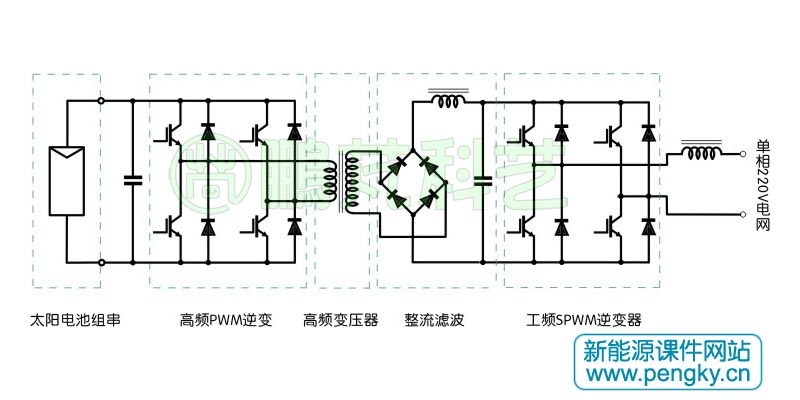

高頻變壓器隔離方式主電路由太陽電池陣列直流輸入，經過高頻逆變器轉換成高頻交流電壓，經高頻變壓器提升電壓后，再經高頻整流電路轉換成直流電，最終經過工頻逆變器輸出工頻交流電。高頻PWM方波頻率達20kHz以上，故高頻變壓器體積小重量輕，整流后的濾波電容也小很多，可使裝置小型化、集成化。但與工頻變壓器隔離相比，電路構成、控制方式均比較復雜，由于經過兩級轉換，系統的效率也有所下降。

由于高頻PWM逆變電路、高頻變壓器、高頻整流濾波組成了DC-DC變換電路，輸出的直流電到工頻SPWM逆變電路生成工頻交流電，故也稱為兩級式逆變器。圖7是高頻變壓器隔離的逆變器示意圖。

在無變壓器絕緣方式的主電路中，光伏陣列的直流輸出經過直流變換器升壓至合適的電壓值，再通過工頻逆變器實現交流輸出。沒有變壓器使體積減小、質量減輕，還具有效率高、成本較低的特點。

無變壓器形式主電路沒有變壓器對輸入和輸出隔離絕緣，整個太陽電池陣列必須對地浮空，電路任何地方都不可接地。由于太陽電池組件與電路存在對地電壓，必須有絕緣保護，有對地的漏電流保護開關。只要采用保護措施，是可以保證主電路和控制電路運行的安全性。無變壓器形式已成為目前主流的并網逆變器主電路結構。無變壓器隔離絕緣的光伏系統輸出電壓不能太高，一般輸出電壓為單相220V（民用電壓）或三相380V（工業低壓用電），若要并入高壓電網還得使用電力變壓器升壓，見圖2。
