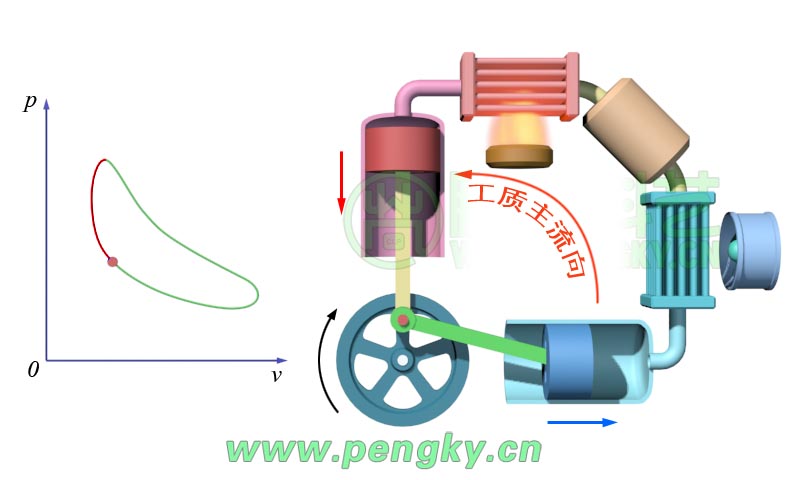

第二階段運行過程是，飛輪慣性力推動冷活塞向左移動到氣缸頂部、熱活塞向下移動到氣缸中部（圖4是該階段結束狀態），在過程中工質體積變化不大，工質從冷氣缸進入熱氣缸，在經過回熱器與加熱器時吸收大量熱量，工質氣壓迅速上升。圖3左側是工質的p-v圖，循環曲線紅色段是該階段的變化曲線，曲線上的紅點是變化起始點。

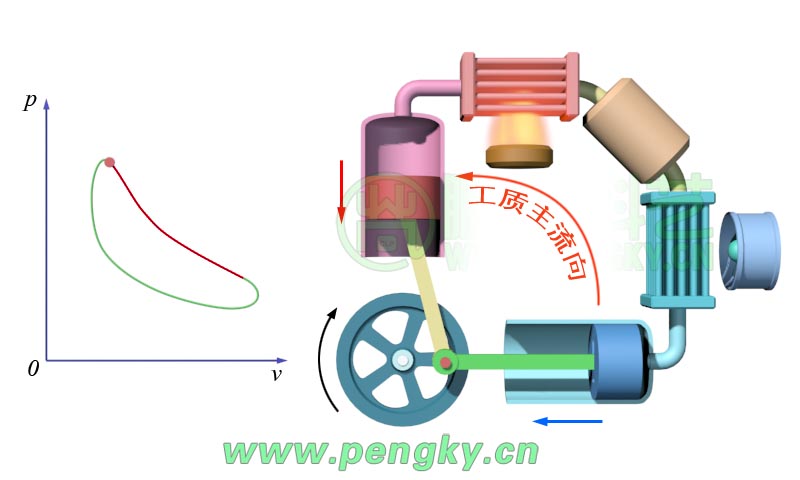

運行下一步進入第三階段，圖4是運行第三階段起始狀態。

第三階段運行過程是，被加熱的高溫工質推動熱氣缸活塞向下移動，實現工質膨脹做功，熱源使熱氣缸中氣體在膨脹做功時溫度不變，減緩氣壓下降，熱活塞移動到熱氣缸端頭。圖4左側是工質的p-v圖，循環曲線紅色段是該階段的變化曲線，曲線上的紅點是變化起始點。

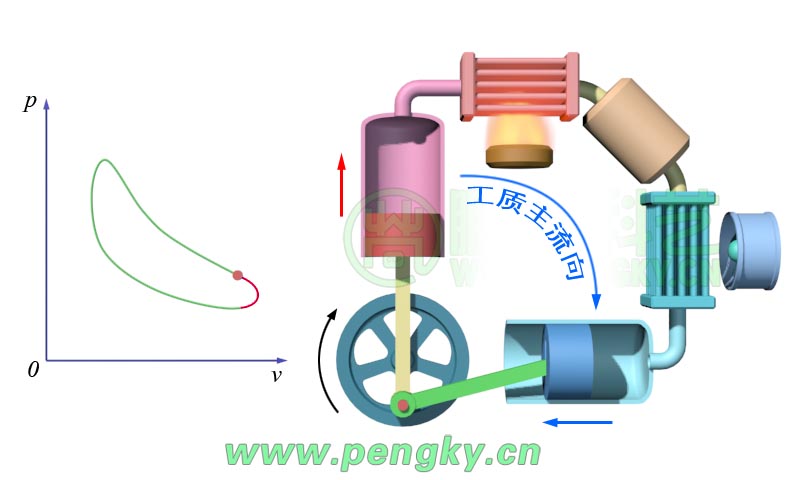

運行下一步進入第四階段，圖5是運行第四階段起始狀態。

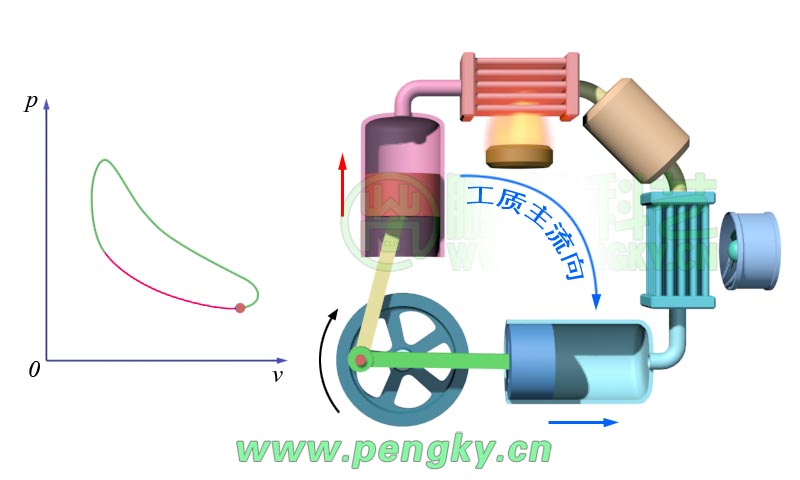

該階段運行過程是，飛輪的慣性力推動熱活塞向上移動到氣缸中部、冷活塞向左移動到氣缸端頭（圖2是該階段結束狀態），在過程中工質體積變化不大，工質通過換熱器時把部分熱量傳給換熱器，又經冷源吸收部分熱量，工質溫度下降。圖5左側是工質的p-v圖，循環曲線紅色段是該階段的變化曲線，曲線上的紅點是變化起始點。

該階段運行結束即整個循環完成，又進入第一階段起始狀態，開始下一個循環。

以上只是介紹了各個階段工質的容量、壓力、溫度的變化現象，連桿機構何時有力量推動活塞壓縮工質、工質什么情況下能推動活塞做功，是與曲柄銷的轉角位置密切相關，變化較復雜，從字面上一下子很難講清楚，有興趣的讀者可自己參考圖片與動畫分析琢磨。

以下是斯特林發動機模型的運行動畫，動畫左側的p-v圖是循環示意圖，僅供幫助理解運行過程。

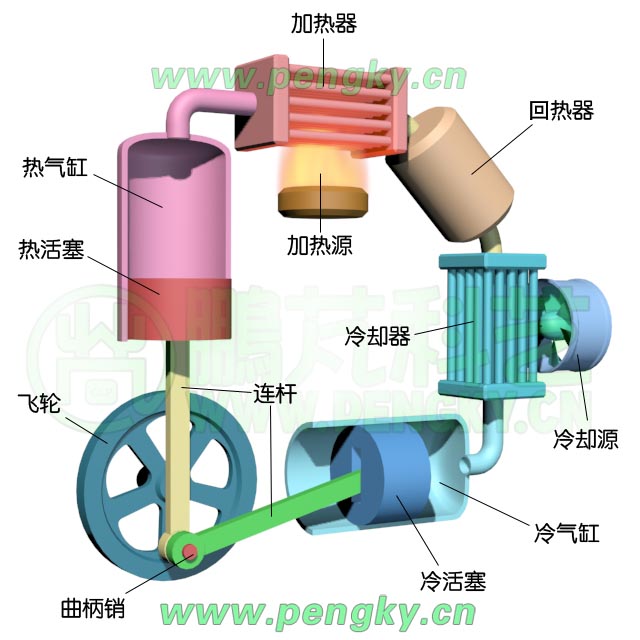

在斯特林發動機中最關鍵的部件是熱交換器，也就是加熱器、回熱器、冷卻器，它們直接影響發動機的性能，斯特林發動機之所以發展這么慢就是熱交換器的技術不成熟。例如，內燃機可在氣缸內燃燒，瞬間膨脹產生高壓推動活塞做功，而外燃機這個過程就慢多了，如果單靠加大加熱器容量與傳熱面積會增加流通容積影響性能，也會增加成本；回熱器的性能同樣直接影響發動機的效率。這方面的技術知識請讀者查閱相關技術資料或書籍。
