熱機中應用最廣的就是內燃機，燃油在氣缸中燃燒使氣體壓力上升推動發動機做功，目前汽車、船舶、飛機就是用內燃機作為動力，但燃油作為內燃機的燃料已日益枯竭。如果燃料不是在氣缸內部燃燒，就不需要昂貴的純凈燃油了，可以用多種燃料，例如生物質能、地?zé)崮埽貏e是直接用太陽能熱。利用燃料在氣缸外加熱氣缸內的工作介質來做功的發動機稱為外燃機，下面簡介外燃機的基本原理，蒸汽機與燃?xì)廨啓C(jī)也屬外燃機，但本欄目要討論的是另一種外燃機，它具有結構簡單，熱效率較高的特點，它就是斯特林發動機。

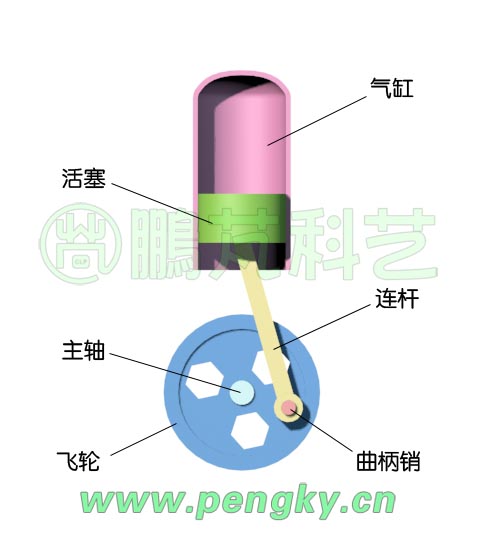

在討論斯特林發動機之前我們先看一個簡單的模型，如圖1所示，在一個氣缸里有一個活塞（為便于觀察活塞運動，氣缸為剖面），活塞可在氣缸里滑動，在主軸上裝有飛輪，飛輪上有曲柄銷通過連桿與活塞連接，活塞的往復運動可以帶動飛輪旋轉。在氣缸內充有氣體作為工質。

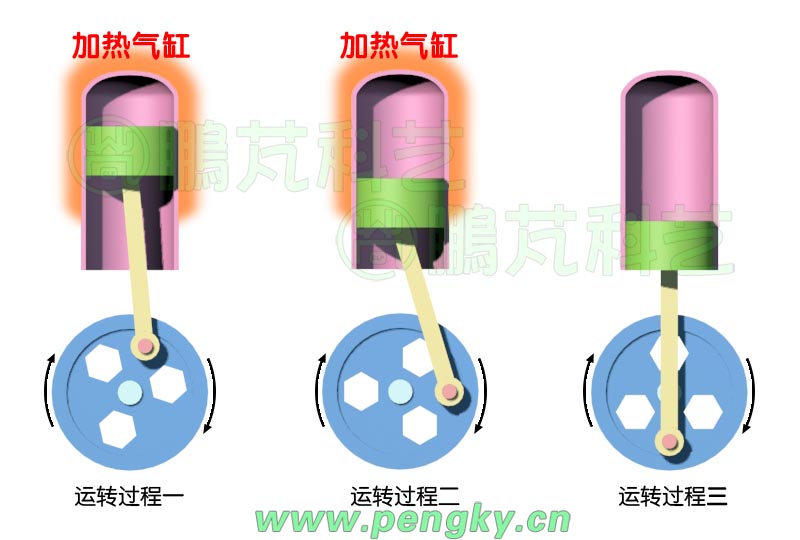

如何通過外面的熱源來使這個模型運轉起來，請看圖2，在左面“運轉過程一”的圖中看到，通過加熱氣缸使缸內氣體膨脹，推動活塞向下移動并帶動飛輪轉動。“運轉過程二”是膨脹氣體推動活塞運轉到氣缸中間位置，“運轉過程三”是膨脹氣體推動活塞運轉到氣缸終點位置，此時就要停止對氣缸加熱改為對氣缸冷卻。

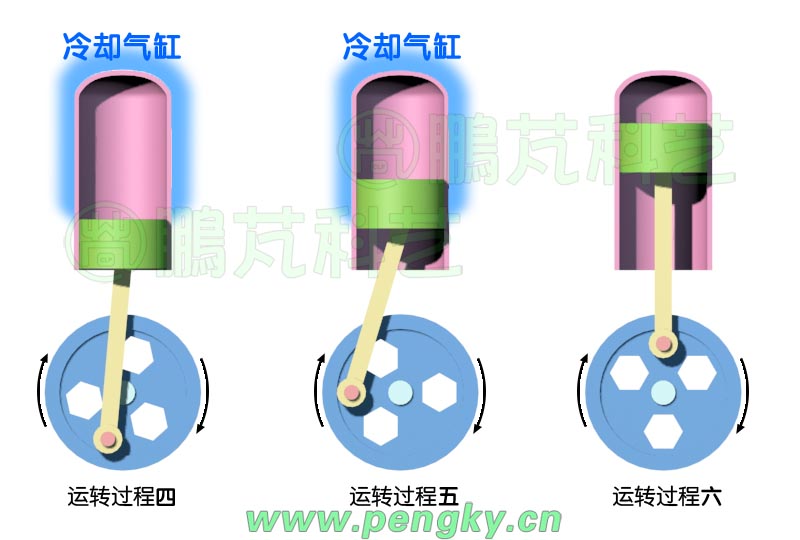

飛輪靠慣性繼續旋轉，見圖3“運轉過程四”，由于氣缸冷卻散熱，氣缸內氣體體積收縮，活塞受到向上的力，拉動飛輪繼續旋轉；“運轉過程五”是活塞運轉到中間位置；“運轉過程六”是活塞上升到氣缸頂部位置，停止對氣缸冷卻散熱，飛輪靠慣性繼續旋轉，又進入“運轉過程一”，開始新一輪的循環，這樣飛輪就會不停旋轉下去。

以上過程有動畫演示：

以上說明與演示僅僅是為了說明什么是外燃機，實際上是不存在這樣的外燃機，由于氣缸的熱容量大、傳熱速度不夠塊，不可能反復迅速加熱與冷卻氣缸與里面的氣體，所以無法實際應用。
