電磁感應轉速傳感器應用非常廣泛，本課件介紹其工作原理。

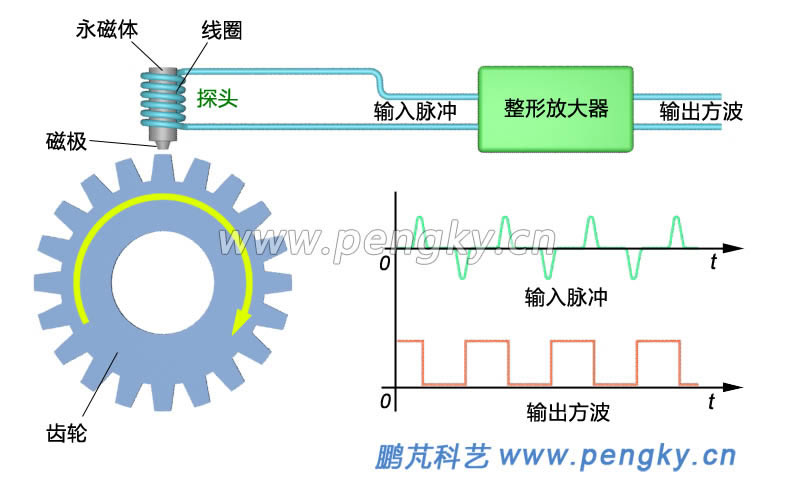

傳感器采用電磁感應原理，在被測軸端安裝一個軟磁性鐵質齒輪，齒輪與被測物體同軸旋轉，在齒輪的外圓周安裝探頭，見圖1。探頭由一個圓柱形永磁體鐵芯與線圈組成，線圈繞在鐵芯上，當齒輪的齒對著探頭時，鐵芯的磁通變大，當齒輪的齒槽對著探頭時，鐵芯的磁通變小。

當齒輪旋轉時，鐵芯的磁通周期變化，在探頭磁通增大時線圈輸出正脈沖，在探頭磁通減小時線圈輸出負脈沖，經整形放大器輸出方波脈沖信號，見圖1。

探頭每轉過一個齒就輸出一個方波脈沖，脈沖頻率與齒輪轉速成正比。圖中齒輪為20齒，若轉速為每秒80轉，輸出脈沖頻率為1600Hz，這就是測量轉速的原理。

下面再用動畫演示電磁感應轉速傳感器原理。

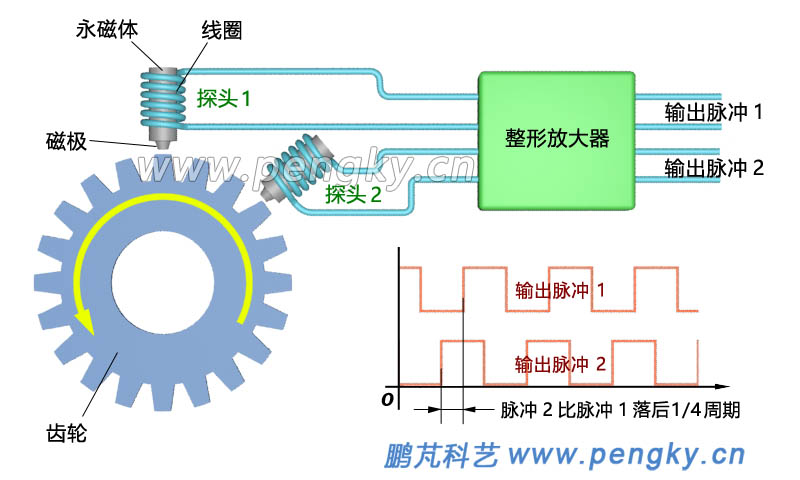

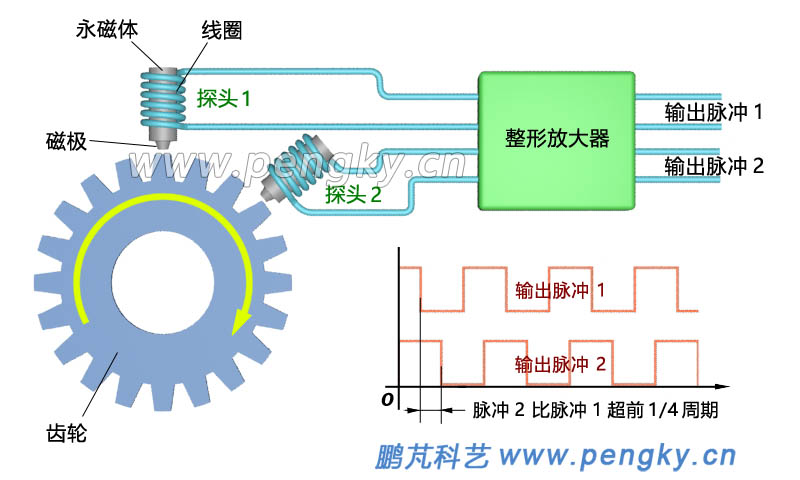

當齒輪反向旋轉時脈沖2比脈沖1落后1/4周期，見圖3。

通過對兩個脈沖的相位比較，就知道旋轉方向了。

下面的動畫直觀的演示了可測旋轉方向的電磁感應轉速傳感器的原理。

電磁感應傳感器也可以測量直線運動速度，只需把齒輪換為齒條即可。

電磁感應傳感器的優點是簡單，對溫度變化等環境條件要求不高，無需提供電源，工作穩定可靠。

電磁感應傳感器的缺點是無法測量低轉速，因?yàn)樗俣群艿蜁r(shí)，探頭磁通變化率太小，線圈感應電勢太小，不能正確測量；當然速度太高超出工作頻率范圍也無法工作。采用磁敏電阻傳感器可以解決這個問題
