在河流中上游或坡度較陡的山區河流上，常利用修建坡度平緩的引水道（渠道、隧洞或管道），把開發河段的坡降集中起來，形成水電站的水頭，這種開發方式稱為引水式開發。用引水道集中水頭的水電站，稱為引水式水電站。引水式水電站按引水的水流狀態分為有壓引水式水電站與無壓引水式水電站。 |
| ?? 有壓引水式水電站 |

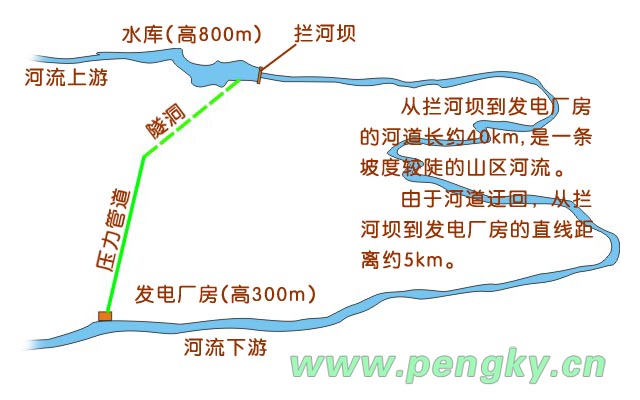

為了方便對有壓引水式水電站的理解，設定一個假想的地理模型，圖1就是該有壓引水式水電站的平面布置圖。這是一節坡降較陡峻的迂回流動的河段，從上游取水點到下游電站出水點的河道長達40km，但兩點間直線距離只有5km，而且兩點間落差達到500m，兩點間山體不太厚。電站工程主要是在上游取水點建一攔河壩形成水庫，從水庫挖隧洞與鋪管道連接到下游電站。 |
|

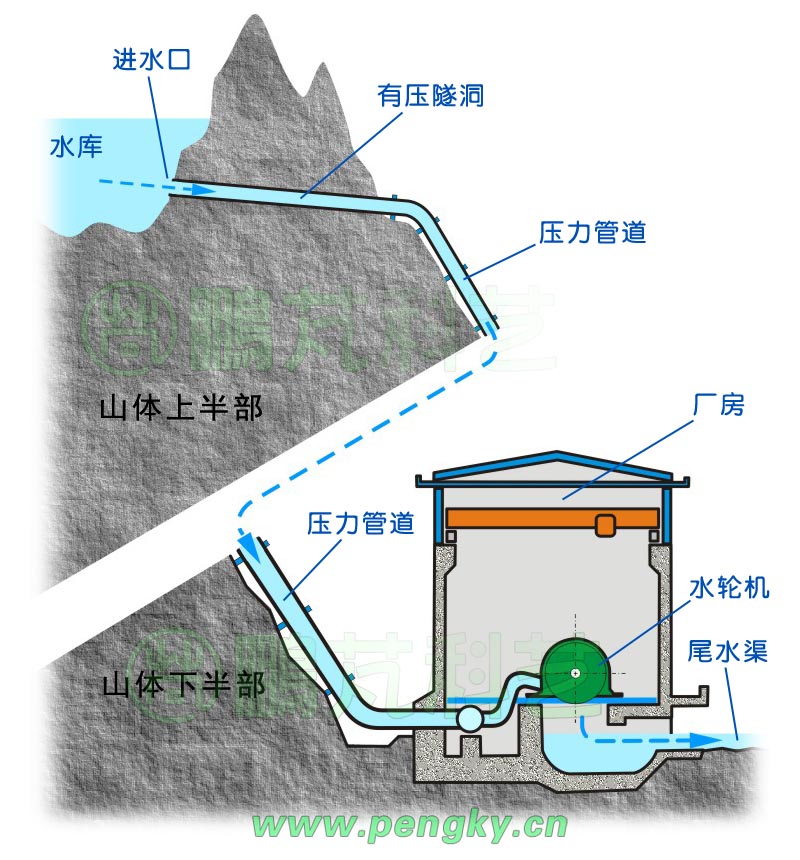

圖2是該引水式水電站的垂直剖面示意圖，因?yàn)楦呱缴系乃畮炫c山下的發電廠房距離遠無法在圖中全面表示，把高山上的水庫與山下的發電廠房分兩塊繪制，中間的藍色箭頭線表示上方壓力管道與下方壓力管道是同一根管道。從水庫挖3km隧洞穿過山體，再鋪設3km壓力管道通向下游電廠廠房。 |
|

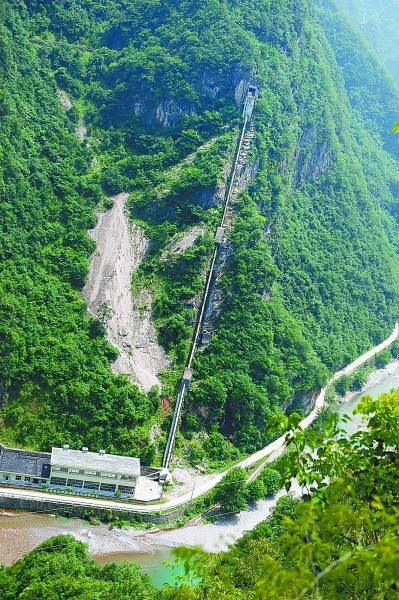

由于該引水式水電站的引水道（壓力隧洞、壓力管道）內是充滿有壓力的水流，稱為有壓引水式水電站。 圖3是某小型引水式水電站長達數百米的引水管道與發電廠房。 |
|
一些大型引水式水電站的引水道全部由壓力隧洞組成。 |
| ?? 無壓引水式水電站 |

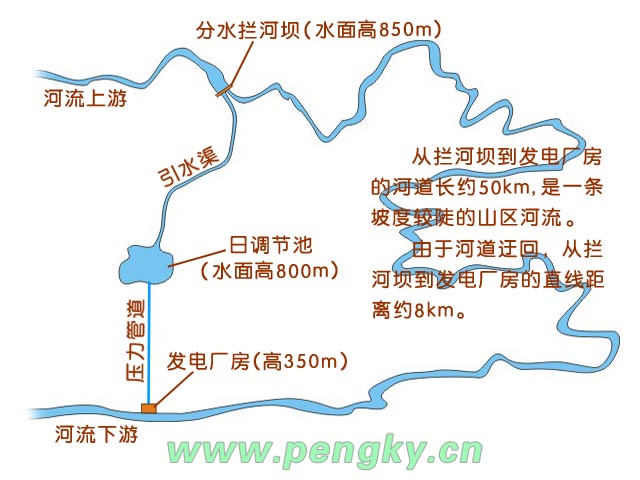

為了方便對無壓引水式水電站的理解，也設定一個假想的地理模型，圖4該有壓引水式水電站的平面布置圖。這也是一節坡降較陡峻的迂回流動的河段，從上游取水點到下游電站出水點的河道長達50km，但兩點間直線距離為8km，而且兩點間落差達到500m。其地理構造上另一特點是從上游取水點到下游電站方向有一段較平緩的地帶通向下游電站出水點的附近。 |
|

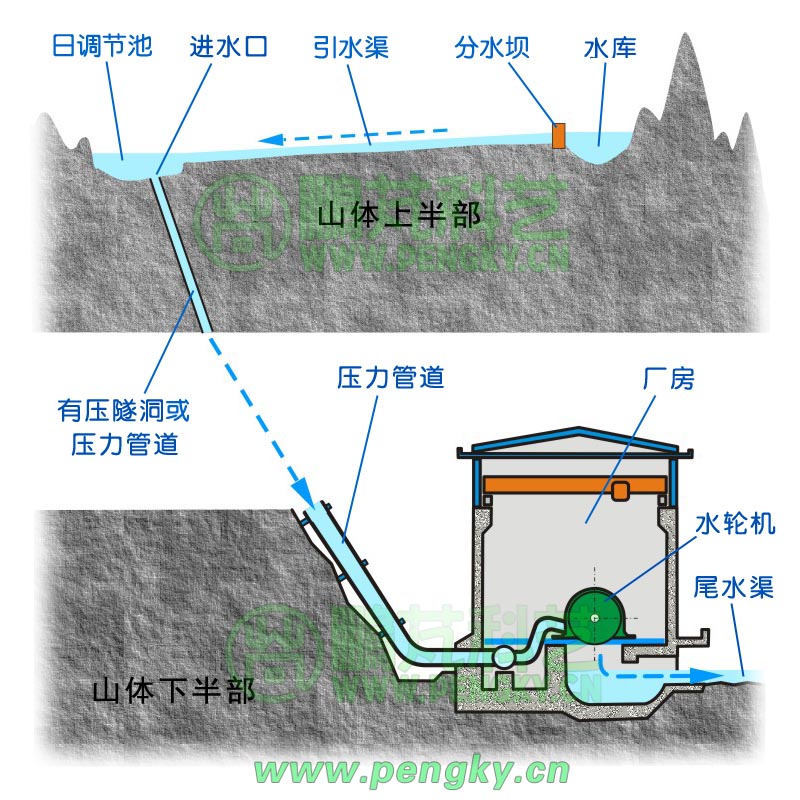

電站工程主要是在上游取水點建一低壩進行分水，開鑿7km引水渠把水引到離下游電站不太遠的蓄水池（日調節池），再從蓄水池用2km長的壓力管道把水引進水電站。由于引水渠建在較平緩的地區，蓄水池與上游進水口落差僅50m，仍有450m高水頭。 圖5是該引水式水電站的垂直剖面示意圖，因?yàn)楦呱缴系乃畮炫c山下的發電廠房距離遠無法在圖中全面表示，把高山上的水庫與山下的發電廠房分兩塊繪制，中間的藍色箭頭線表示上方壓力管道與下方壓力管道是同一根管道。 |
|
這種引水式水電站的主要引水部分是明渠，故稱為無壓引水式水電站。 由于坡降陡峻迂回流動的河流一般流量較小，故引水式水電站多屬高水頭小流量水電站。我國廣西天湖水電站水頭高達1074m，奧地利的萊塞克水電站水頭高達1767m。 引水式水電站由于在上游建河壩通過引水道直接到了下游電站，使水壩到電站間的河道水流減少，特別是枯水季節可能會使該段河道斷水，而破壞該段河道地區的生態環境，這是特別要注意的。 我國有不少引水式水電站，下面介紹兩個裝機容量較大的引水式水電站。 |
| 雅礱江錦屏二級水電站 |

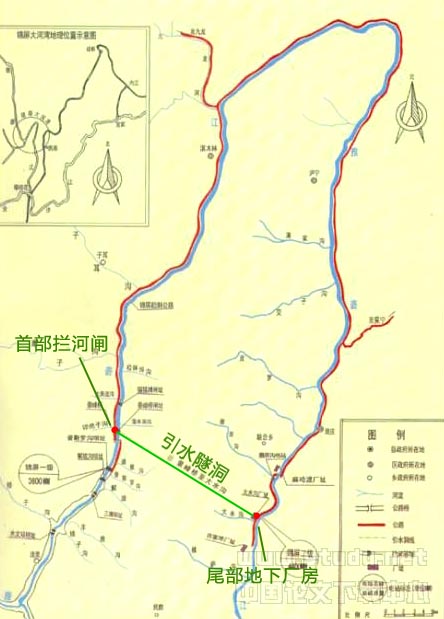

雅礱江錦屏二級水電站位于四川省涼山彝族自治州的雅礱江干流錦屏大河灣上。電站利用雅礱江150km長的錦屏大河灣的310m天然落差，截彎取直開挖隧洞引水發電，圖6是錦屏大河灣地理圖，圖中標示了上游攔河閘與下游廠房的位置，在兩地之間挖掘引水隧洞（綠色線所示）。 |
|

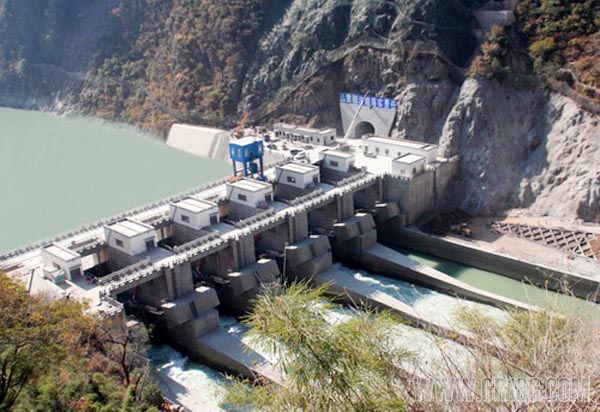

首部攔河閘位于西雅礱江的貓貓灘，最大閘高37m，閘頂長162m，攔河閘共設5個閘孔，每孔寬12m，見圖7。 |
|

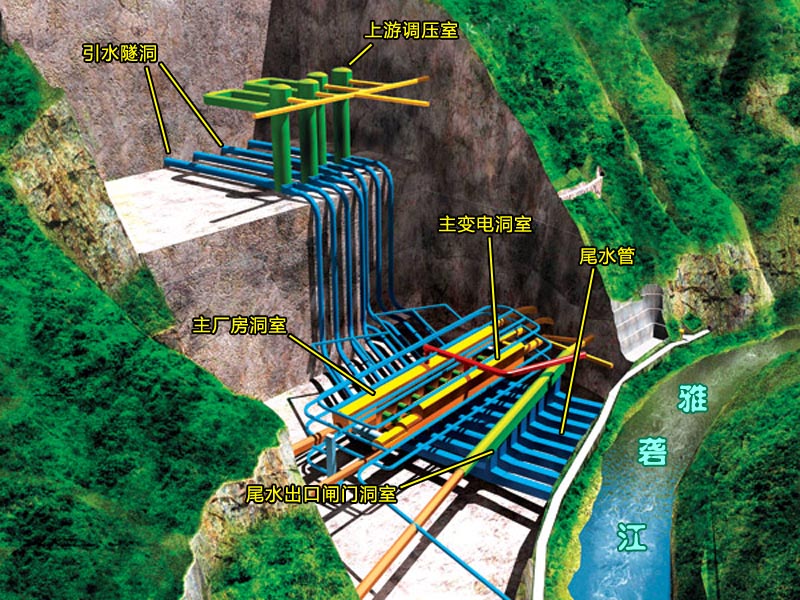

引水系統采用一洞兩機布置，引水隧洞共四條，開挖洞徑12m，襯砌后洞徑11m，隧洞洞線平均長度為16.60km，隧洞一般埋深為1500－2000m，最大埋深達2525m，設計額定水頭288m。 電站廠房建在下游河邊山體下面，位于東雅礱江的大水溝，主副廠房、主變室，尾水閘門室三大洞室平行布置，4根引水隧洞穿過山體到4個上游調壓室，從每個調壓室分為2路通到8臺水輪機，8臺水輪機的尾水管通往下游的雅礱江。除此還有進廠交通洞、通風洞、排水洞、出線洞、母線洞、安全兼施工洞等。圖8是下游地下電站廠房布置立體圖，在假設剖開的山體中顯示廠房的布置，本照片來自網絡僅供參考。 上游調壓室在主廠房不遠的上方，是有一定容量的垂直洞室，內有部分壓縮空氣，能緩沖因閘門啟閉或水輪機負載變化或其他原因造成的水壓突變或沖擊，保護機組安全，這在長引水管道中是必有的設施。 |
|
在主廠房洞室安裝8臺550MW的水輪發電機組，總裝機容量4400MW。 |
| 天生橋二級水電站 |

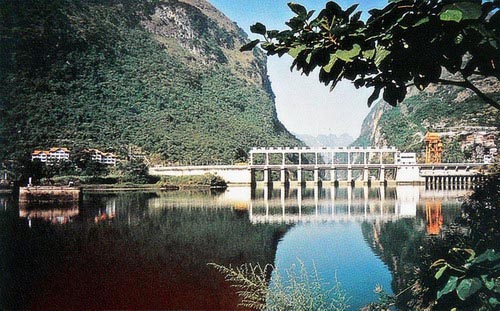

天生橋二級水電站位于廣西壯族自治區隆林縣和貴州省安龍縣交界處的紅水河南盤江上游，在14.5km的河段上集中落差181m。 水電站首部樞紐布置在天生橋峽谷出口的壩索，上游樞紐由左、右岸非溢流重力壩、溢流壩、沖沙閘及進水口組成，壩軸線全長470m。大壩為碾壓混凝土重力壩，最大壩高60.7m，壩頂長471m。中部布置9孔寬9m的表孔溢洪道，右側布置沖沙閘和進水口。圖9是從水庫看水電站首部的大壩。 |
|

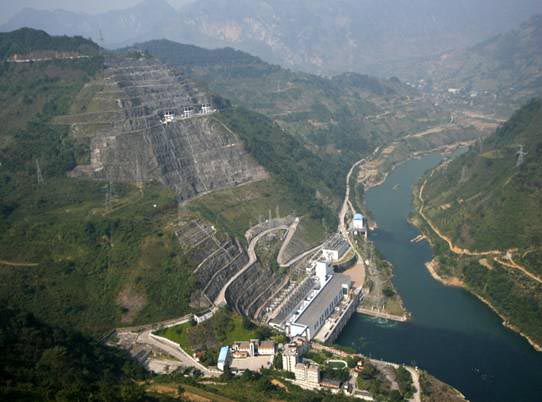

引水系統由進水口、引水隧洞、調壓井及高壓管道等組成。3條引水隧洞，每條長9776.21m，內徑9.8m。 電站廠房布置于下山包腳下河邊，廠房后為高達380m的人工邊坡，采用了抗滑樁、鋼筋樁、錨索、框架等進行綜合處理。圖10是從下游山時鳥瞰水電站廠房。 |
|
電站廠房安裝6臺22萬kW的水輪發電機組，總裝機容量為1320MW。 |
