Turboprop Engine

渦輪螺旋槳發動機簡稱渦槳發動機，渦槳發動機與普通渦輪發動機一樣，由軸流式壓氣機、環形燃燒室或環管燃燒室、軸流式渦輪組成，有關各部分結構與原理參考相關章節。

本節通過一個渦槳發動機模型來說明基本結構與簡單原理，模型僅由主要部件組成，靜葉不顯示；潤滑系統、啟動系統等附屬系統均不顯示；各部件比例未與任何實際發動機相同，模型僅作基本結構與原理演示。

渦槳發動機的功能是產生高溫高壓燃?xì)馔苿?dòng)渦輪做功，渦槳發動機的渦輪非常強勁，把大部分熱能轉化為推動渦輪的機械能。渦輪則帶動螺旋槳旋轉產生推力，是發動機主要推力來源，發動機從尾管中噴出的燃?xì)馔屏H占總推力的一小部分。

圖1是渦噴發動機模型的轉子，由10級軸流式壓氣機與3級軸流渦輪同軸組成。

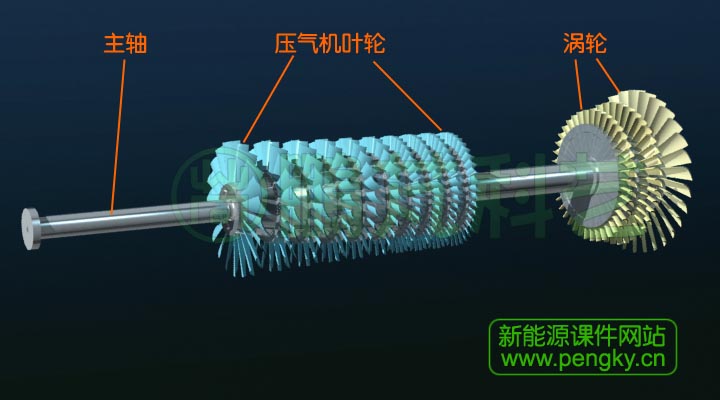

圖1--渦槳發動機轉子

本模型采用帶單獨頭部的環形火焰筒，見圖2，帶單獨頭部的環形燃燒室的結構與工作原理請參見環形燃燒室課件。

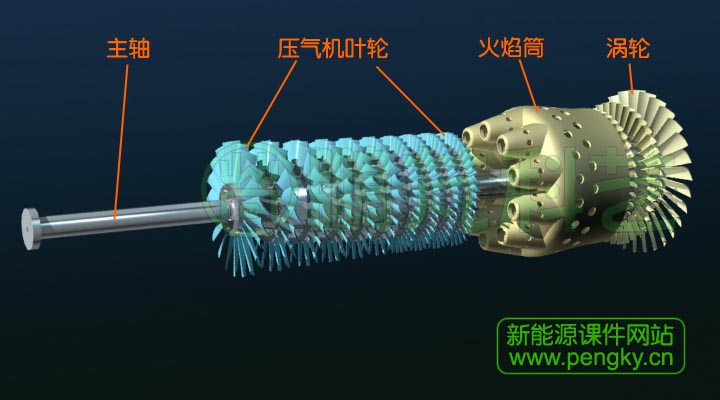

圖2--渦槳發動機轉子與火焰筒

圖3是渦槳發動機的半剖圖。與渦噴發動機、渦扇發動機不同的是轉子主軸前端連接減速器，減速器出軸則連接螺旋槳。

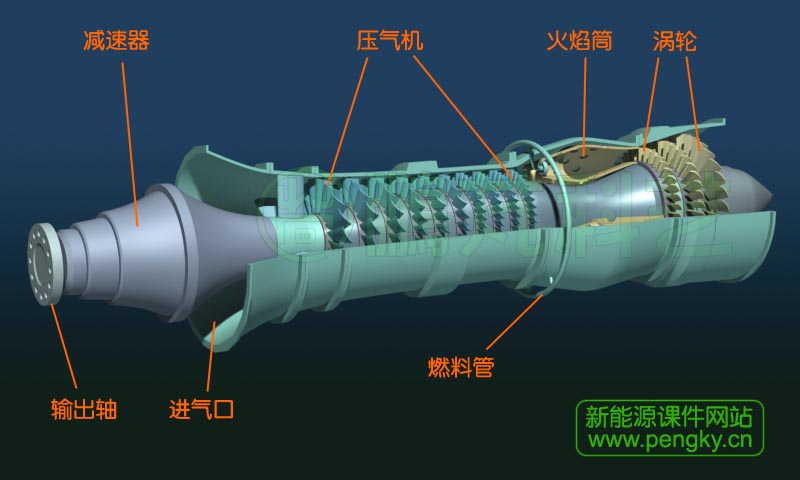

圖3--渦槳發動機半剖圖

螺旋槳直徑大，可產生大推力，但大推力螺旋槳轉速一般僅能運行在每分鐘1000轉左右，而渦輪發動機轉速在每分鐘10000轉左右或更高，所以渦槳發動機必須通過減速器帶動螺旋槳。減速器由齒輪組成，其構造就不在這里介紹了。

圖4是渦槳發動機的全剖圖。

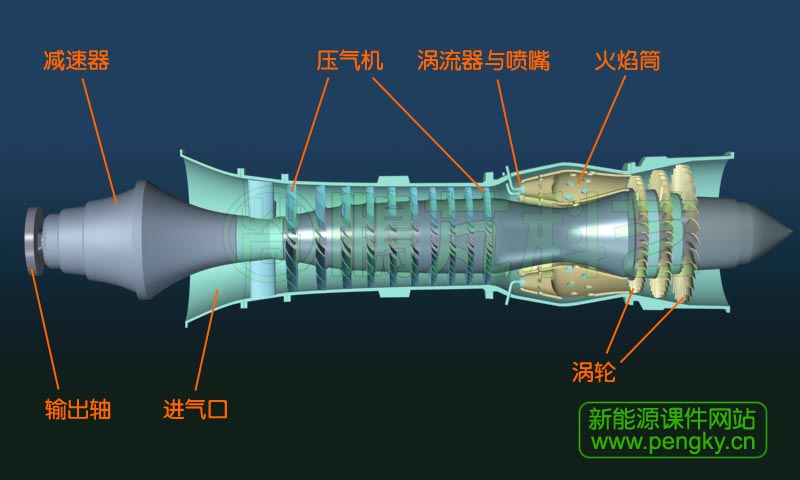

圖4--渦槳發動機全剖圖

圖5是裝有大推力螺旋槳的渦槳發動機。

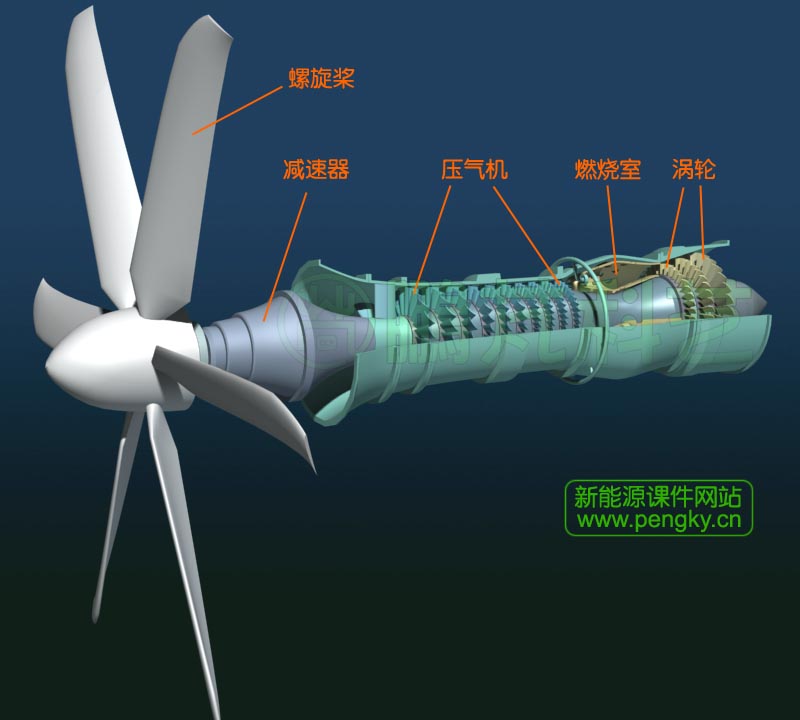

圖5--帶螺旋槳的渦槳發動機半剖圖

下面請觀看渦槳發動機運轉動畫，如果在線觀看出現轉子抖動或反轉，請下載用其他播放器觀看。

渦槳發動機旋轉動畫
