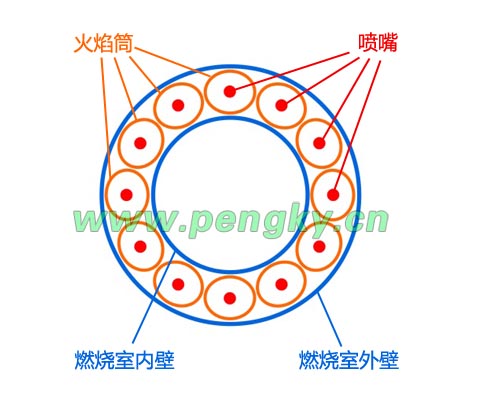

圖1--環管形燃燒室火焰筒排列圖

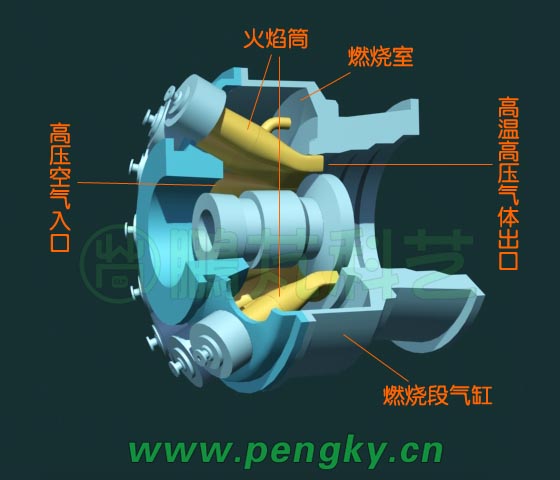

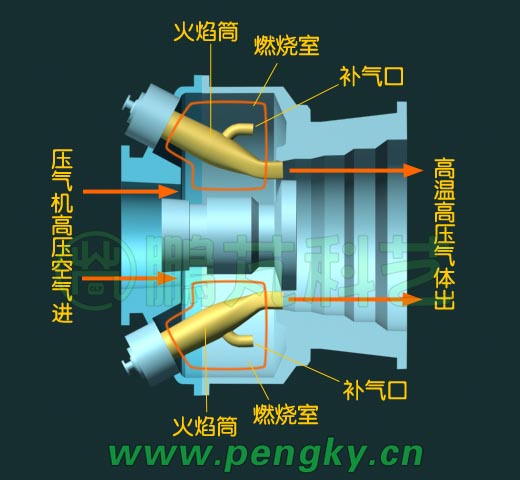

圖3-環管形燃燒室結構正視圖

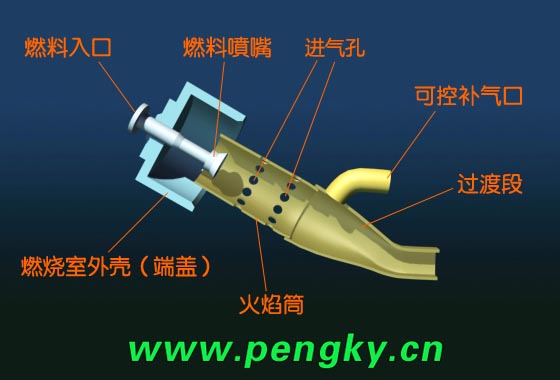

圖4是一個火焰筒組件的剖面模型。燃燒室由外殼與火焰筒組成，在燃燒室外殼端部有燃料（天然氣）入口，在燃燒室內裝有燃料噴嘴,位于火焰筒前端內部。在火焰筒尾部聯接過渡段，在過渡段上裝有可控流量的補氣口。有關火焰筒具體冷卻方式這里不做介紹。

圖4-燃燒室火焰筒組件結構

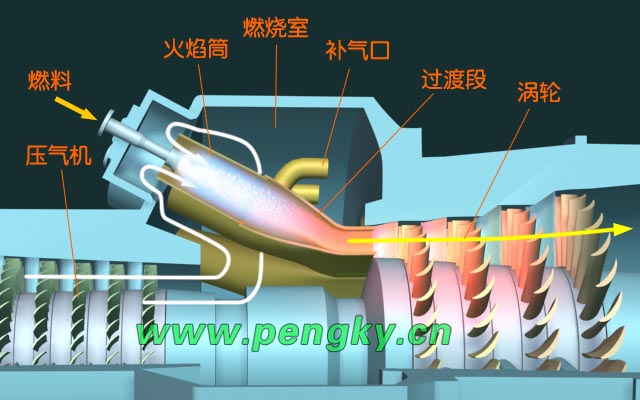

燃料（燃油或天然氣）通過燃燒室端部燃料入口進入，由燃燒器噴嘴噴入火焰筒，噴入的天然氣與壓氣機壓入的高壓空氣在燃燒室火焰筒里混合燃燒。燃燒使氣體溫度劇烈上升，膨脹的高溫高壓燃氣從過渡段噴出，進入透平做功。圖5中的白色箭頭線是壓氣機進入燃燒室的氣流走向；黃色箭頭線是燃燒室噴向渦輪葉片的氣流走向。

一般燃氣輪機有六個至十幾個火焰筒組件，多個火焰筒組件共同安裝在一個環形燃燒室內，故稱為環管形燃燒室。

圖5-環管形燃燒室氣流走向??

請觀看燃氣輪機環管形燃燒室運行3D動畫。在線觀看箭頭運動可能會出現抖動、不前進等現象，下載后用其他播放器觀看會好很多。

環管形燃燒室較多用在能源等大型渦輪發動機上，目前在燃氣——蒸汽聯合循環發電系統中使用的燃氣輪機大多數采用環管形燃燒室。
